4 Kanallı Uzaktan Kumandalı RF Modülü Alıcı Verici

4 Kanallı Uzaktan Kumandalı RF Modülü Alıcı Verici

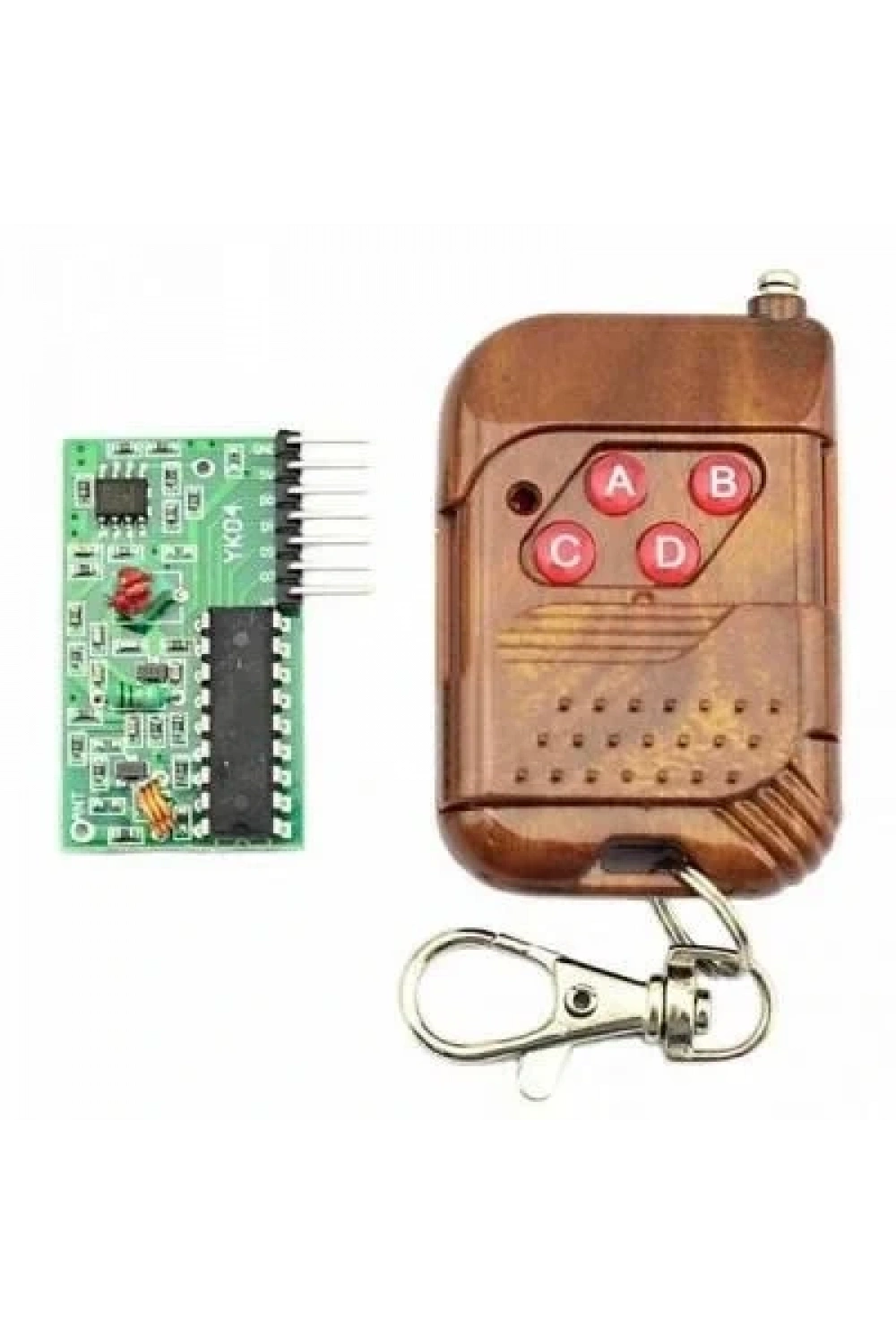

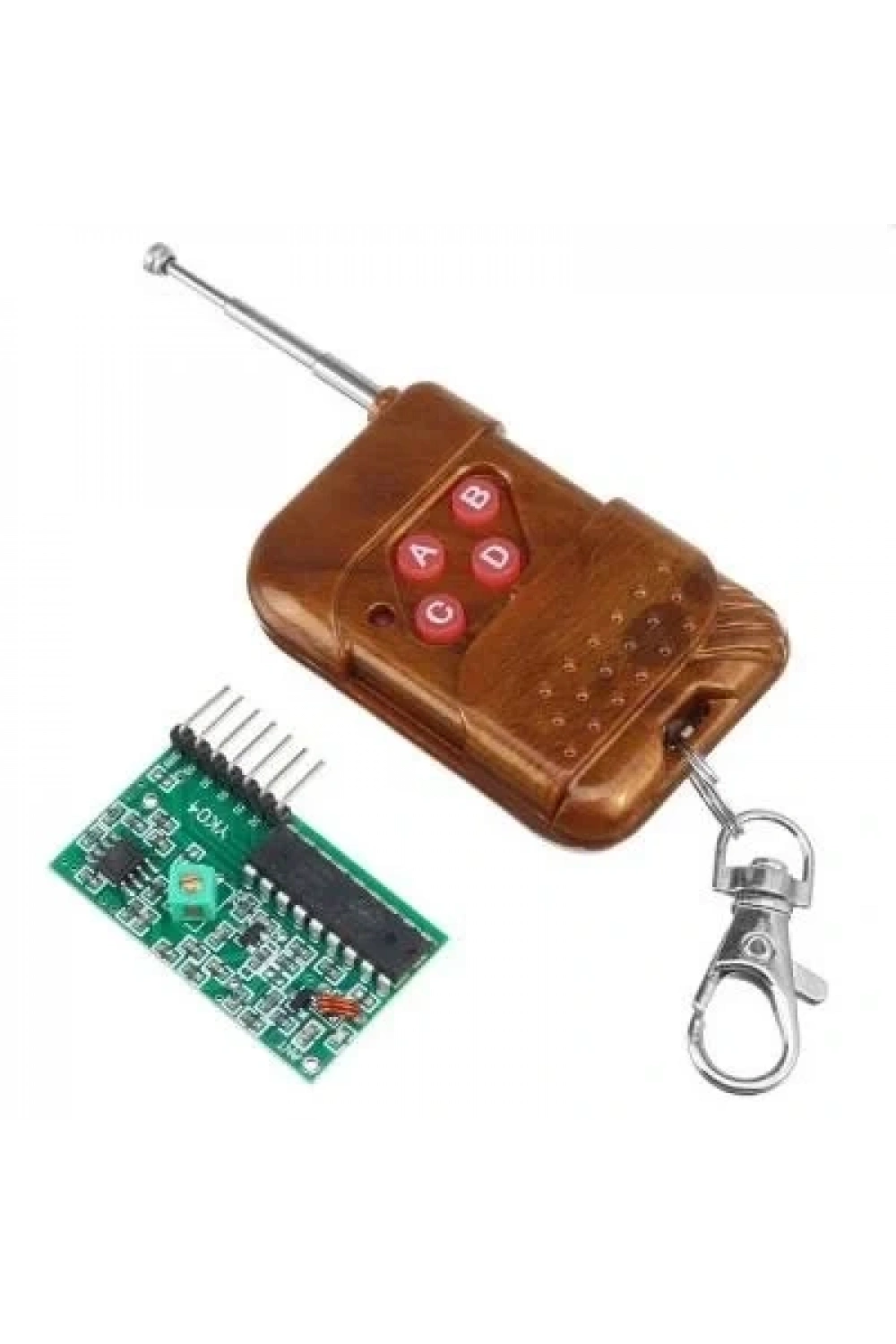

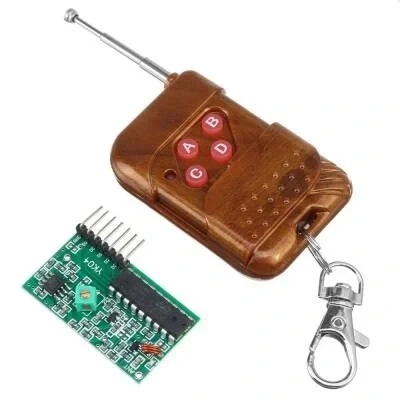

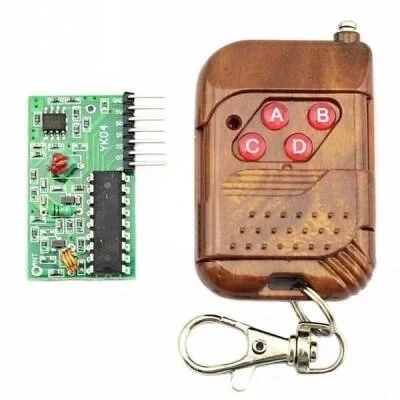

4 Kanallı Uzaktan Kumandalı RF Modülü Alıcı Verici, 4 düğmeli bir verici kumanda ile birlikte gelen, kullanımı kolay bir alıcı-verici setidir. Bu modül sayesinde, sabit kodlu dört kanal üzerinden uzaktan kumanda uygulamalarını kolayca gerçekleştirebilirsiniz. Özellikle hobi projeleri, ev otomasyonu ve basit kontrol sistemleri için ideal bir çözümdür.

Teknik Özellikler

Pin Bağlantı ve İşlevleri

• VT çıkış durumu göstergesi.
• D3 veri çıkışı.
• D2 veri çıkışı.
• D1 veri çıkışı.
• D0 veri çıkışı.
• 5V güç kaynağı pozitif girişi.
• GND güç kaynağı negatif girişi.
• ANT, anten terminalini bağlar.

Uygulama Alanları

• Ev otomasyonu sistemleri
• Garaj kapısı kontrolü
• Işıklandırma kontrolü
• Oyuncak ve model kontrolü
• Uzaktan anahtarlama uygulamaları

Öne Çıkan Avantajlar

• Kolay kurulum ve kullanım
• Sabit kodlu yapısı sayesinde güvenilir iletişim
• Kompakt boyutlar
• Düşük güç tüketimi
• 315 Mhz frekansında çalışır

Çalışma Prensibi

Uzaktan kumanda üzerindeki dört düğmeye basıldığında, ilgili veri biti alıcı kartının D0, D1, D2 ve D3 pinlerinden birinde yüksek sinyal oluşturur. Her vericinin benzersiz bir kimliği bulunur ve alıcı kartı yalnızca önceden tanımlanmış vericilerin kimliklerine yanıt verir, bu da güvenliği artırır. Modül, SAW tabanlı 315 Mhz vericisi ile sinyalleri iletir ve bu sinyaller herhangi bir 315 Mhz ASK RF alıcısı tarafından alınabilir.

Dikkat: Alıcı modülünü kullanırken, üzerindeki bakır bobine (indüktör) dokunmaktan kaçının. Bobine fiziksel bir etki yapılması, endüktans değerini değiştirerek devre performansını olumsuz etkileyebilir.

Anten Bilgisi

İdeal mesafe performansı için, yaklaşık 17 cm uzunluğunda, 50-ohm tek tel anten kullanılması önerilir.

Ağırlık: 0.05 Kg
