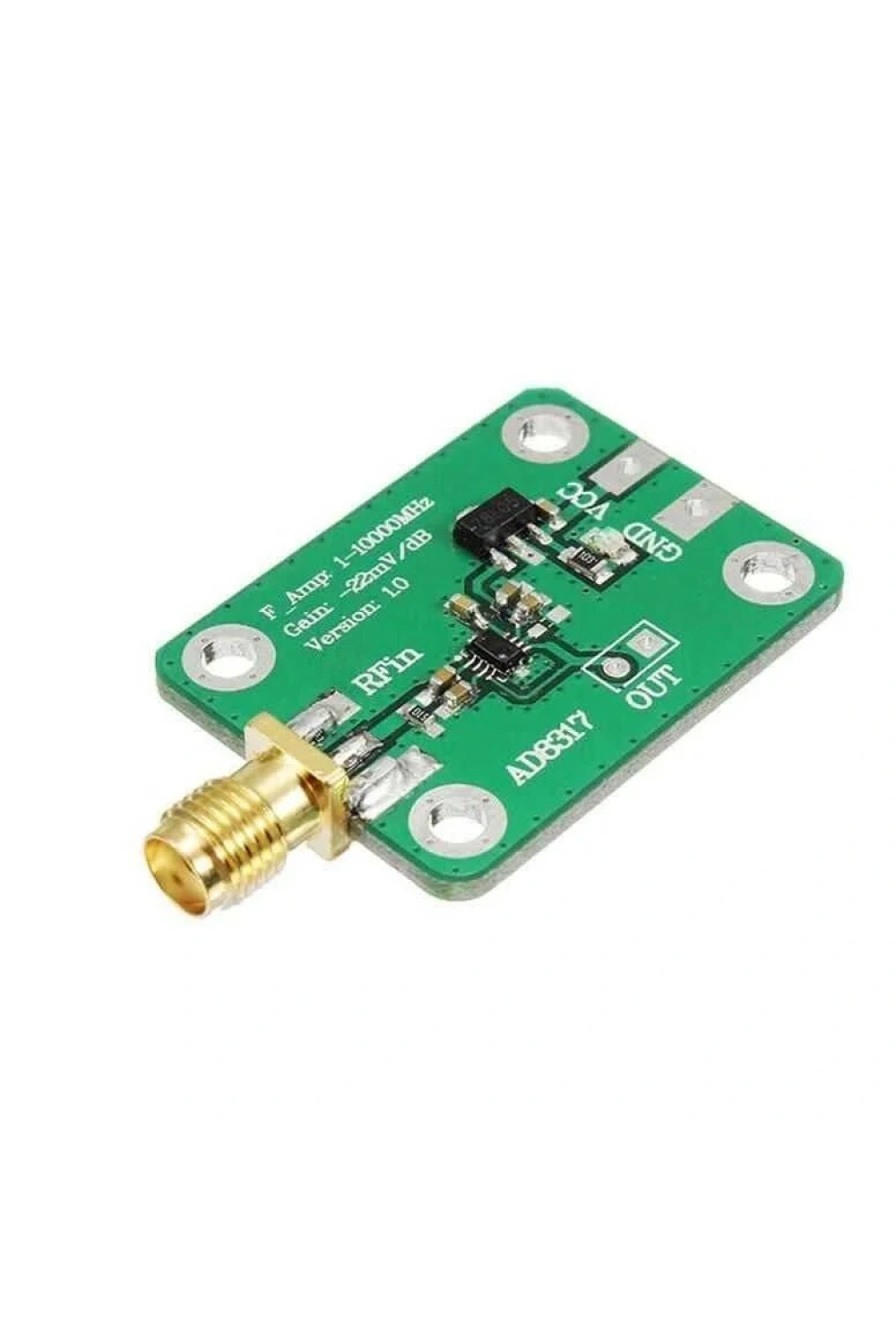

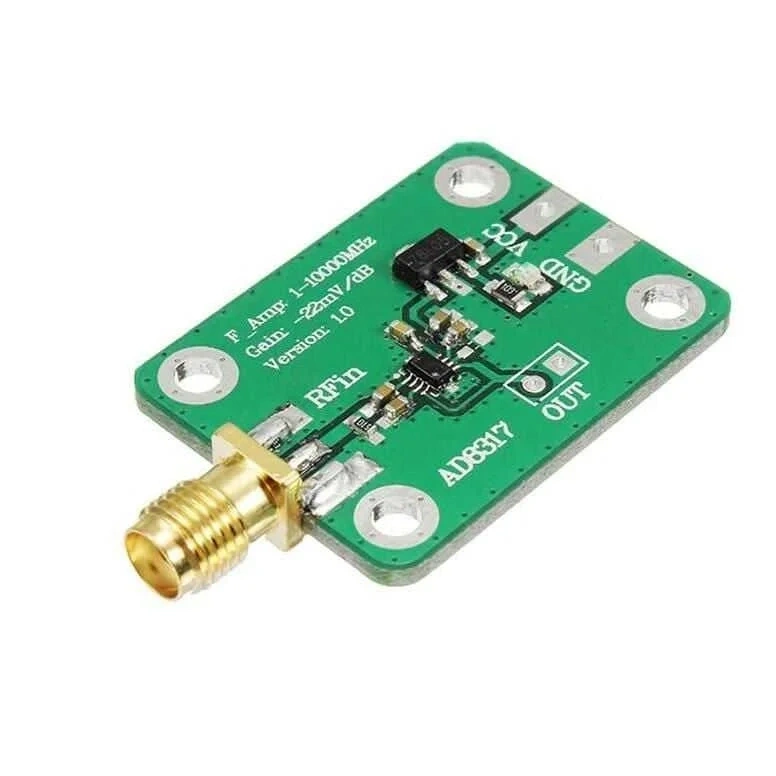

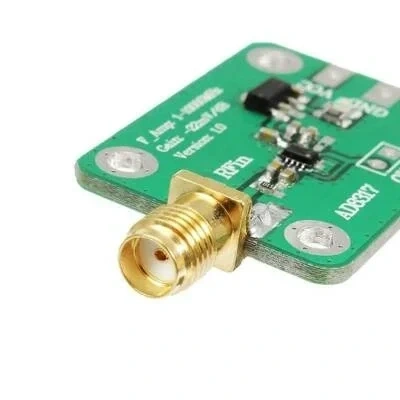

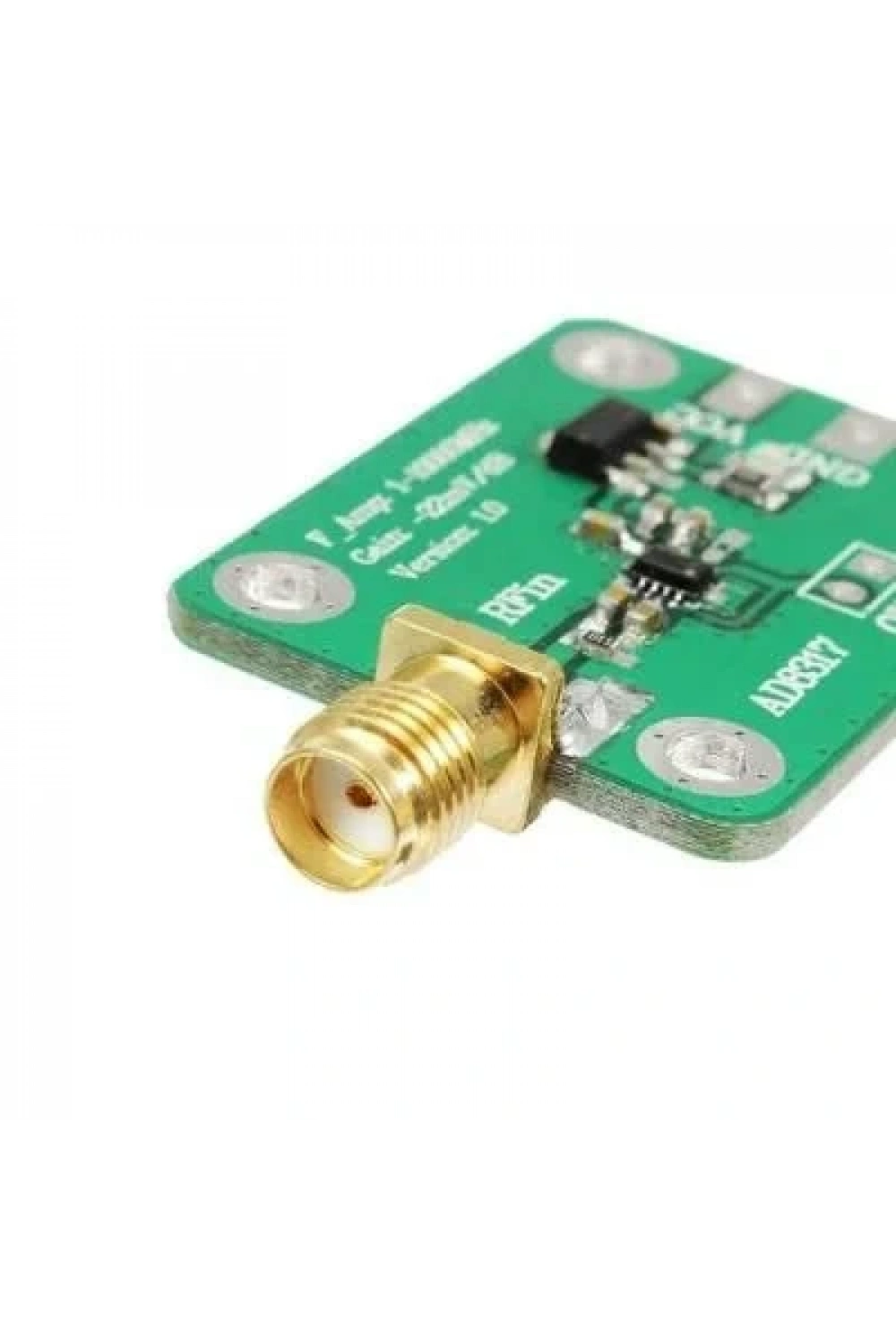

AD8317 1M-10000MHz Radyo Frekans Logaritmik Dedektör
AD8317, 1MHz ile 10GHz frekans aralığında çalışan, RF sinyal güç tespiti için tasarlanmış bir radyo frekans logaritmik dedektör modülüdür. Bu modül, -55dBm ile -0dBm arasındaki RF sinyallerinin gücünü algılayarak, bu sinyalleri DC gerilime dönüştürür. Radyo frekansı sinyal tespiti, sinyal gücü ölçümü ve çevresel alan şiddeti tespiti gibi çeşitli uygulamalarda kullanılabilir. Ayrıca otomatik kazanç kontrolü (AGC) ve otomatik seviye kontrolü (ALC) sistemlerinin bir parçası olarak da görev yapabilir.
Teknik Özellikler
| Özellik | Değer |
| Çalışma frekansı | 1M -- 10000MHz |
| Ölçüm gücü | -55dBm ila -0dbm |
| Çıkış gerilimi | 0,33V - -1,65V |
| Algılama eğimi | -22mV/dBm (tipsik değer) |
| Giriş empedansı | 50Ω |
| Besleme Gerilimi | 7-15V |
| Çalışma Voltajı | 5V |
| Ağırlık | 0.05 Kg |
Uygulama Alanları
- Radyo frekansı sinyal tespiti
- Sinyal gücü ölçümü
- Çevresel alan şiddeti tespiti
- Otomatik kazanç kontrolü (AGC) sistemleri
- Otomatik seviye kontrolü (ALC) sistemleri
Öne Çıkan Avantajlar
- Geniş frekans aralığı (1MHz - 10GHz)
- Hassas sinyal algılama (-55dBm ile -0dBm arası)
- Kompakt tasarım
- Kolay entegrasyon (AD8317 çipi kullanılarak tasarlandı)
