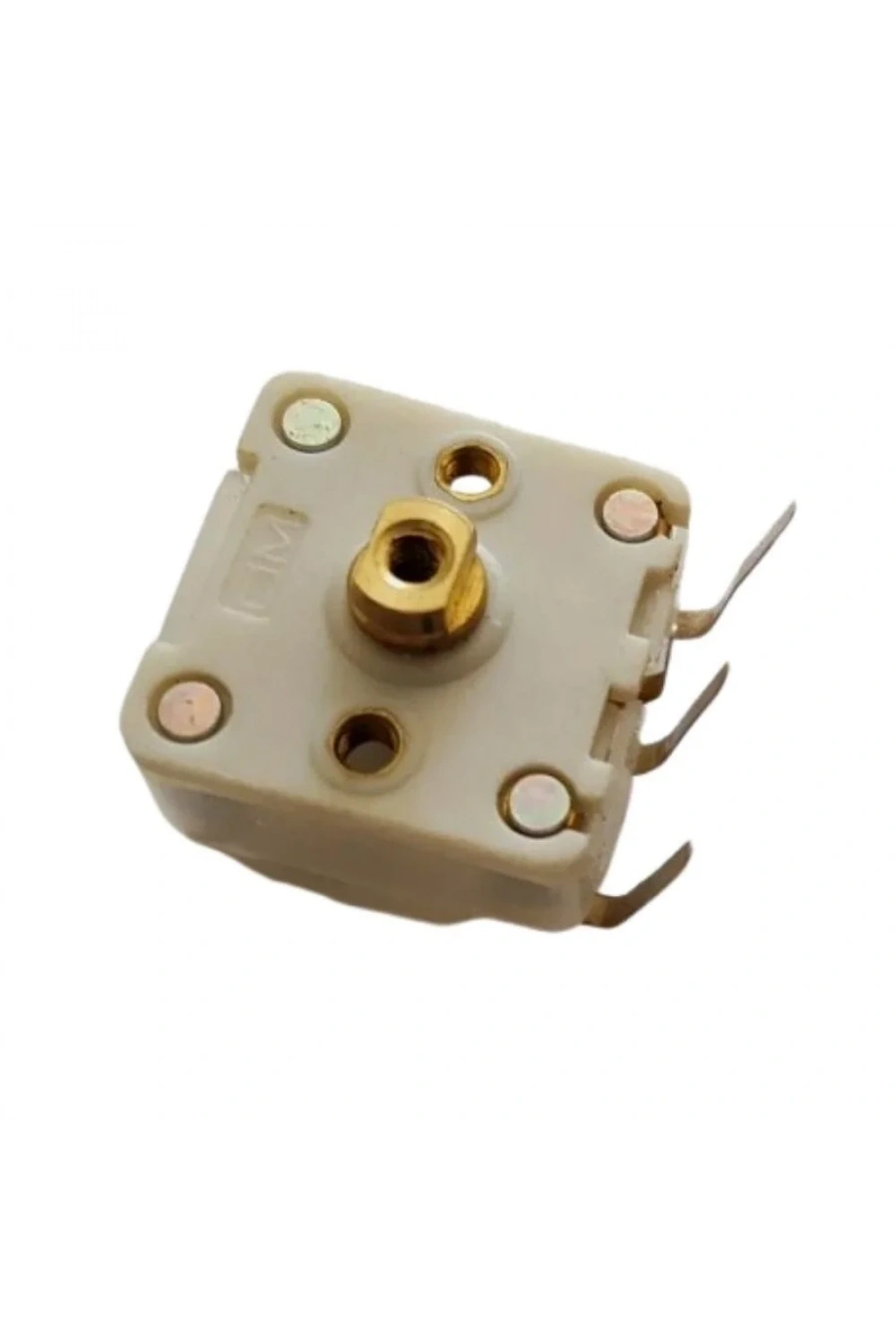

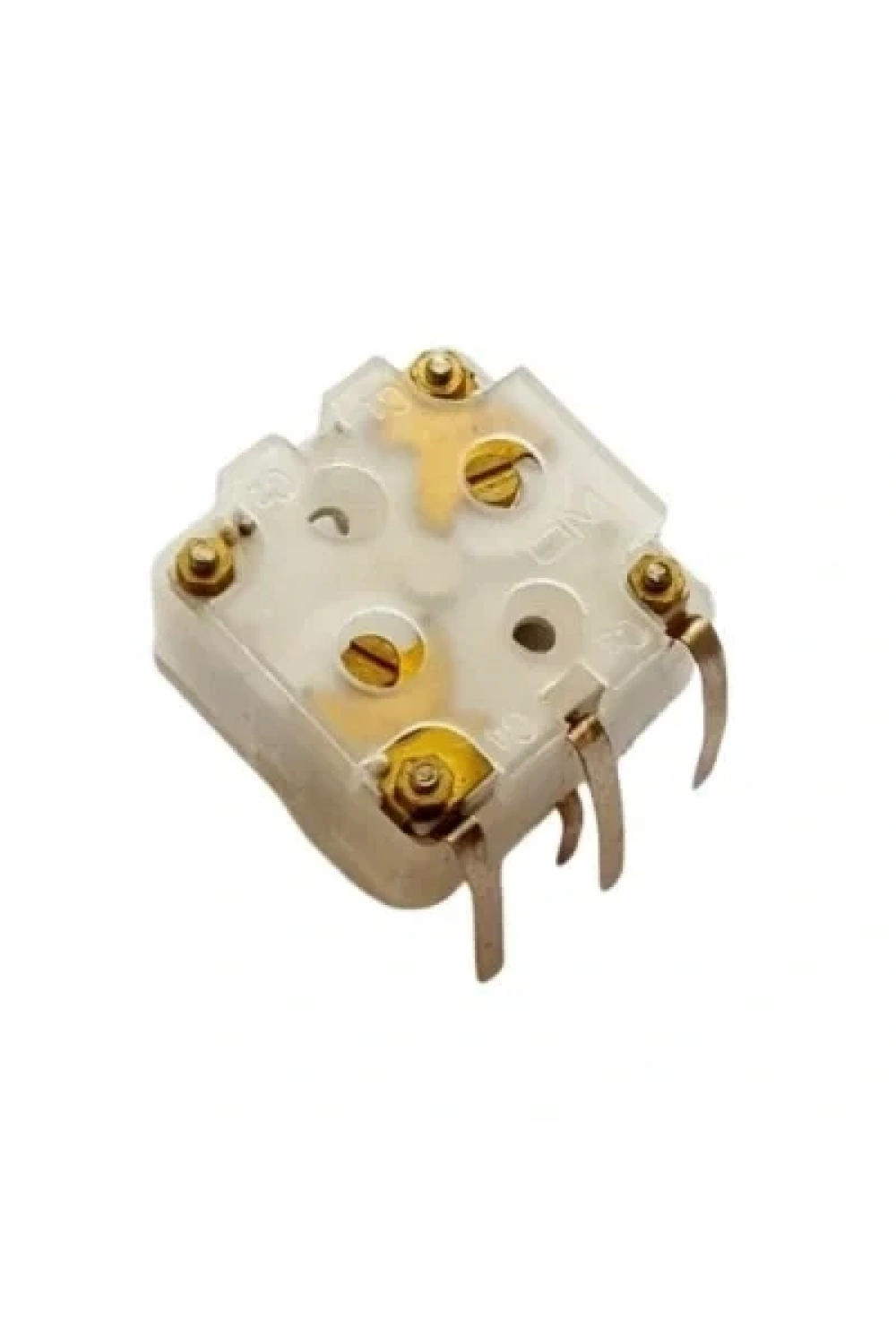

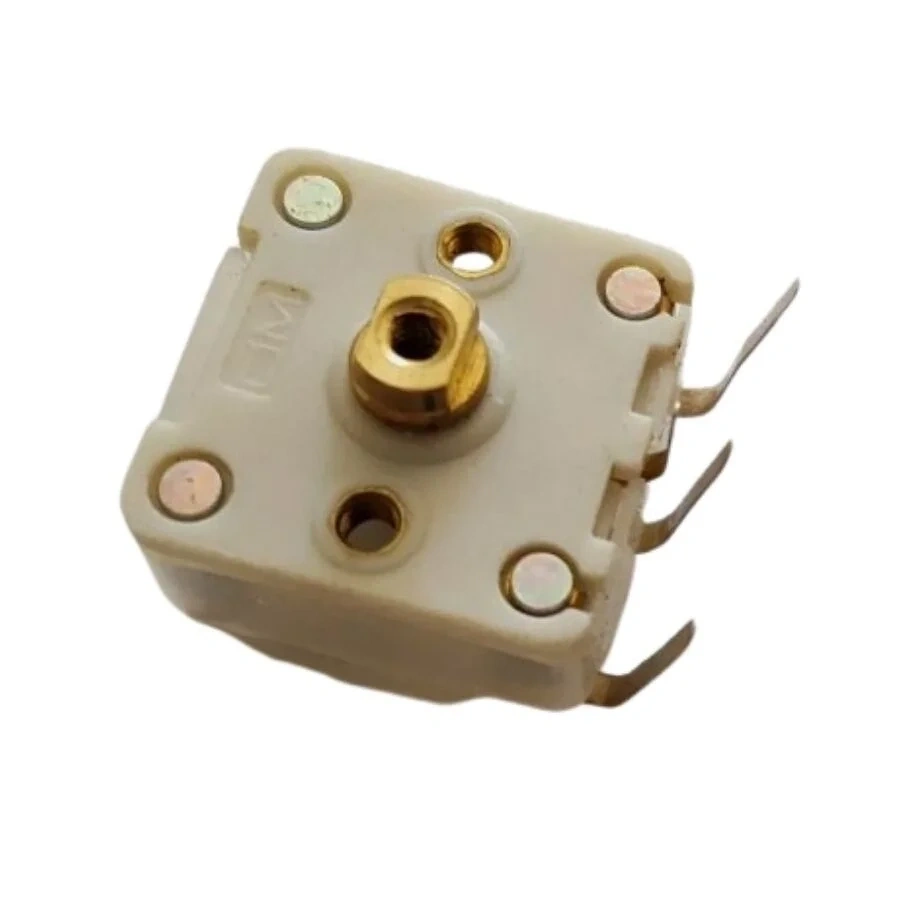

CBM-223F Çift 20pF Değişken Ayarlı Kapasitör - FM Radyo Variable
CBM-223F modeli, çift yapıya sahip ve 20pF kapasitans aralığında ayarlanabilir kapasite değerine sahip değişken kondansatörlerdir. Mekanik olarak ayarlanabilen bu kondansatörler, özellikle frekans ayarlarında ince ayar yapmaya imkan tanır. Birden fazla kondansatör plakasının paralel bağlanmasıyla oluşan bu yapı, stator ve rotor olmak üzere iki ana parçadan oluşur.
Statör, sabit kalan kısmı temsil ederken, rotor ise döndürülebilir ve hareketli bölümdür. Rotor, bir mil aracılığıyla döndürüldüğünde, plakalar birbirine yaklaşır veya uzaklaşır ve yüzey alanı değişir. Bu hareket sayesinde kapasite değeri artar veya azalır. Plakaların birbirine yaklaşmasıyla kapasite yükselirken, uzaklaşmasıyla düşer. Bu özellik, devrelerde hassas ayar ve frekans düzenlemesi için idealdir. Özellikle FM radyo alıcıları, vericiler ve frekans ayarlı devrelerde sıkça tercih edilir.
Teknik Özellikler
| Kapasitans Aralığı | 20pF X 2 |
| Yalıtım Direnci | 500M Ohm |
| Dinamik Temas Direnci | 20M Ohm |
| Komponent Gücü | 100VDC |
| Şaft Çapı | 6mm |
| Şaft Delik Çapı | 2.1mm |
| Şaft Uzunluğu | 3mm |
| Boyutlar | 20x20x12mm |
Uygulama Alanları
Bu değişken kondansatörler, özellikle FM radyo alıcıları, radyo vericileri ve frekans ayarlı devrelerde kullanılır. Hassas frekans ayarı ve ince ayar gerektiren elektronik projelerde tercih edilir.
Öne Çıkan Avantajlar
- İki adet 20pF kapasitans aralığında ayarlanabilirlik
- 500M Ohm yalıtım direnci ile yüksek izolasyon
- 20M Ohm dinamik temas direnci sayesinde güvenilir bağlantı
- 100VDC komponent derecesi ile dayanıklılık
- 6mm şaft çapı ve 2.1mm şaft delik çapı ile uyumlu montaj
- 20x20x12mm boyutlarıyla kompakt tasarım
- 0.02 Kg ağırlık ile hafif ve taşınabilir yapı
