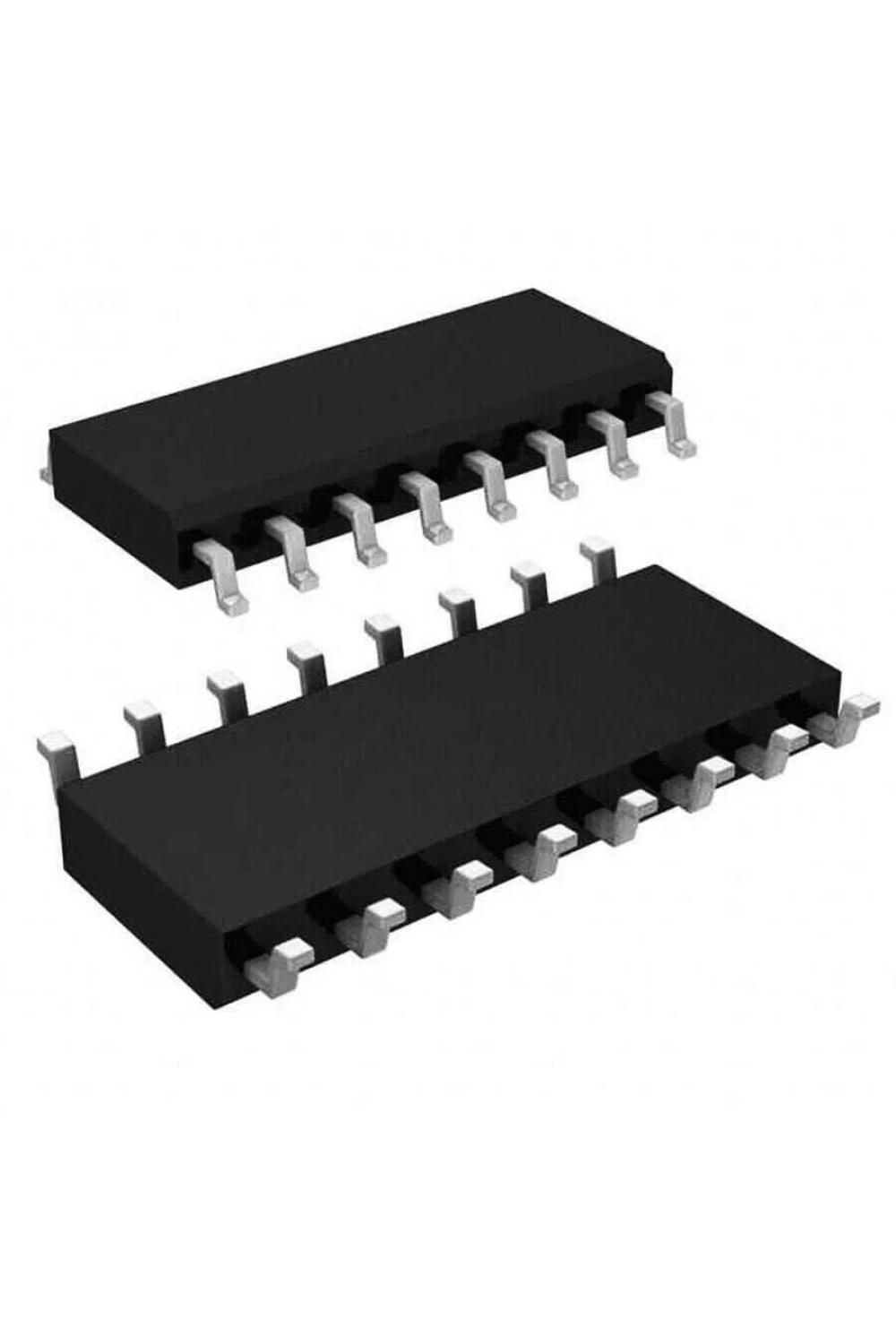

DS1232 WSOIC-16 SMD Güç Denetleyici ve Monitör Seri Protokol Entegresi

DS1232 WSOIC-16 SMD Güç Denetleyici ve Monitör Seri Protokol Entegresi

DS1232, seri protokol iletişimi ve güç yönetimi için tasarlanmış, WSOIC-16 paketinde SMD montajlı bir entegre devredir. Bu entegre, mikroişlemci sistemlerinde hayati öneme sahip üç temel durumu izler ve kontrol eder: güç kaynağı durumu, yazılım yürütme ve harici sıfırlama sinyalleri. Güç kaynağının güvenli ve stabil çalışmasını sağlamak amacıyla, hassas sıcaklık telafili referans ve karşılaştırıcı devreler aracılığıyla VCC seviyesini sürekli takip eder. VCC’de tolerans dışı bir değişiklik tespit edildiğinde, dahili güç kesintisi sinyali devreye girerek sıfırlama işlemini başlatır. VCC tekrar normal seviyeye döndüğünde, güç kaynağı ve mikroişlemciyi dengede tutmak adına sıfırlama sinyalleri en az 250 ms süreyle aktif kalır.

İkinci önemli fonksiyonu ise buton sıfırlama kontrolüdür. DS1232, basmalı düğme girişini devre dışı bırakıp, minimum 250 ms’lik aktif sıfırlama darbelerini garanti eder. Ayrıca, zaman aşımı süresi dolmadan önce flaş girişine düşük seviyede sürüldüğü takdirde, entegre içi zamanlayıcı devreye girer ve sıfırlama sinyallerini aktif tutar. Watchdog zamanlayıcı özelliği sayesinde, zaman aşımı ayarları yaklaşık 150 ms, 600 ms ve 1,2 saniye olarak belirlenebilir, böylece sistem güvenliği artırılır.

Teknik Özellikler
