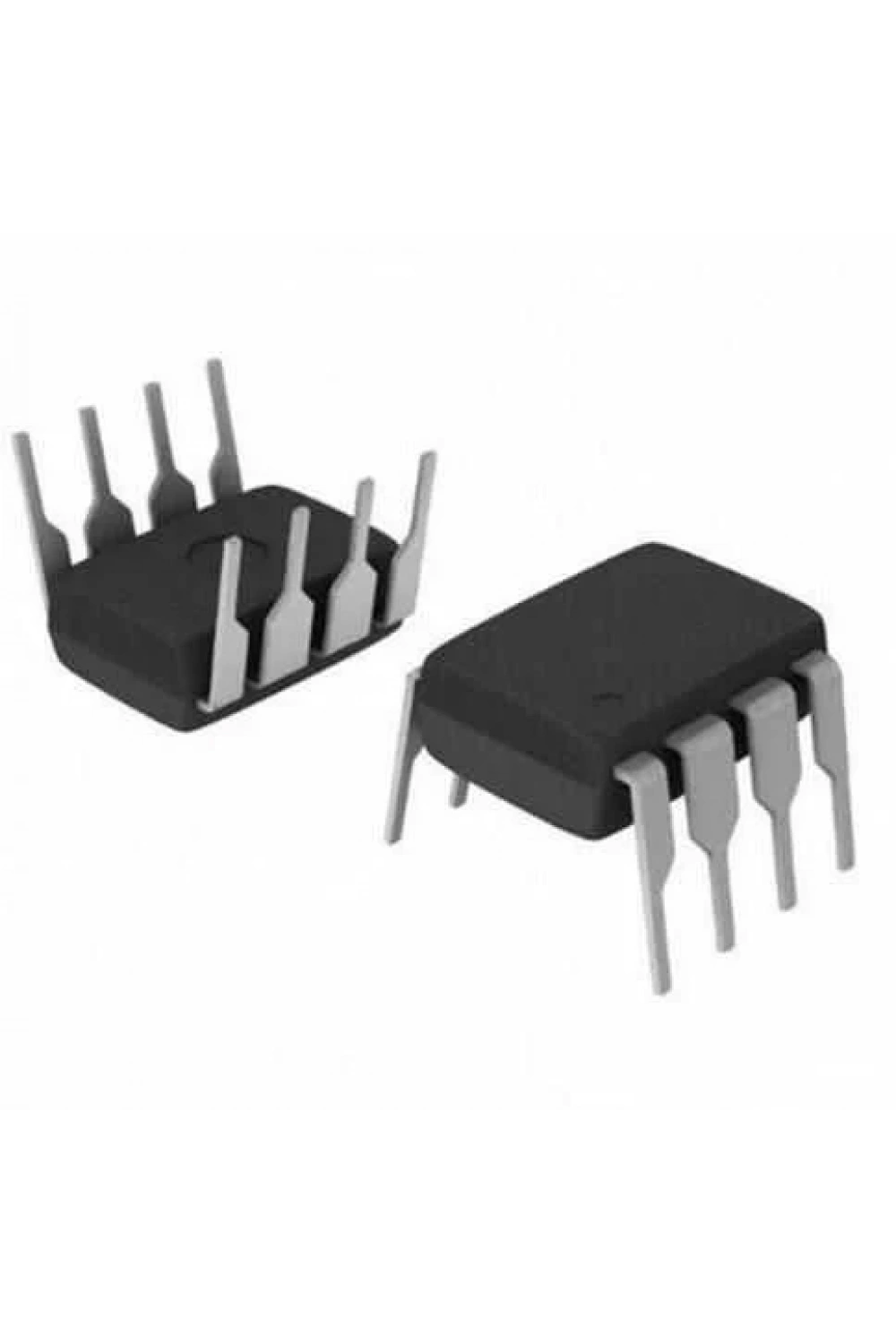

IR2109 DIP-8 Mosfet Sürücü Entegresi
IR2109 DIP-8 Mosfet Sürücü Entegresi, yüksek hızlı ve güçlü MOSFET ve IGBT’leri sürmek için tasarlanmış, bağımlı yüksek ve düşük taraf referanslı çıkış kanallarına sahip bir sürücü entegresidir. Bu entegre, özellikle güç elektroniği uygulamalarında performansı ve güvenilirliği bir araya getirir. Tescilli HVIC teknolojisi sayesinde sağlam bir monolitik yapı sunar ve mandal oluşumu riskini minimize eder.
Teknik Özellikler
| Özellik | Değer |
| Besleme Gerilimi | 10V - 20V |
| Çıkış Akımı | 120 mA |
| Mantık Girişi Uyumluluğu | 3,3V |
| Sürücü Sayısı | 2 Sürücü |
| Çıkış Sayısı | 2 Çıkış |

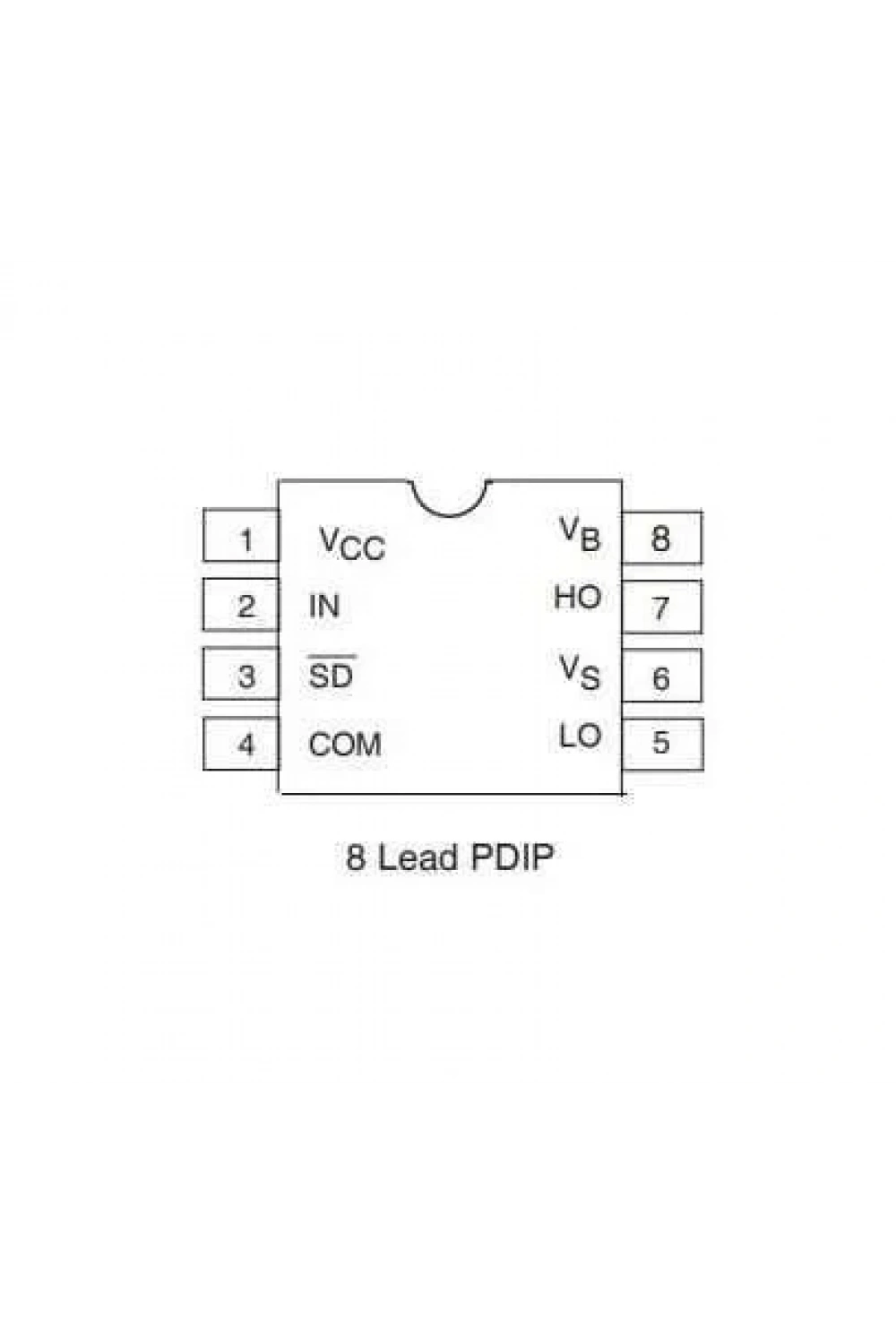

| Pin Sayısı | 8 Pin |
| Paket Tipi | DIP-8 |
| Seri | IR2109 |
IR2109, 600 volta kadar çalışan yüksek taraf konfigürasyonunda N-kanallı güç MOSFET veya IGBT’leri sürmek için idealdir. Yüzer kanal yapısı, çeşitli güç elektroniği uygulamalarında esneklik sağlar. Çıkış sürücüleri, minimum sürücü çapraz iletimi için özel olarak tasarlanmış yüksek darbe akımı tampon aşamasına sahiptir.
Uygulama Alanları
- Güç Kaynakları
- Motor Sürücüleri
- Inverterler
- DC-DC Dönüştürücüler
Öne Çıkan Avantajlar
- Yüksek Hız ve Verimlilik: MOSFET ve IGBT’leri hızlı ve verimli bir şekilde sürmek için tasarlanmıştır.
- Güvenilirlik: Sağlam monolitik yapı ve mandal bağışıklığı sayesinde yüksek güvenilirlik sunar.
- Geniş Besleme Gerilimi Aralığı: 10V - 20V besleme gerilimi aralığı ile çeşitli uygulamalara uyumluluk sağlar.
- Kolay Kullanım: Standart CMOS veya LSTTL çıkışıyla uyumlu mantık girişi sayesinde kolayca entegre edilebilir.
Ağırlık: 0.01 Kg.
IR2109 datasheeti detaylı teknik bilgiler için incelenebilir.
