Max7219 4’lü 8x8 Nokta Matrix Modülü Kırmızı

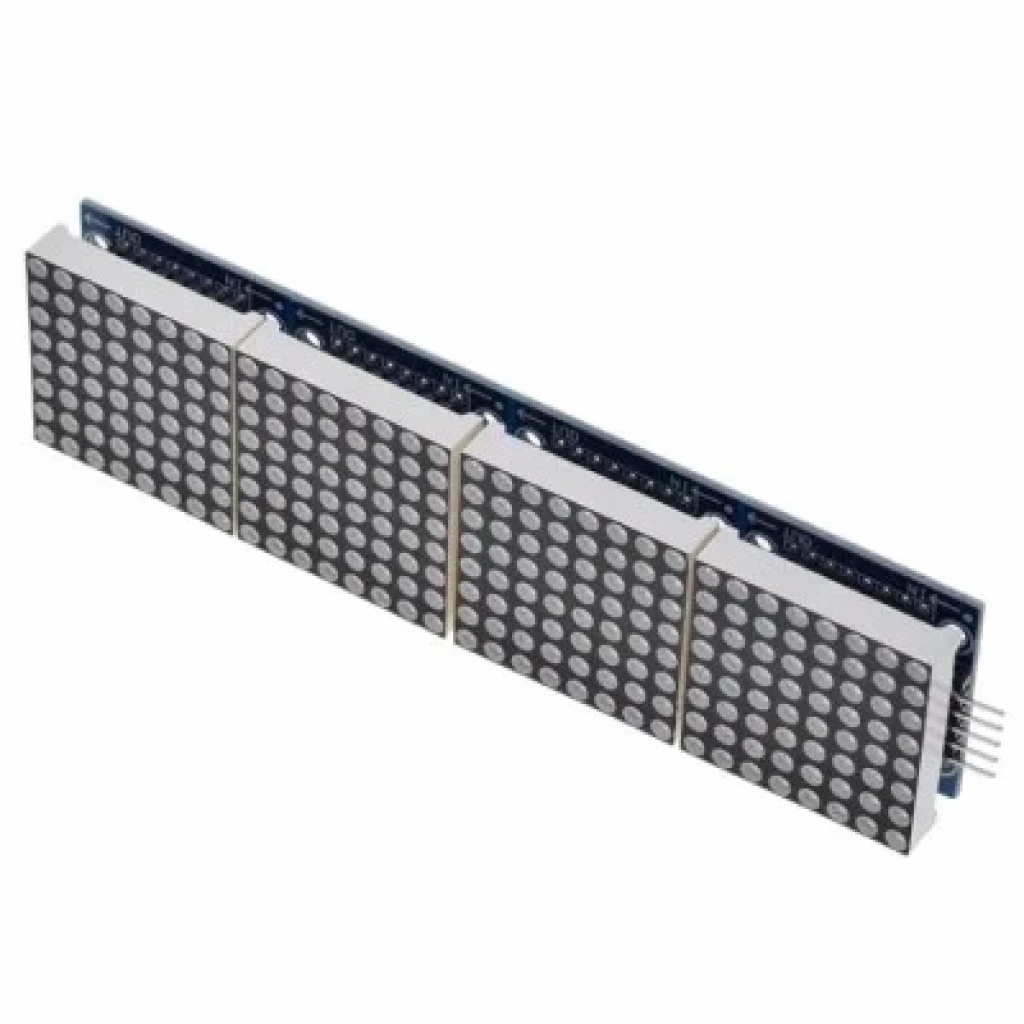

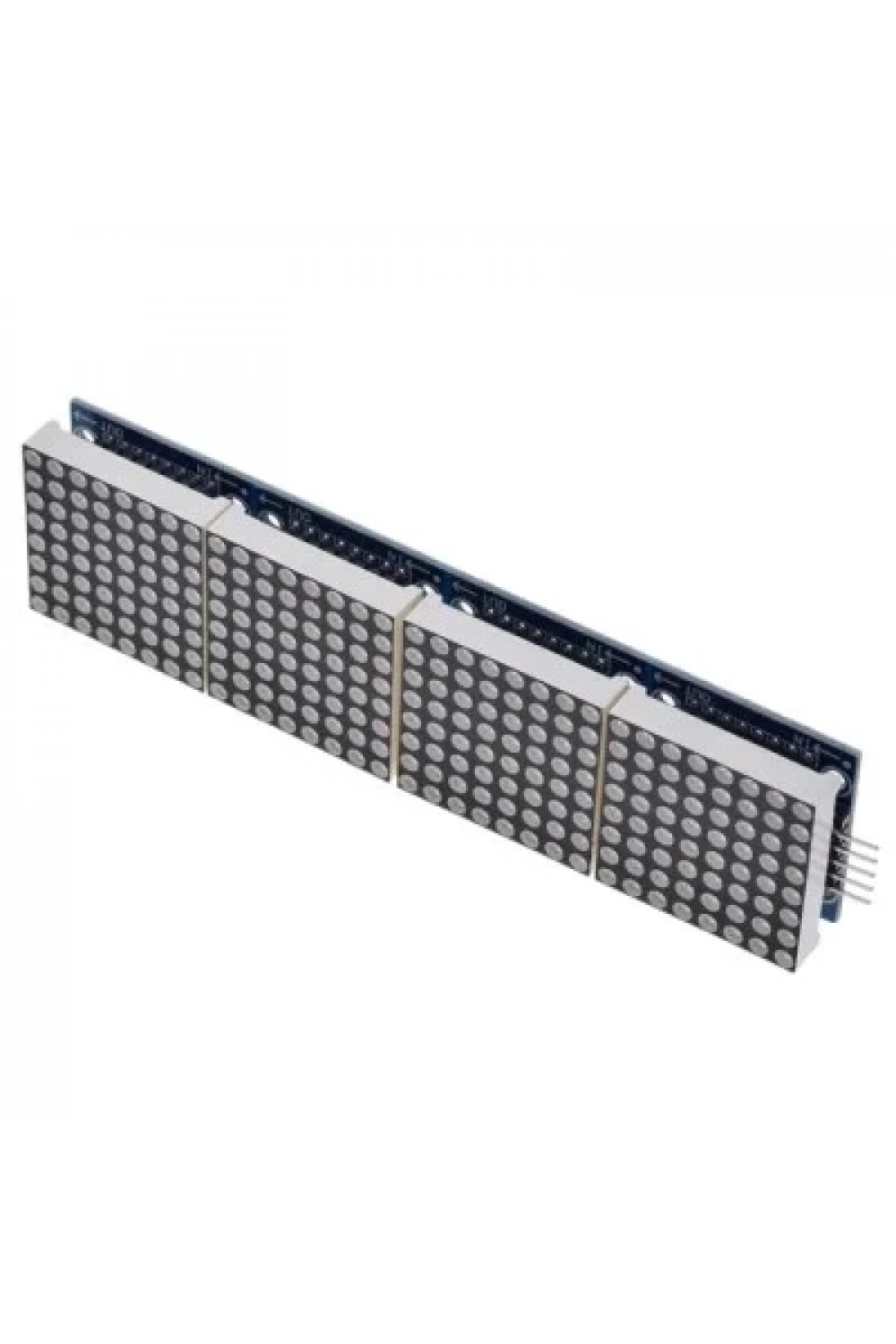

Max7219 4’lü 8x8 Nokta Matrix Modülü Kırmızı, projelerinize dikkat çekici bir görsel boyut kazandırmak için tasarlanmış güçlü ve kullanımı kolay bir ekran modülüdür. Dört adet 8x8 LED matris (toplam 32x8 = 256 nokta) bir araya getirilerek, dinamik metinler, animasyonlar ve grafikler oluşturmanıza olanak tanır. Kırmızı LED’ler, parlak ve canlı bir görüntü sunarken, MAX7219 entegre sürücü çipi ile kolay kontrol imkanı sağlar.
Bu modül, Arduino, Raspberry Pi ve ESP32 gibi popüler geliştirme platformlarıyla uyumludur. Seri iletişim arayüzü (SPI benzeri) sayesinde sadece 3 sinyal pini (DIN, CLK, CS/LOAD) kullanarak kontrol edilebilir ve böylece mikrodenetleyicinizin pinlerini verimli kullanmanızı sağlar. Her bir 8x8 matris için dahili 8x8 statik RAM bulunması, veri saklama ve akıcı animasyonlar için ideal bir ortam sunar.
Teknik Özellikler
| Özellik | Değer |
| Çalışma voltajı | DC 5V (geniş aralıkta 3.3V-5.5V uyumlu) |
| LED rengi | Kırmızı |
| Matris konfigürasyonu | 4 adet 8x8 nokta matris (toplam 32x8 = 256 LED) |
| Sürücü entegresi | MAX7219 (ortak katot tipi) |
| Her modül için dahili RAM | 8x8 statik RAM |
| Kontrol arayüzü | Seri (DIN, CLK, CS/LOAD) |
| Parlaklık kontrolü | Yazılım ile analog ve dijital ayarlanabilir |
| Tarama modu | 1'den 8'e kadar dijital tarama sınırı |
| Maksimum akım tüketimi | Tüm LED'ler açıkken yaklaşık 320-1000mA (parlaklığa göre değişir) |
| Boşta akım tüketimi | Yaklaşık 30-150mA |
| Modül boyutları | Yaklaşık 128 x 32 x 13 mm (toplam uzunluk) |
| Tek tek matris boyutu | 32 mm civarı |

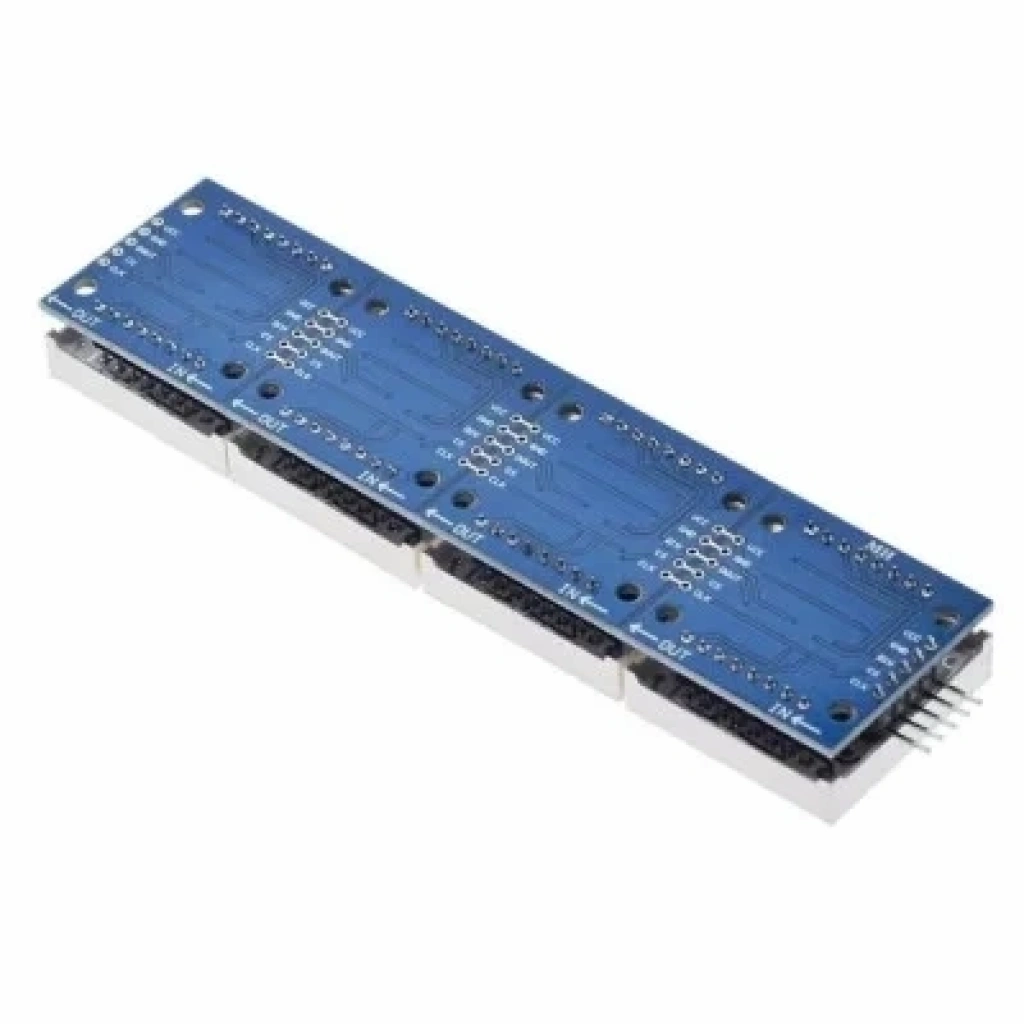

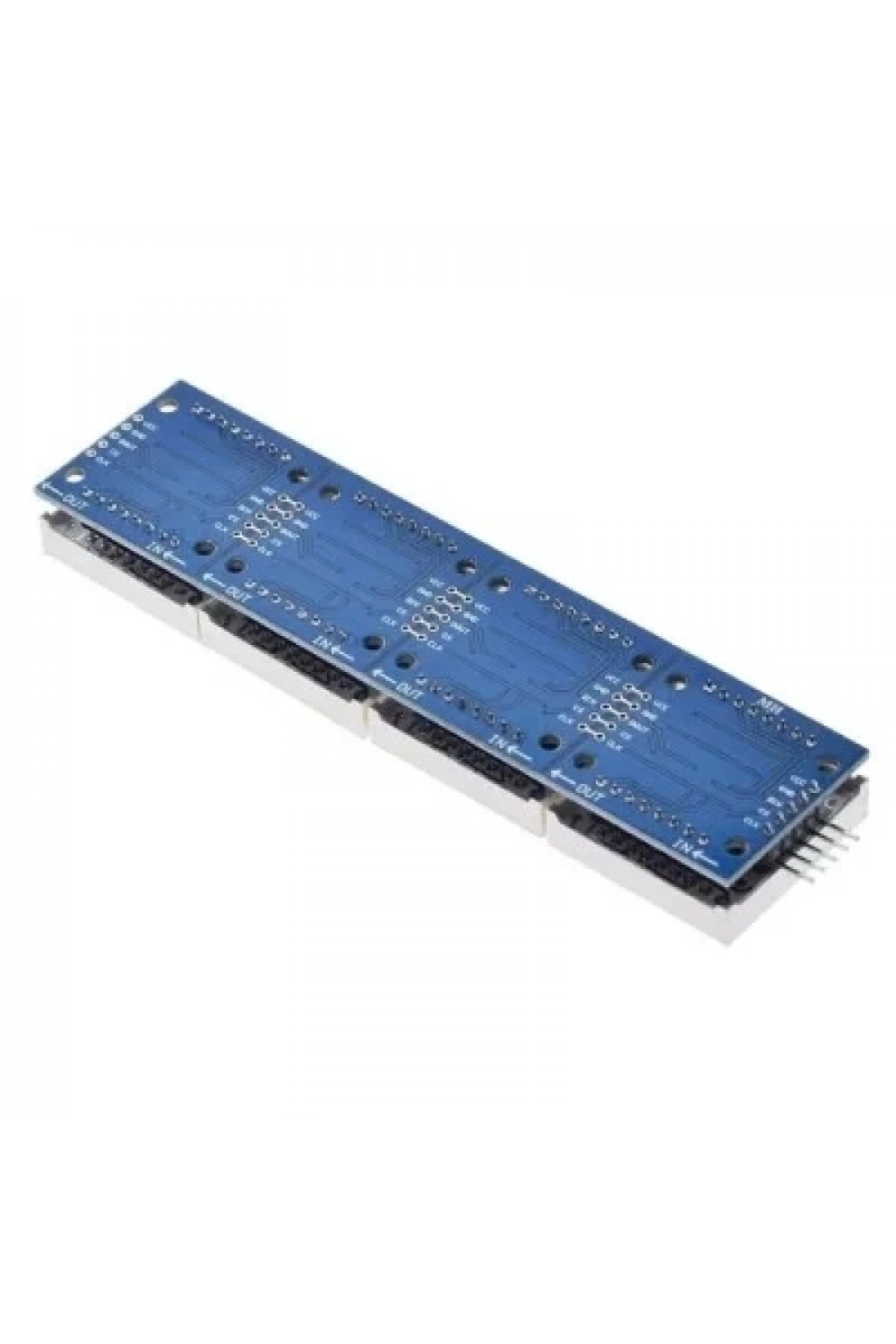

| Bağlantı | VCC, GND, DIN, CS, CLK (kaskad için DOUT mevcut) |
| Montaj delikleri | 3mm çaplı sabitleme delikleri mevcut |
Uygulama Alanları
- Arduino veya Raspberry Pi ile dijital saat, takvim ve sıcaklık göstergeleri
- Oyun skorboard'ları ve puan panoları
- Mesaj panoları, kayan yazı tabelaları ve reklam ekranları
- Robotik projelerde durum göstergesi veya görsel efektler
- 3D yazıcı durum izleme ekranları (ilerleme, sıcaklık vs.)
- Sensör verilerini görselleştirme (grafik, bar gösterimi)
- Eğlenceli efektler, basit animasyonlar ve emoji projeleri
- Eğitim amaçlı elektronik deney setleri ve maker projeleri
Öne Çıkan Avantajlar
- Sadece 3 sinyal pini ile 4 matris kontrolü sayesinde pin tasarrufu sağlar.
- Kaskad özelliği ile birden fazla modülü birbirine bağlayarak daha büyük ekranlar oluşturabilirsiniz.
- MAX7219 çipi sayesinde yazılımla parlaklık ayarı yaparak göz yormayan görüntüler elde edersiniz.
- Dahili RAM ve multiplex tarama ile CPU yükünü azaltır, akıcı animasyonlar ve metin kaydırma imkanı sunar.
- Parlak kırmızı LED'ler gün ışığında bile net görünürlük sağlar.
- Arduino kütüphaneleri (LedControl, MD_MAX72XX gibi) ile kolayca kullanabilirsiniz.
- Kompakt tasarım ve düşük güç tüketimi ile taşınabilir projelerde güvenilir performans gösterir.

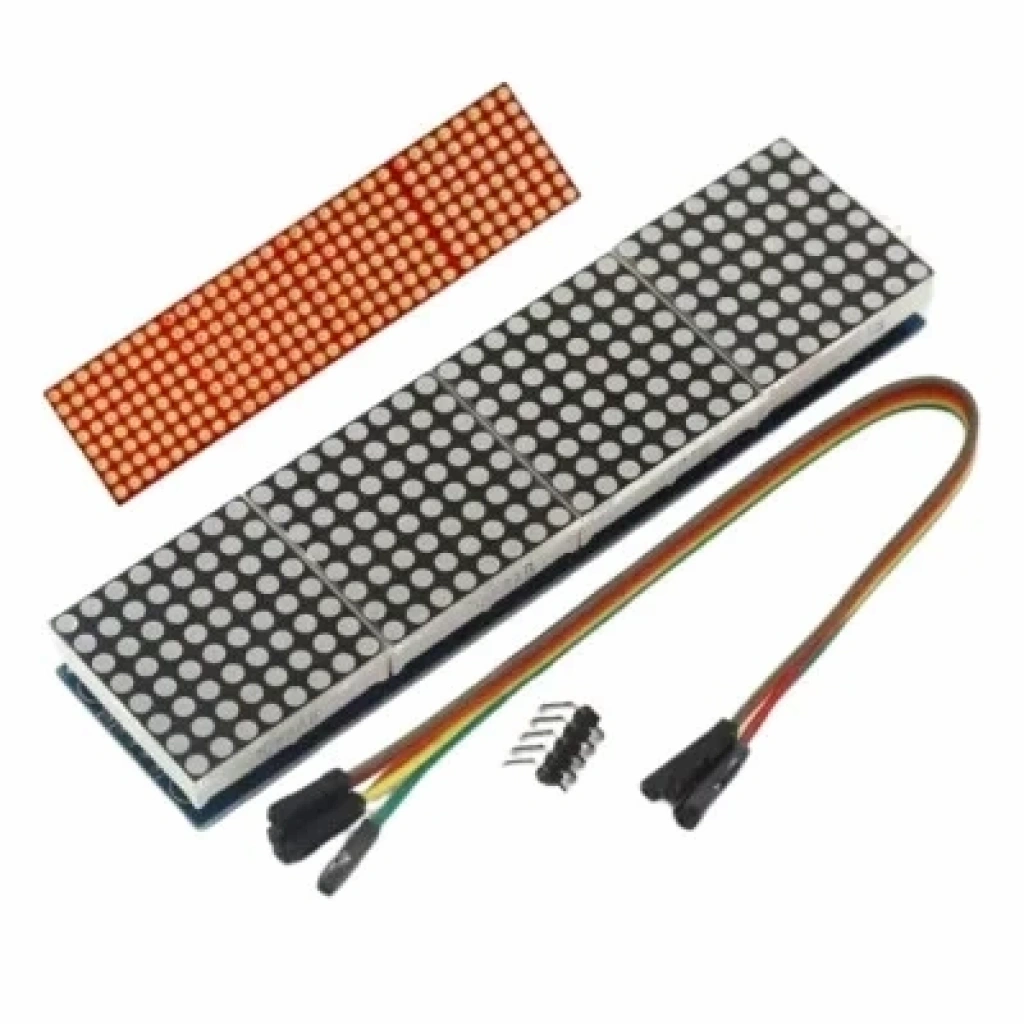

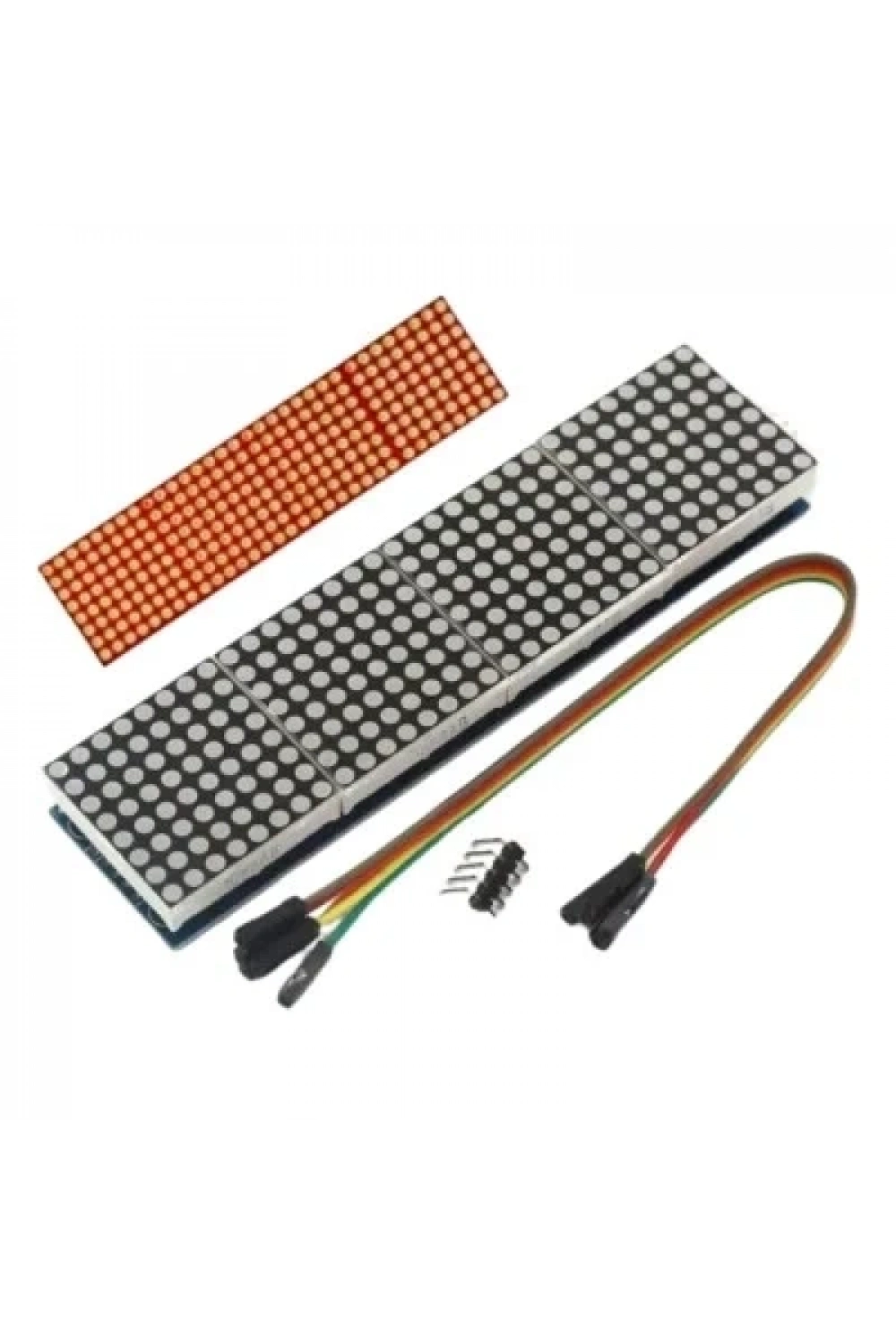

Paket İçeriği
- 1 adet Max7219 4’lü 8x8 Nokta Matrix Modülü Kırmızı
- (4'lü 8x8 matrix kart, 1 adet 90 derece 5-pin erkek header, 1 adet 5-pin dişi-dişi jumper kablo)
