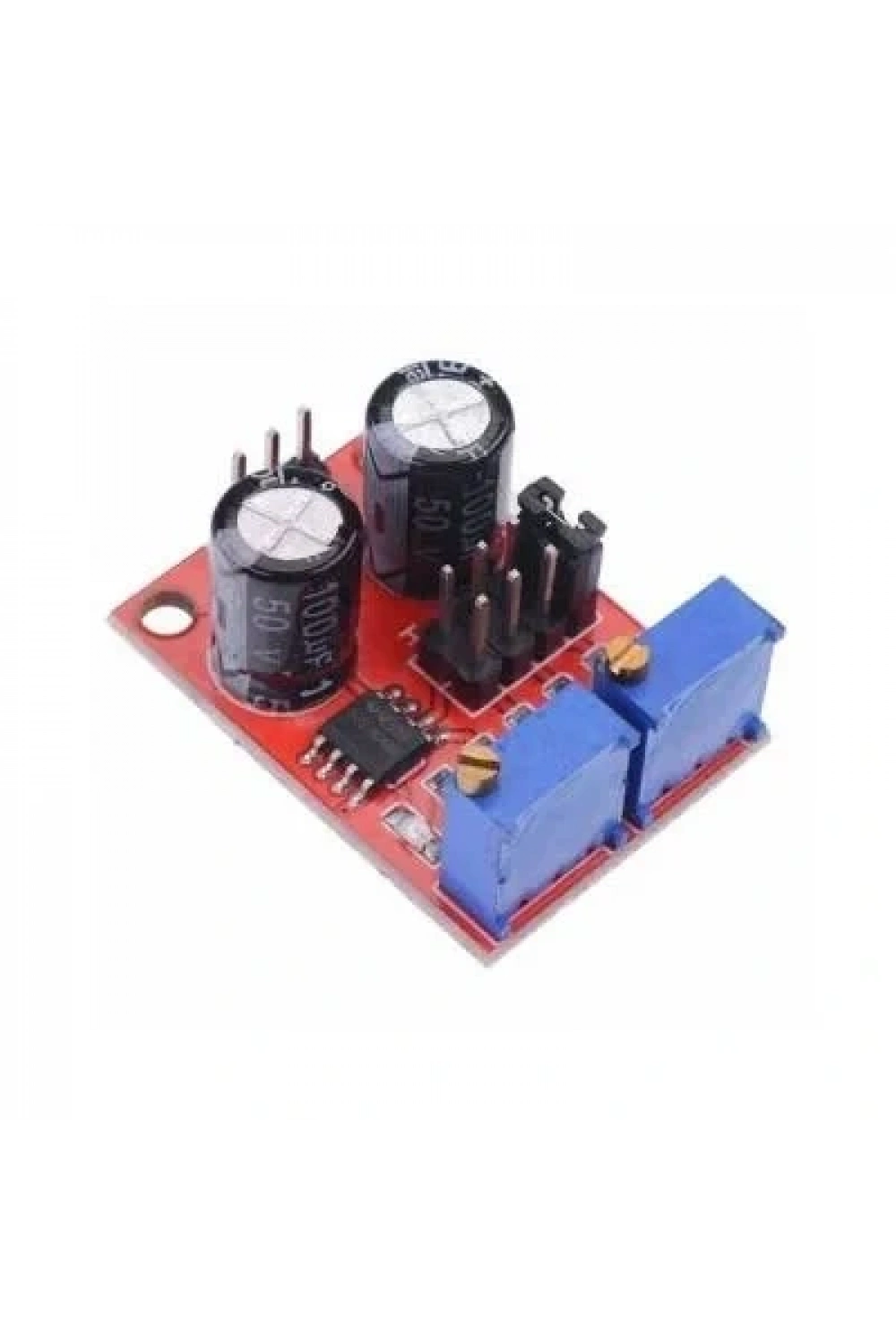

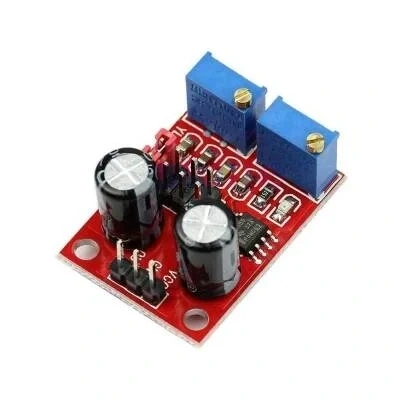

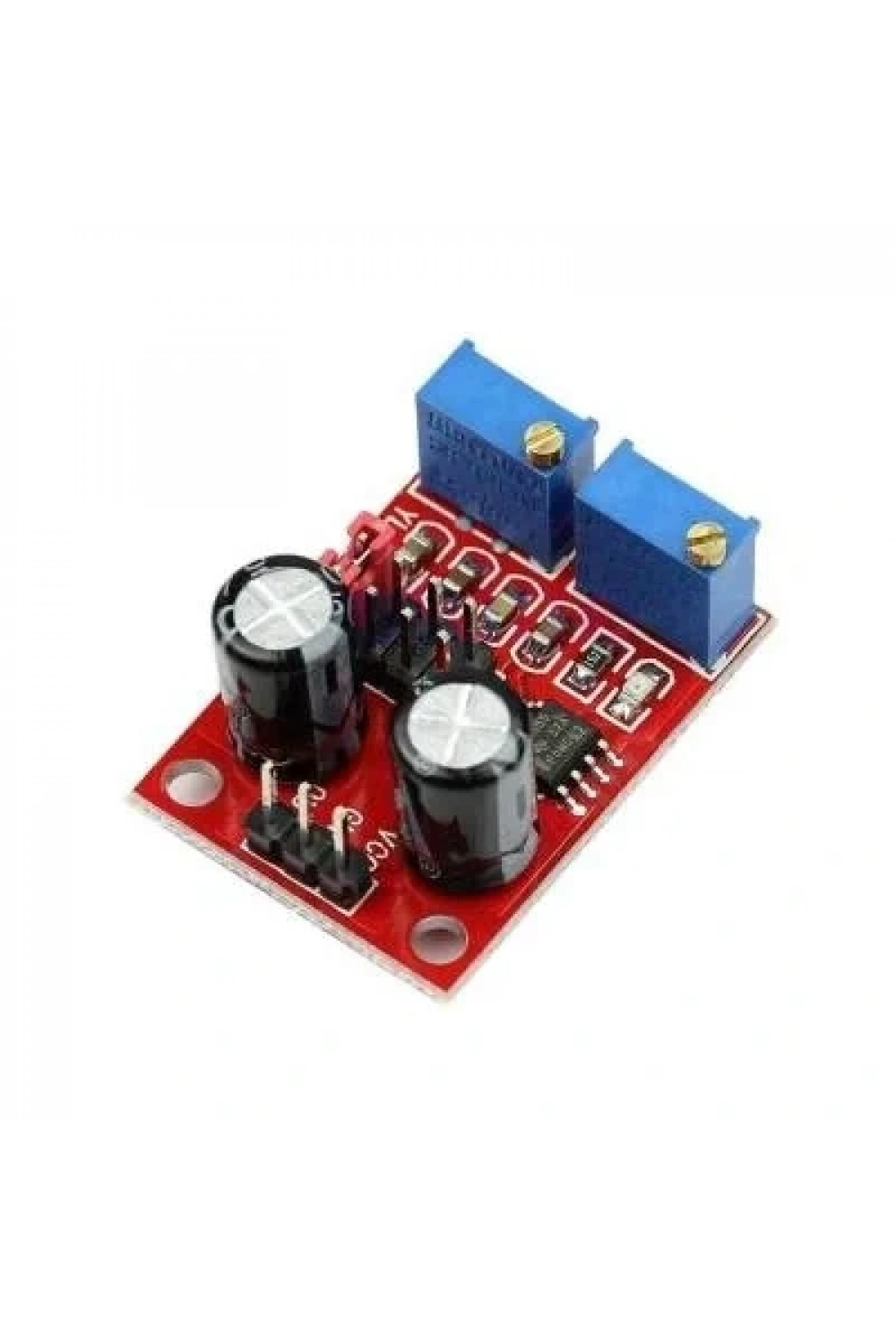

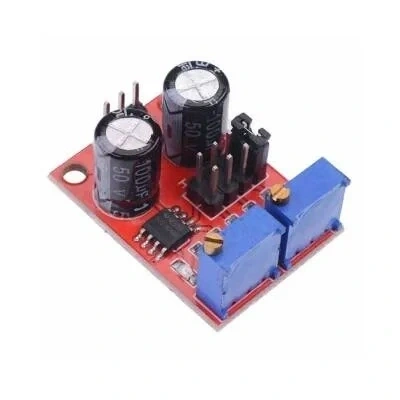

NE555 Ayarlanabilir Kare Dalga Sinyal Üretici 1Hz - 200kHz
NE555 Ayarlanabilir Kare Dalga Sinyal Üretici, 1Hz ile 200kHz arasında ayarlanabilir kare dalga sinyalleri üretebilen kullanışlı bir modüldür. Bu modül, 5V kare dalga sinyali üretimi için tasarlanmıştır ve hobi projelerinden deneysel geliştirme çalışmalarına kadar geniş bir kullanım alanına sahiptir.

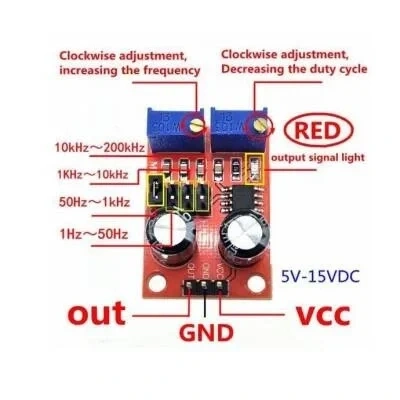

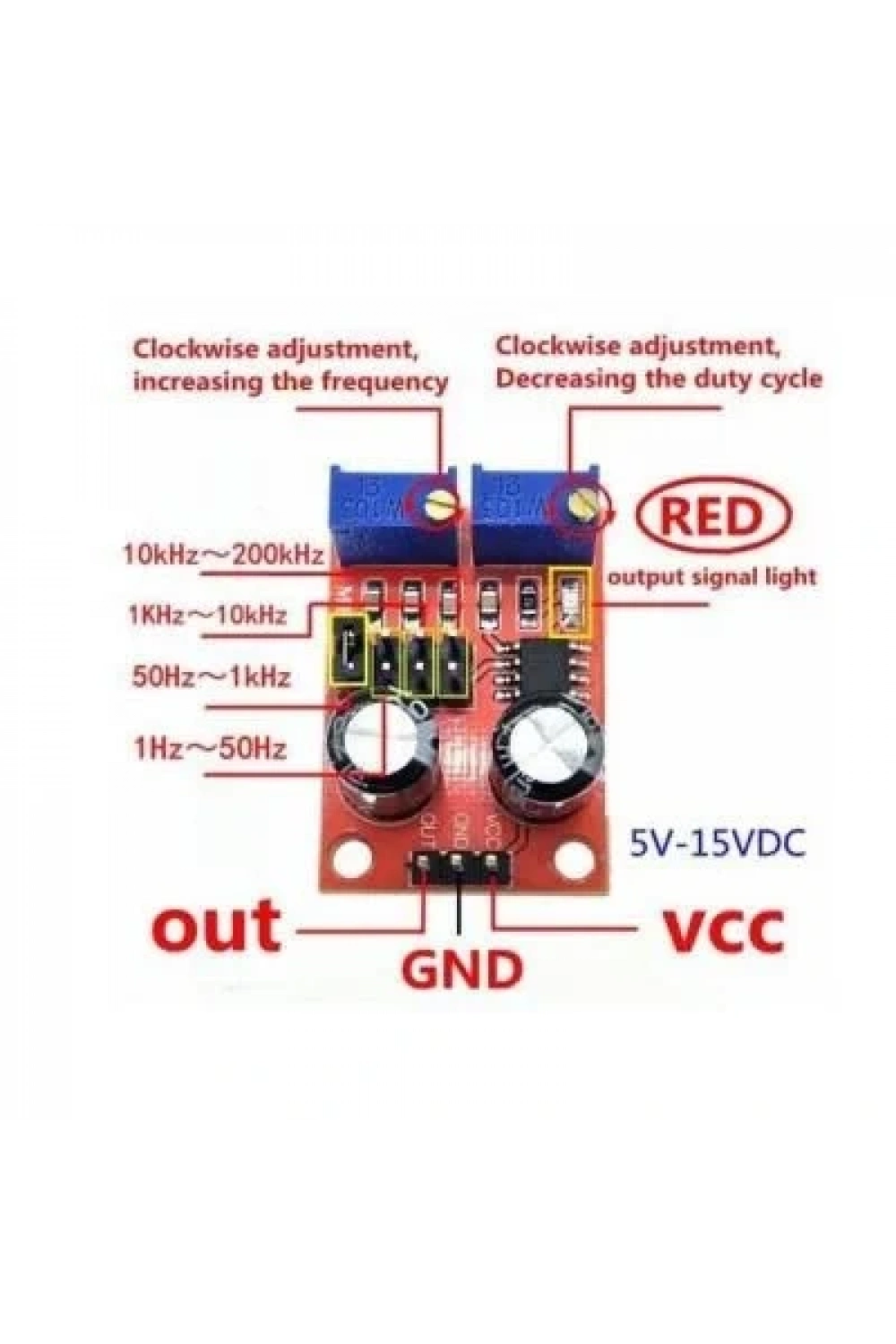

NE555 zamanlayıcı entegresi üzerine kurulu olan bu modül, özellikle zamanlayıcı, darbe üretimi ve osilatör uygulamalarında yaygın olarak tercih edilir. Analog RC devrelerini öğrenmek ve deneyimlemek isteyenler için de ideal bir seçenektir. Modül üzerindeki 4 jumper ve 2 değişken direnç sayesinde çıkış dalgasını kolayca ayarlayabilir, istediğiniz dalga formunu elde edebilirsiniz.
Teknik Özellikler
| Özellik | Değer |
| Ana çip | NE555 |
| Giriş Voltajı | 5VDC ~ 15VDC |
| Giriş Akımı | 100mA |
| Çıkış Genliği | 4.2V-PP ~ 11.4V-PP (VCC voltajına göre değişir) |
| Maksimum Çıkış Akımı | 15mA (VCC=5V), 35mA (VCC=12V) |
| Frekans Aralığı | 1Hz - 200kHz |
| Ayarlanabilir Frekans Aralığı (Darbe Üretimi) | 4Hz - 1.3Khz |
| Çıkış Göstergesi | LED |
| Boyutlar | 31mm x 22mm |
| Ağırlık | 0.05 Kg |
Uygulama Alanları
- Deneysel elektronik projeler
- Step motor kontrolü
- Osilatör devreleri
- Zamanlayıcı devreleri
- Darbe üretimi
- RC devrelerinin eğitimi ve denemeleri
Öne Çıkan Avantajlar
- Geniş frekans aralığı (1Hz - 200kHz)
- Ayarlanabilir görev döngüsü
- Kolay ayarlanabilir çıkış dalgası
- Kompakt boyut (31mm x 22mm)
- LED gösterge ile çıkış sinyalinin kolayca izlenebilmesi
Not: Frekansı değiştirmeden önce lütfen gücü kapatınız.
