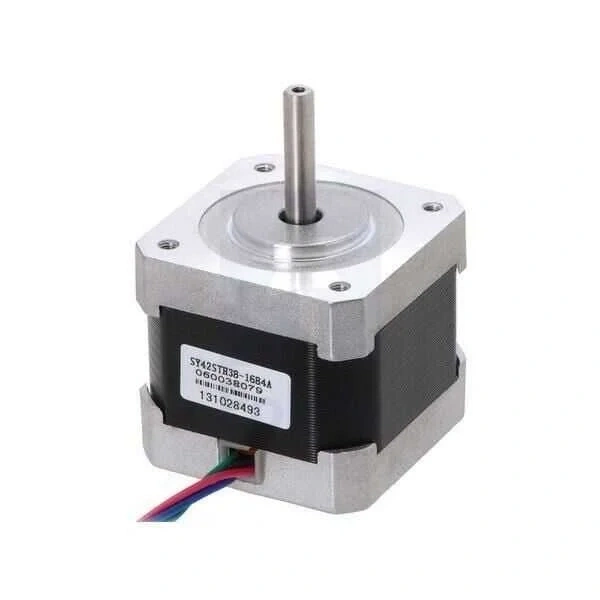

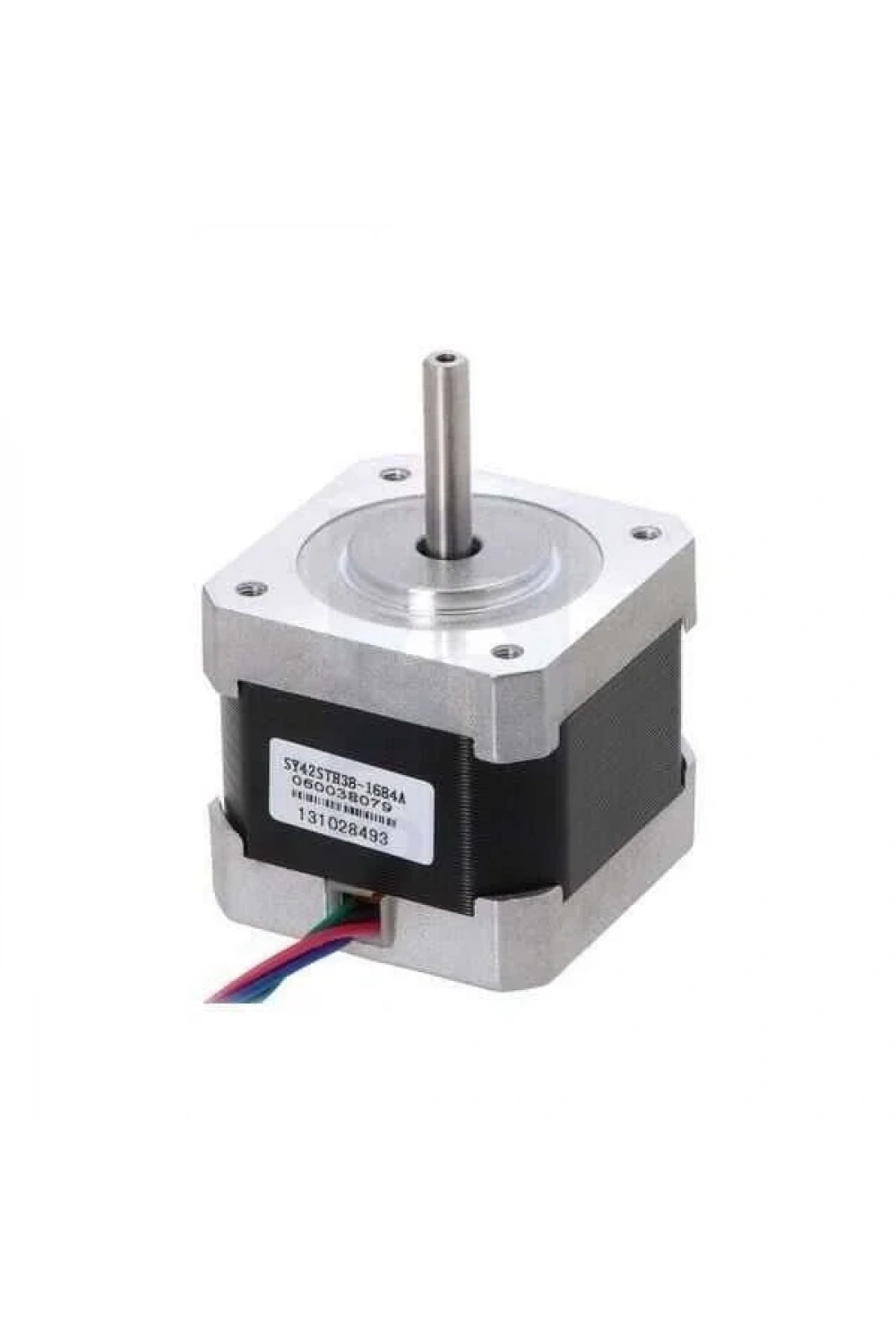

NEMA 17 Bipolar. 200 Adım. 42×38mm. 2.8V Step Motor - SY42STH38-1684A
NEMA 17 bipolar step motor, hassas hareket kontrolü gerektiren projeleriniz için ideal bir çözümdür. SY42STH38-1684A model numarasına sahip bu motor, 200 adım/devir özelliğiyle (1.8° adım açısı) yüksek doğrulukta konumlandırma imkanı sunar. 42×38mm boyutlarıyla kompakt bir tasarıma sahiptir ve çeşitli uygulamalarda kolayca kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
| Boyut | 42.3 mm kare × 38 mm (mil dahil değil) |
| Ağırlık | 285 g |
| Mil çapı | 5 mm "D" |
| Devir başına adım | 200 |
| Akım değeri | Bobin başına 1.7A |
| Gerilim derecesi | 2.8 V |
| Direnç | bobin başına 1.65 Ω |
| Tutma torku | 3.7 kg-cm |
| Endüktans | bobin başına 3.2 mH |
| Mil uzunluğu | 24 mm |
| D-mil düzleştirme | 0,5 mm |

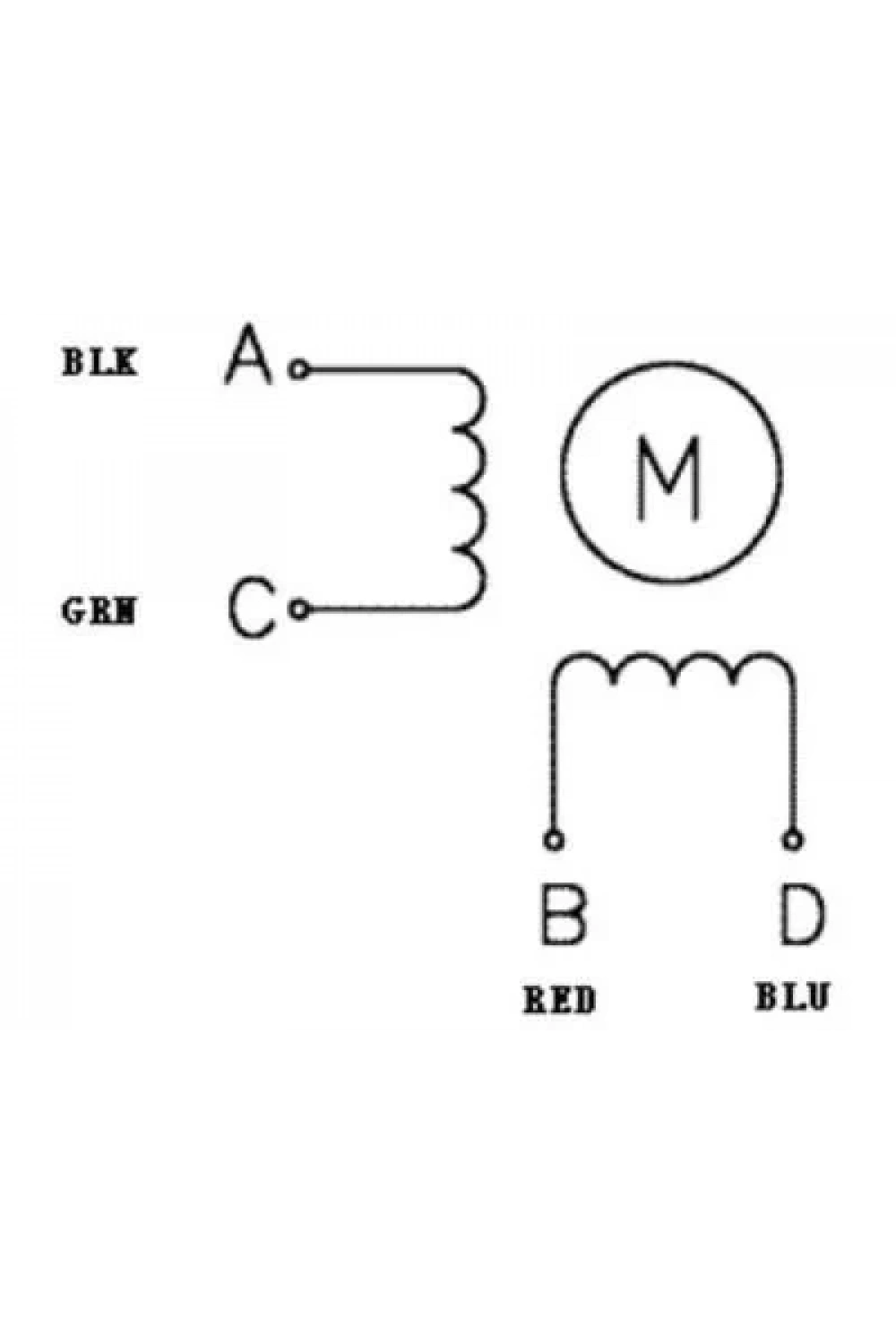

Bu motor, siyah ve yeşil renkli kablolar bir bobine, kırmızı ve mavi renkli kablolar ise diğer bobine bağlı olarak çıplak uçlarla gelir. İki uygun H köprüsü ile kontrol edilebilir, ancak bipolar step motor sürücüsü kullanılması önerilir.
Uygulama Alanları
- Yazıcılar
- CNC makineleri
- 3D yazıcılar / prototipleme makineleri
- Lazer kesiciler
- Alma ve yerleştirme makineleri
- Doğrusal aktüatörler
- Sabit diskler
Öne Çıkan Avantajlar
- Yüksek hassasiyet: 200 adım/devir özelliği sayesinde doğru ve kontrollü hareket sağlar.
- Kompakt tasarım: 42×38mm boyutlarıyla dar alanlarda kullanıma uygundur.
- Kullanım kolaylığı: Çıplak uçlu kabloları sayesinde kolayca entegre edilebilir.
- Farklı mil uzunlukları: 18cm, 28cm ve 38cm vidalı milli seçenekleri mevcuttur.
- Güçlü performans: 3.7 kg-cm tutma torku ile stabil ve güvenilir çalışma sunar.
Motor model numarası: SY42STH38-1684A. Motorun 38mm uzunluğunda ve 5mm çapında bir çıkış mili bulunmaktadır. 5mm Motor Bağlantı Aparatı ve NEMA 17 alüminyum braket ile uyumludur.
