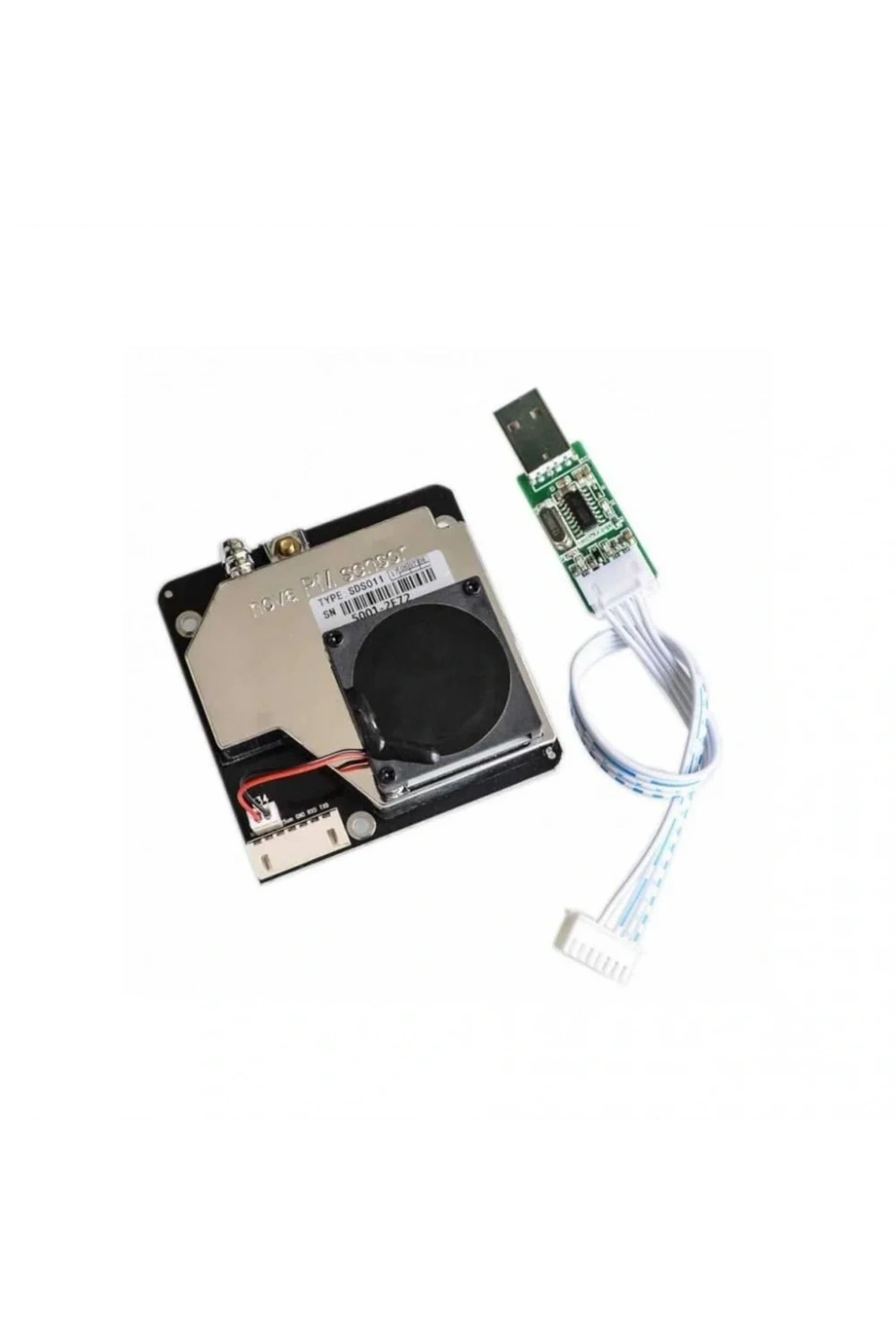

Nova SDS011 PM2.5 Hava Kalite Sensörü Toz Algılayıcı

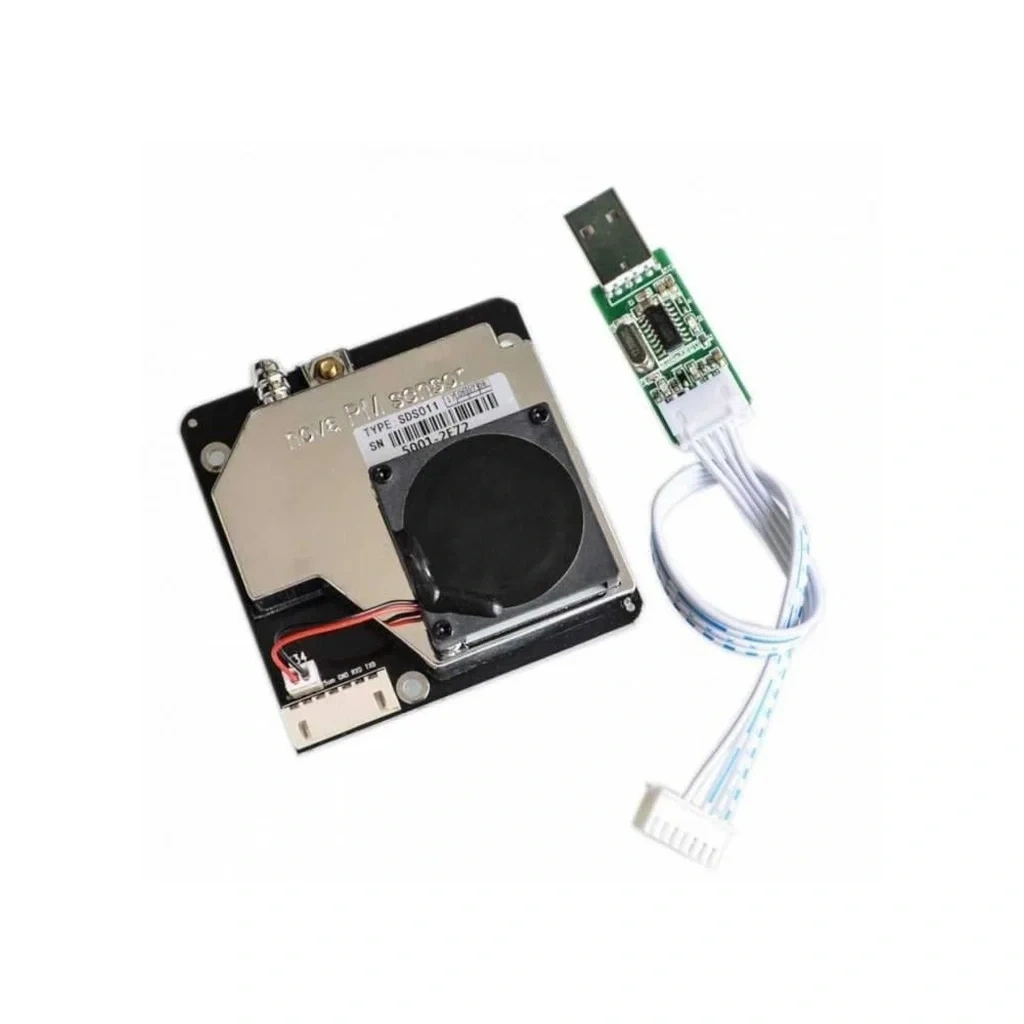

Nova SDS011 PM2.5 Hava Kalite Sensörü, lazer tarama teknolojisiyle havadaki ince parçacıkları algılayarak ortamdaki hava kalitesi hakkında bilgi edinmenizi sağlar. 0.3-10 µm boyutundaki parçacıkları hassas bir şekilde ölçebilen bu sensör, özellikle mikrokontrolcü projelerinizde kullanıma uygundur. Sensör modülü, USB-UART adaptörü (CH340) ve bağlantı kablosu ile birlikte gelir, böylece kolayca kurulum yapabilir ve kullanmaya başlayabilirsiniz.
Teknik Özellikler
| Özellik | Değer |
| Ölçüm çıkışı | PM2.5, PM10 |
| Ölçüm aralığı | 0.0-999.9 ug/m3 |
| Besleme gerilimi | 5V |
| Maks. çalışma akımı | 100mA |
| Uyku durumunda akım | 2 mA |
| Çalışma sıcaklığı | -20-50°C |
| Tepki süresi | 1s |
| Seri data çıkış hızı | Saniyede 1 kere |
| Parçacık çözünürlüğü | 0.3µm'den küçük |
| Hata payı | 10% |
| Boyutlar | 71x70x23mm |
| Haberleşme Protokolü | Seri haberleşme protokolü: 9600 8N1 |
| Pin Sayısı | 10 Pin |
| UART Veri Çıkışı | 3.3V |
Çalışma Prensibi
Nova SDS011, tarama alanındaki parçacıkların lazer ışığıyla etkileşimini temel alır. Parçacıklar lazer ışığını saçarak geri yansıtır ve bu yansıyan ışık elektriksel sinyale dönüştürülür. Elde edilen sinyal, parçacık miktarını temsil eder ve seri haberleşme yoluyla mikrokontrolcüye veya bilgisayara aktarılır.
Uygulama Alanları
- Hava kalitesi izleme sistemleri
- Mikrokontrolcü tabanlı projeler (Arduino, Raspberry Pi vb.)
- Ortam temizleme cihazları
- Akıllı ev uygulamaları
- Hava sensörleri ağları
Öne Çıkan Avantajlar
- Yüksek hassasiyet: 0.3 µg/m3 çözünürlük sayesinde ince parçacıkları bile algılar.
- Hızlı tepki süresi: Ortamdaki değişiklikleri 1 saniyeden kısa sürede algılar.
- Kullanım kolaylığı: UART arayüzü sayesinde kolayca entegre edilebilir.
- Güvenilirlik: Lazer algılama teknolojisiyle doğru ve güvenilir sonuçlar verir.
- Kompakt tasarım: Küçük boyutları sayesinde projelerinizde yer kaplamaz.
Pin Bağlantıları
- NC: Bağlı değil
- 1μm: PM2.5: 0-999μg/m3, PWM çıkış
- 5V: 5V DC giriş
- 2.5μm: PM10: 0-999 μg/m3, PWM çıkış
- GND: Toprak hattı
- RXD: RX UART data (3.3V)
- TXD: TX UART data (3.3V)
Haberleşme Protokolü Detayları
Message header: AA
Order: C0
Data 1: PM2.5 low byte
Data 2: PM2.5 high byte
Data 3: PM10 low byte
Data 4: PM10 high byte
Data 5: 0(reserved)
Data 6: 0(reserved)
Checksum: checksum
Message trailer: AB
Checksum: data 1 + data 2 + ... + data 6
PM2.5 data content: PM2.5 (ug/m3) = ((PM2.5 high byte*256) + PM2.5 low byte)/10
PM10 data content: PM10 (ug/m3) = ((PM10 high byte*256) + PM10 low byte)/10
