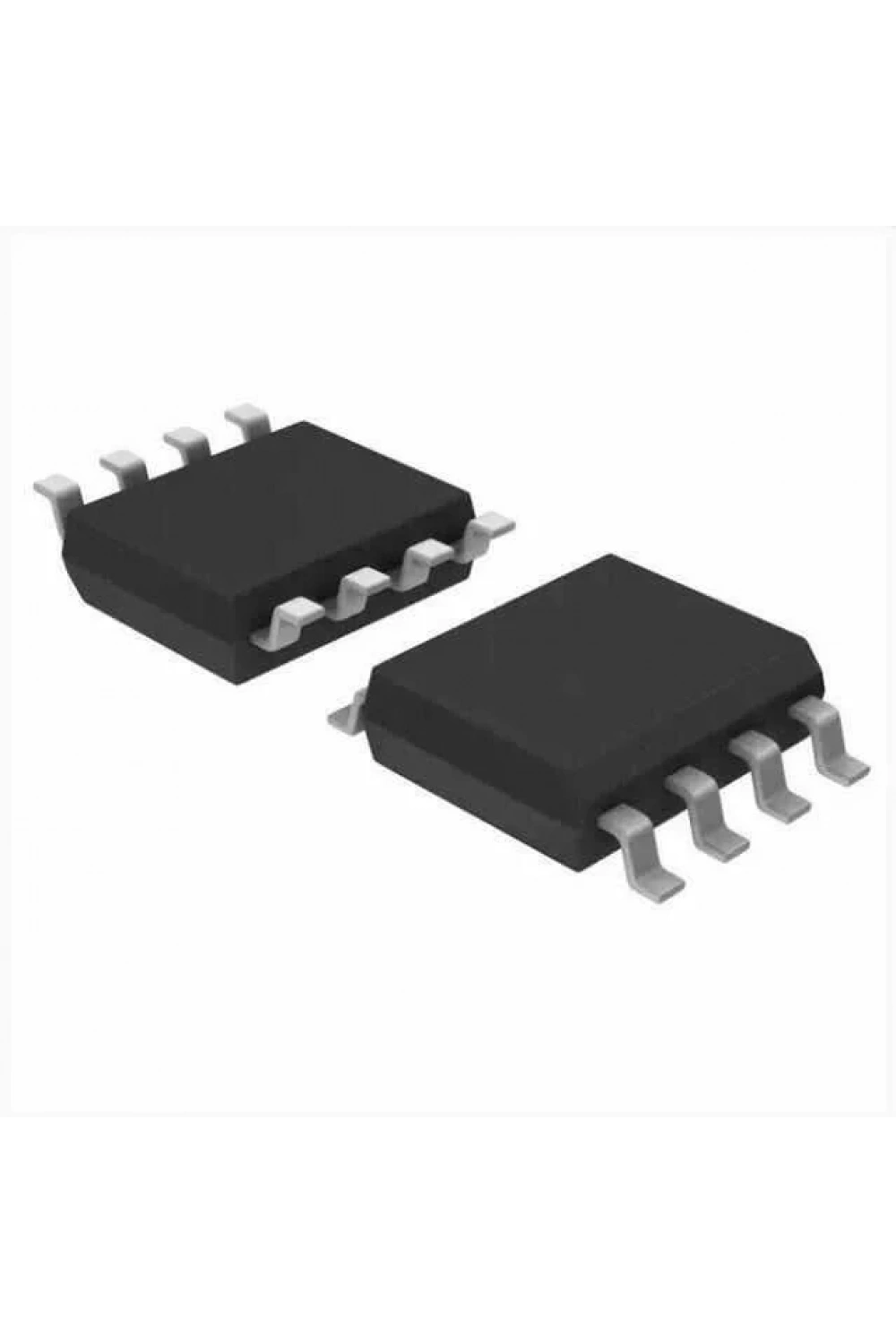

TC4420 SOIC-8 Mosfet Sürücü Entegresi
TC4420 SOIC-8 Mosfet Sürücü Entegresi, D sınıfı anahtarlama amplifikatörleri için tasarlanmış, yüksek hızlı ve tek çıkışlı bir MOSFET sürücüsüdür. CMOS teknolojisiyle üretilen bu entegre, bipolar sürücülere kıyasla daha düşük güç tüketimi ve daha verimli çalışma imkanı sunar. TTL uyumlu girişleri sayesinde, cihaza zarar vermeden VDD +0,3V kadar yüksek veya -5V kadar düşük seviyelerde çalışabilir. Bu özellik, harici seviye kaydırma devresine olan ihtiyacı ortadan kaldırarak maliyet ve boyut avantajı sağlar.
Teknik Özellikler
| Özellik | Değer |
| Besleme Voltajı | 4.5-18V |
| Çıkış Akımı | 6A |
| Sürücü Sayısı | 1 Sürücü |
| Çıkış Sayısı | 1 Çıkış |
| Pin Sayısı | 8 |
| Paket Tipi | SOIC-8 |
| Çıkış Kapasitesi | 2500pF |
| Yayılma Gecikme Süresi | 55ns (tipik) |
| Yükselme/Düşme Süresi | 25ns - 2500pF (tipik) |
TC4420, özellikle güç açma/kapatma sıralaması gibi durumlarda daha güvenilir bir çalışma sağlayan raydan raya çıkış salınımına sahiptir. Ayrıca, kilitlenmeye karşı yüksek direnç gösterir ve üç veya daha fazla ayrı bileşenin yerine geçerek PCB alanından ve parça sayısından tasarruf etmenizi sağlar. Bu da genel sistem güvenilirliğini artırır.
Uygulama Alanları
- D sınıfı anahtarlama amplifikatörleri
- Güç kaynağı uygulamaları
- Yüksek hızlı anahtarlama devreleri
Öne Çıkan Avantajlar
- Düşük güç tüketimi ve yüksek verimlilik
- Harici seviye kaydırma devresi ihtiyacını ortadan kaldırır
- Raydan raya çıkış salınımı ile güvenilir çalışma
- Kilitlenmeye karşı yüksek direnç
- PCB alanından ve parça sayısından tasarruf sağlar
