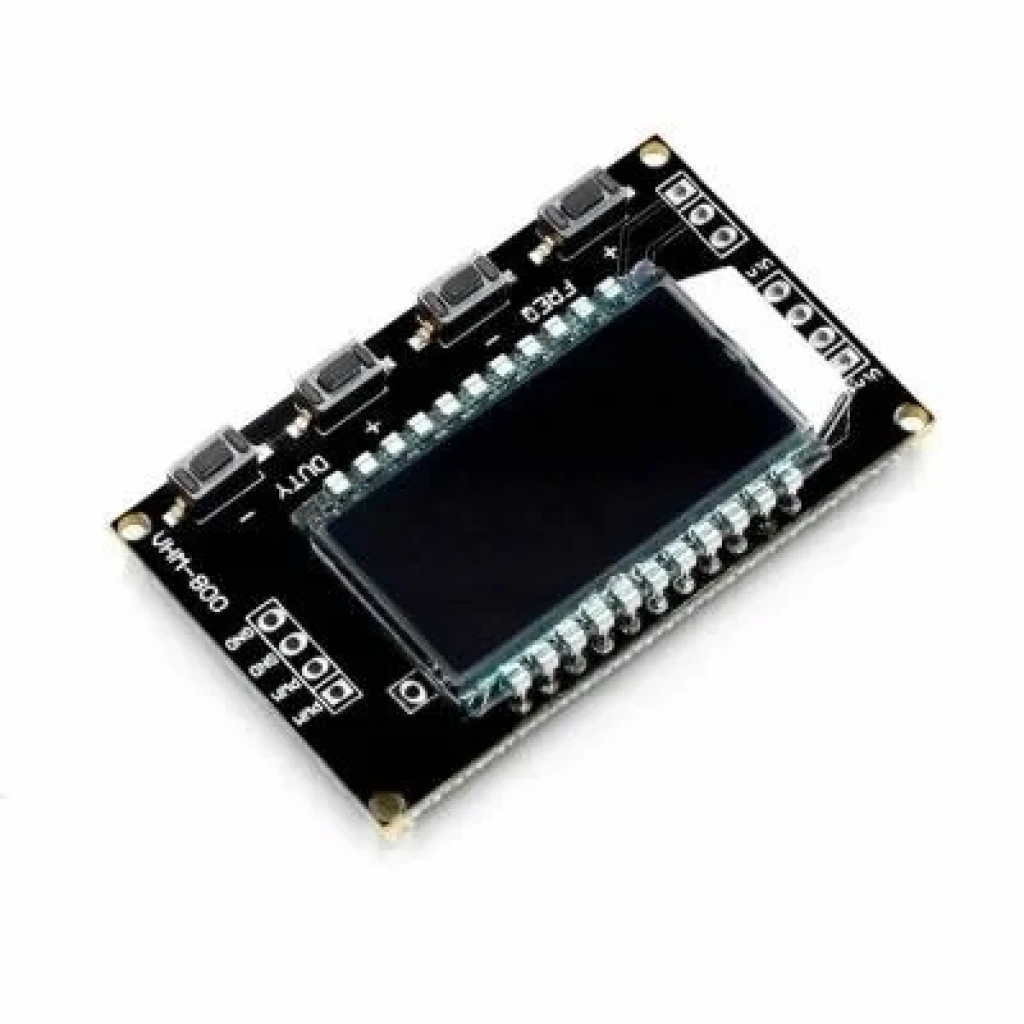

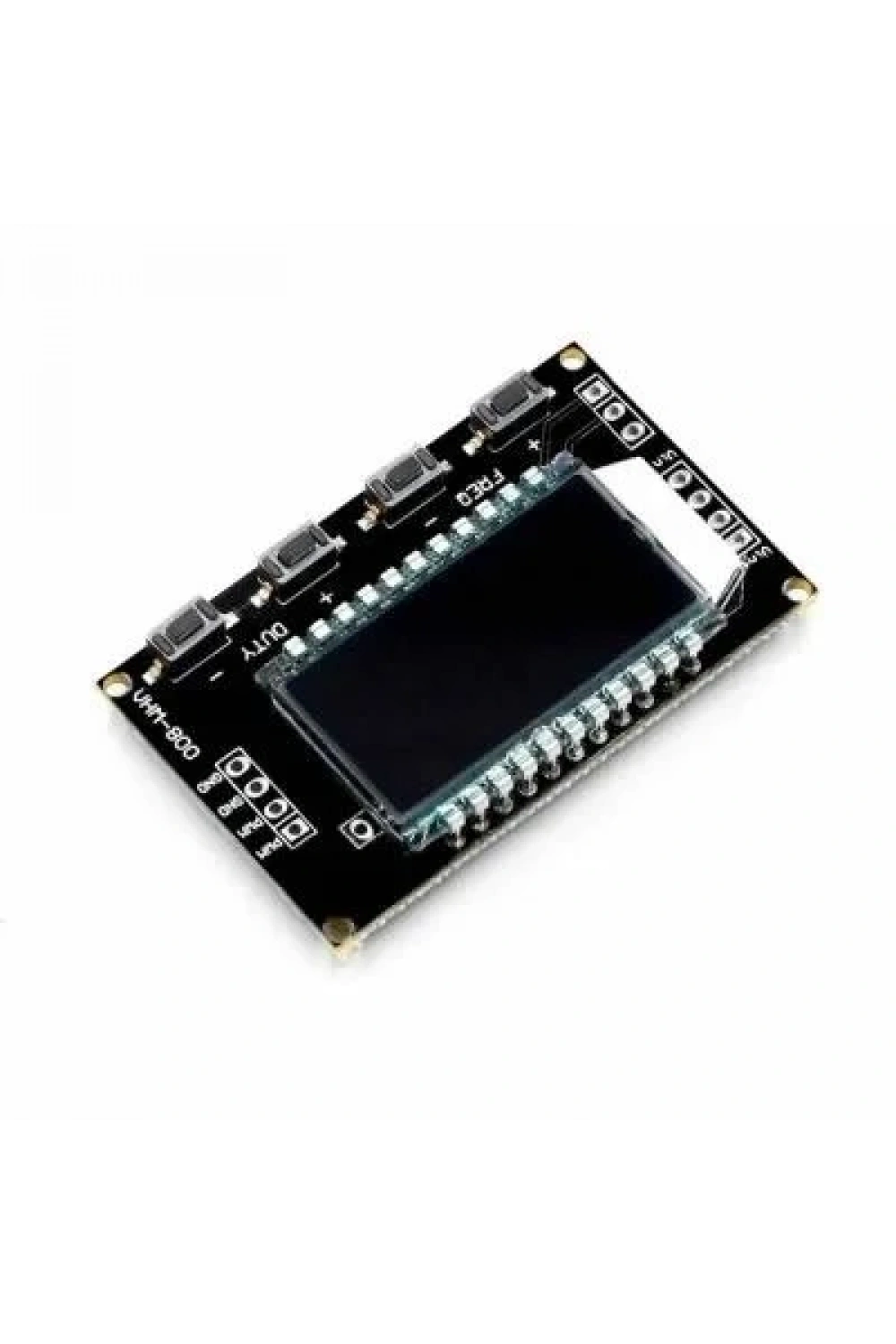

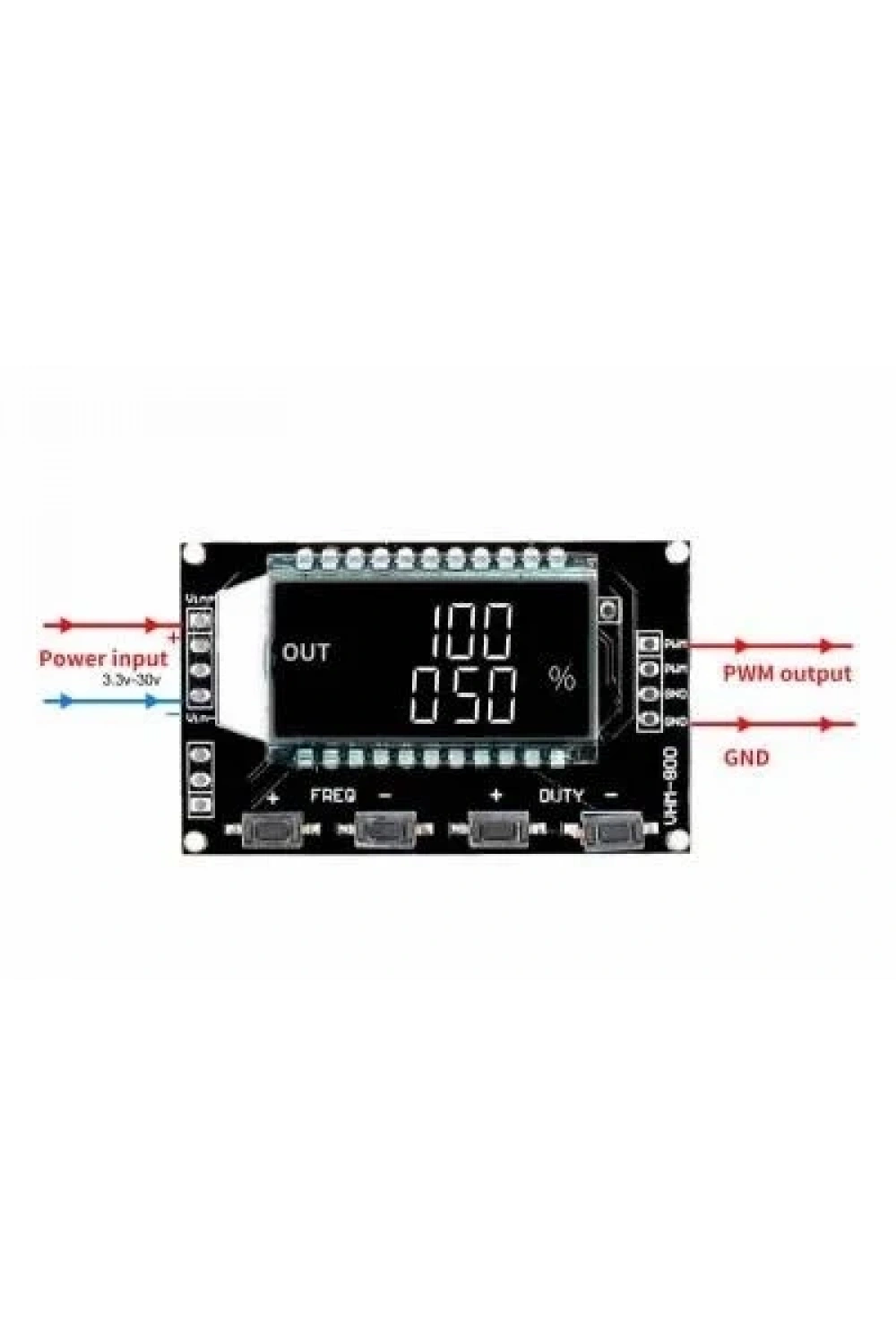

VHM-800 PWM Sinyal Jeneratörü Devresi
VHM-800 PWM Sinyal Jeneratörü Devresi, deneysel geliştirme projelerinizde ve özellikle PWM hız kontrol uygulamalarında (motor sürücüleri gibi) kullanabileceğiniz, çok yönlü bir sinyal üretme çözümüdür. Mikrodenetleyici projelerinizde de rahatlıkla kullanabileceğiniz bu devre, kararlı ve güvenilir performansıyla öne çıkar. Kullanım kolaylığı sayesinde hızlı prototipleme ve test süreçlerinizi destekler.
Teknik Özellikler
| Özellik | Değer |

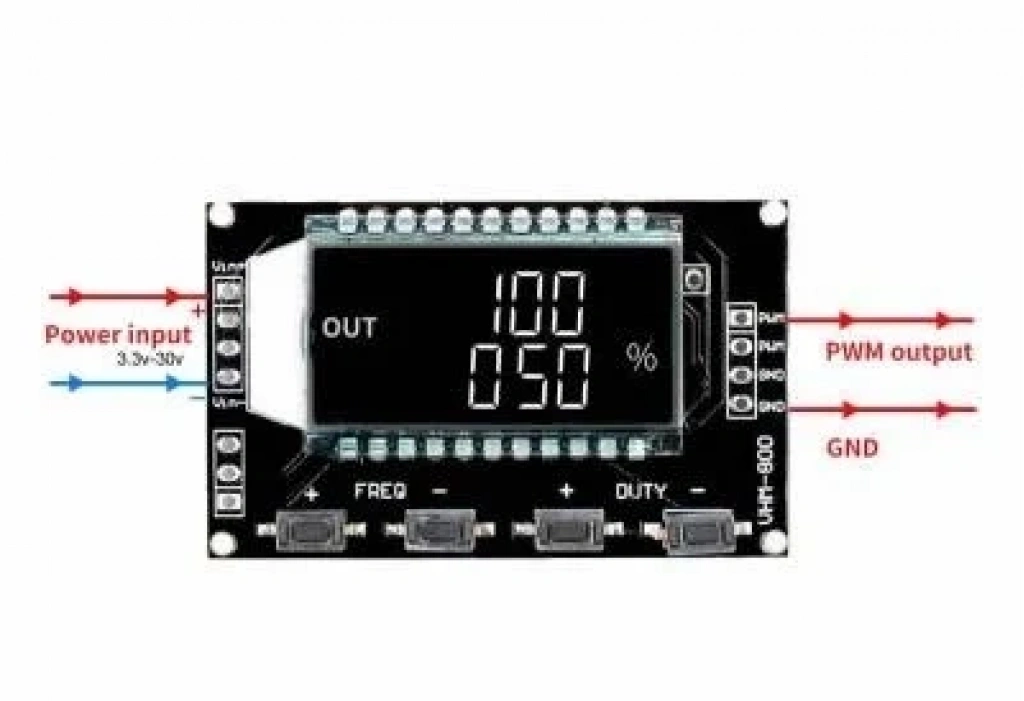

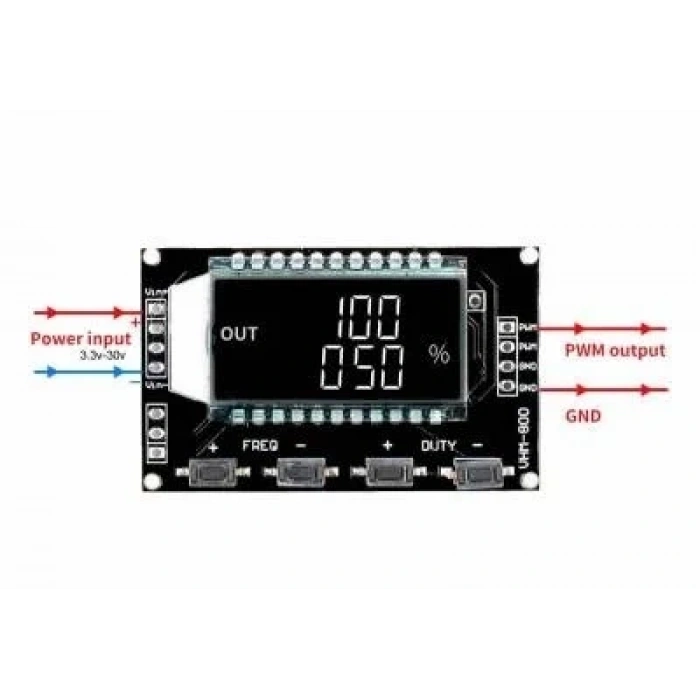

| Çalışma Gerilimi | 3,3 - 30 VDC |
| Frekans Aralığı | 1Hz - 150 KHz |
| Frekans Doğruluk | Her aralıktaki doğruluk yaklaşık %2'dir |
| Sinyal Yükü Kapasitesi | 5 - 30 mA |
| Çıkış Genliği | Besleme Gerilimine Eşit PWM Genlik |
| Çalışma Sıcaklığı | -20 - +70 Santigrat |

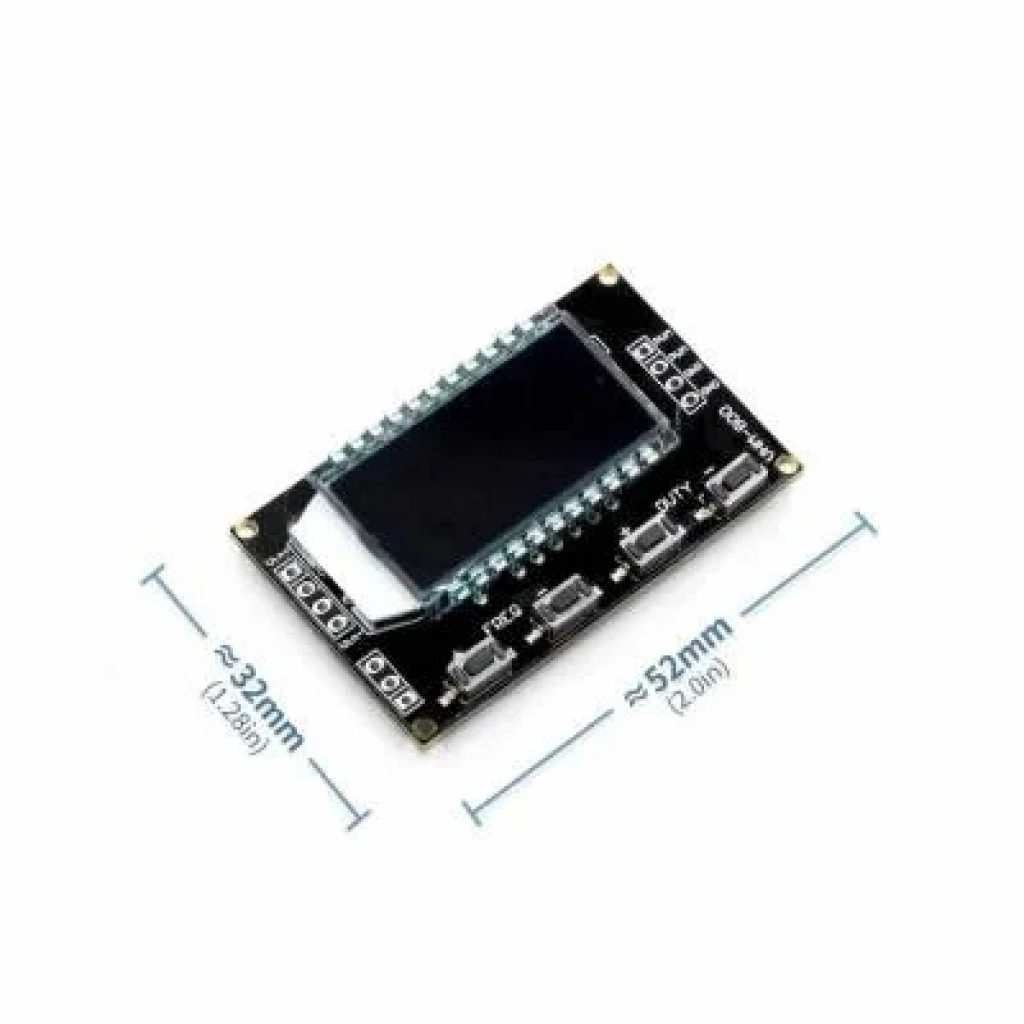

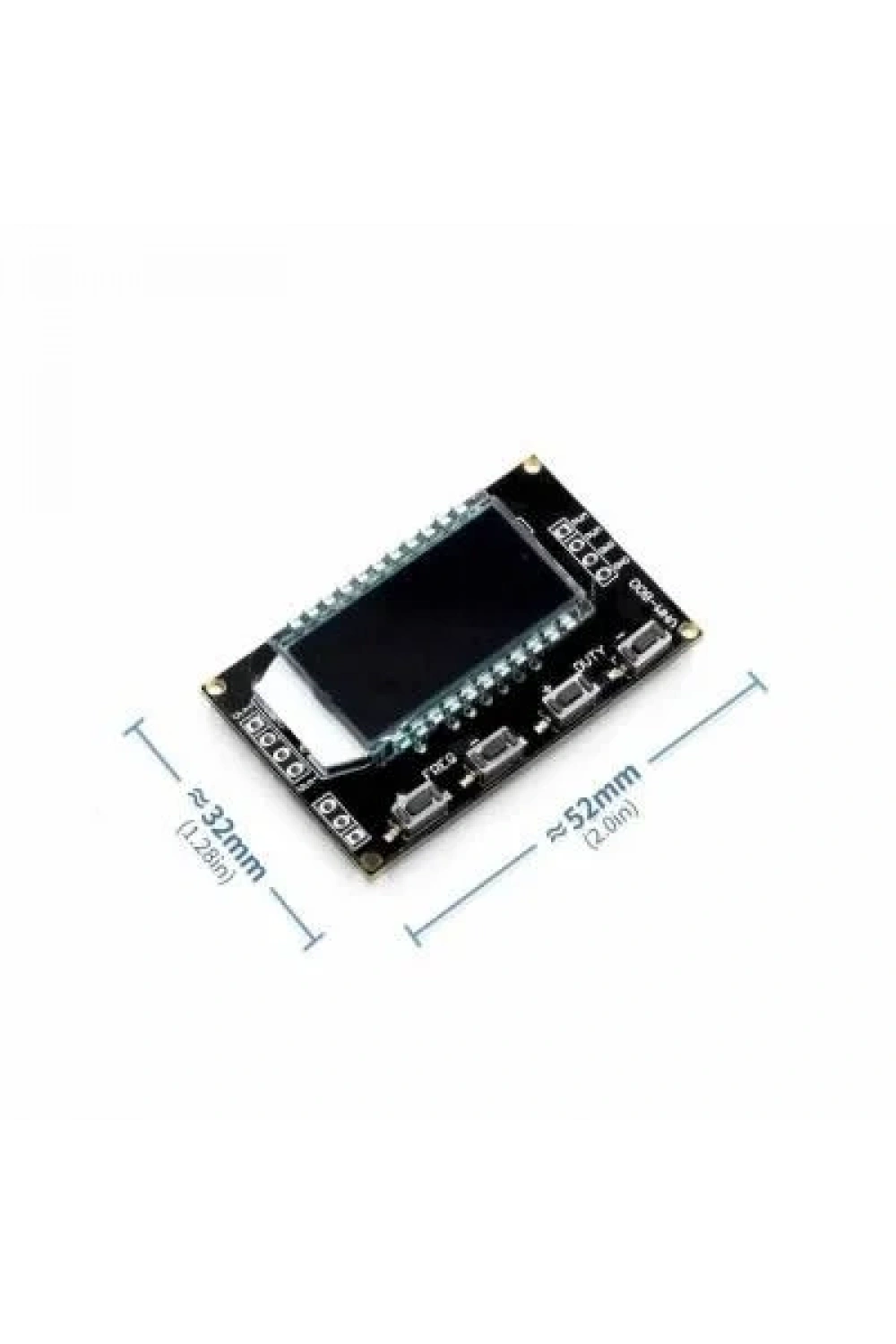

| Boyutlar | 52 x 32 x 10 mm |
| İletişim Standardı | 9600 bps Veri bitleri: 8, Durdurma biti: 1, Kontrol basamağı: yok, Akış kontrolü: yok |
Uygulama Alanları
- Motor hız kontrolü
- PWM tabanlı aydınlatma projeleri
- Mikrodenetleyici tabanlı uygulamalar
- Sinyal üretme ve test devreleri
- Hobi projeleri ve eğitim amaçlı kullanımlar
Öne Çıkan Avantajlar
- Geniş frekans aralığı (1Hz - 150 KHz) sayesinde çeşitli uygulamalara uyum sağlar.

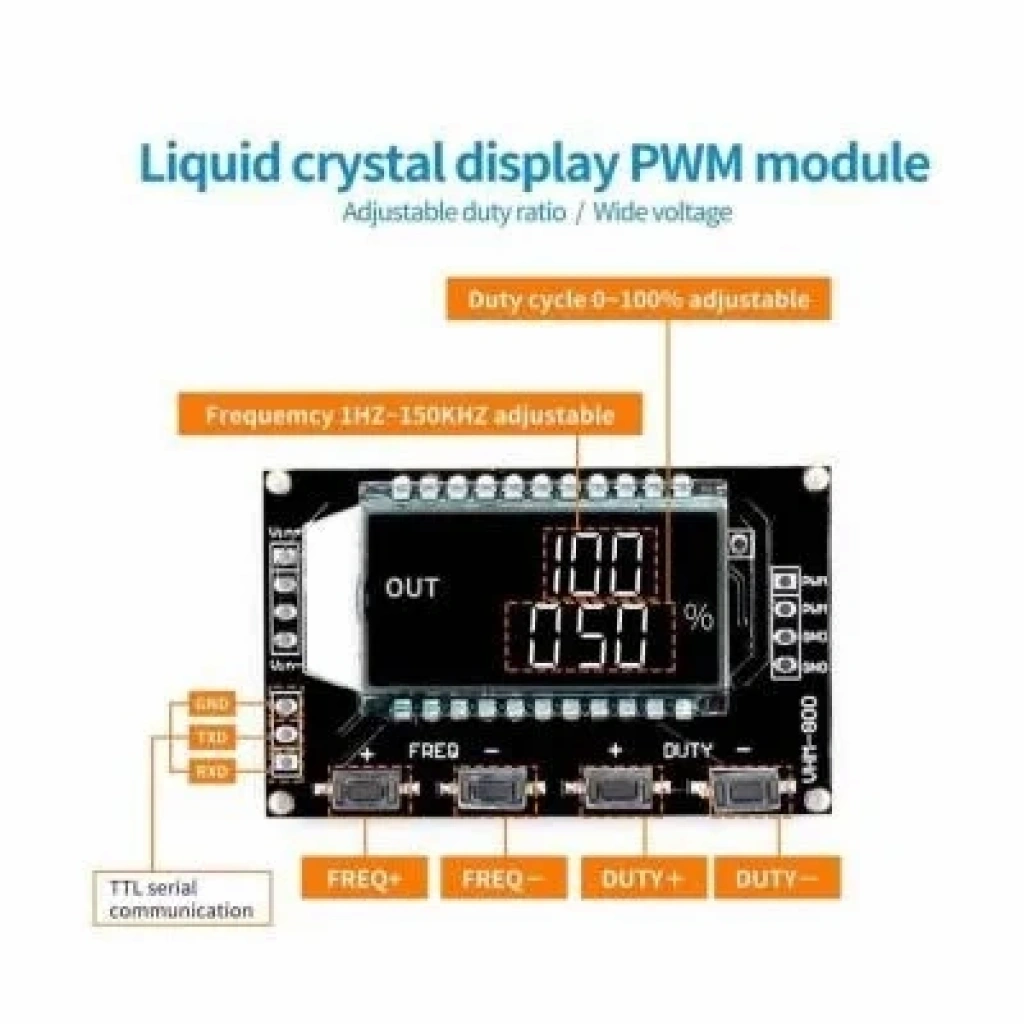

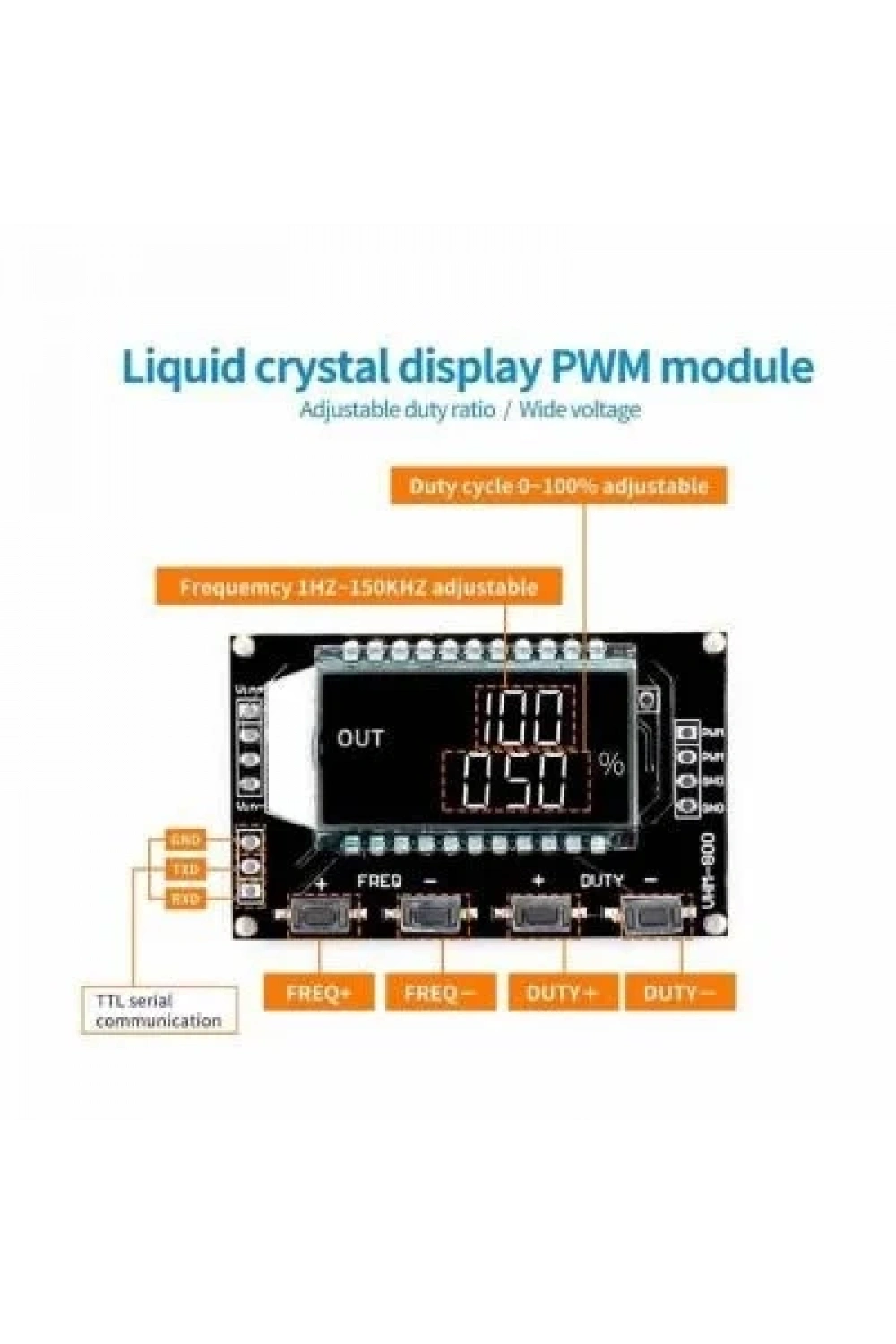

- Seri iletişim (TTL) üzerinden kolay kontrol imkanı sunar.
- Kompakt boyutları (52 x 32 x 10 mm) sayesinde projelerde yer tasarrufu sağlar.
- Kararlı ve güvenilir performans gösterir.
- Ayarlanabilir görev döngüsü ile PWM sinyalinin özelliklerini özelleştirme olanağı sunar.
Seri iletişim ile kontrol yöntemleri aşağıdaki gibidir:
1) PWM Frekansının Ayarlanması:
"F101" komutu: Frekansı 101 HZ olarak ayarlar (001 ila 999 arasında değerler girebilirsiniz).
"F1.05" komutu: 1.05 KHZ frekansını ayarlar (1.00 ~ 9.99 arasında değerler girebilirsiniz).
"F10.5" komutu: 10.5KHZ frekansını ayarlar (10.0 ~ 99.9 arasında değerler girebilirsiniz).
"F1.0.5" komutu: 105KHZ frekansını ayarlar (1.0.0 ~ 1.5.0 arasında değerler girebilirsiniz).
2) PWM Görev Döngüsünün Ayarlanması:
"D X X X" komutu: PWM görev döngüsünü X X X değeriyle ayarlar (001 ~ 100). Örneğin, "D050" komutu PWM görev döngüsünün %50 olduğunu belirtir.
3) Parametrelerin Okunması:
Ayarlanan parametreleri okumak için "read" komutunu gönderin. Başarılı bir okuma durumunda "AŞAĞI" yanıtını alırsınız. Başarısız bir okuma durumunda ise "FALL" yanıtını alırsınız.
Ağırlık: 0.05 Kg
