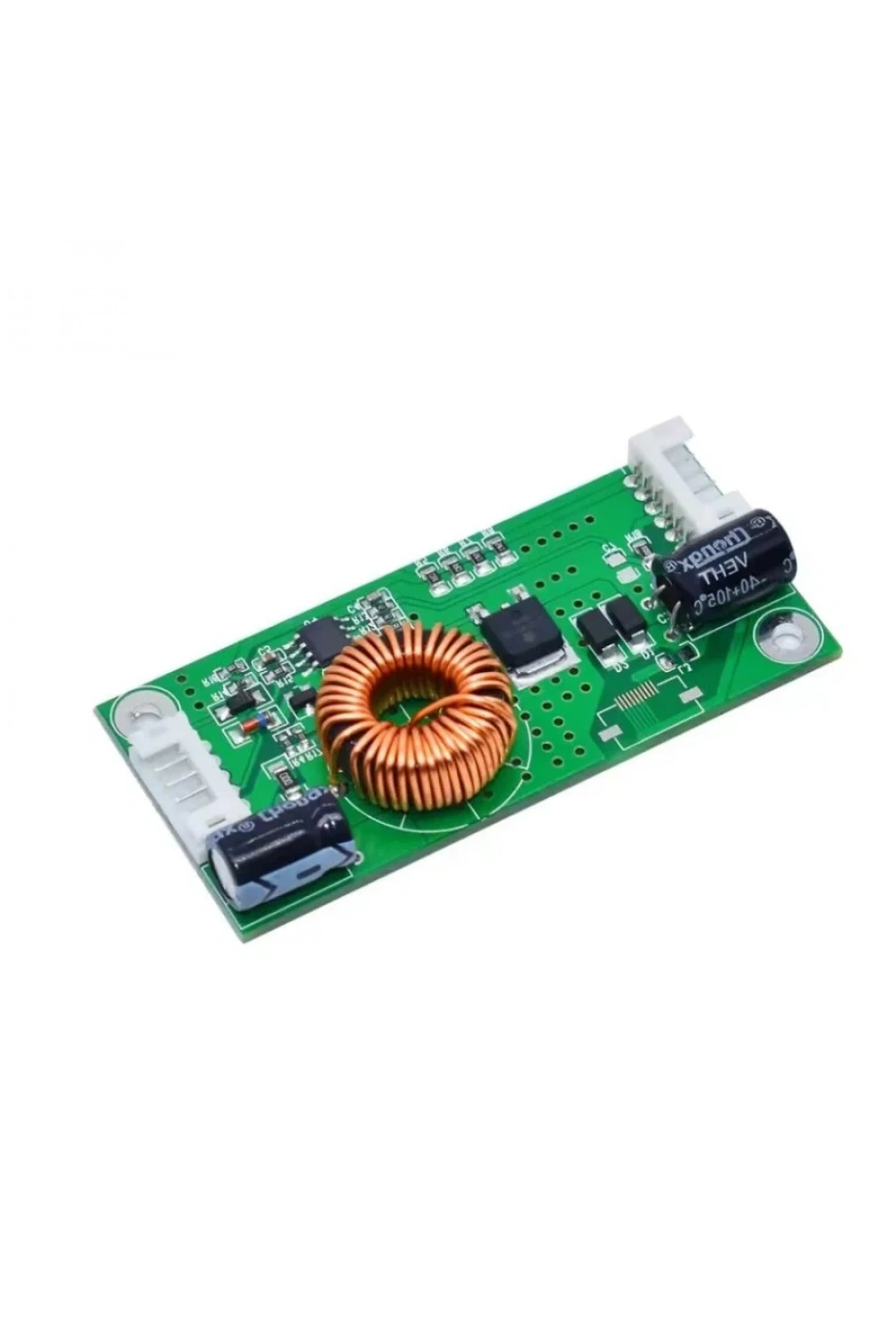

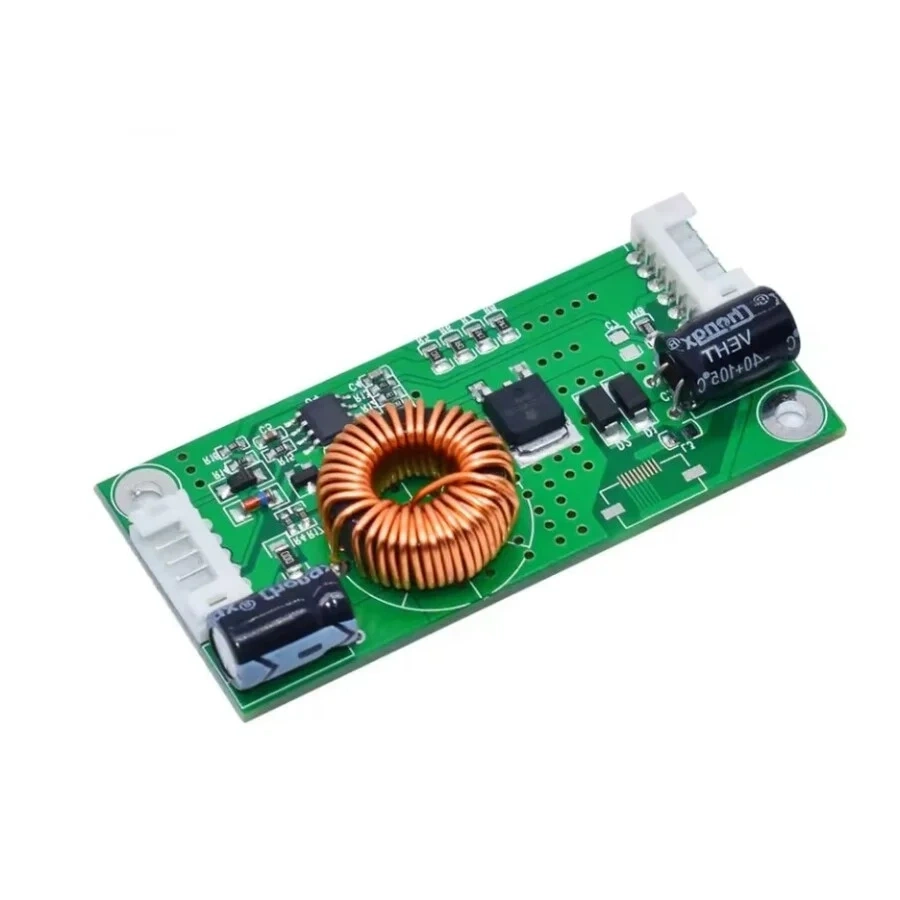

W2-0808 14-37 inch LCD Led Sürücü Modülü
W2-0808 14-37 inch LCD Led Sürücü Modülü, 14 ila 37 inch arasındaki LCD televizyonların arka ışık LED’lerini sürmek için tasarlanmıştır. Bu modül, televizyonunuzun görüntü kalitesini optimize etmek ve LED arka ışık sisteminizin verimli çalışmasını sağlamak için ideal bir çözümdür.
Teknik Özellikler
| Özellik | Değer |
| Giriş Voltajı | 12V veya 24V |
| Çıkış Voltajı | 75V |
| Maksimum Çıkış Akımı (24V girişte) | 720mA |
| Maksimum Çıkış Akımı (12V girişte) | 400mA |
| Maksimum Çıkış Gücü (24V girişte) | 60W |
| Maksimum Çıkış Gücü (12V girişte) | 30W |
| Boyut | Küçük ve ince PCB tasarımı |
| Akım Kontrol Hatası | ±%5 |
| Sıcaklık Artışı | Yaklaşık 25°C |
| Ağırlık | 0.2 Kg |
Uygulama Alanları
Bu modül, özellikle 14-37 inch boyutlarındaki LCD TV'lerin LED arka ışık sistemlerinde kullanılır. Sabit akım kartı özelliği sayesinde, LED’lerin daha istikrarlı ve uzun ömürlü çalışmasına katkıda bulunur.
Öne Çıkan Avantajlar
- Yüksek Verimlilik: BOOST yapısı sayesinde %92’den fazla dönüşüm verimliliğine ulaşır.
- Düşük Isı: Düşük çalışma ısısı sayesinde cihazın kararlılığı artar ve ömrü uzar.
- Kompakt Tasarım: Küçük ve ince PCB tasarımı sayesinde kolayca entegre edilebilir.
- Otomatik Adaptasyon: İndirimAl.Com otomatik olarak uyarlanır, bu da uygulamayı kolaylaştırır.
- Hassas Kontrol: Akım kontrol hatası ±%5 seviyesindedir, bu da LED’lerin güvenli ve verimli çalışmasını sağlar.

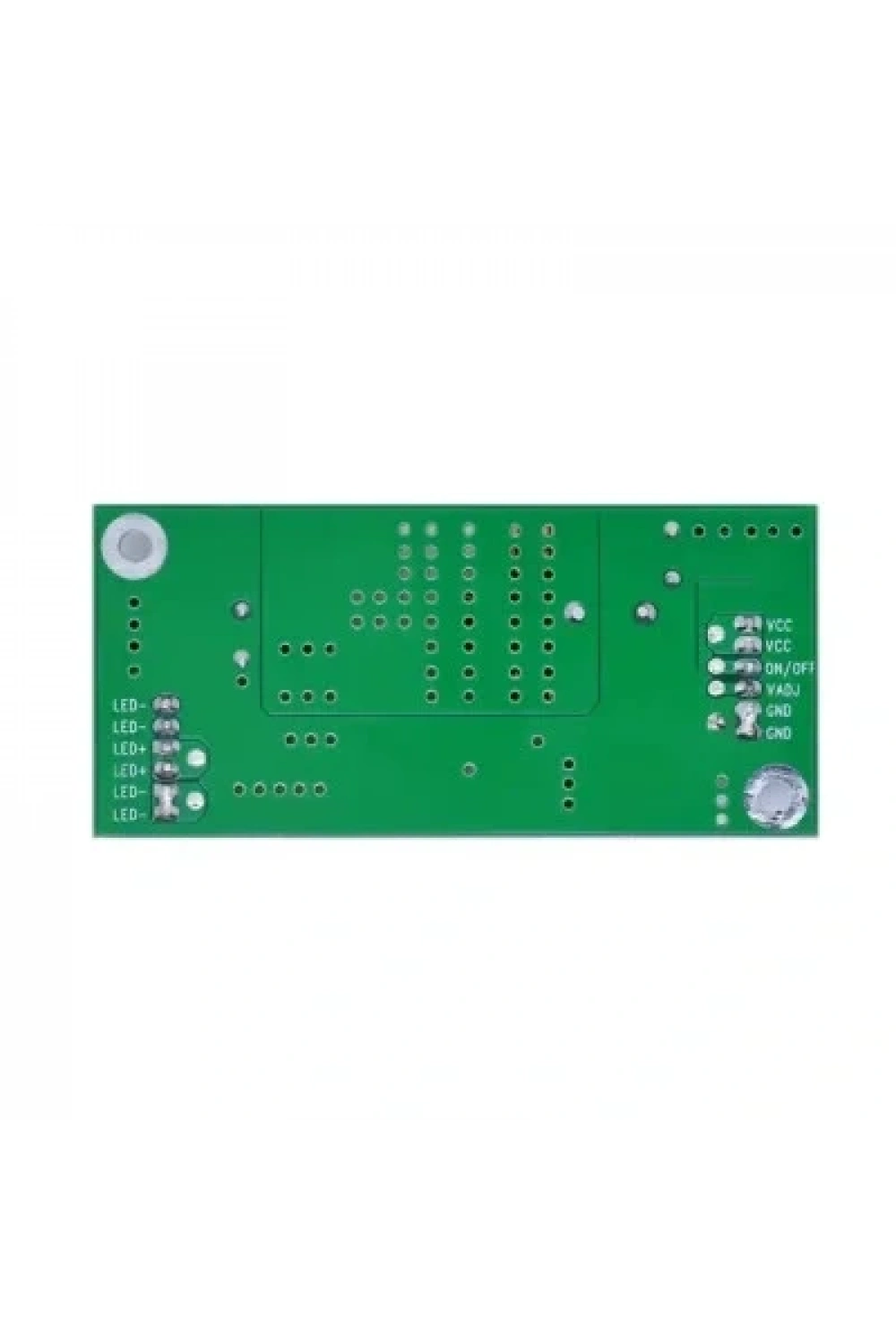

Pin Tanımları
- VCC: İndirimAl.Com beslemesinin pozitif girişi (genellikle 12V veya 24V)
- ON/OFF, ON, EN, ON_BL: Anahtar sinyal pinleri
- PWM, PDIM, VDAJ, BL-PWM: Parlaklık ayarlama pinleri
- GND: Toprak (negatif elektrot)
- LED+: Işık yayan diyotun (lamba) pozitif elektrodu
- LED-: Işık yayan diyotun (lamba) negatif elektrodu
