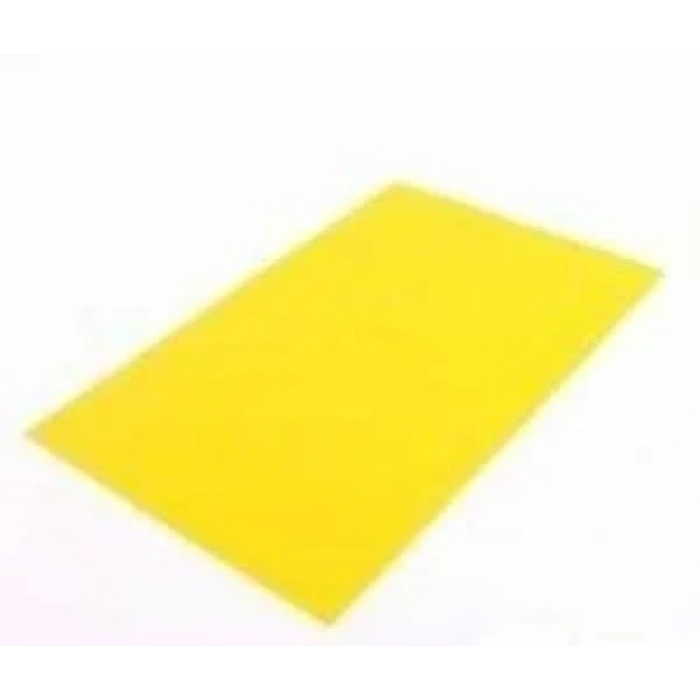

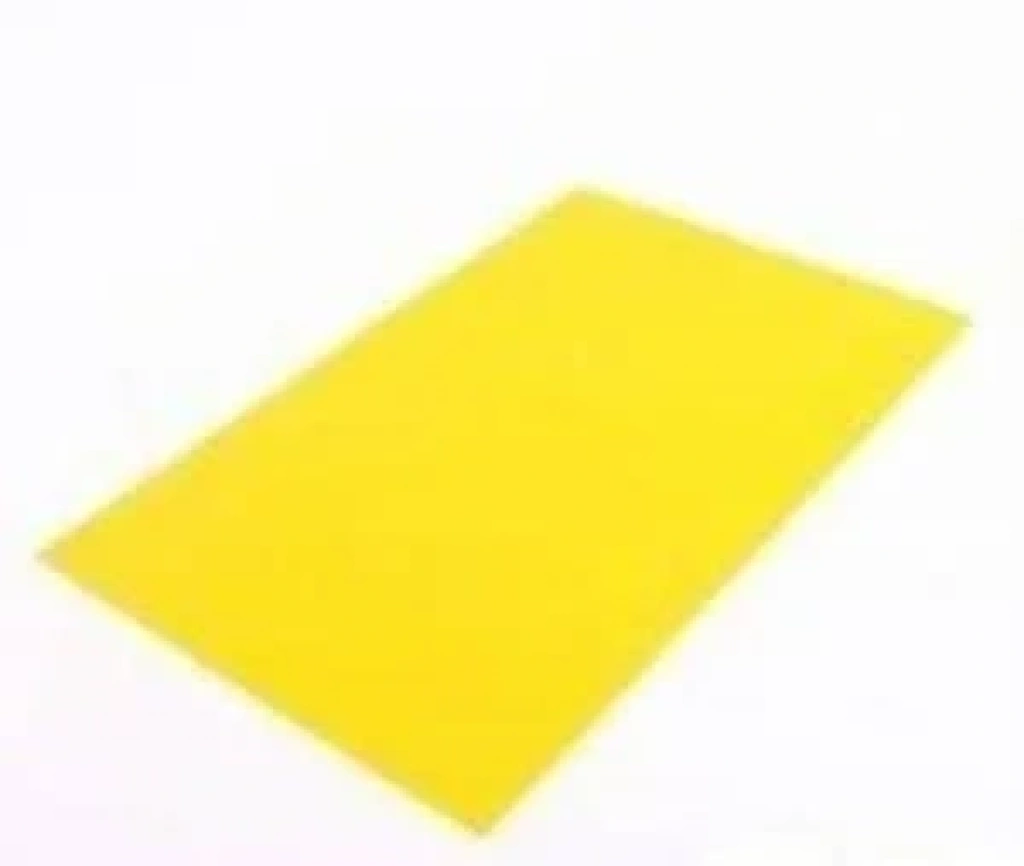

PNP Kağıdı - A4 Boyutu

PNP Kağıdı - A4 Boyutu

PNP Kağıdı, baskı devre üretimi için ütü metoduna pratik bir alternatif sunan, kuru film pozlama yönteminde kullanılan bir malzemedir. İki ince koruyucu tabaka arasında bulunan bu kağıt, devre şemanızı hassas bir şekilde aktarmanızı sağlar.

Teknik Özellikler

Kullanım Şekli

Öncelikle, temizlenmiş bakır plaketin üzerine kağıdın soyulan yüzeyi dikkatlice yapıştırılır. Hava kabarcığı oluşmamasına özen gösterilmelidir. Ardından, düşük ısıda bir laminasyon cihazı veya sabit ısıda bir ütü ile film plakete sabitlenir.

Baskı devresi şemanız, şeffaf film veya renksiz asetat üzerine yüksek çözünürlükte ve negatif olarak (renkleri ters çevrilerek) basılmalıdır. Plaket, film ve asetat, pozlama sırasında kaymayı önlemek için iki cam arasında sıkıştırılır.

Pozlama işlemi, UV floresan veya LED ışık kaynakları ile (2-3 dakika) veya bulunmadığı takdirde tasarruflu ampullerle (yollar belirginleşinceye kadar, yaklaşık 20-25 dakika) gerçekleştirilir.

Pozlama tamamlandıktan sonra filmin diğer yüzündeki koruyucu tabaka sökülerek, 1 gram geliştiriciyi 100 gram suda karıştırarak hazırladığınız saf sodyum karbonat çözeltisine atılır. Geliştirme işleminden sonra, asit çözeltisi yardımıyla istenmeyen kısımlar aşındırılır.

Uygulama Alanları

PNP Kağıdı, elektronik hobileriyle uğraşanlar, devre tasarımcıları ve PCB üretimi yapanlar için ideal bir çözümdür. Özellikle ev ortamında, düşük maliyetle ve hızlı bir şekilde baskı devre üretmek isteyenler için uygundur.

Öne Çıkan Avantajlar

• Ütü metoduna göre daha hassas ve kontrollü sonuçlar alınabilir.
• 4mil yol / 4mil boşluk (0.01mm / 0.01mm) hassasiyetine ulaşılabilir.
• Karanlık ortamda saklandığında ve kullanıldığında optimum performans gösterir.
• A4 boyutunda olup, ihtiyaca göre kesilerek kullanılabilir.

Önemli Uyarılar

• UV ışık sağlığa zararlıdır. Pozlama işlemi sırasında uygun koruyucu ekipman kullanın.
• Film, karanlık bir ortamda açılmalı ve işleme alınmalıdır. Kırmızı ışık kullanılabilir. Işık alması durumunda filmin performansı düşebilir.
• Ağırlık: 0.05 Kg
