DC Motor Gücü Nasıl Hesaplanır? Volt, Amper, Watt ve Verim Rehberi

Bir DC motor seçerken yalnızca çalışma voltajına bakmak yeterli değildir. Motorun yük altında çektiği akım, ilk hareket anındaki akım ihtiyacı, mekanik yük ve sistem verimi de hesaba katılmalıdır. Aksi halde motor beklenen performansı veremeyebilir; güç kaynağı kapanabilir veya motor sürücü kartı aşırı ısınabilir.

DC motorun elektriksel giriş gücü, temel olarak voltaj ile akımın çarpılmasıyla bulunur:

P_elektrik = V × I

Ancak bu formülden çıkan değer, motor milinden alınan mekanik güç değildir. Doğru motor, güç kaynağı ve sürücü seçimi için elektriksel güç ile mekanik güç arasındaki farkı; boşta, yükte ve zorlanma akımlarını birlikte değerlendirmek gerekir.

DC Motor Gücü Nedir?

Güç, bir sistemin enerjiyi ne kadar hızlı dönüştürdüğünü veya aktardığını ifade eder. Elektriksel güç watt (W) ile ölçülür. DC motor, güç kaynağından aldığı elektrik enerjisinin bir bölümünü mil üzerinde dönme hareketine çevirir. Enerjinin kalan kısmı sargı direnci, sürtünme, manyetik kayıplar ve ısı nedeniyle kaybolur.

Bu nedenle bir motor için iki farklı güçten söz edilir:

• Elektriksel giriş gücü: Motorun güç kaynağından çektiği güçtür.
• Mekanik çıkış gücü: Motor milinden kullanılabilir hareket olarak alınan güçtür.

Ürün sayfasında voltaj ve akım değerleri veriliyorsa elektriksel giriş gücü hesaplanabilir. Mekanik çıkış gücünü hesaplamak için ayrıca tork ve devir bilgileri gerekir.

Volt, Amper ve Watt Ne Anlama Gelir?

Motor güç hesabına başlamadan önce üç temel büyüklüğü ayırmak önemlidir.

Voltaj çoğunlukla motorun izin verilen çalışma aralığıyla sınırlıdır. Akım ise sabit değildir; motorun yüküne göre değişir. Aynı motor boşta dönerken az, yük altında çalışırken daha fazla, mili kilitlendiğinde ise çok daha yüksek akım çekebilir.

DC Motor Elektriksel Gücü Nasıl Hesaplanır?

Temel formül şöyledir:

P = V × I

Örneğin 12V ile çalışan ve belirli bir yük altında 2A çeken bir motorun o andaki elektriksel giriş gücü:

P = 12V × 2A = 24W

Bu sonuç, motorun kaynaktan yaklaşık 24W çektiğini gösterir. Motorun verimi bilinmiyorsa mildeki mekanik gücün 24W olduğu söylenemez.

Formül diğer iki büyüklüğü bulmak için de düzenlenebilir:

I = P / V

V = P / I

Örneğin 60W elektriksel giriş gücüne sahip 12V bir sistemin teorik akımı 60 / 12 = 5A olur. Bu değer, çalışma noktasına ait güç biliniyorsa anlamlıdır; motorun her koşulda tam olarak 5A çekeceği anlamına gelmez.

Boşta, Yükte ve Zorlanma Akımı Arasındaki Fark

DC motorlarda tek bir akım değerinden söz etmek yanıltıcı olabilir. Güç hesabı yapılırken motorun çalışma durumu belirtilmelidir.

Boşta akım

Motor miline harici yük bağlı değilken çekilen akımdır. Motor bu durumda yalnızca kendi sürtünmesini ve iç kayıplarını yenmeye çalışır. Boşta akım, gerçek proje tüketimini belirlemek için genellikle yeterli değildir.

Yük akımı

Motor bir tekerleği, fanı, pompayı veya mekanizmayı hareket ettirirken çekilen akımdır. Projenin normal çalışma gücü bu akım üzerinden değerlendirilmelidir. En güvenilir sonuç, gerçek mekanik yük altında ölçüm yapılarak elde edilir.

Zorlanma akımı

Motor mili dönemediğinde çekilen yüksek akımdır. Motor ilk anda durduğu için doğrudan yol verilen bir DC motorun kalkış akımı, kısa süreliğine zorlanma akımına yaklaşabilir. Gerçek tepe değer; güç kaynağının iç direnci, kablolar, sürücü, motor endüktansı ve mekanik yük tarafından sınırlandırılır. Zorlanma koşulu uzun sürerse motor sargıları, sürücü veya bağlantılar aşırı ısınabilir.

Güvenlik notu: Motoru bilerek kilitli tutarak uzun süre ölçüm yapmayın. Zorlanma akımı testi gerekiyorsa uygun ölçüm ekipmanı ve çok kısa test süresi kullanılmalıdır.

Gerçek Ürünle DC Motor Güç Hesabı

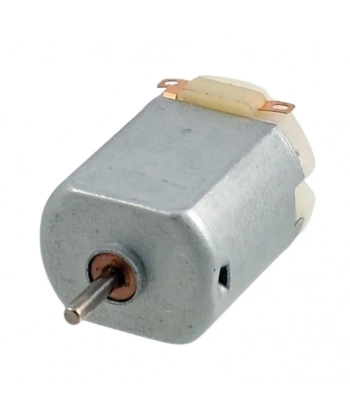

İndirimAl'daki 3V-6V DC 260 Motor için ürün sayfasında şu değerler verilir:

3V boşta güç hesabı

P = 3V × 0,07A = 0,21W

Motor 3V ile boşta dönerken yaklaşık 0,21W elektriksel güç çeker.

6V boşta güç hesabı

P = 6V × 0,09A = 0,54W

Motor 6V ile boşta dönerken yaklaşık 0,54W elektriksel güç çeker.

6V zorlanma gücü

P = 6V × 1A = 6W

Bu 6W değeri motorun sürekli mekanik çıkış gücü değildir. Mil kilitliyken çekilen elektriksel gücü gösterir ve önemli bir bölümü hızla ısıya dönüşür. Yine de sürücü ve güç kaynağının kısa süreli akım ihtiyacını değerlendirirken zorlanma akımı dikkate alınmalıdır.

Aynı besleme geriliminde ve kararlı çalışma sırasında normal yükteki elektriksel güç, genellikle boşta ve zorlanma değerleri arasında olur. Kesin değer için motor proje yükü altında çalışırken akım ölçülmelidir.

Mekanik Motor Gücü Nasıl Hesaplanır?

Motorun milinden alınan mekanik güç, tork ile açısal hızın çarpımıdır:

P_mekanik = τ × ω

Burada τ torku (N·m),ω ise açısal hızı (rad/s) ifade eder. Devir bilgisi RPM olarak veriliyorsa açısal hız şu şekilde bulunur:

ω = (2π × RPM) / 60

Örneğin bir motor belirli çalışma noktasında 0,2N·m tork üretip 300 RPM ile dönüyorsa:

ω = (2π × 300) / 60 ≈ 31,42 rad/s

P_mekanik = 0,2 × 31,42 ≈ 6,28W

Bu hesap için tork ve devir değerlerinin aynı çalışma noktasına ait olması gerekir. Boşta devir ile zorlanma torkunu birbiriyle çarpmak gerçek dışı bir sonuç verir; çünkü motor boşta en yüksek devire yaklaşırken torku düşüktür, mil kilitliyken ise devir sıfırdır.

Motor Verimi Nasıl Hesaplanır?

Verim, mekanik çıkış gücünün elektriksel giriş gücüne oranıdır:

Verim (%) = (P_mekanik / P_elektrik) × 100

Örneğin motor yük altında 24W elektriksel güç çekiyor ve milde 18W mekanik güç üretiyorsa:

Verim = (18 / 24) × 100 = %75

Aradaki 6W; sargı, sürtünme ve diğer kayıplar nedeniyle ağırlıklı olarak ısıya dönüşür. Bu yüzden motorun çektiği elektriksel güç ile kullanılabilir mekanik güç aynı kabul edilmemelidir.

DC Motor İçin Güç Kaynağı Nasıl Seçilir?

Güç kaynağı seçiminde voltaj ve akım ayrı ayrı kontrol edilmelidir.

1. Voltaj motorla uyumlu olmalı

Kaynak voltajı motorun belirtilen çalışma aralığında kalmalıdır. Örneğin 3-6V motoru 12V kaynağa doğrudan bağlamak doğru değildir. PWM ile ortalama gücü azaltmak, motor sürücüsünün ve motorun izin verilen tepe voltajı sınırlarını ortadan kaldırmaz.

2. Kaynak yeterli akımı sağlayabilmeli

Güç kaynağı, normal yük akımını sürekli; kalkış akımını ise kısa süreli karşılayabilmelidir. Birden fazla motor varsa eş zamanlı çalışabilecek motorların akım ihtiyaçları birlikte değerlendirilir.

İki adet 6V DC 260 motor için yalnızca doğrulanmış zorlanma değerini temel alan teorik en kötü durum:

I_toplam = 1A + 1A = 2A

Kablolar, konnektörler ve sürücü kayıpları da hesaba katılmalıdır. Motorun sürekli kilitli çalışması normal bir tasarım koşulu değildir; mekanik sistem sık sık kilitleniyorsa sorun daha güçlü kaynakla gizlenmemeli, yük ve motor seçimi yeniden değerlendirilmelidir.

3. Gerilim düşümü kontrol edilmeli

Motor kalkarken sistem yeniden başlıyor veya hız aniden düşüyorsa kaynak yetersiz olabilir. İnce ve uzun kablolar, zayıf pil yuvaları veya yetersiz konnektörler de gerilim düşümüne neden olabilir.

Motor Sürücü Kartı Nasıl Seçilir?

Mikrodenetleyici pinleri motoru doğrudan beslemek için tasarlanmamıştır. Yön ve hız kontrolü gereken projelerde uygun bir motor sürücü kullanılmalıdır.

Sürücü seçerken şunları kontrol edin:

• Motor voltajı sürücünün çalışma aralığında mı?
• Normal ve zorlanma akımları sürücünün sınırlarına uygun mu?
• Tek yön, çift yön veya iki motor kontrolü mü gerekiyor?
• PWM ile hız kontrolü gerekli mi?
• Aşırı akım ve aşırı sıcaklık koruması var mı?
• Kartın akım sınırı sürekli değer mi, kısa süreli tepe değeri mi?

Örneğin DRV8833 2 Kanal DC Motor Sürücüsü, ürün sayfasına göre 3-10V DC besleme aralığına ve iki kanallı H-köprü yapısına sahiptir. Aşırı akım, kısa devre, düşük voltaj ve aşırı ısınma korumaları bulunur. Aynı sayfada nominal akım 2A, tepe akımı ise her çıkış için dahili sınırlamayla 2A olarak listelenir. Süre ve termal koşullar açıklanmadığı için bu değer kartın her koşulda sürekli 2A sağlayacağı şeklinde yorumlanmamalıdır. Motorun normal ve zorlanma akımları gerçek yükte ayrıca karşılaştırılmalıdır.

Yalnızca manuel hız ayarı gereken uygulamalarda 3A PWM Hız Kontrol Devresi değerlendirilebilir. Ürün sayfasında 6-28V giriş, 3A maksimum akım, 80W maksimum yük gücü ve %0-%100 ayar aralığı belirtilir. Akım ve güç sınırları aynı anda geçerlidir; hangisine önce ulaşılırsa o sınır esas alınmalıdır. Örneğin 6V altında 3A, 18W elektriksel güce karşılık gelir. Ayrıca “maksimum” değer sürekli çalışma garantisi değildir; soğutma ve bağlantı koşulları kontrol edilmelidir. Kartın minimum giriş gerilimi 6V olduğundan 3V ile çalıştırılacak bir motor sistemi için uygun değildir.

Multimetre ile Motor Akımı Nasıl Ölçülür?

Motorun gerçek yükte çektiği gücü bulmak için voltaj ve akım ölçülebilir.

1. Multimetrenin akım ölçüm sınırının motorun kalkış akımından yüksek olduğunu doğrulayın.
2. Akım ölçümü için multimetreyi motor devresine seri bağlayın.
3. Voltajı motor uçlarına paralel ölçün.
4. Motoru gerçek mekanik yük altında çalıştırın.
5. Kararlı çalışma değerini ve mümkünse kalkıştaki tepe değeri kaydedin.
6. Ölçülen voltaj ile akımı çarparak o andaki elektriksel giriş gücünü bulun.

Uyarı: Akım modundaki multimetre doğrudan güç kaynağı uçlarına paralel bağlanmamalıdır. Bu bağlantı kısa devreye, sigortanın atmasına veya cihazın zarar görmesine neden olabilir.

DC Motor Güç Hesabında Sık Yapılan Hatalar

Boşta akımı çalışma akımı kabul etmek

Boşta akım yalnızca motorun yüksüz durumunu gösterir. Tekerlek, fan veya mekanizma bağlandığında akım yükselir.

Zorlanma gücünü motorun sürekli gücü sanmak

Mil kilitliyken mekanik çıkış gücü sıfırdır; çünkü dönüş yoktur. Çekilen yüksek elektriksel güç büyük ölçüde ısıya dönüşür.

Watt değeri uyduğu için sürücüyü uygun kabul etmek

Aynı watt değerine sahip iki sistem farklı voltaj ve akımlarda çalışabilir. Sürücü seçiminde voltaj ve akım sınırları ayrı ayrı kontrol edilmelidir.

Kalkış akımını hesaba katmamak

Güç kaynağı normal çalışmayı karşılayabildiği halde motor ilk hareket anında sistemin gerilimini düşürebilir. Özellikle pille çalışan ve birden fazla motor içeren projelerde bu fark belirgindir.

Elektriksel güç ile mekanik gücü eşit kabul etmek

Motor yüzde 100 verimli değildir. Milde gereken mekanik güç biliniyorsa motor ve kaynak seçimi verim kayıpları düşünülerek yapılmalıdır.

Hızlı Seçim Kontrol Listesi

Bir DC motor sistemi kurmadan önce şu soruları yanıtlayın:

• Motorun izin verilen voltaj aralığı nedir?
• Boşta, normal yükte ve zorlanma akımı nedir?
• Yükün ihtiyaç duyduğu tork ve devir nedir?
• Güç kaynağı kalkış akımını karşılayabiliyor mu?
• Sürücünün voltaj ve akım sınırları uygun mu?
• Kablo ve konnektörler akıma uygun mu?
• Motor uzun süre mi, aralıklı mı çalışacak?
• Sıkışma veya aşırı yük durumunda koruma var mı?

Sık Sorulan Sorular

DC motor kaç watt çeker?

Motorun çektiği güç çalışma durumuna göre değişir. O andaki elektriksel giriş gücü, motor uçlarındaki voltaj ile çekilen akımın çarpılmasıyla bulunur: P = V × I.

12V 5A motor kaç watt eder?

Motor gerçekten 12V altında 5A çekiyorsa elektriksel giriş gücü 12 × 5 = 60W olur. Bunun mekanik çıkış gücü olduğu söylenemez; mekanik güç için verim veya tork-devir bilgisi gerekir.

Güç kaynağının amperi yüksek olursa motor yanar mı?

Uygun voltajlı bir güç kaynağının sağlayabileceği maksimum akımın yüksek olması, motorun bu akımın tamamını zorla çekeceği anlamına gelmez. Motor yüküne göre akım çeker. Ancak kısa devre ve sıkışma durumlarında koruma bulunmalı; kaynak, sürücü ve kablolar doğru boyutlandırılmalıdır.

DC motor neden kalkışta fazla akım çeker?

Motor henüz dönmediği anda karşı elektromotor kuvvet oluşmamıştır. Bu nedenle doğrudan yol verilen motorun kalkış akımı normal çalışma değerinden yüksek olabilir ve kısa süreliğine zorlanma akımına yaklaşabilir. Gerçek tepe akımı kaynak, sürücü, kablo ve motor özellikleri sınırlar.

Motorun mekanik gücü yalnızca volt ve amperle bulunabilir mi?

Hayır. Volt ve amper elektriksel giriş gücünü verir. Mekanik çıkış gücü için aynı çalışma noktasındaki tork ve devir bilgisi ya da motor verimi gerekir.

Sonuç

DC motor güç hesabının başlangıç noktası P = V × I formülüdür; fakat doğru sistem seçimi için bu formül tek başına yeterli değildir. Boşta akım gerçek yük tüketimini göstermez, zorlanma akımı sürekli çalışma değeri değildir ve elektriksel giriş gücü mekanik çıkış gücüne eşit değildir.

Önce motorun voltaj, yük akımı, zorlanma akımı, tork ve devir gereksinimlerini belirleyin. Ardından güç kaynağını, motor sürücüsünü, kabloları ve koruma elemanlarını sistem olarak değerlendirin. Projenize uygun seçenekleri karşılaştırmak için DC Motorlar ile Motor ve Motor Sürücü Kartları kategorilerini inceleyebilirsiniz.
