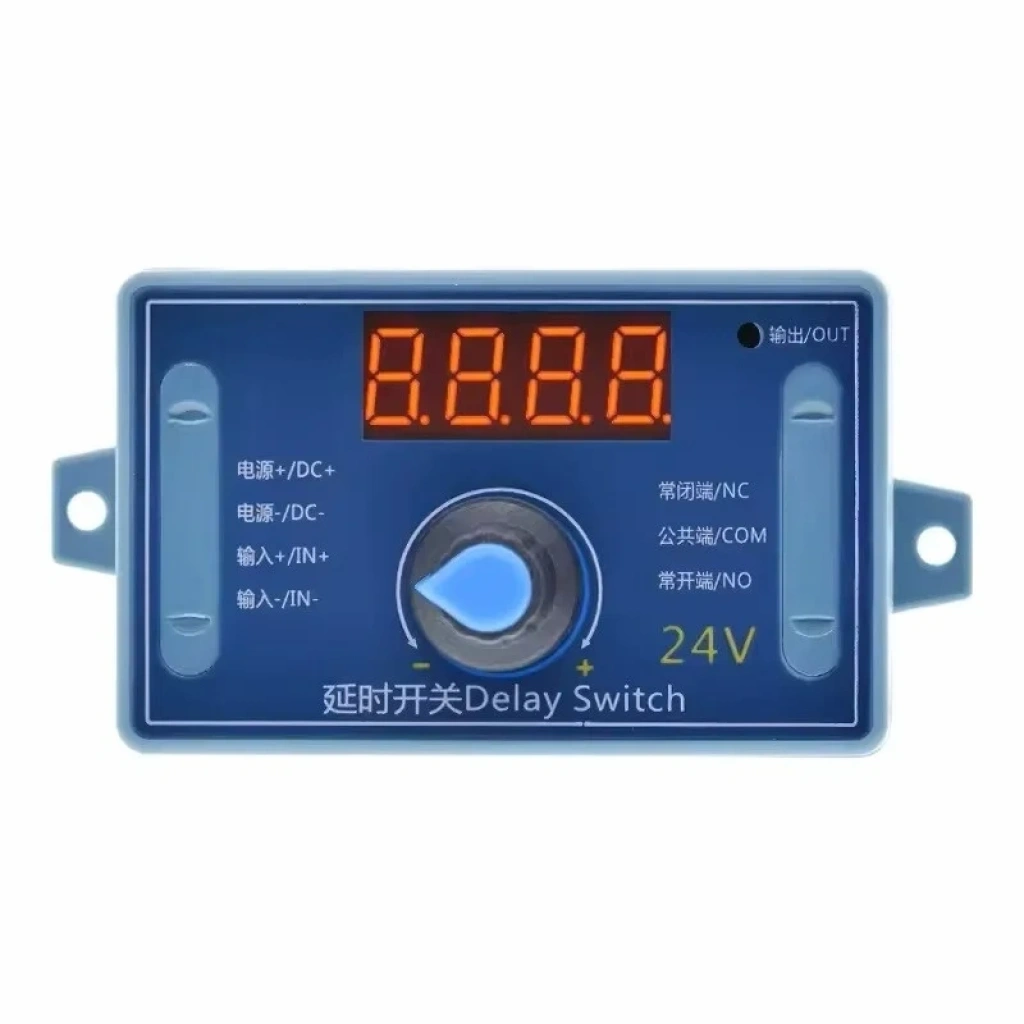

24V Zaman Ayarlı Röle Modülü 32 Modlu - Kutulu

24V Zaman Ayarlı Röle Modülü 32 Modlu - Kutulu

Asagidaki duz metni semantik HTML yapisina donusturuldu.

Teknik Özellikler

Uygulama Alanları

Bu röle modülü, otomasyon projelerinde, zaman kontrollü devrelerde, endüstriyel uygulamalarda, ev otomasyon sistemlerinde ve daha birçok alanda kullanılabilir. Özellikle, belirli bir süre sonra etkinleşmesi veya devre dışı kalması gereken cihazları kontrol etmek için idealdir.

Öne Çıkan Avantajlar

• Geniş Zaman Aralığı: 0,1 ile 999 dakika arasında ayarlanabilir zamanlama seçenekleri sunar.
• Çoklu Çalışma Modları: 32 farklı çalışma modu sayesinde çeşitli senaryolara uyum sağlar.
• Hafıza Fonksiyonu: Ayarları saklar ve güç kesintilerinden sonra bile aynı ayarları kullanmaya devam eder.
• Kolay Mod Ayarlama: Ürün üzerindeki enkoder sayesinde mod seçimi ve süre ayarlaması kolaylıkla yapılabilir.
• Kompakt Tasarım: 70.3x44.2x23mm boyutlarıyla dar alanlarda bile kullanıma uygundur.

Mod Ayarlama ve Kullanım

Enkoder üzerindeki kısa basışlar cihazı açıp kapatır. Uzun basış (yaklaşık 3 saniye) mod seçim ekranına erişmenizi sağlar. Enkoderi sağa-sola çevirerek istediğiniz modu seçebilir, tekrar uzun basışla seçtiğiniz moda girebilirsiniz. Süre ayarı için enkoderi çevirin ve kısa basışlarla süreyi ayarlayın. Ayarı kaydetmek için uzun basış yapın. (Modda A-B süreleri varsa diğer süreye geçiş için tekrar uzun basış yapmanız gerekmektedir).

Modlar

P-11: Jog modu (sinyal girişi ve bağlantısı yok).

P-12: Kendinden kilitleme modu (röle durumu her tetiklemede tersine döner).

P-13: Tetiklendikten sonra röle, gecikmeli olarak çekilir ve kesilir. Tetik gecikmesi geçersizdir.

P-14: Tetiklendikten sonra röle çeker ve zaman gecikmeli olarak kesilir. Tetik gecikmesi yeniden zamanlamayı başlatır.

P-15: Tetiklendikten sonra röle çeker ve gecikme süresi bittikten sonra kesilir; gecikme süresince birikimli zamanlayıcı tetiklenir.

P-16: Tetiklendikten sonra röle, A süresi gecikmeli olarak çeker ve kesilir; gecikme sırasında sıfırlama tetiklenir (röle bağlantısı kesilir).

P-17: Tetiklendikten sonra röle sinyal süresince çeker, giriş sinyali kaybolduğunda gecikmeli olarak kesilir; gecikme süresince röle çekmeyi sürdürmek için yeniden tetiklenir ve zamanlama son sinyal kaybolana kadar durur.

P-18: Güç açıldıktan hemen sonra röle çeker ve 1 saniye gecikmeli olarak kesilir; bir sonraki güce kadar.

P-21: Sinyal verildiğinde röle gecikmeli olarak çeker.

P-22: Sürekli sinyal verildiğinde, zaman aşımından sonra röle çeker; sinyal kaybolduğunda röle açılır.

P-23: Sinyal birden fazla kez kaybolduğunda röle çeker; sinyal olduğunda röle keser.

P-24: Sürekli sinyal verildiğinde, zaman aşımından sonra röle çeker; sinyal 1 saatten fazla kaybolduğunda röle açılır.

P-25: Sürekli sinyal verildiğinde, röle bir süreyi geçtikten sonra çeker; tekrar sürekli sinyal verildiğinde, röle bir süreyi geçtikten sonra kapanır.

P-26: Sinyal verildiğinde röle bir süre çektikten sonra kesilir; sinyal kaybolduktan sonra röle ikinci bir çekmeden sonra durur.

P-27: Darbe sinyali (yükselen veya düşen kenar) olduğunda röle kesilir, nabız sinyali olmadığında röle gecikmeli olarak çeker.

P-28: Güç açıldıktan sonra röle gecikmeli olarak çeker ve güç kapanana kadar çekmeyi sürdürür.

P-31: Güç açıldıktan sonra röle A süresince çeker ve sonsuz döngüde B süresince keser; güç kapalıyken durur.

P-32: Sürekli sinyal olduğunda röle bir defa çeker, B süresince keser ve sonsuz döngüye girer; sinyal kaybolduğunda döngü sonlandırılır.

P-33: Bir defa sinyal verildiğinde röle bir defa çeker, B süresince keser ve sonsuz döngüye girer; döngüyü sonlandırmak için başka bir sinyal verilir.

P-34: Güç açıldıktan sonra röle A gecikme süresinden sonra çeker ve B süresince çektikten sonra keser.

P-35: Sinyal verildiğinde gecikme süresinden sonra A, röle B çektikten sonra çeker ve çeker.

P-36: Sürekli sinyal verildiğinde, A süresi aşıldıktan sonra röle B süresince açılır ve kapanır; sinyal kaybolduğunda zamanlama temizlenir ve röle kapanır.

P-37: Sinyal olduğunda, bir süre kapatıldıktan sonra röle otomatik olarak kesilir ve B süresi bağlantısızlık sayılır. Sinyal tetikleyici A+B süresince geçersizdir.

P-38: Sinyal olduğunda, röle çekme süresinden sonra otomatik olarak kesilir-a, B süresinin kesilmesinden sonra sayıldıktan sonra, çekme süresinden sonra otomatik olarak kesilir-tekrar.

P-41: Sinyal hareket etmez; sinyal kaybolur ve tetiklenir; röle gecikmeli olarak çeker ve birleştirir.

P-Sinyal kaybolur. Gecikme süresinden sonra röle çeker; gecikme süresinden sonra B, röle keser.

P-43: Sinyal kaybolur. Kayboluş A zamanını geçtikten sonra röle çeker; B zamanını geciktirdikten sonra röle açılır.

P-44: Güç açıldıktan sonra röle A süresince çeker ve B süresince keser; C döngüsünden sonra röle kapanır ve durur.

P-45: Güç açıldıktan sonra eylem yok; sinyal verildiğinde röle bir süre çeker ve B süresince keser; röle C döngüsünden sonra kapanır ve durdurulur; sinyal verildiğinde tekrar çalıştırılır.

P-46: Sinyal birden fazla kez geçtikten sonra röle çeker; çekmeye devam eder; güç durur.

P-47: Sinyal bir kez geçtikten sonra röle çeker; B süresi için çekildiğinde bağlantısı kesilir.

P-48: C süresince, sürekli olarak sinyali birden fazla kez geçtikten sonra röle B süresinden sonra kesilir ve durur.

Ağırlık: 0.1 Kg.
