5V Zaman Ayarlı Röle Modülü 32 Modlu

5V Zaman Ayarlı Röle Modülü 32 Modlu

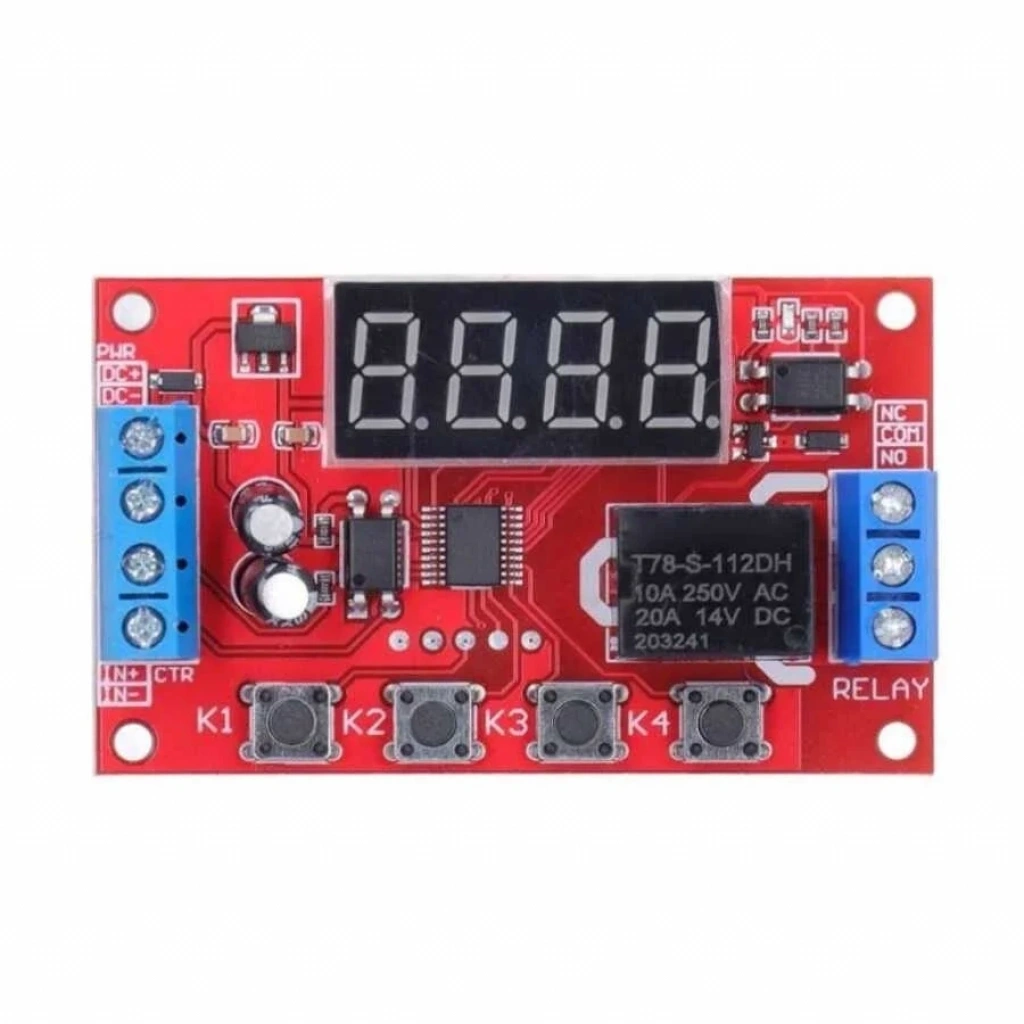

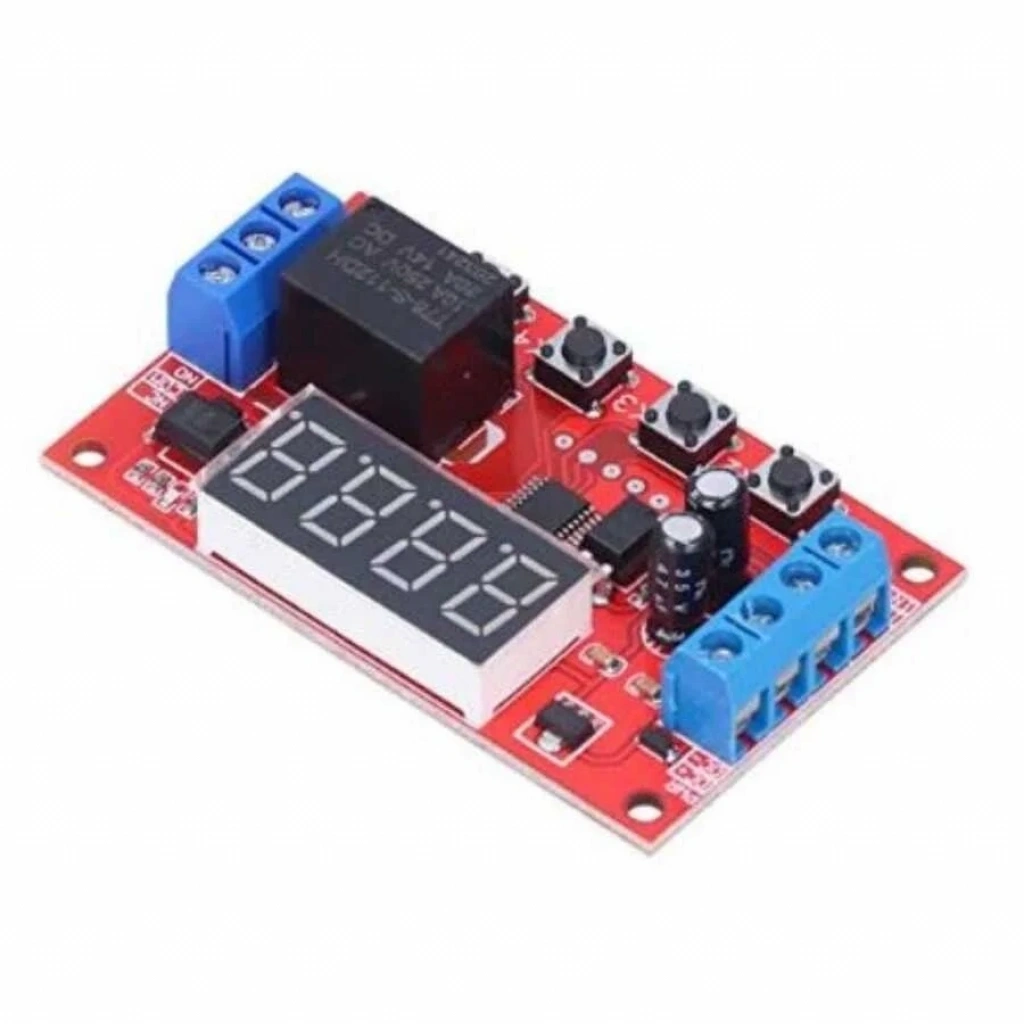

Bu 5V zaman ayarlı röle modülü, çeşitli uygulamalarda hassas zamanlama kontrolü sağlamak için tasarlanmıştır. 5VDC güç kaynağıyla çalışan bu modül, 0,1 saniye ile 999 dakika arasında ayarlanabilir zamanlama süreleri sunar ve 32 farklı çalışma modu ile geniş bir kullanım yelpazesine sahiptir.

Teknik Özellikler

Uygulama Alanları

Bu röle modülü, otomasyon projeleri, akıllı ev sistemleri, endüstriyel kontrol uygulamaları, zamanlayıcı devreleri ve daha birçok alanda kullanılabilir. Özellikle belirli bir süre sonra bir cihazı otomatik olarak açıp kapatmak, gecikmeli başlatma veya durdurma işlemlerini gerçekleştirmek için idealdir.

Öne Çıkan Avantajlar

• 32 Farklı Çalışma Modu: İhtiyaç duyduğunuz zamanlama senaryosunu gerçekleştirebilecek geniş bir mod yelpazesi sunar.
• Geniş Zaman Aralığı: 0,1 saniye ile 999 dakika arasında ayarlanabilir zamanlama süreleri sayesinde farklı uygulamalara uyum sağlar.
• Hafıza Fonksiyonu: Ayarlanan zamanlama değerlerini saklayarak, güç kesintilerinden sonra bile aynı ayarları kullanmanızı sağlar.
• Kompakt Tasarım: Küçük boyutları sayesinde kolayca entegre edilebilir.

Modlar

Bu modül aşağıdaki çalışma modlarını destekler:

• P-11: Jog modu, sinyal girişi ve bağlantısı olmadan çalışır.
• P-12: Kendinden kilitleme modu, her tetiklemede rölenin durumunu değiştirir.
• P-13: Tetiklendikten sonra röle, belirlenen gecikme süresinden sonra çekilir ve kesilir. Tetikleme gecikmesi sırasında geçersizdir.
• P-14: Tetiklendikten sonra röle çekilir ve gecikme süresi dolduktan sonra kesilir. Tetikleme gecikmesi sırasında yeniden zamanlama başlatılır.
• P-15: Tetiklendikten sonra röle çekilir ve gecikme süresi dolduktan sonra kesilir. Gecikme süresince birikimli zamanlayıcı tetiklenir.
• P-16: Tetiklendikten sonra röle, A süresini geciktirerek çekilir ve kesilir. Gecikme sırasında sıfırlama tetiklenir (röle bağlantısı kesilir).
• P-17: Tetiklendikten sonra röle, sinyal süresi boyunca çekili kalır. Sinyal kaybolduğunda, gecikme süresi dolduktan sonra kesilir. Gecikme süresince tekrar tetikleme mümkündür.
• P-18: Güç açıldıktan hemen sonra röle çekilir ve 1 saniye gecikmeyle kesilir. Bir sonraki güç açılana kadar bu durum devam eder.
• P-21: Sinyal uygulandığında röle, gecikme süresi dolduktan sonra çekilir.
• P-22: Sürekli sinyal uygulandığında röle, zaman aşımından sonra çekilir. Sinyal kesildiğinde röle açılır.
• P-23: Sinyal birden fazla kez kesildiğinde röle çekilir. Sinyal geldiğinde röle kesilir.
• P-24: Sürekli sinyal uygulandığında röle zaman aşımından sonra çekilir. Sinyal 1 saatten fazla kesildiğinde röle açılır.
• P-25: Sürekli sinyal uygulandığında röle, belirli bir süreden sonra çekilir. Tekrar sürekli sinyal uygulandığında röle, belirli bir süreden sonra kapanır.
• P-26: Bir sinyal uygulandığında röle belirli bir süre çekili kalır ve sonra kesilir. Sinyal kesildikten sonra röle ikinci bir tetiklemeyle durur.
• P-27: Bir darbe sinyali (yükselen veya düşen kenar) algılandığında röle kesilir. Darbe sinyali yokken röle, gecikme süresi dolduktan sonra çekilir.
• P-28: Güç açıldıktan sonra röle, gecikme süresi dolduktan sonra çekilir ve güç kapanana kadar çekili kalır.
• P-31: Güç açıldıktan sonra röle A süresince çekilir ve sonsuz bir döngüde B süresince kesilir. Güç kapatıldığında durur.
• P-32: Sürekli sinyal uygulandığında röle bir seferde çekilir, B süresince kesilir ve sonsuz bir döngüye girer. Sinyal kesildiğinde döngü sonlandırılır.
• P-33: Bir sinyal uygulandığında röle bir seferde çekilir, B süresince kesilir ve sonsuz bir döngüye girer. Döngüyü sonlandırmak için başka bir sinyal uygulanır.
• P-34: Güç açıldıktan sonra röle A gecikme süresinden sonra çekilir ve B süresince çekildikten sonra kesilir.
• P-35: Bir sinyal uygulandığında gecikme süresi dolduktan sonra röle çekilir ve B süresince çekili kalır.
• P-36: Sürekli sinyal uygulandığında röle, A süresi dolduktan sonra çekilir ve B süresi dolduktan sonra kesilir. Sinyal kesildiğinde zamanlama sıfırlanır ve röle kapanır.
• P-37: Bir sinyal uygulandığında röle otomatik olarak kesilir ve B süresi dolduktan sonra saymaya başlar. Sinyal, A+B süresince geçersizdir.
• P-38: Bir sinyal uygulandığında röle çekme süresi dolduktan sonra otomatik olarak kesilir. B süresi dolduktan sonra saymaya devam eder ve çekme süresi dolduktan sonra tekrar kesilir.
• P-41: Sinyal hareketsizdir. Sinyal kesildiğinde tetiklenir. Röle, kesilmeyi sağlamak için gecikme süresi boyunca çekili kalır.
• P-42: Sinyal kesilir. Gecikme süresi dolduktan sonra röle çekilir. Gecikme süresi dolduktan sonra B süresince röle kesilir.
• P-43: Sinyal kesilir. Kesilme A süresini aştıktan sonra röle çekilir. B süresi gecikmesinden sonra röle açılır.
• P-44: Güç açıldıktan sonra röle A süresince çekilir ve B süresince kesilir. C döngüsünden sonra röle kapanır ve durur.
• P-45: Güç açıldıktan sonra herhangi bir eylem olmaz. Sinyal uygulandığında röle bir süre çekilir ve B süresince kesilir. Röle C döngüsünden sonra kapanır ve durur. Sinyal uygulandığında tekrar çalışır.
• P-46: Sinyal birden fazla kez uygulandığında röle çekilir ve çekili kalır. Güç kesildiğinde durur.
• P-47: Sinyal bir kez uygulandığında röle çekilir. B süresi boyunca çekildikten sonra kesilir.
• P-48: C süresince sürekli sinyal uygulandığında röle B süresinden sonra kesilir ve durur.
