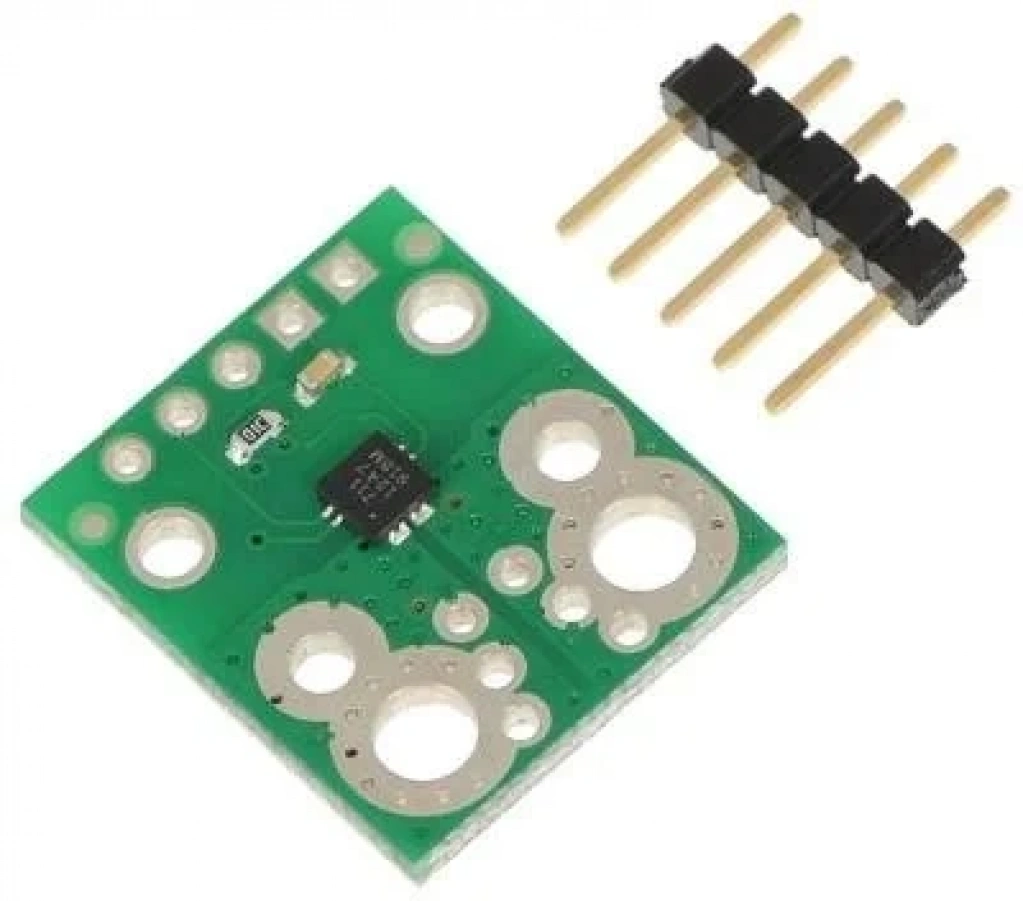

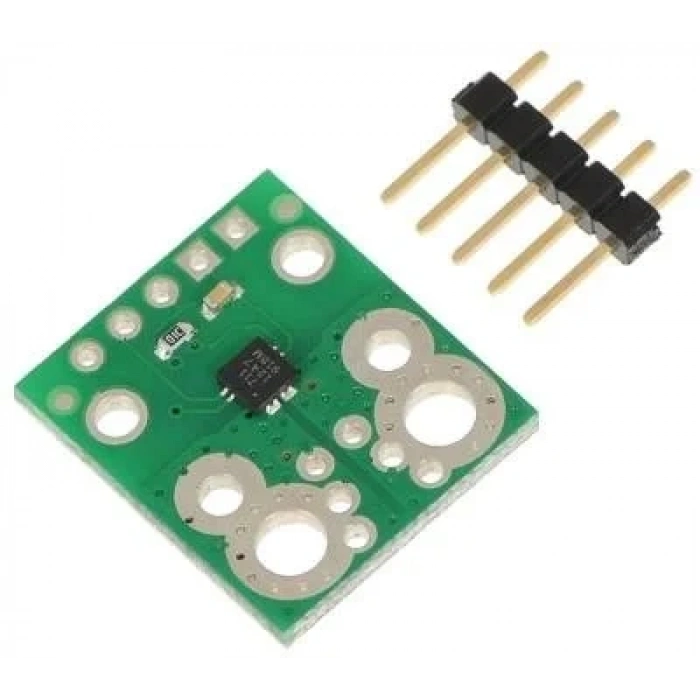

ACS711EX Akım Sensörü -31A / +31A, akım ölçümü uygulamaları için tasarlanmış, güvenilir ve hassas bir sensördür. Allegro’nun ACS711KEXLT-31AB-T Hall efekt bazlı lineer akım sensörü için geliştirilmiş bir taşıyıcı kart veya ana kart olarak kullanılabilir. Bu sensör, doğru ölçümler elde etmek için kullanmadan önce ACS711 datasheet'inin dikkatlice incelenmesini öneririz.

Bu akım sensörü, 3 V ila 5.5 V arasında geniş bir gerilim aralığında çalışabilir ve 3,3 V besleme gerilimiyle 45 mV/A, 5 V besleme gerilimiyle ise 68 mV/A çıkış hassasiyeti sunar.

Teknik Özellikler

Uygulama Alanları

Bu sensör, güç kaynakları, DC-DC dönüştürücüler, yük izleme, aşırı akım koruması ve diğer akım algılama uygulamalarında idealdir. Hall etkisi sensörü sayesinde, akım yolu sensörün elektroniğinden elektriksel olarak izole edilebilir, böylece 100 V'a kadar olan uygulamalarda güvenli bir şekilde kullanılabilir.

Öne Çıkan Avantajlar

• Yüksek Doğruluk: Oda sıcaklığında ±%4 tipik toplam hata payıyla fabrika kalibrasyonlu.
• Güvenilirlik: Yüksek stabiliteye sahip çıkış ofseti ve sıfır manyetik histerezi özelliği.
• Aşırı Akım Koruması: 31 A'yı aşan akımlarda düşük mandallanan FAULT çıkışı.
• Kompakt Tasarım: PCB'de 2 oz bakır kullanılarak güç kaybı minimize edilmiştir.
• Kolay Entegrasyon: Vcc ve GND pinleri aracılığıyla basit bağlantı.

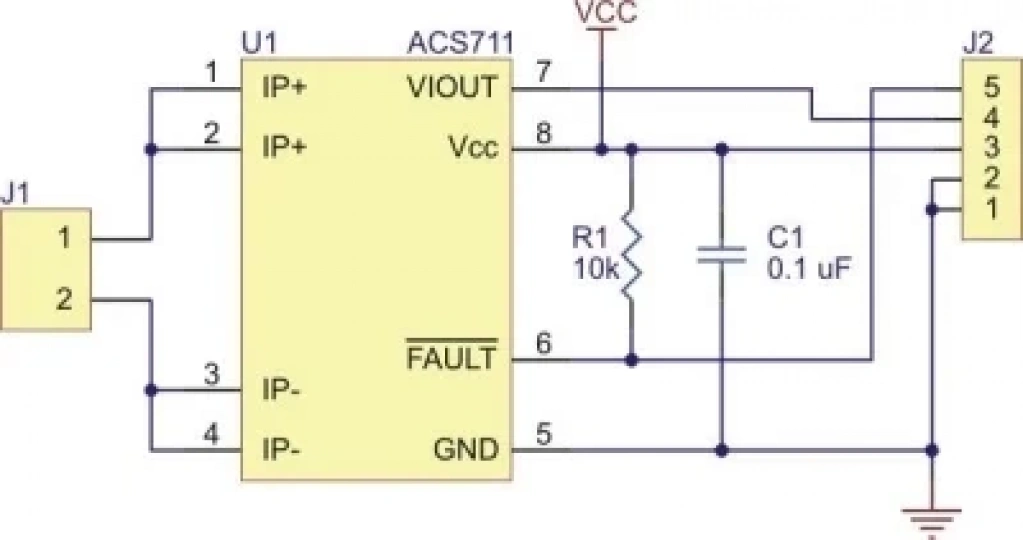

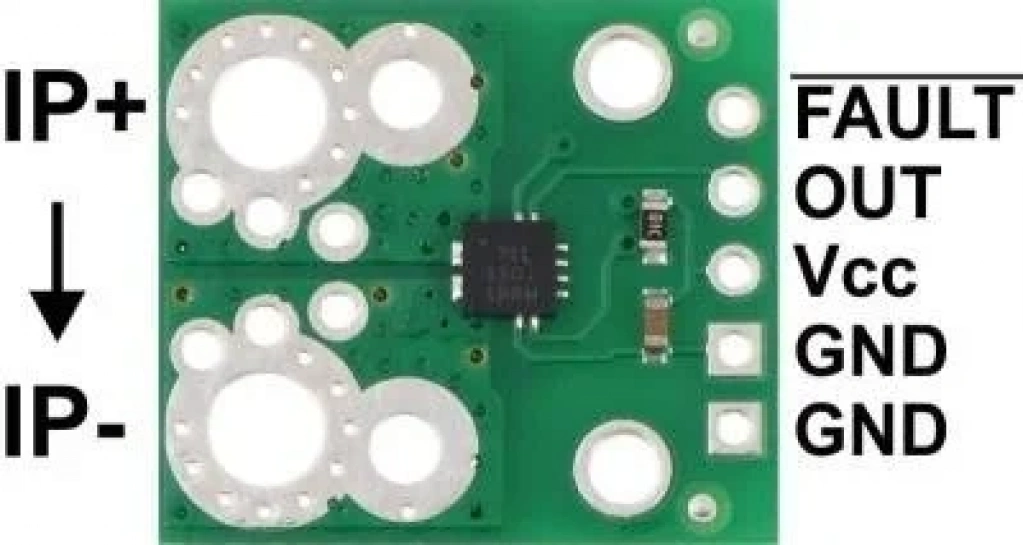

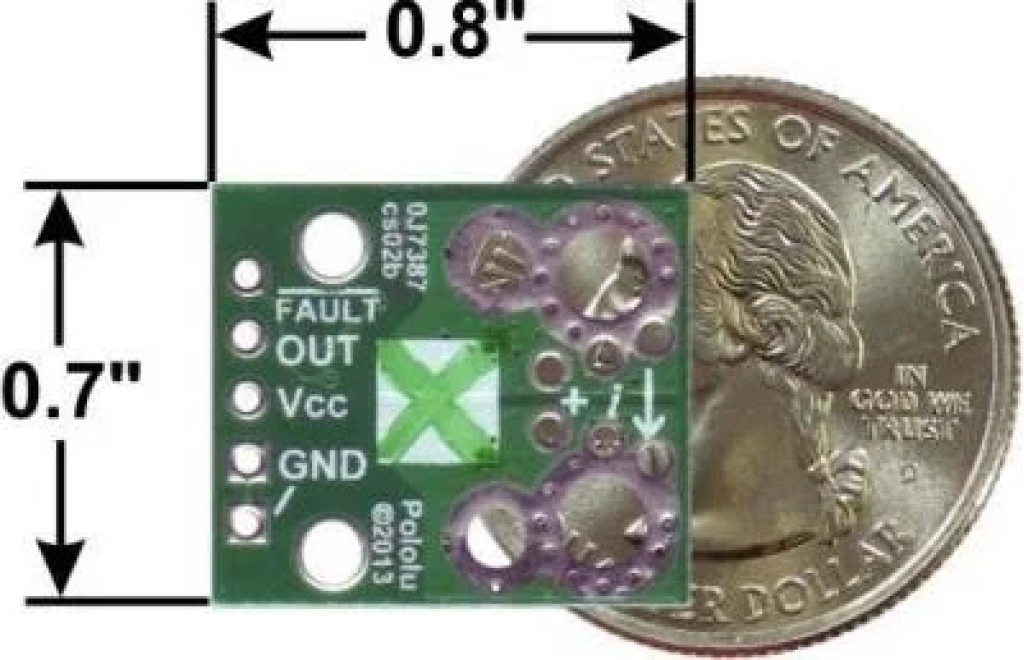

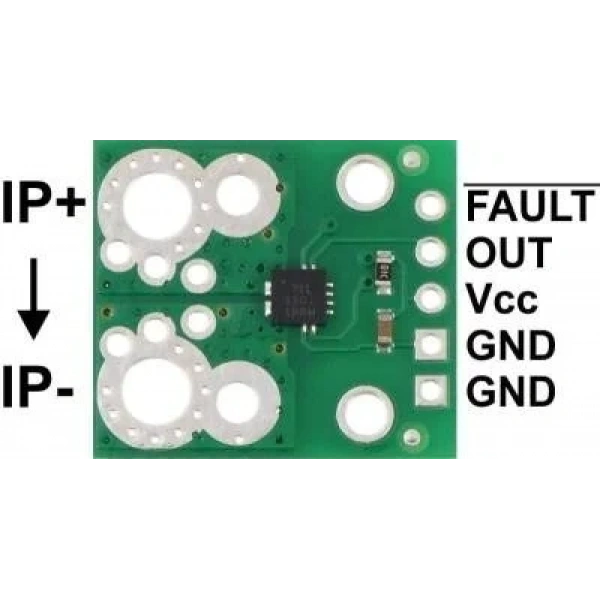

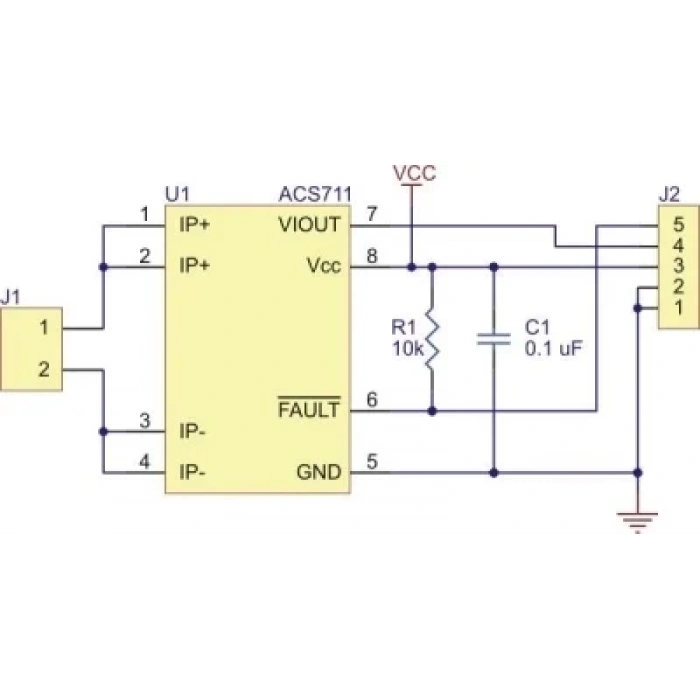

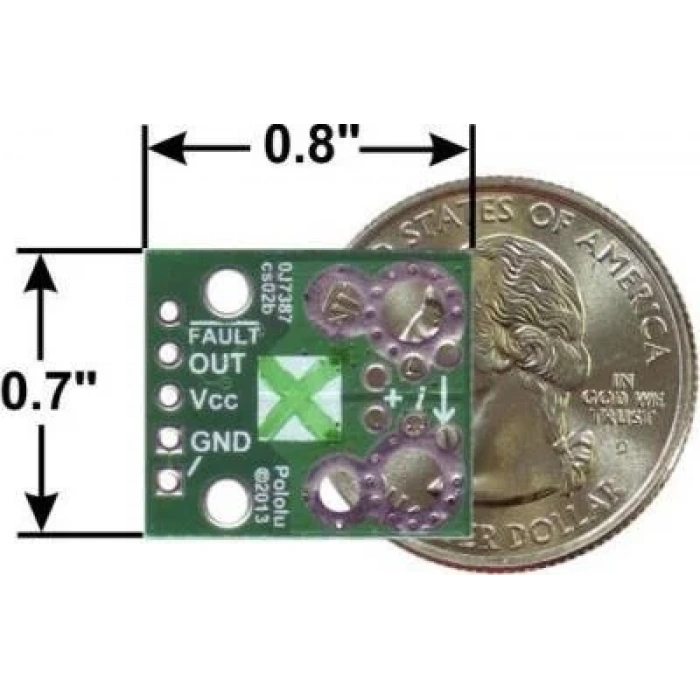

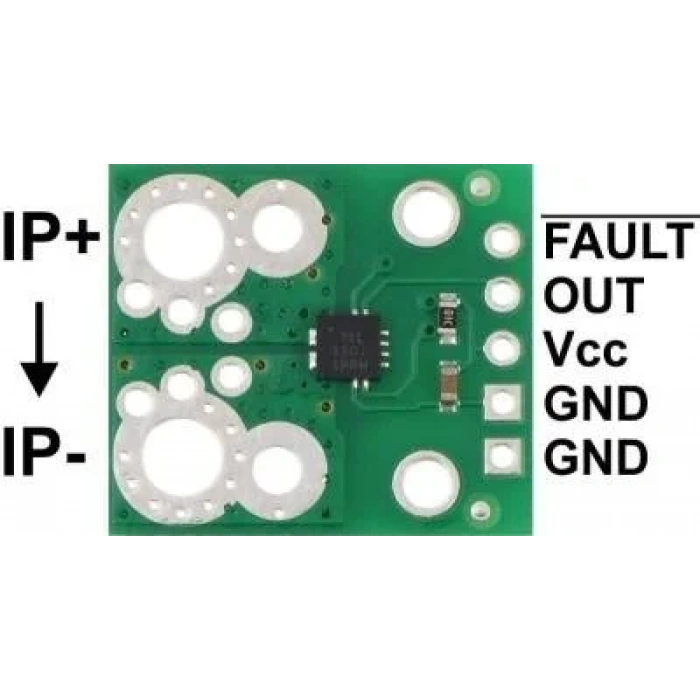

Bu 31A akım sensörü, üzerinde "Yeşil X" işareti ile işaretlenmiştir. Aynı PCB tasarımını kullanan 15.5A versiyonu da mevcuttur ve IC üzerindeki metin veya alt serigrafi ekranındaki X rengi ile ayırt edilebilir. Sensörün çıkışı, giriş akımıyla doğrusal olarak orantılıdır ve sessiz çıkış gerilimi Vcc/2’dir. FAULT pini normalde yüksek durumdadır ve akım ±31A'yı aştığında düşük duruma geçer. Bu durumda, sensörü sıfırlamanın tek yolu Vcc pinini kapatıp tekrar açmaktır. Testlerimizde, bu modül 31A sürekli akımı, 100°C'yi aşmadan, ek bir soğutma çözümü olmadan gerçekleştirebilmiştir.

Ağırlık: 0.05 Kg.
