ACS714 20A SOIC-8 Smd Akım Sensörü Entegresi

ACS714 20A SOIC-8 Smd Akım Sensörü Entegresi

ACS714 20A SOIC-8 Smd Akım Sensörü Entegresi, akım ölçümü uygulamaları için yüksek hassasiyet ve güvenilirlik sunan bir Hall Etkisi tabanlı lineer akım sensörüdür. 2.1kVRMS izolasyona sahip olan bu entegre, düşük dirençli akım iletkeni sayesinde minimum güç kaybı sağlar.

Teknik Özellikler

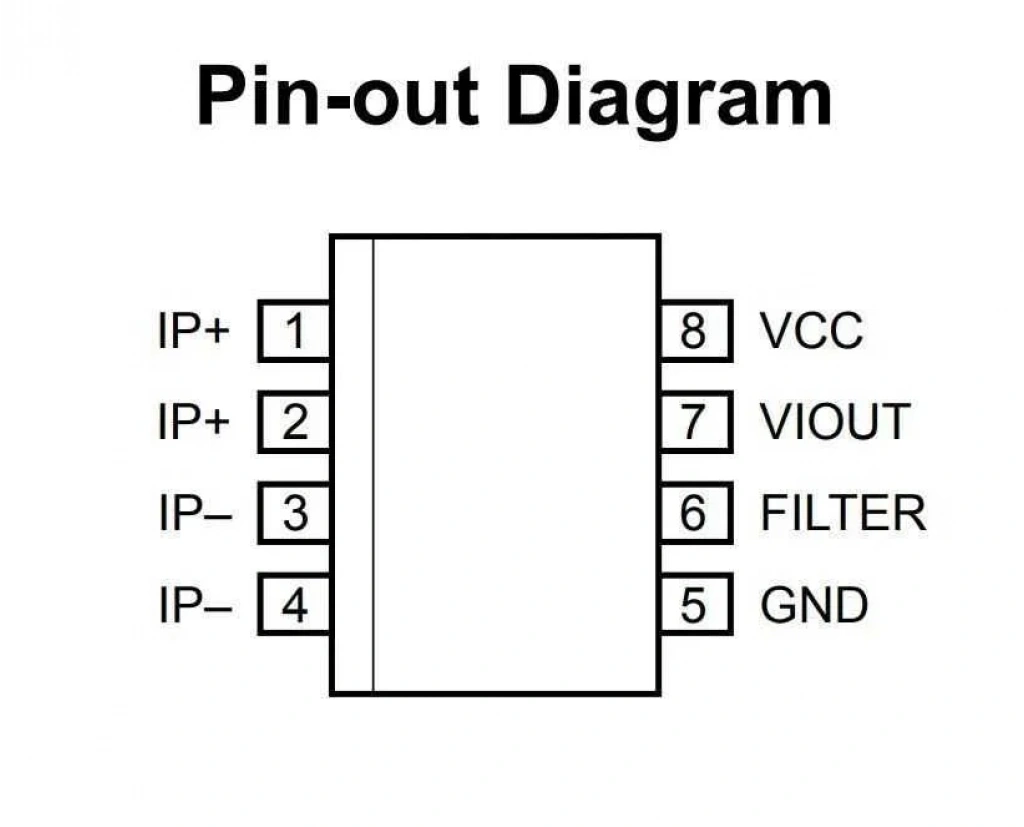

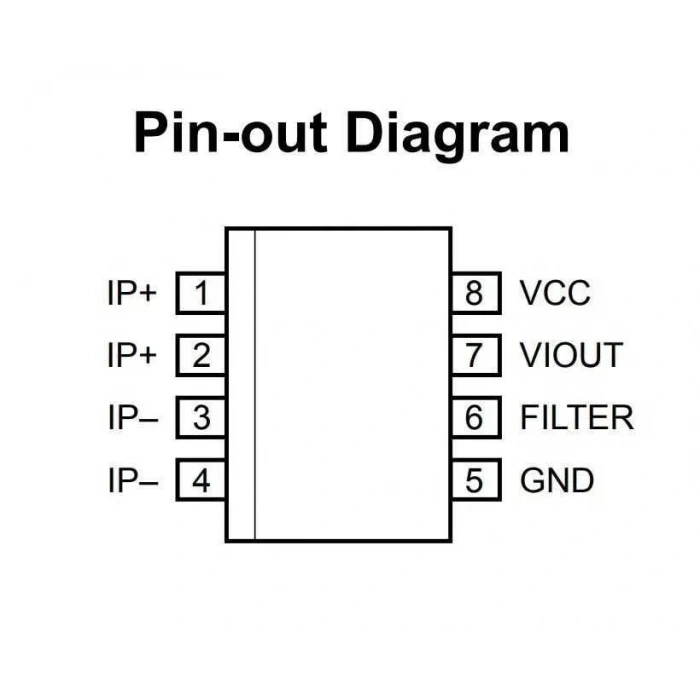

Bu sensör, kalıbın yüzeyine yakın yerleştirilmiş bir bakır iletim yolu üzerinden akan akımı algılar. Akım, entegre hall IC tarafından algılanan ve orantılı bir çıkış voltajına dönüştürülen bir manyetik alan oluşturur. Birincil bakır iletim yolundan (1 ve 2 numaralı pinlerden 3 ve 4 numaralı pinlere) geçen akımın artmasıyla birlikte, çıkış voltajı pozitif yönde artar. Dahili iletim yolunun direnci tipik olarak 1.2 mR olup, düşük güç tüketimi hedefler. Bakır iletkenin yapısı, cihazın aşırı akım durumlarına karşı dayanıklılığını artırır.

Uygulama Alanları

Otomotiv, endüstriyel uygulamalar, motor sürücüleri ve kontrol sistemleri gibi çeşitli alanlarda akım ölçümü için idealdir.

Öne Çıkan Avantajlar

• Yüksek hassasiyetli ölçüm
• Düşük güç kaybı
• Aşırı akım koruması
• Kompakt SOIC-8 SMD paketi sayesinde kolay entegrasyon
• 2.1kVRMS izolasyon sayesinde güvenli kullanım
• 80kHz bant genişliği ile hızlı tepki verme
