ACS714 Akım Sensörü -5A / +5A

ACS714 Akım Sensörü -5A / +5A

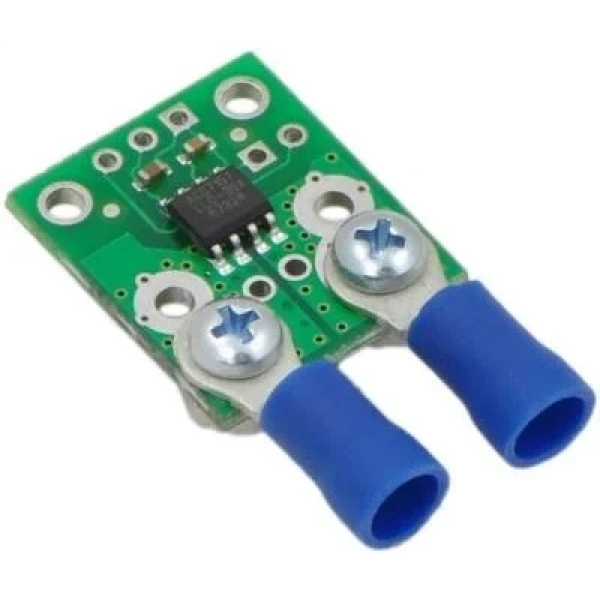

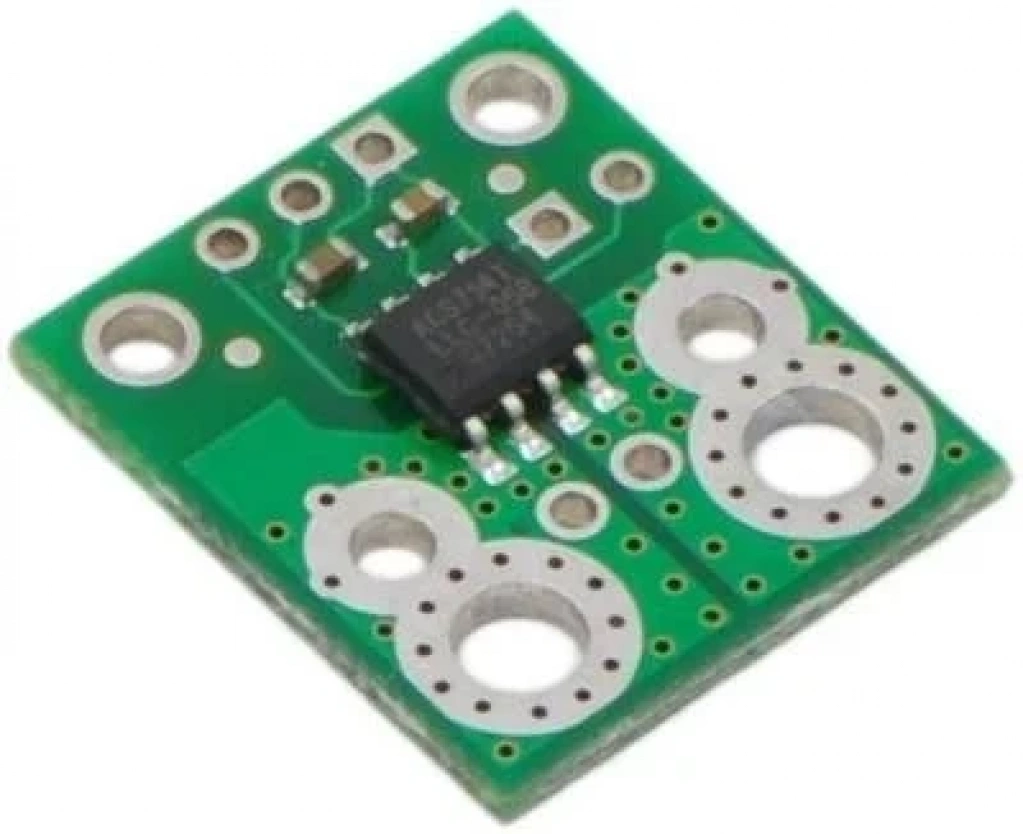

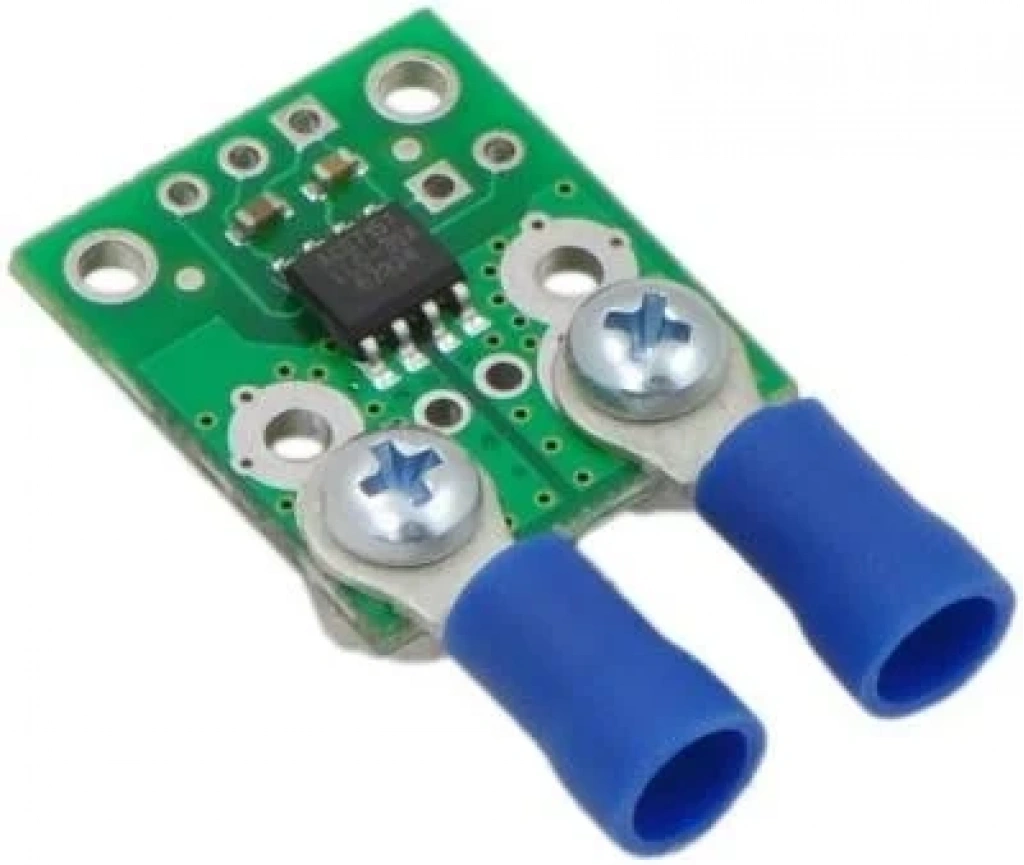

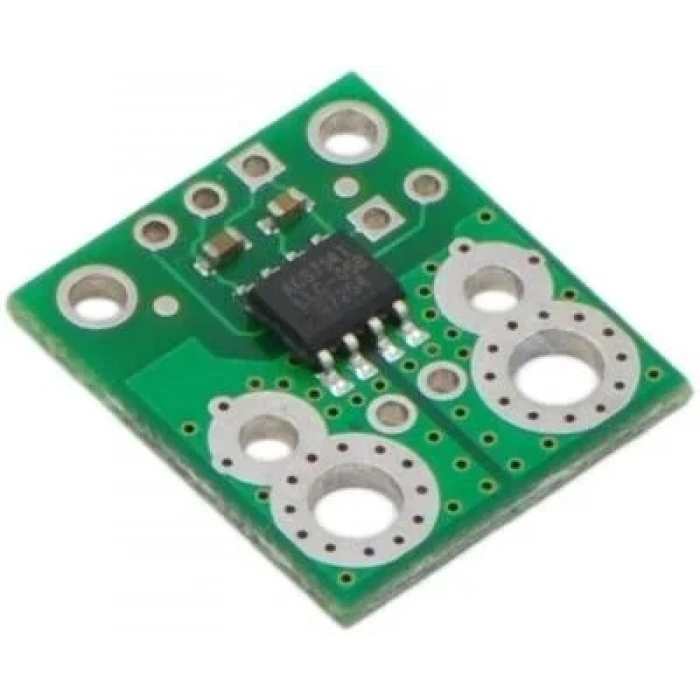

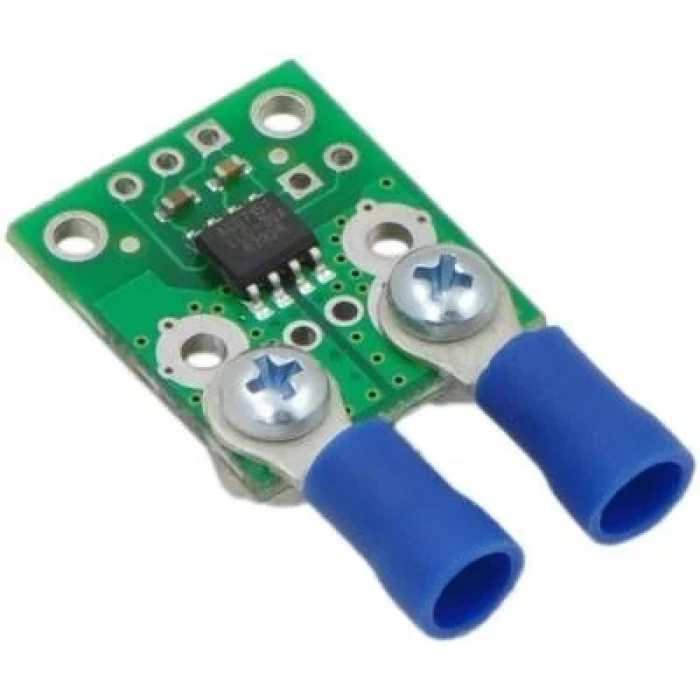

ACS714 Akım Sensörü -5A / +5A, akım ölçümü yapabilmeniz için tasarlanmış, kullanımı kolay bir çözümdür. Allegro’nun ACS714LLCTR-05B-T Hall efekt tabanlı doğrusal akım sensörü üzerine kurulmuş bu kart, hassas ve güvenilir ölçüm imkanı sunar. Ürünü kullanmadan önce ACS714 datasheet'ini incelemeniz önerilir. Kart, SMD bileşenlerle donatılmıştır ve kullanıma hazırdır.

Teknik Özellikler

Uygulama Alanları

Bu akım sensörü, güç kaynakları, DC motor kontrolü, pil yönetimi sistemleri ve diğer akım ölçümü gerektiren çeşitli uygulamalarda kullanılabilir. Sensörün Hall etkisi prensibi sayesinde, akım yolu sensörün elektroniğinden yalıtılmıştır. Bu durum, sensörün elektrik gerektiren uygulamalarda güvenle kullanılmasını sağlar.

Öne Çıkan Avantajlar

• Yüksek Doğruluk: Oda sıcaklığında fabrika kalibrasyonu sayesinde yüksek ölçüm doğruluğu sağlar.
• Geniş Çalışma Sıcaklığı: -40°C ile 150°C arasındaki geniş sıcaklık aralığında güvenilir performans gösterir.
• Kolay Kullanım: 4,5 V ila 5,5 V arasında besleme gerilimi ile çalışır ve analog bir çıkış sinyali verir. 5 V besleme gerilimi ile çıkış 2,5 V referans noktasında ortalanır ve akım başına 185 mV değişir.
• Düşük Güç Kaybı: PCB’nin 2 oz bakır ile üretilmiş olması, güç kaybını minimize eder.
• Yüksek Dayanıklılık: Sensör IC, aşırı akım koşullarının beş katına kadar dayanıklıdır. 5A akım kapasitesiyle güvenilir ölçümler sunar.
• Filtreleme Seçeneği: Düşük frekanslı uygulamalarda doğruluğu artırmak için harici kapasitör eklenerek filtreleme yapılabilir. Filtre frekansı: F = 1 / (2πRC) = 1 / (11kΩ * (1 nF + Cf)) formülü ile hesaplanır.

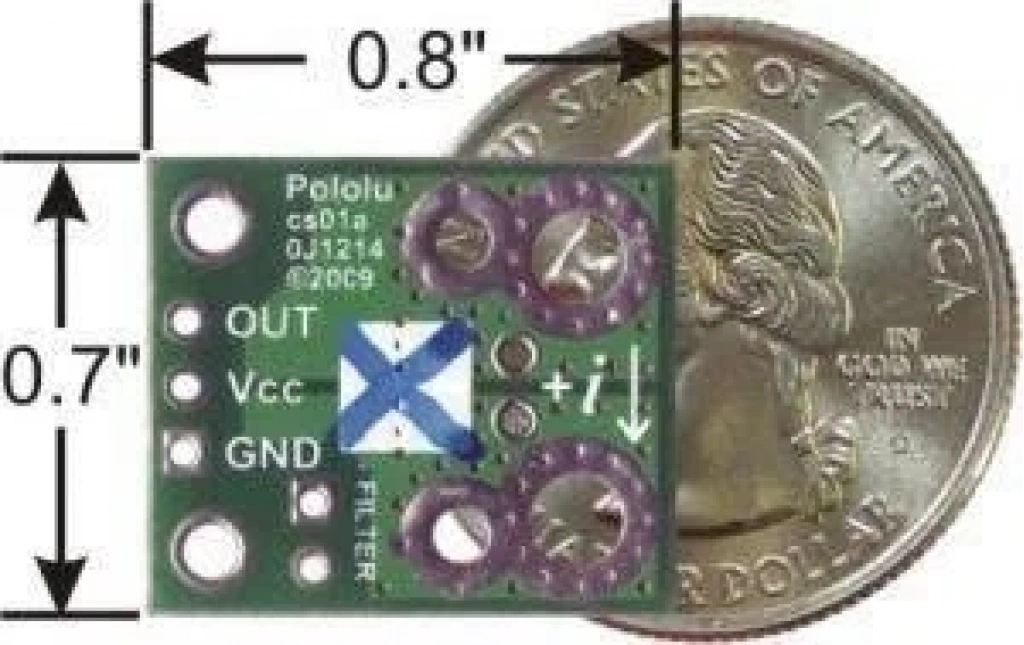

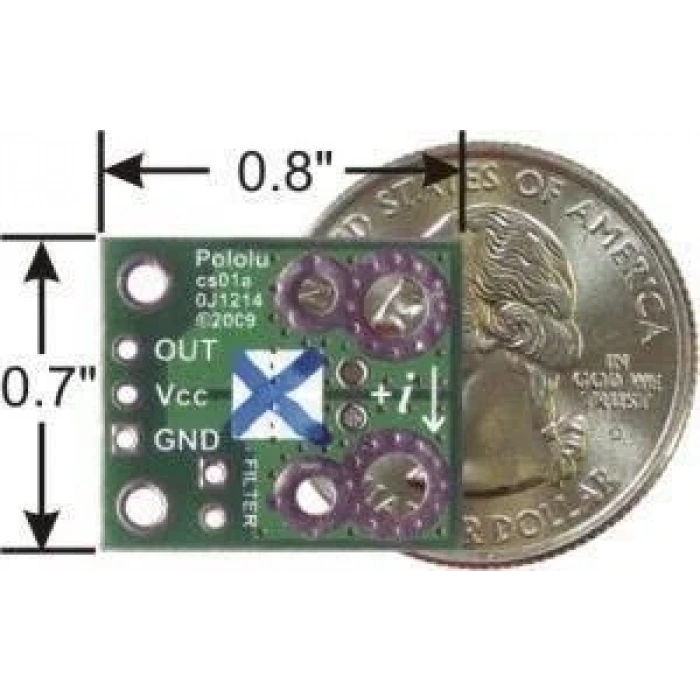

Not: Bu sürüm, üzerinde mavi X işareti bulunan modeldir. ±30A çift yönlü versiyonu da mevcuttur. Modeller arasındaki fark IC üzerindeki metin veya alttaki serigrafideki X’in rengiyle ayırt edilebilir.

Montaj

Kartın lojik tarafında, #2 vida için uygun iki adet montaj deliği bulunmaktadır. Bu delikler arası mesafe 0,5 inçtir.

Ağırlık: 0,05 kg.
