AD8317 1M-10GHz 60dB RF Güç Ölçer Logaritmik Dedektör

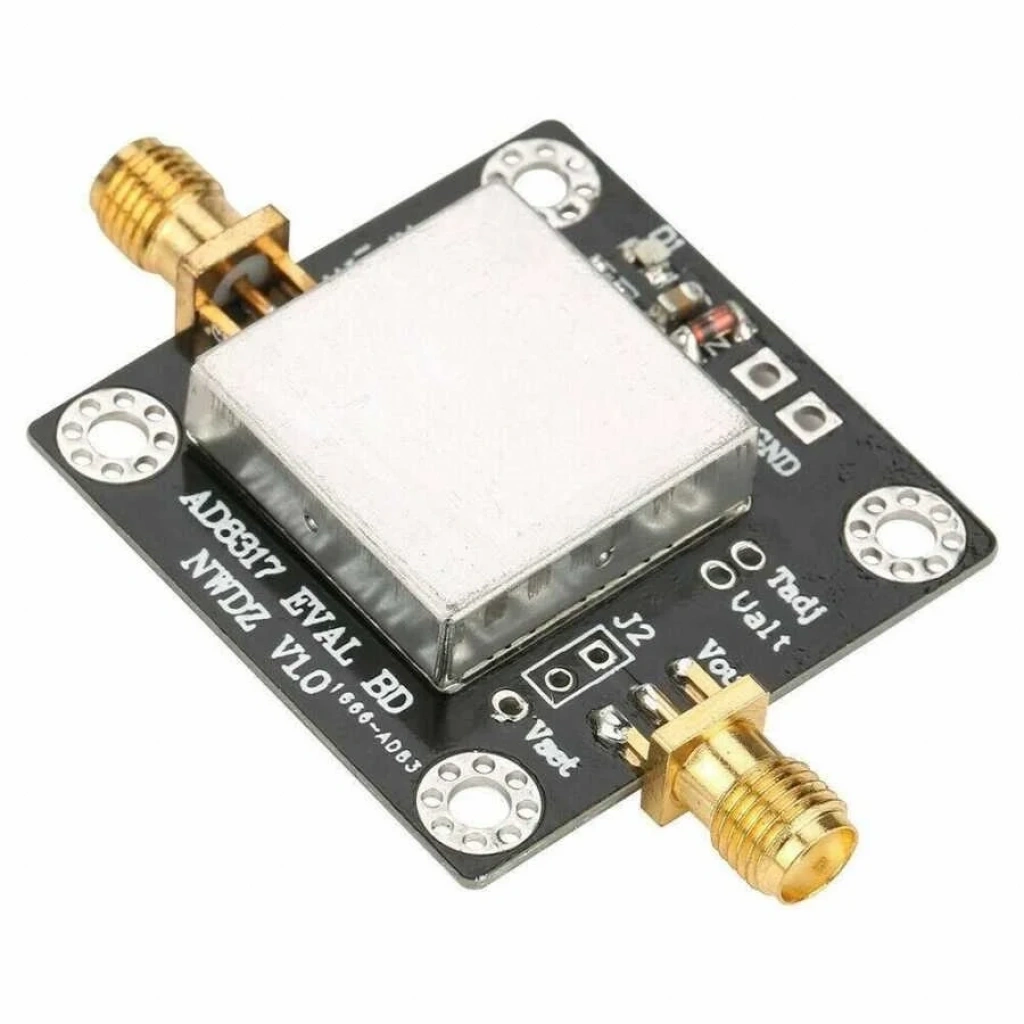

AD8317 1MHz-10GHz 60dB RF Güç Ölçer, radyo frekans sinyallerinin gücünü doğru ve güvenilir bir şekilde ölçmek için tasarlanmıştır. AD8317 çipi üzerine kurulmuş olan bu logaritmik dedektör, özellikle RF sinyal gücü tespiti uygulamalarında üstün performans sunar.

Bu cihaz, -55dBm ile 0dBm arasındaki RF sinyallerini algılayarak, sinyali DC bir çıkışa dönüştürür. Giriş sinyali ne kadar güçlüyse, çıkış da o kadar yüksek olur ve çıkış değeri, sinyal genliğinin logaritması ile doğru orantılıdır. Bu sayede, algılanan sinyalin dinamik aralığı genişletilerek 55dB’ye kadar ulaşılabilir.

Teknik Özellikler

Özellik	Değer
Giriş empedansı	50 Ohm
Çıkış empedansı	50 Ohm (video empedansı)
Çalışma frekansı	1MHz ~ 10GHz
Çıkış Voltajı aralığı	1,6 ~ 0,4v (-55 ~ 0 dBm'ye karşılık gelir)
Giriş/çıkış oranı	22mv /dBm
Giriş dinamik aralığı	-60 ~ +5dBm (yüksek doğrusal dinamik aralık: -55 ~ 0 dBm)
Güç kaynağı	+3,3~5V.DC @20mA
Boyut	6*3.5cm

Uygulama Alanları

RF vericisi PA ayar noktası kontrolü ve seviye izleme
Radyo hattı vericilerinde güç izleme
Baz istasyonları
WLAN, WiMAX ve radarda RSSI ölçümleri
Otomatik kazanç kontrolü ve otomatik seviye kontrolü sistemleri

Öne Çıkan Avantajlar

Geniş Dinamik Aralık: 55dB’ye kadar dinamik aralık sayesinde zayıf ve güçlü sinyalleri doğru bir şekilde ölçebilir.
Logaritmik Çıkış: Sinyal gücündeki değişimleri logaritmik olarak ifade ederek, daha geniş bir sinyal aralığını temsil etme imkanı sunar.
Yüksek Hassasiyet: -55dBm'ye kadar zayıf sinyalleri algılayabilir.
Kompakt Tasarım: 6*3.5cm boyutlarıyla kolayca entegre edilebilir.
