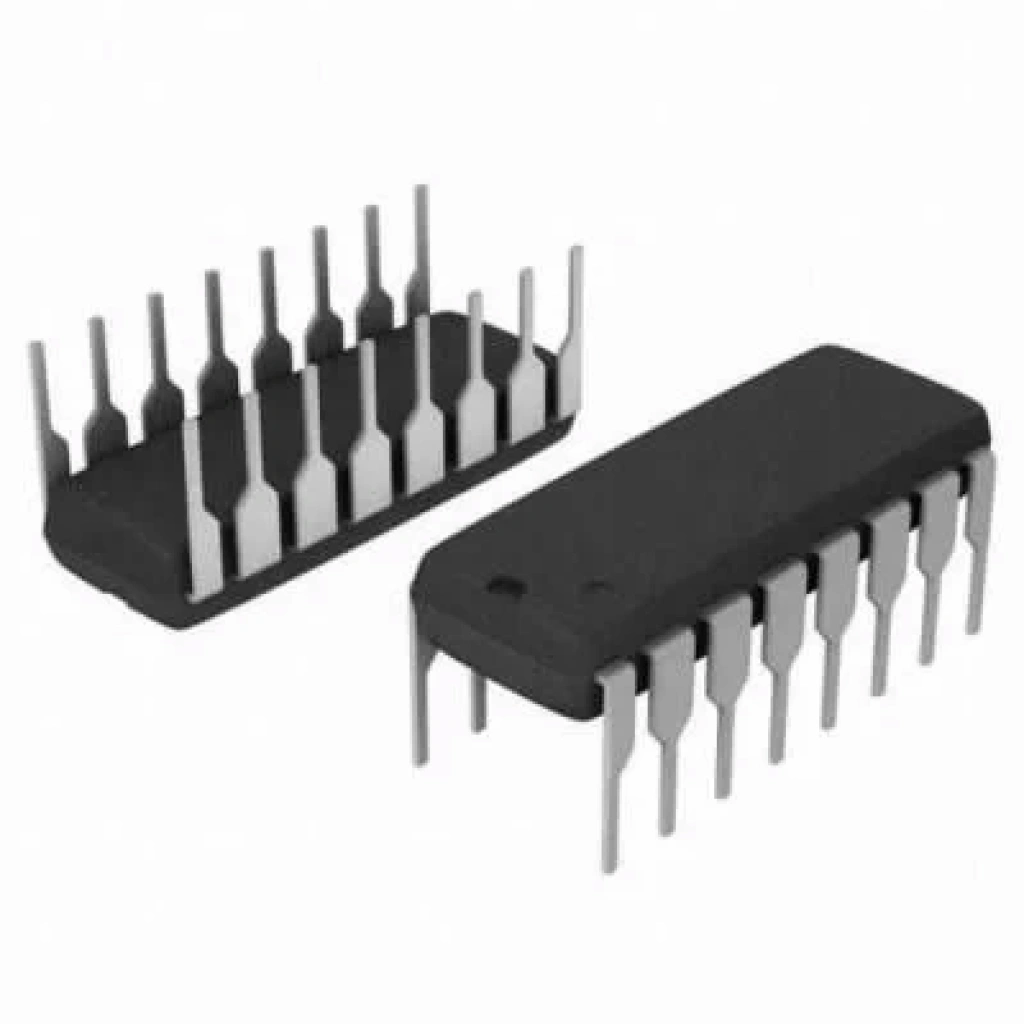

CD4511 DIP16 Entegre

CD4511 DIP16 Entegre

CD4511 DIP16 Entegre, BCD (Binary Coded Decimal) sayılarını 7 segmentli bir ekrana dönüştürmek ve bu segmentleri sürmek için tasarlanmış bir entegredir. Hem CMOS (Complementary Metal-Oxide-Semiconductor) teknolojisiyle üretilmiş tamamlayıcı bir yapıya hem de NPN iki kutuplu çıkış sürücülerini barındırır. Bu sayede, 8421 BCD kodunu doğrudan 7 segmentli bir ekranda görüntülemek için gerekli tüm işlevleri tek bir çipte sunar.

Teknik Özellikler

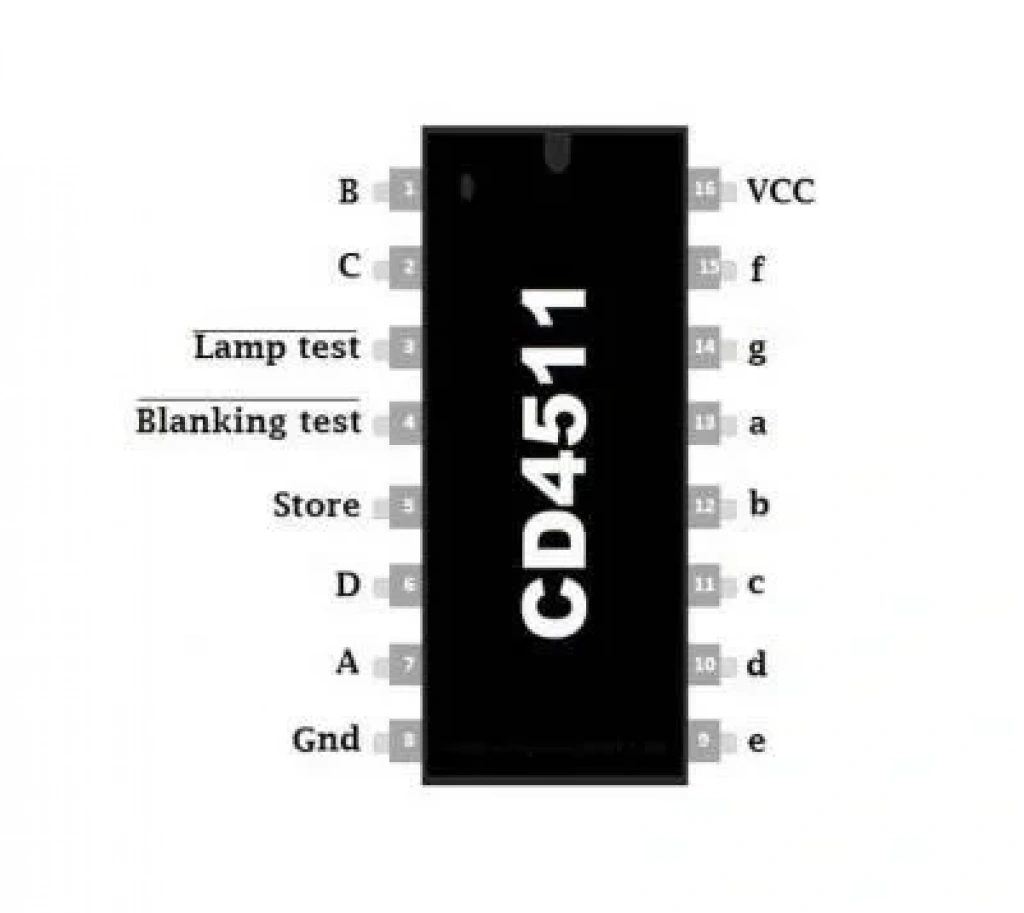

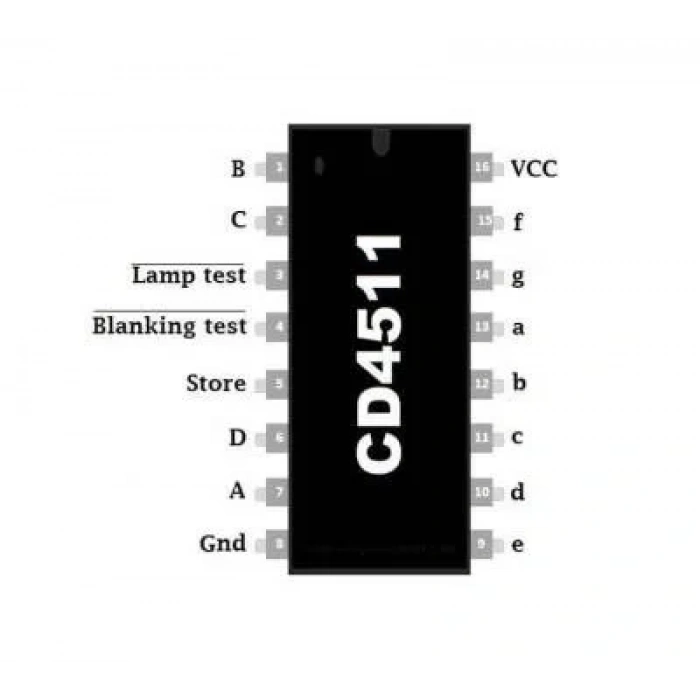

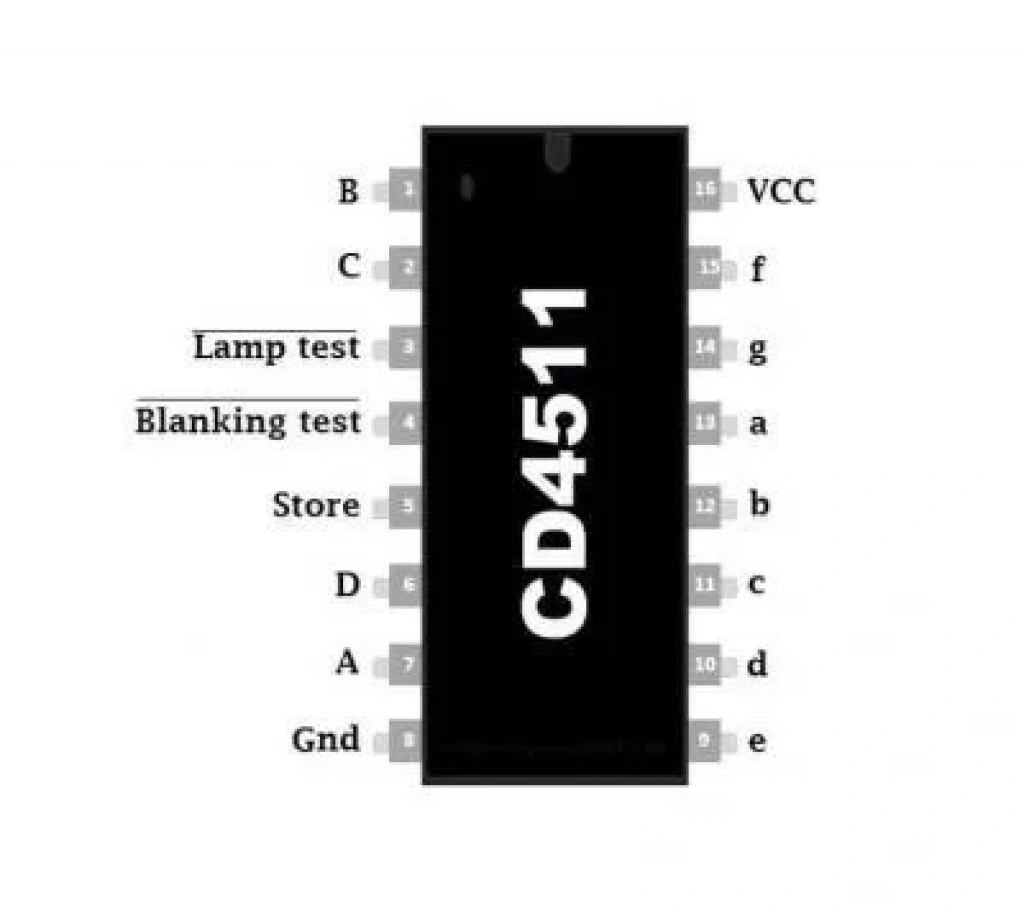

CD4511 entegresi, Lamba Testi (LT), Parlaklık Kontrolü (BI) ve Mandal Etkinleştirme (LE) girişlerine sahiptir. Bu girişler sayesinde, ekranın test edilmesi, parlaklığının ayarlanması, flasör modunda çalıştırılması veya bir BCD kodunun saklanması gibi çeşitli işlemler gerçekleştirilebilir.

Uygulama Alanları

• 7 segmentli LED ekranlar
• Akkor lamba göstergeleri
• Floresan ekranlar
• Gaz deşarjlı ekranlar
• Sıvı kristal okuma cihazları

Öne Çıkan Avantajlar

• Tek bir çipte BCD-7 segment kod çözme ve sürücü işlevlerini birleştirir.
• Geniş bir besleme gerilimi aralığında (3-15V) çalışabilir.
• Lamba testi, parlaklık kontrolü ve mandal etkinleştirme gibi ek özellikler sunar.
• Farklı türdeki ekranlarla uyumlu çalışır.
• DIP-16 paketi sayesinde kolayca devreye dahil edilebilir.
