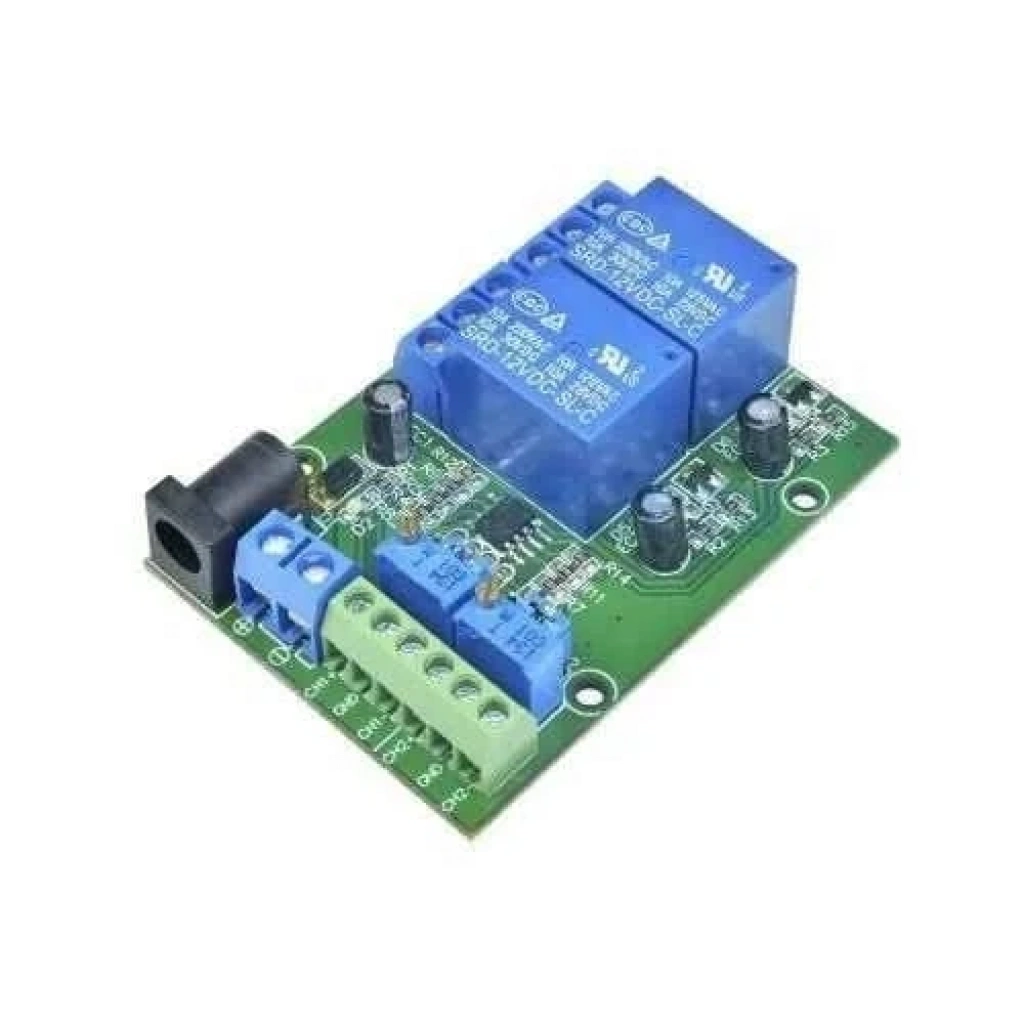

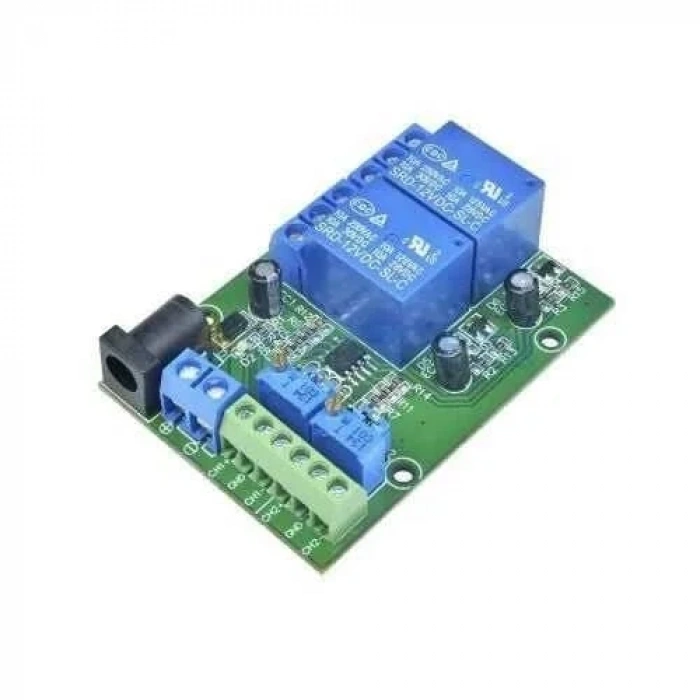

DC 12V 2-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 12V 2-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 12V 2-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajını referans değerle karşılaştırarak röleleri kontrol etmenizi sağlayan kullanışlı bir modüldür. Bu modül, farklı uygulamalarda voltaj seviyelerini izlemek ve belirli eşik değerlerine göre cihazları otomatik olarak açıp kapatmak için idealdir. Üzerinde bulunan trimpot sayesinde referans voltajını kolayca ayarlayabilir ve farklı çalışma modları arasında geçiş yapabilirsiniz.

Teknik Özellikler

Uygulama Alanları

• Otomatik anahtarlama sistemleri
• Voltaj izleme ve alarm sistemleri
• Endüstriyel kontrol uygulamaları
• Ev otomasyonu projeleri

Öne Çıkan Avantajlar

• Ayarlanabilir Referans Voltajı: Trimpot ile hassas ayar imkanı sunar.
• Farklı Çalışma Modları: 3 farklı mod sayesinde çeşitli ihtiyaçlara cevap verir.
• Yüksek Röle Kapasitesi: 10A'e kadar yükleri kontrol edebilir.
• Kolay Kullanım: Basit bağlantı şeması ve ayarlanabilir yapı sayesinde kolayca kullanıma hazırdır.

Modül üzerinde yer alan atlama jumperları sayesinde farklı fonksiyonlar arasında geçiş yapabilirsiniz. Fonksiyon 1 için jumper sağa takılır, Fonksiyon 2 için tamamen çıkarılır ve Fonksiyon 3 için sola takılır. Modülün referans voltajı, trimpotu çevirerek ayarlanır ve bir ölçü aleti ile kontrol edilebilir. Ölçü aletinin siyah kablosunu besleme klemensinin eksisine, kırmızı kablosunu ise IN- yazan klemense bağlayarak referans değerini ölçebilirsiniz.

Fonksiyonlar ve Çalışma Şekli

Fonksiyon 1’de giriş voltajı ayarlanan referans voltajından büyük olduğunda röle kapanır, küçük veya eşit olduğunda ise herhangi bir değişiklik olmaz. Fonksiyon 2’de ise IN- ve IN+ klemenslerine farklı voltajlar uygulanır ve IN+ daha büyük olduğunda röle kapanır. Fonksiyon 3’te ise IN-’ye girilen değer referanstan küçükse röle aktifleştirilir.

Ağırlık: 0.2 Kg.
