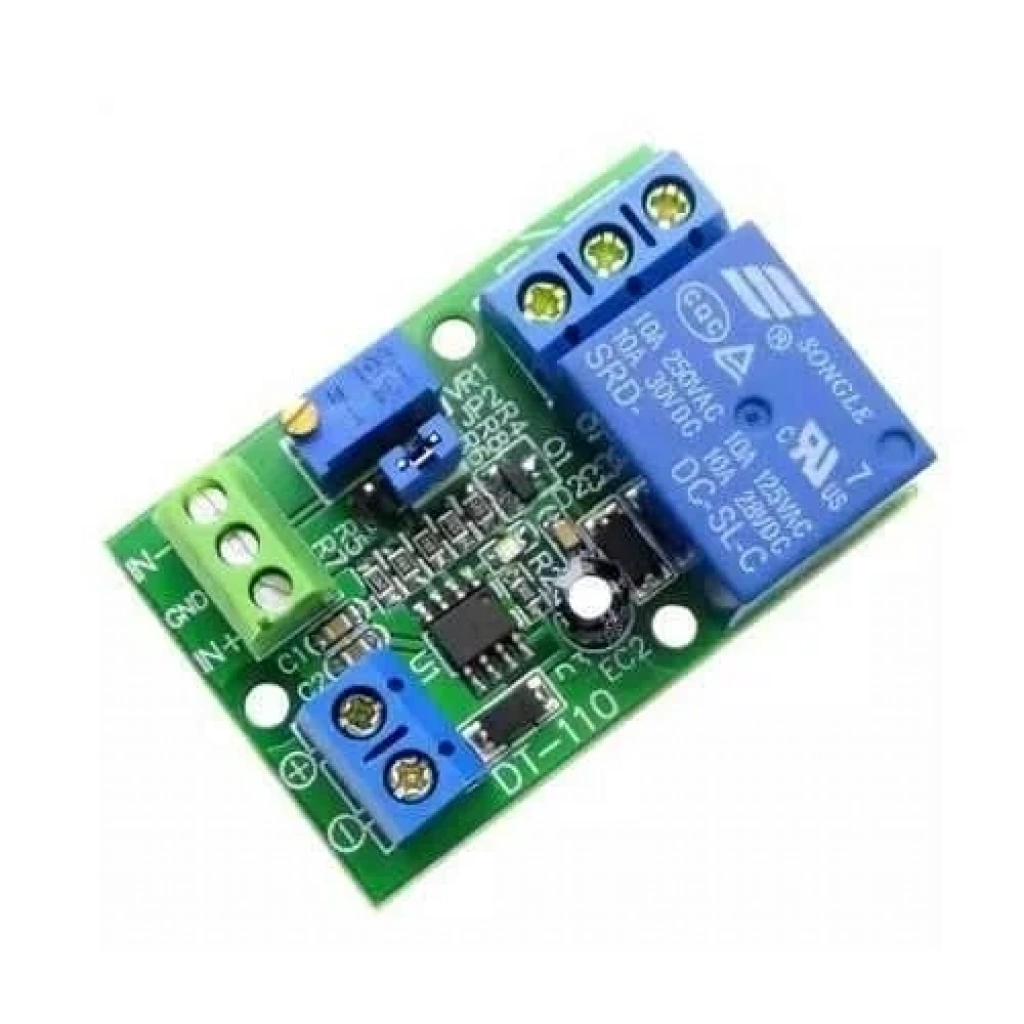

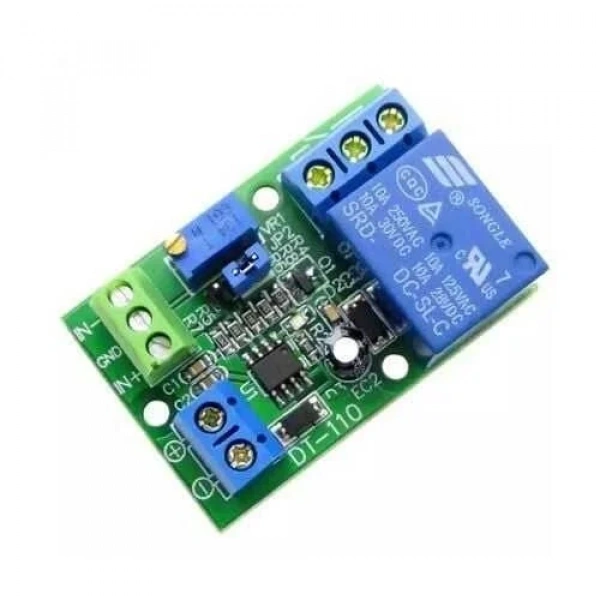

DC 24V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 24V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 24V 1-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajına bağlı olarak röleyi aktif veya pasif hale getiren bir modüldür. Bu modül, farklı uygulamalarda voltaj seviyelerini karşılaştırarak röle çıkışını kontrol etmenizi sağlar. Üç farklı çalışma modu sayesinde, ihtiyacınıza uygun karşılaştırma işlemini gerçekleştirebilirsiniz.

Teknik Özellikler

Uygulama Alanları

Bu röle modülü, otomatik kontrol sistemleri, alarm sistemleri, voltaj izleme devreleri ve benzeri birçok projede kullanılabilir. Örneğin, belirli bir voltaj seviyesinin aşılması durumunda bir cihazı otomatik olarak kapatmak veya bir uyarı vermek için idealdir.

Öne Çıkan Avantajlar

• Ayarlanabilir Referans Voltajı: Modül üzerindeki trimpot sayesinde referans voltajını kolayca ayarlayabilirsiniz.
• Çoklu Çalışma Modu: Üç farklı çalışma modu, farklı uygulamalara uyum sağlamanıza olanak tanır.
• Kolay Konfigürasyon: Jumperlar aracılığıyla çalışma modları arasında geçiş yapmak oldukça basittir.
• Kompakt Tasarım: Küçük boyutları sayesinde projelerinizde yerden tasarruf sağlar.

Fonksiyonlar

1. Fonksiyon: Modüldeki ayarlanabilir potansiyometre ile belirlenen referans voltajıyla karşılaştırılacak voltajı IN+ klemensi üzerinden girersiniz. Giriş voltajı ayarlanan referans voltajından yüksek olduğunda röle kapanır. Giriş voltajı referans voltajından düşük veya eşit olduğunda ise modül hareketsiz kalır. Referans voltajını, ölçüm cihazının siyah kablosunu besleme klemensinin eksi ucuna, kırmızı kablosunu ise IN- klemensiine bağlayarak ölçebilirsiniz.

2. Fonksiyon: IN- ve IN+ klemenslerine farklı voltajlar uygulayarak, IN+’ya uygulanan voltaj daha yüksek olduğunda rölenin kapanmasını sağlayabilirsiniz.

3. Fonksiyon: IN-’ye uygulanan değer referanstan düşükse röle aktif hale geçer. Jumperların konumu ile fonksiyonlar arasında geçiş yapabilirsiniz: Fonksiyon 1 için jumper sağa takılır, Fonksiyon 2 için jumper çıkarılır ve Fonksiyon 3 için jumper sola takılır.

Ağırlık

0.1 Kg
