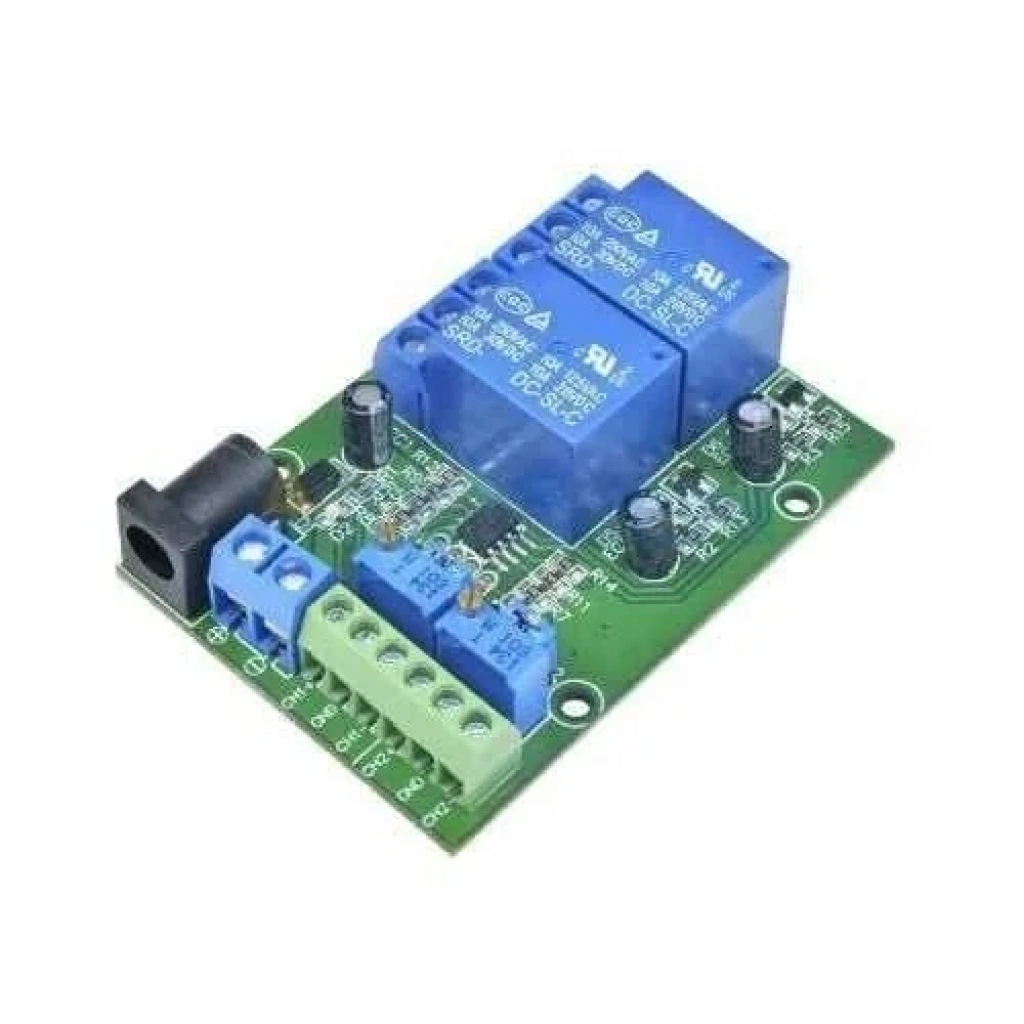

DC 5V 2-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 5V 2-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü

DC 5V 2-Kanal LM393 Voltaj Karşılaştırıcı Röle Modülü, giriş voltajına bağlı olarak röleleri açıp kapatabilen kullanışlı bir bileşendir. Bu modül, farklı uygulamalarda voltaj seviyelerini karşılaştırmak ve buna göre cihazları kontrol etmek için idealdir. Üç farklı çalışma modu sayesinde, giriş voltajının referans değerinden yüksek veya düşük olmasına göre röleleri aktif hale getirebilirsiniz.

Teknik Özellikler

Uygulama Alanları

Bu modül, otomatik kontrol sistemleri, güvenlik sistemleri, endüstriyel otomasyon ve hobi projeleri gibi çeşitli alanlarda kullanılabilir. Örneğin, belirli bir sıcaklık veya ışık seviyesine ulaşıldığında röleleri tetikleyerek bir cihazı otomatik olarak açıp kapatabilirsiniz.

Öne Çıkan Avantajlar

• Ayarlanabilir Referans Voltajı: Üzerindeki trimpot sayesinde referans voltajını kolayca ayarlayabilirsiniz.
• Üç Farklı Çalışma Modu: Farklı ihtiyaçlarınıza uygun esneklik sunar.
• Yüksek Röle Kapasitesi: 10A'e kadar akım taşıyabilen röleleri sayesinde çeşitli yükleri kontrol edebilirsiniz.
• Kolay Kullanım: Jumperlar ve trimpotlar aracılığıyla basit bir şekilde yapılandırılabilir.

Modül Üzerindeki Trimpot ve Fonksiyonlar

Modül üzerindeki trimpot ile referans voltajını ayarlayabilir ve bir ölçü aleti ile bu değeri doğrulayabilirsiniz. Ölçü aletinin siyah kablosunu besleme klemensinin eksi ucuna, kırmızı kablosunu ise IN- klemensine bağlayarak referans değerini okuyabilirsiniz.

Foksiyon 1: için atlama jumperini sağa takın. Foksiyon 2: için jumperi komple çıkarın. Foksiyon 3: için ise sola takın.

Fonsiyonlar

Fonsiyon 1: Modülde ayarlanan referans voltajı ile karşılaştırılacak voltajı IN+ klemensinden girin. Giriş voltajı referans voltajından büyük olduğunda röle kapanır; küçük veya eşit olduğunda ise modül tepki vermez.

Fonsiyon 2: IN- ve IN+'ya farklı voltajlar uygulayın. IN+ daha yüksek olduğunda röle kapanır.

Fonsiyon 3: IN-'ye girilen değer referanstan küçükse röle çalışır.

Ağırlık

0.2 Kg.
