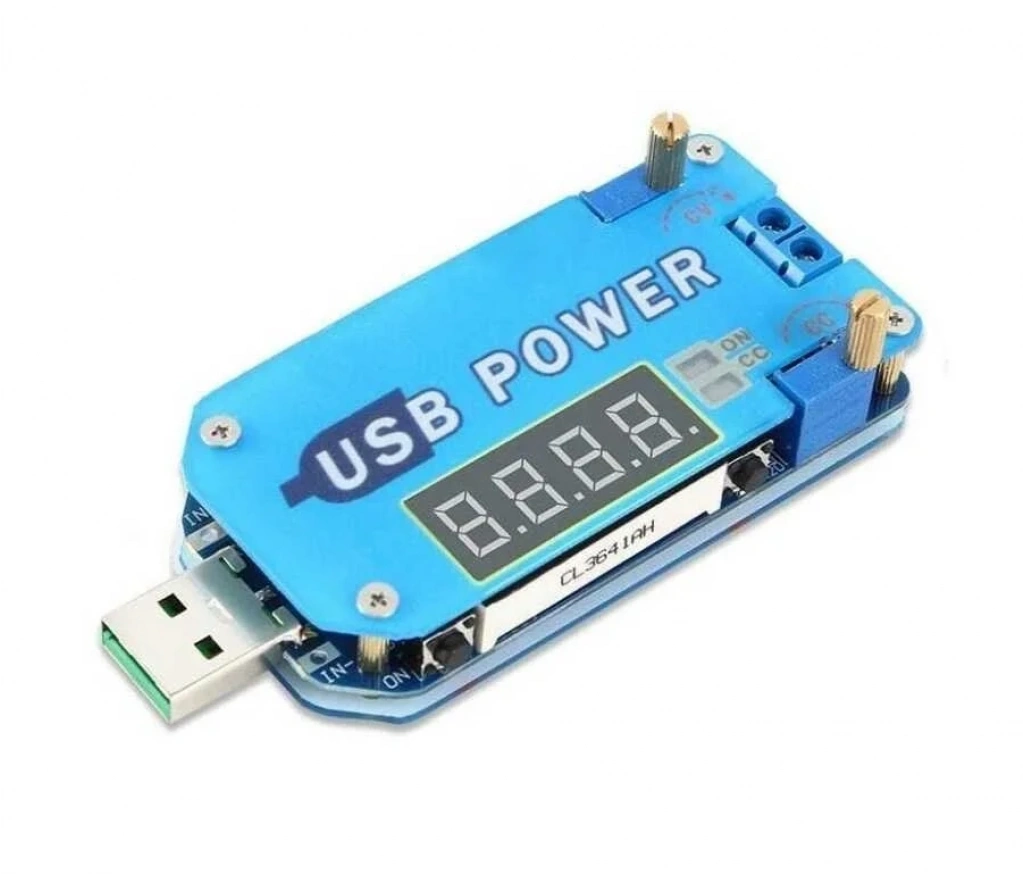

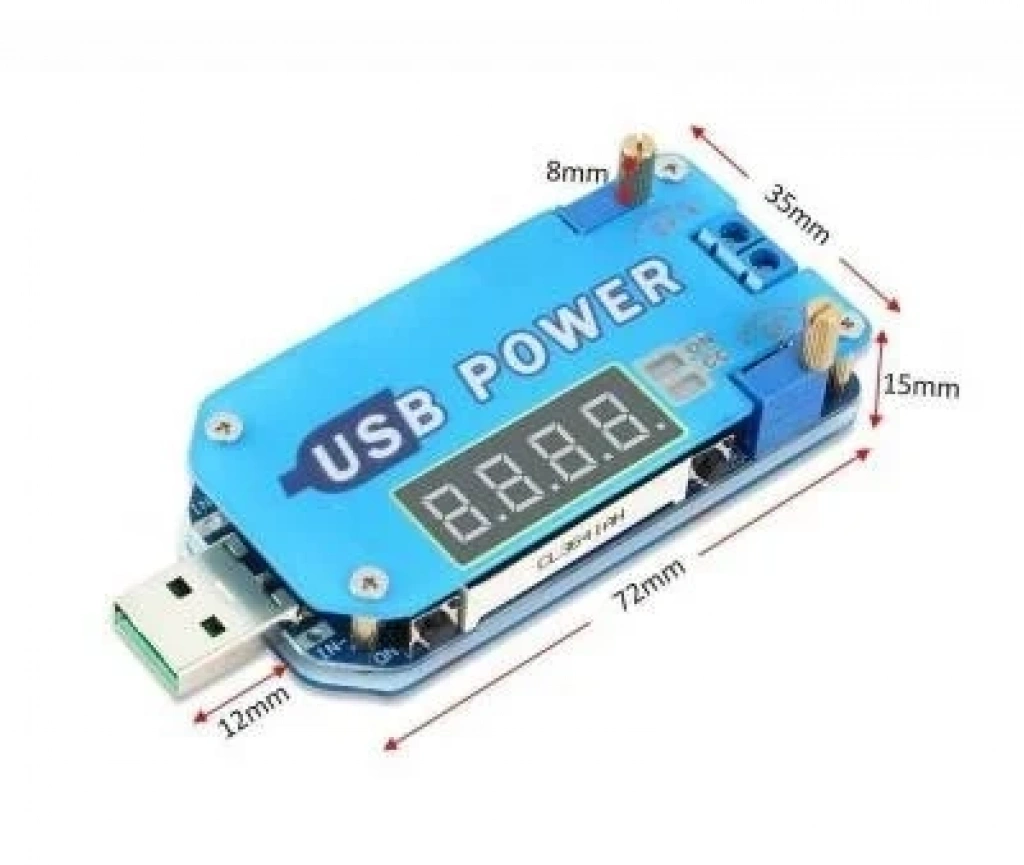

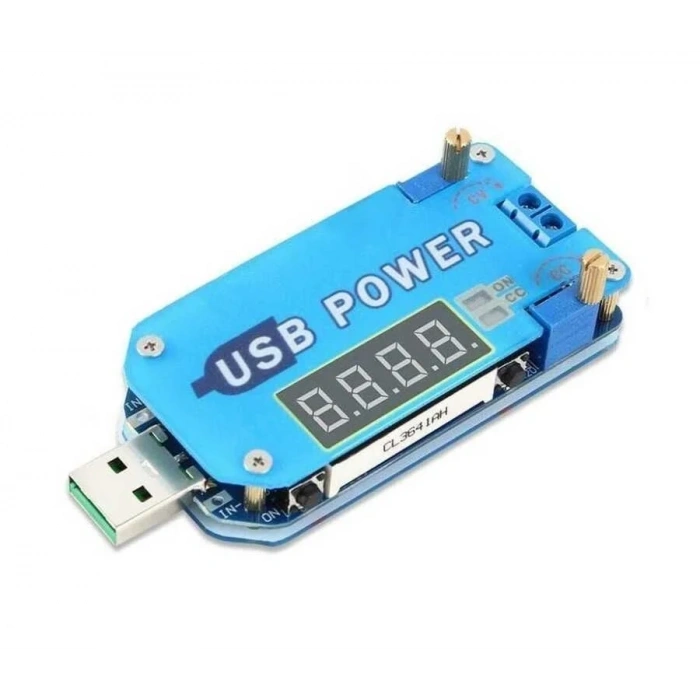

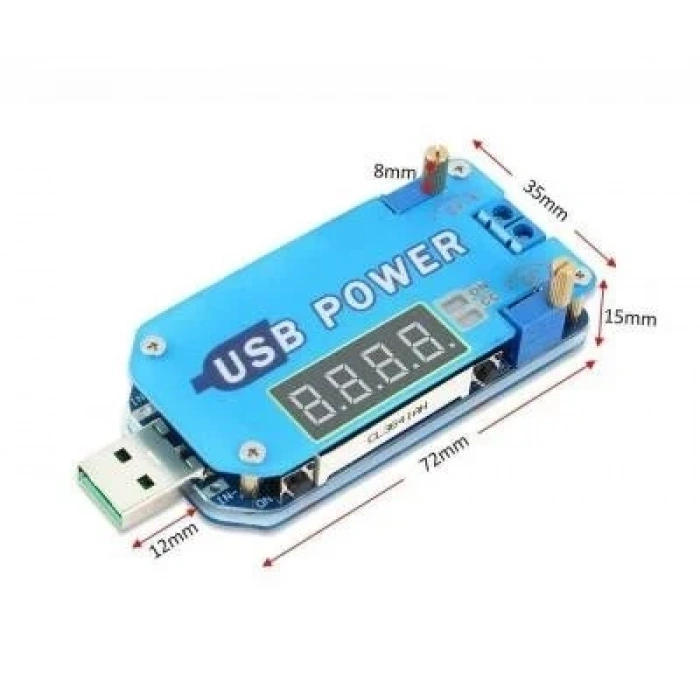

DC-DC 15W Voltaj Yükseltici ve Düşürücü Regülatör Modülü

DC-DC 15W Yükseltici ve Düşürücü Regülatör Modülü

Bu DC-DC regülatör modülü, voltajı yükseltme ve düşürme özelliklerini bir arada sunarak çeşitli projelerde kullanabileceğiniz çok yönlü bir çözümdür. 7 segmentli ekranı sayesinde çıkış voltajını, akımını ve gücünü anlık olarak takip edebilir, potansiyometreleri kullanarak istediğiniz değerlere kolayca ayarlayabilirsiniz. Normal güç kaynağı, şarj cihazı veya LED sabit akım sürücüsü olarak kullanıma uygundur.

Buton ve Potansiyometre İşlevleri:

• Sol Düğme: Açma/Kapama işlevi görür. Kısa basışlar ekrandaki çıkış voltajını aktif veya pasif hale getirir. Kalibrasyon modunda 'Eksi -' olarak kullanılır veya hızlı şarj protokolü seçim modunda hızlı şarjı tetikler.
• Sağ Düğme: Ekran üzerinde çıkış voltajı, akım ve güç değerlerini değiştirmek veya sırayla görüntülemek için kullanılır. Kalibrasyon moduna giriş/çıkış yapmak için de bu düğme kullanılır. Hızlı şarj protokolü seçim modunda hızlı şarjı başlatır.
• CV Potansiyometresi: Çıkış voltajını ayarlar. Saat yönünde çevirerek voltajı artırabilirsiniz. Ayarlama yapılıyorsa, CV potansiyometresini saat yönünün tersine 10 kez çevirmeniz gerekebilir.
• CC Potansiyometresi: Çıkış akımını ayarlar. Saat yönünde çevirerek akımı artırabilirsiniz. Bu potansiyometre sabit bir çıkış akımı sağlamaz; ayarlanan değerde bir akım elde edildiğinde, modül bu akım seviyesini korumaya başlar.

LED Göstergeleri:

• ON LED (Yeşil): Çıkış terminalinden güç akışı olduğunda yanar.
• CC LED (Kırmızı): Yük akımı, ayarlanan akım değerine ulaştığında ve sabit akım modu etkinleştiğinde yanar.
• FC LED (Mavi): Hızlı şarj modu etkin olduğunda yanar.

Giriş ve Çıkış Terminal Bilgileri:

Giriş için üç farklı yöntem sunar:

• Standart A tipi USB girişi (DC 5V).
• Mikro USB dişi girişi (DC 5V).
• IN+ ve IN- terminalleri üzerinden DC 4.0V-13.0V giriş.

Tek bir giriş yöntemini seçebilirsiniz.

Çıkış terminali 5.08mm aralıklı mavi terminallerden oluşur ve DC 0.5V-30.0V çıkış sağlar.

Teknik Özellikler:
