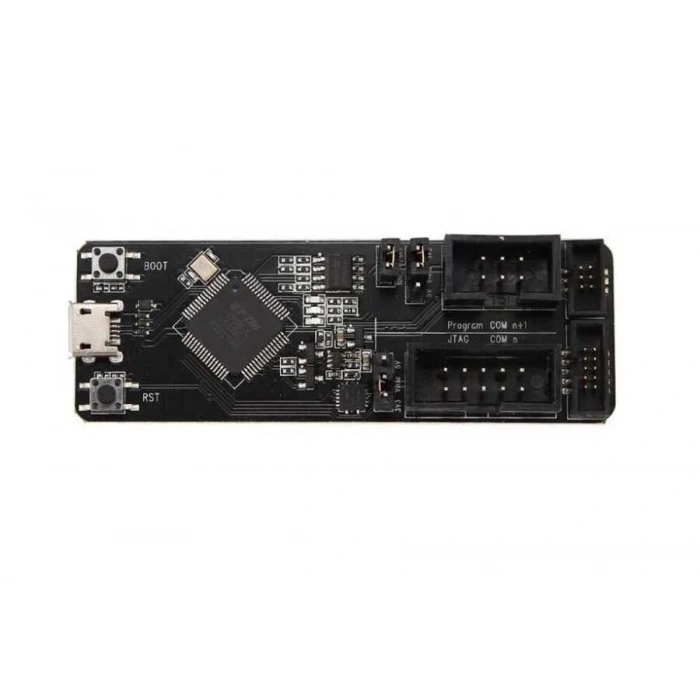

ESP-Prog Wifi Geliştirme Modülü - ESP32 ile Uyumlu

ESP-Prog Wifi Geliştirme Modülü - ESP32 ile Uyumlu

ESP-Prog Wifi Geliştirme Modülü, ESP32 ve ESP8266 platformları için geliştirme ve hata ayıklama süreçlerinizi kolaylaştıran çok yönlü bir araçtır. Otomatik bellenim indirme, seri iletişim ve JTAG çevrimiçi hata ayıklama gibi özellikleriyle projelerinizde size kapsamlı destek sunar.

Teknik Özellikler:

ESP-Prog’u kullanmak oldukça basittir. Tek bir USB kablosuyla bilgisayarınıza bağlayarak indirme ve JTAG işlevlerini kullanmaya başlayabilirsiniz. Bilgisayarınız, sürücülerin başarıyla yüklenmesiyle birlikte iki ayrı bağlantı noktası olarak tanıyacaktır.

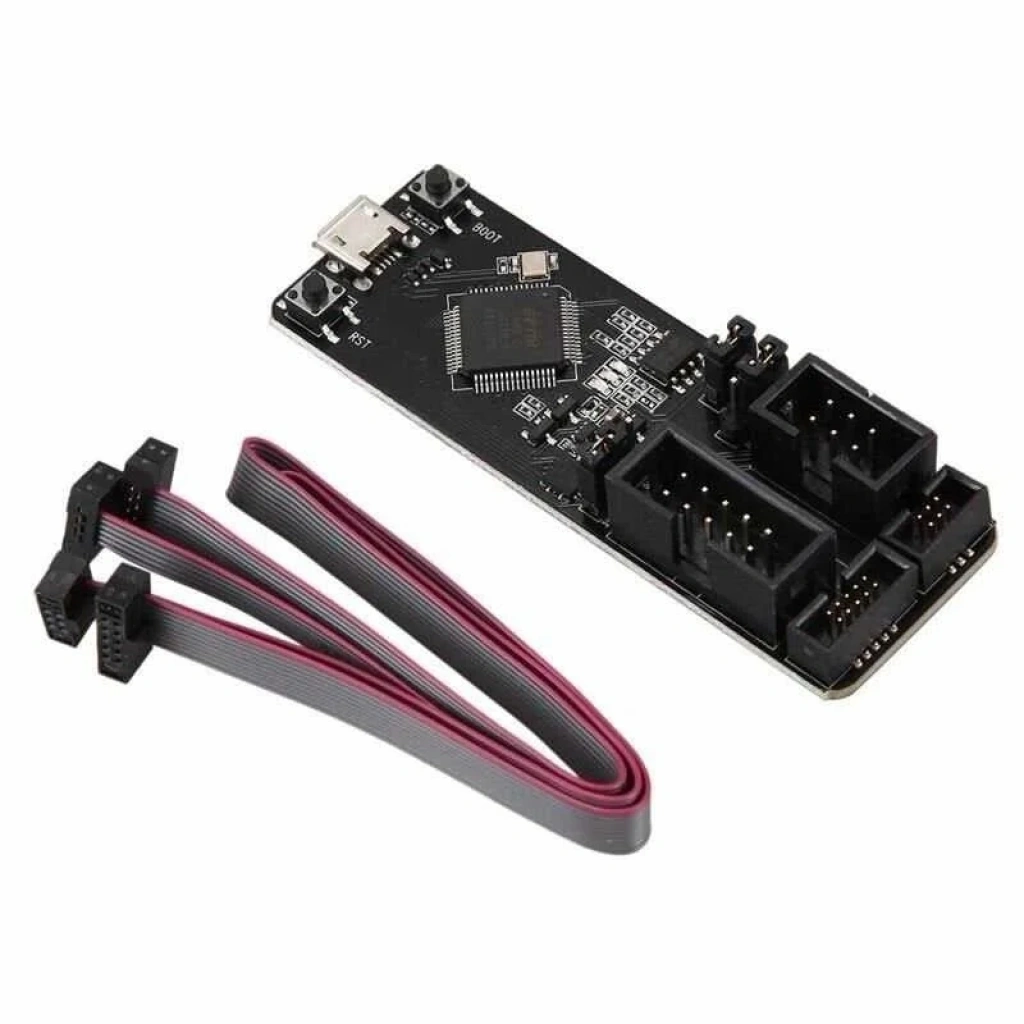

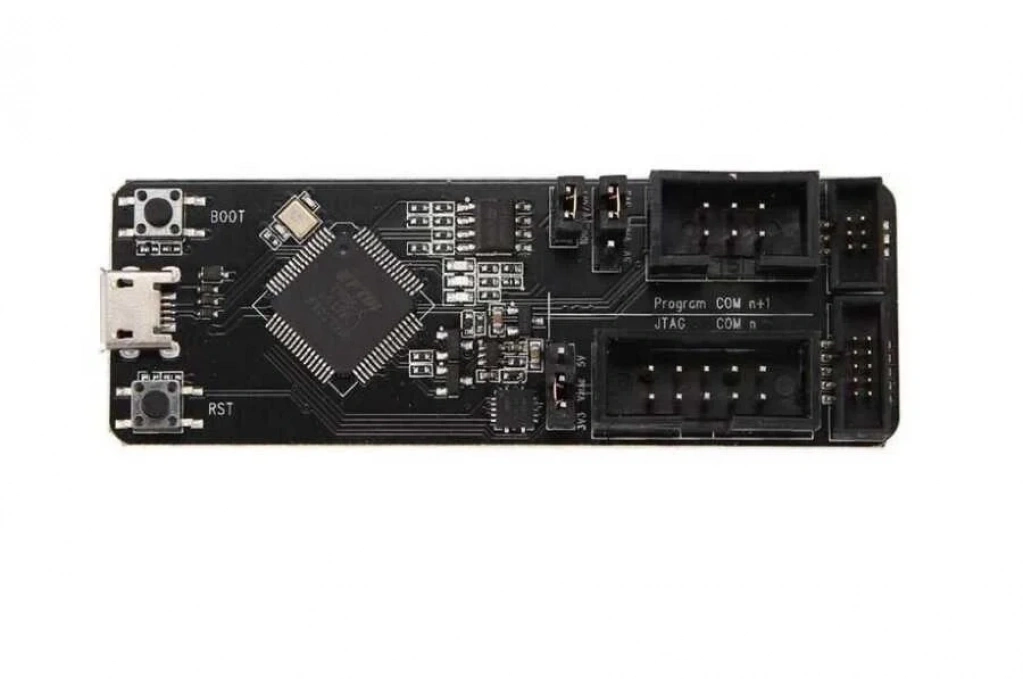

ESP-Prog, kullanıcı kartınıza kablo aracılığıyla kolayca bağlanır. 2,54 mm ve 1,27 mm aralıklı konektör seçenekleri sayesinde farklı kart tasarımlarına uyum sağlar. Program (6-Pin) ve JTAG (10-Pin) konektörlerini kartınızdaki karşılık gelen sıraya yerleştirmeniz yeterlidir.

Farklı kartların güç kaynağı gereksinimlerini düşünerek tasarlanan ESP-Prog, Pin Başlığı aracılığıyla 5V veya 3.3V güç kaynağı seçme imkanı sunar. Bu sayede güç uyumluluğu konusunda endişelenmenize gerek kalmaz.

Uygulama Alanları:

• ESP32 ve ESP8266 tabanlı projelerin geliştirilmesi ve test edilmesi
• Firmware güncelleme ve indirme işlemleri
• JTAG aracılığıyla gerçek zamanlı hata ayıklama

Kullanım Adımları:

1. ESP-Prog hata ayıklama kartını bilgisayarınızdaki bir USB portuna bağlayın.
2. FT2232HL çip sürücüsünü bilgisayarınıza kurun.
3. Program/JTAG arayüzünde güç kaynağı çıkışını seçmek için Pin Başlığını kullanın.
4. Hata ayıklama kartını ve ESP ürün kartınızı gri kabloyla birbirine bağlayın.
5. ESP32 ürün kartınızın otomatik indirme ve JTAG hata ayıklaması için resmi yazılım araçlarını veya komut dosyalarını kullanın.

Ağırlık: 0.05 Kg
