0.1-4000MHz 20dB Gain RF Geniş Bant Amplifikatör Modülü

0.1-4000MHz frekans aralığında çalışan, 20dB kazançlı bu RF geniş bant amplifikatör modülü ile sinyal gücünüzü artırın. İndirimAl.Com güvencesiyle güvenle sipariş verebilirsiniz.
Ürün Kodu: MTR-35629
Marka: Nochta
Kategori: Bluetooth Modüller
Stok: Stokta yok
%22indirim
6.196,18 TL
4.840,76 TL
KARGO BEDAVA

512,31 TL 'den başlayan taksitlerle

En geç 26 Haziran Cuma günü kargoda!

Ürün stokta bulunmamaktadır.

Favorilerime ekle

Hızlı Gönderi

Güvenli Alışveriş

İade ve Değişim

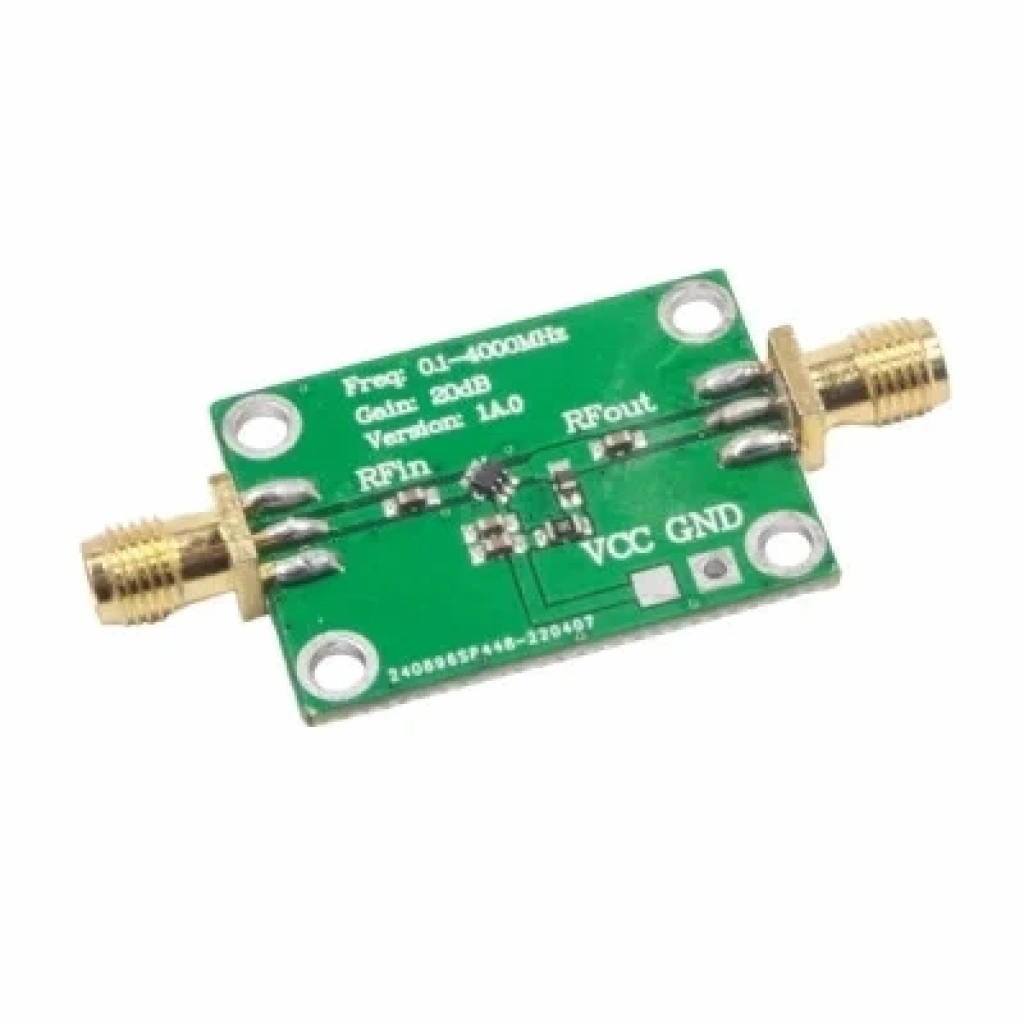

0.1-4000MHz 20dB Gain RF Geniş Bant Amplifikatör Modülü

0.1-4000MHz 20dB Kazançlı RF Geniş Bant Amplifikatör Modülü, geniş frekans aralığı, kararlı kazanç, düşük güç tüketimi ve kompakt tasarımıyla öne çıkan bir RF amplifikatörüdür. Çeşitli RF sinyallerinin yükseltilmesi için ideal bir çözümdür.

Teknik Özellikler

Özellik	Değer
Frekans aralığı	0.1--4000MHz
Amplifikasyon kazancı	20dB (tipik), maksimum 23dB
Besleme gerilimi	3.3V – 5.5V
Maksimum güç	+3dBm (3mW) @1dB sıkıştırma noktası
Çalışma akımı	14mA (3.3V); 25mA (5.0V)
Sistem empedansı	50 ohm
RF konnektörü	SMA standart dişi
Boyutlar	25 x 33 mm (konektörler hariç)
Ağırlık	0.05 Kg

Bağlantı Şeması

RFin: Sinyal girişi
RFout: Sinyal çıkışı
VCC: Pozitif güç kaynağı
GND: Negatif güç kaynağı

Frekans Değerlerine Göre Kazanç

F=70MHz, kazanç=22dB
F=100Mhz, kazanç=22dB
F=200MHz, kazanç=22dB
F=500Mhz, kazanç=22dB
F=900MHz, kazanç=22dB
F=1500MHz, kazanç=22dB
F=2700MHz, kazanç=22dB
F=3000MHz, kazanç=21dB
F=3500MHz, kazanç=21dB
F=4000MHz, kazanç=19dB

Uygulama Alanları

Bu amplifikatör modülü; radyo alıcısının yüksek frekanslı veya orta frekanslı preamplifikatörü, elektronik algılama ekipmanlarının yüksek hassasiyetli yükseltici devresi, alıcı-verici kablosuz iletişim kartları, kuleye monteli amplifikatörler (TMA), birleştiriciler, tekrarlayıcılar ve distal/dijital kablosuz geniş bant kafa ekipmanı gibi çeşitli uygulamalarda kullanılabilir.

Öne Çıkan Avantajlar

Geniş frekans aralığı (0.1-4000MHz) sayesinde çok yönlü kullanım imkanı sunar.
20dB tipik kazancı ile sinyal gücünü etkili bir şekilde artırır.
Düşük gürültü faktörü (0.55dB) sayesinde sinyal kalitesini korur.
Kompakt boyutları sayesinde kolayca entegre edilebilir.
