Raspberry Pi VGA

Raspberry Pi VGA

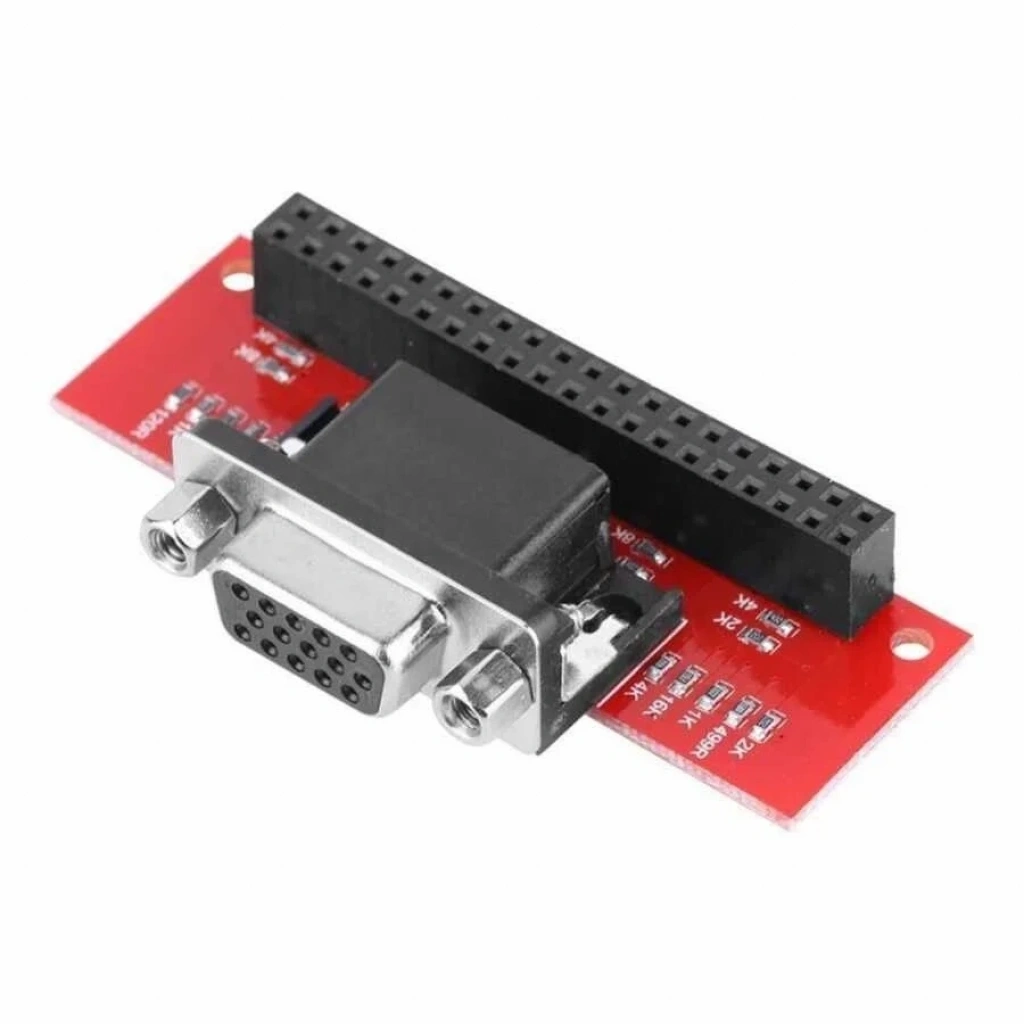

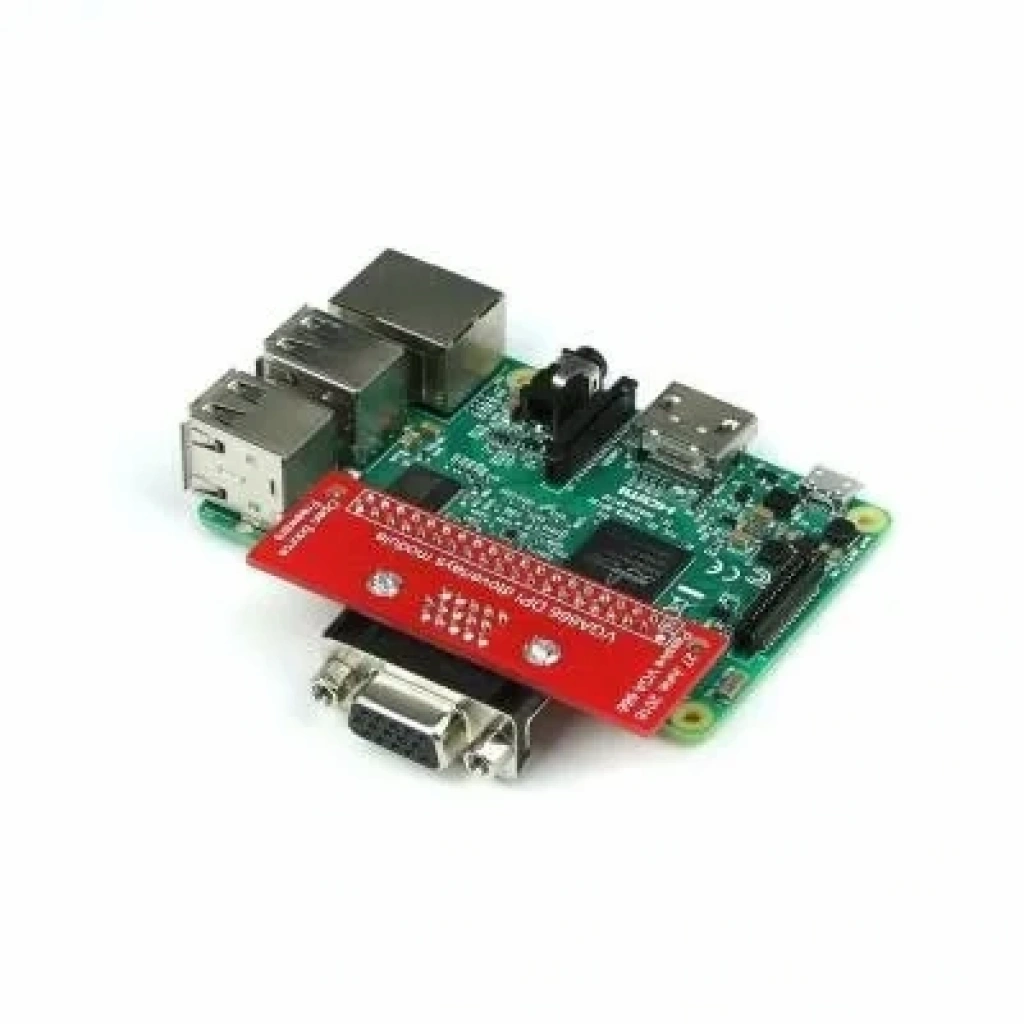

Raspberry Pi VGA Modülü, Raspberry Pi A+, B+, 2B, 3B ve Zero modelleriyle uyumlu bir VGA adaptörüdür. Eğer monitörünüzde yalnızca VGA girişi varsa ve Raspberry Pi’nizin HDMI çıkışını kullanmak istiyorsanız, bu modül size uygun bir çözüm sunar. Geleneksel HDMI-VGA adaptörlerinin aksine, bu modül dijital-analog dönüşüm gerektirmez, bu sayede daha verimli çalışır.

Teknik Özellikler

Bu modül, Raspberry Pi’nizin GPIO pinlerini kullanarak çalışır. Bu nedenle, modülü kullanırken GPIO pinlerinin çoğuna erişiminiz kısıtlanacaktır. Kurulum ve yapılandırma için /Boot/config.txt dosyasında belirli değişiklikler yapmanız gerekmektedir.

Nasıl Kullanılır

/Boot/config.txt dosyasını bir metin düzenleyici ile açın ve aşağıdaki satırları ekleyin veya düzenleyin:

• framebuffer_width = 800
• framebuffer_height = 600
• dpi_group = 2
• device_tree = bcm2710-RPI-3-b.dtb
• dpi_mode = 86
• dtparam = i2c_arm = kapalı
• dtparam = spi = kapalı
• dtparam = uart0 = kapalı
• dtparam = uart1 = kapalı
• dtoverlay = PI3-devre dışı-bt-katlamalı
• dtoverlay = vga666
• enable_dpi_lcd = 1
• display_default_lcd = 1
• force_pwm_open = 0
• dtparam = ses = açık
• start_x = 1
• gpu_mem = 128

Optimum performans için 800x600 çözünürlük kullanmanız önerilir. Daha yüksek çözünürlükler Raspberry Pi’nizin performansını düşürebilir ve daha fazla RAM tüketebilir.

Uygulama Alanları

• Eski VGA monitörleri ile Raspberry Pi projelerini entegre etmek.
• HDMI bağlantısı olmayan ortamlarda Raspberry Pi kullanmak.
• Gömülü sistem projelerinde VGA çıkışı gereksinimini karşılamak.

Önemli Notlar

Bu modül GPIO pinlerinin tamamını kullandığından, VGA adaptörü ile aynı anda başka eklenti kartları kullanmanız mümkün olmayabilir.

Ağırlık: 0.05 Kg
