USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter

USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter

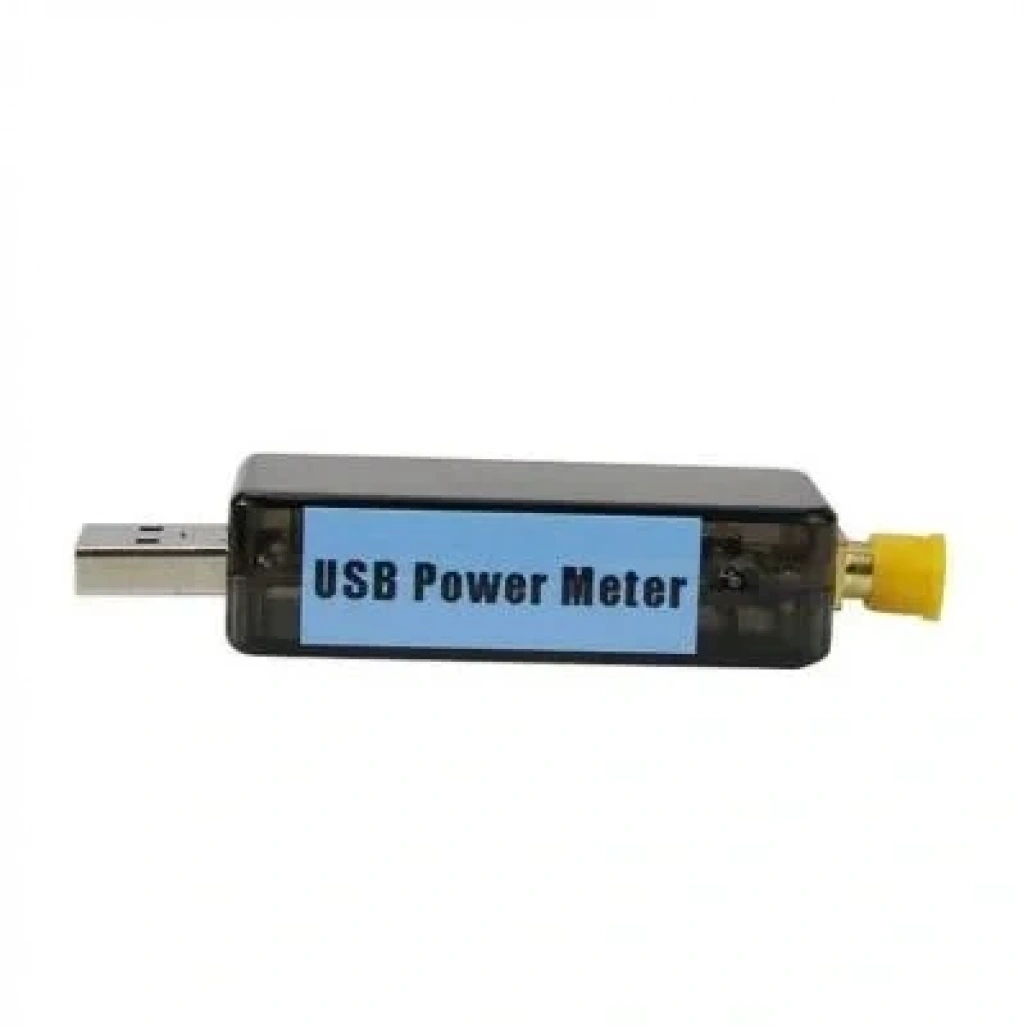

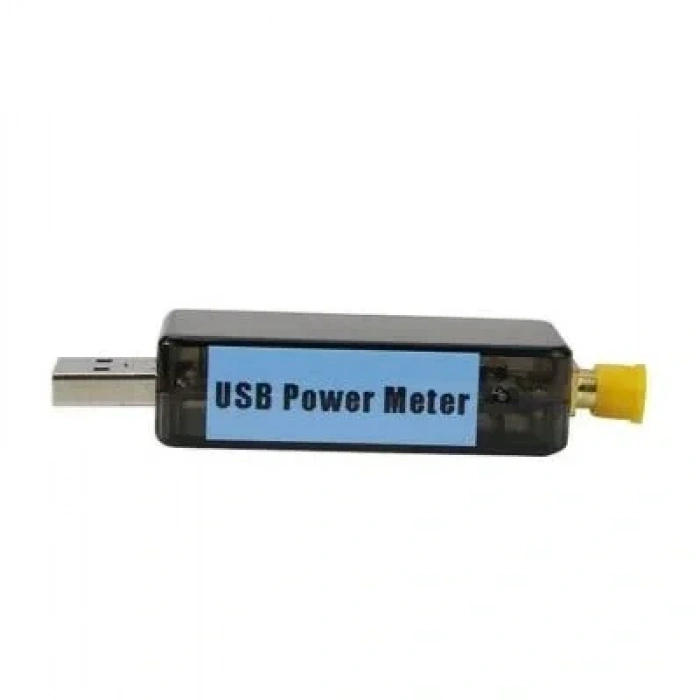

USB RF Güç Ölçer V3.0, 100K-10GHz frekans aralığında çalışan, ekranlı RF güç ölçüm cihazıdır. Yüksek doğruluk, geniş dinamik aralık ve hızlı ölçüm hızı sunan bu ölçer, USB üzerinden kolay veri iletişimi sağlar. 0.96 inç, 160x80 piksel TFT tam renkli ekranı sayesinde ölçüm değerlerini net bir şekilde görebilirsiniz.

Teknik Özellikler

Paket İçeriği

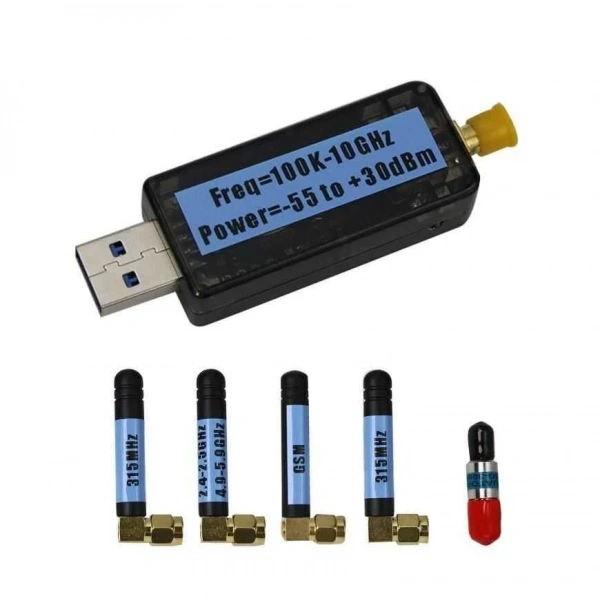

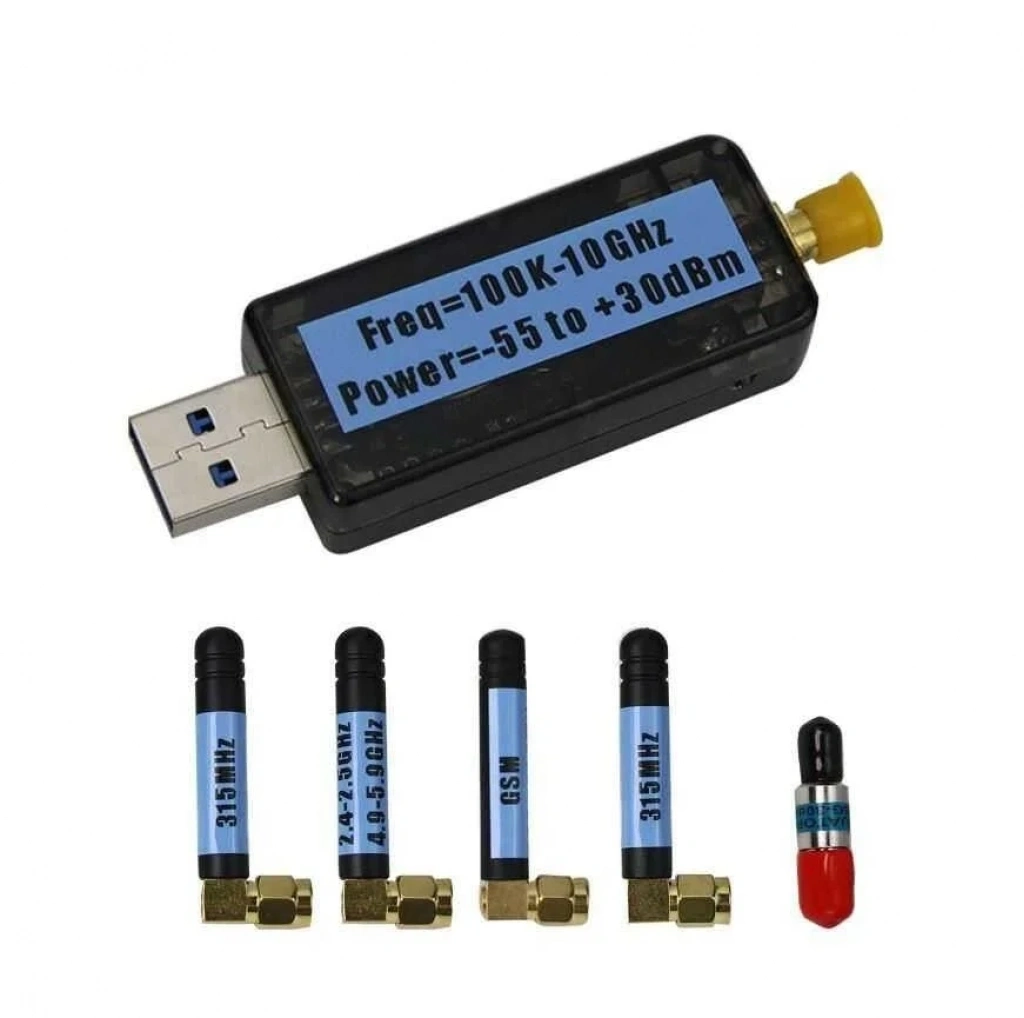

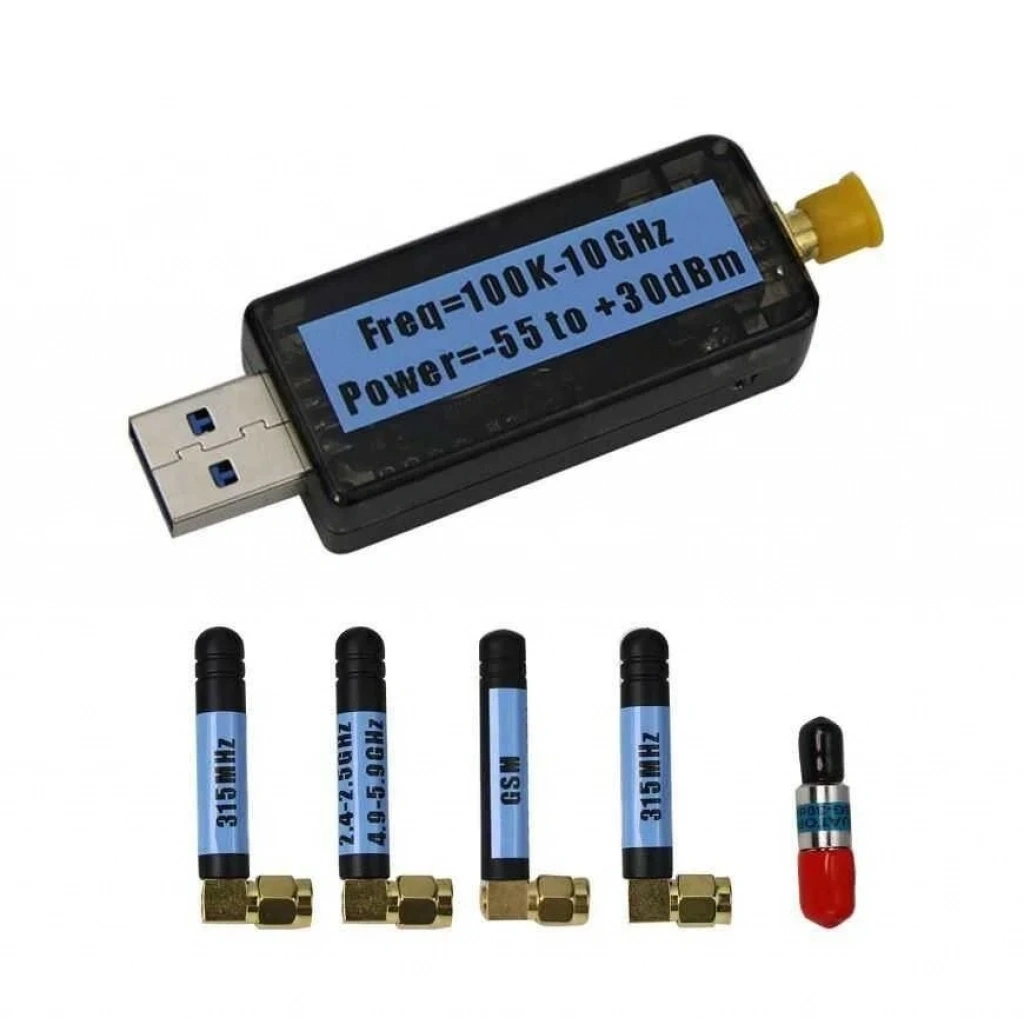

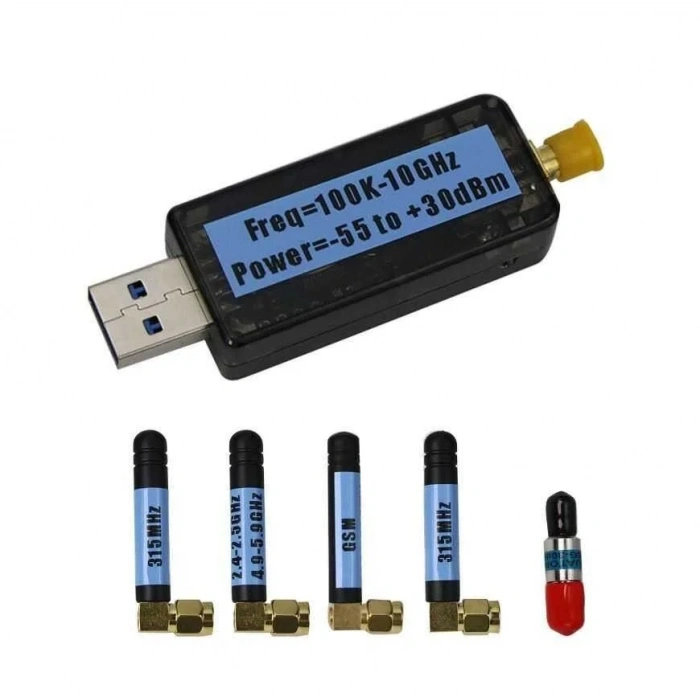

• 1x USB RF Güç Ölçer
• 1x 6GHz/2W/30DB zayıflatıcı
• 4 x Anten (GSM/WIFI/433/315Mhz)

Uygulama Alanları

• Radyo frekans cihazlarının kalibrasyonu
• Radyo frekans ekipmanlarının test edilmesi ve bakımı
• Radyo frekans devresinin dönüş kaybının ölçümü
• Radyo frekans devresinin duran dalga (standing waves) oranının ölçümü
• Kablosuz iletişim ekipmanı arasında parazit tespiti
• RSSI (alınan sinyal gücü göstergesi) ve iletim gücü seviyesi algılama
• Amplifikatör kazancı ve ağ zayıflamasının ölçümü
• GMSK ile modüle edilmiş GSM sinyalinin güç ölçümü

Öne Çıkan Avantajlar

• 30DB sabit zayıflatıcı ve 4 farklı frekans bandı için antenler ile birlikte gelir.
• Parametre ayarı yapıldıktan sonra, TFT ekran aracılığıyla çevrimdışı çalışabilme özelliği sunar.
• Açık seri port protokol desteği sayesinde farklı sistemlerle entegrasyon kolaylığı sağlar.
• Farklı ölçüm modları (Normal, Hızlı Anahtarlama, Hareketli İmleç, Sayısal Ayar) ile esneklik sunar.
• Ölçüm sonuçlarını dBm veya W cinsinden görüntüleme imkanı sağlar.
• Frekans Ayar Aralığı: 0-10000Mhz (10GHz)

Kullanım Modları

Normal Ölçüm Modu: Mevcut frekans noktasındaki dBm ve uW/mW güç değerlerini gösterir.

Hızlı Anahtarlama Modu: Sık kullanılan frekans bantları arasında hızlı geçiş yapmanızı sağlar. En son kullanılan frekans bandını seçmek için S2 tuşuna kısa basın.

Hareketli İmleç Modu: Test frekansını ayarladıktan sonra S1 tuşuna 2 saniye basılı tutarak imleç moduna geçebilirsiniz. İmleç, değerin en yüksek olduğu noktada kalır ve S1/S2 tuşlarıyla sola/sağa hareket ettirilebilir.

Sayısal Ayar Modu: Ayarlanacak konuma hareket ettikten sonra S2 tuşuna 2 saniye basılı tutarak sayısal ayar moduna geçebilirsiniz. S1 ve S2 tuşlarıyla değeri artırabilir veya azaltabilirsiniz. Ayardan sonra, mobil moddan çıkmak ve normal ölçüm moduna dönmek için S1 tuşuna uzun basın. Şekil 3a ve 3b referans alınabilir.
