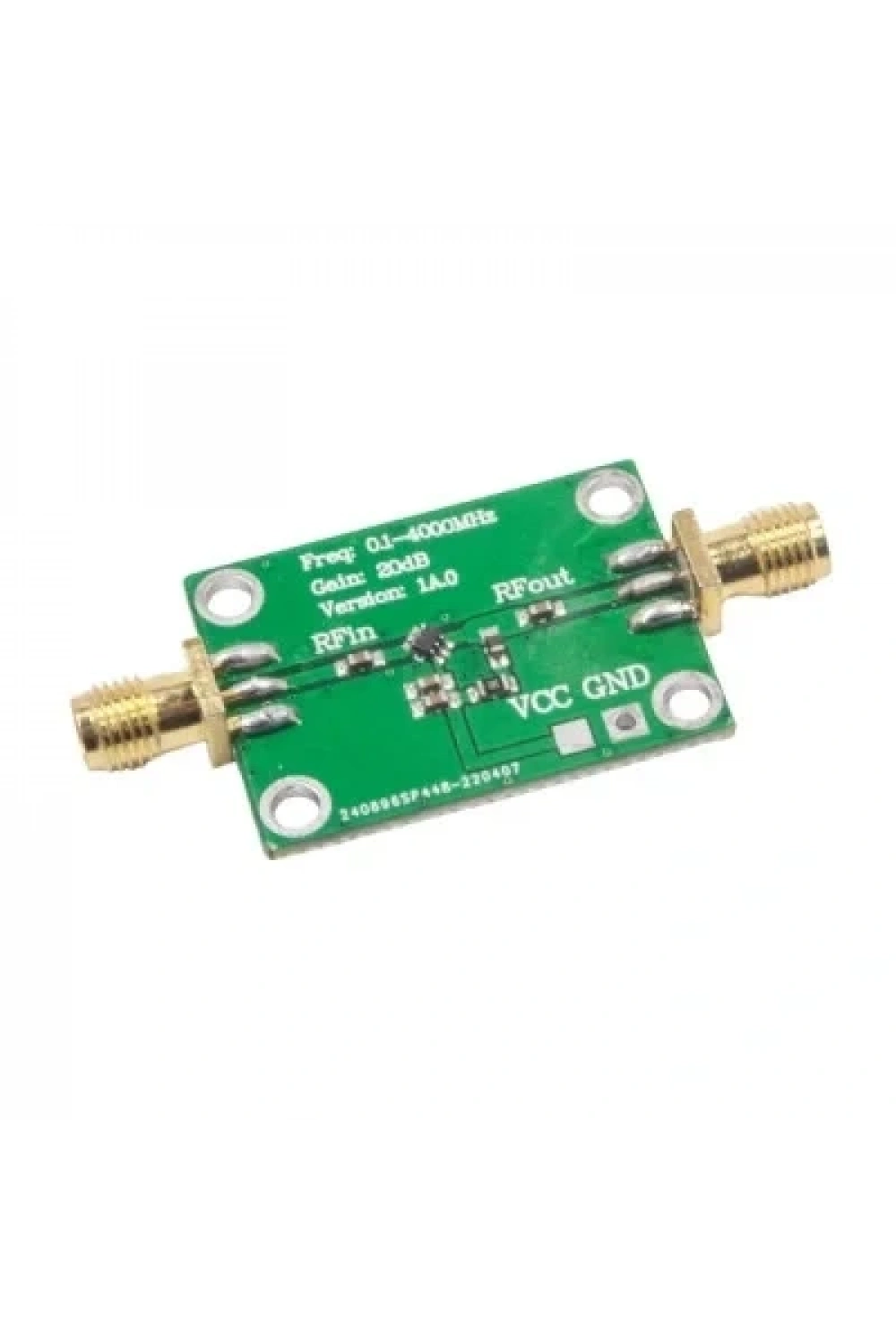

0.1-4000MHz 20dB Gain RF Geniş Bant Amplifikatör Modülü
0.1-4000MHz 20dB Kazançlı RF Geniş Bant Amplifikatör Modülü, geniş frekans aralığı, kararlı kazanç, düşük güç tüketimi ve kompakt tasarımıyla öne çıkan bir RF amplifikatörüdür. Çeşitli RF sinyallerinin yükseltilmesi için ideal bir çözümdür.
Teknik Özellikler
| Özellik | Değer |
| Frekans aralığı | 0.1--4000MHz |
| Amplifikasyon kazancı | 20dB (tipik), maksimum 23dB |
| Besleme gerilimi | 3.3V – 5.5V |
| Maksimum güç | +3dBm (3mW) @1dB sıkıştırma noktası |
| Çalışma akımı | 14mA (3.3V); 25mA (5.0V) |
| Sistem empedansı | 50 ohm |
| RF konnektörü | SMA standart dişi |
| Boyutlar | 25 x 33 mm (konektörler hariç) |
| Ağırlık | 0.05 Kg |

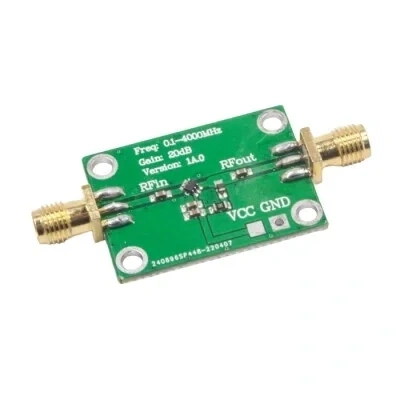

Bağlantı Şeması
- RFin: Sinyal girişi
- RFout: Sinyal çıkışı
- VCC: Pozitif güç kaynağı
- GND: Negatif güç kaynağı
Frekans Değerlerine Göre Kazanç
- F=70MHz, kazanç=22dB
- F=100Mhz, kazanç=22dB
- F=200MHz, kazanç=22dB
- F=500Mhz, kazanç=22dB
- F=900MHz, kazanç=22dB
- F=1500MHz, kazanç=22dB
- F=2700MHz, kazanç=22dB
- F=3000MHz, kazanç=21dB
- F=3500MHz, kazanç=21dB
- F=4000MHz, kazanç=19dB
Uygulama Alanları
Bu amplifikatör modülü; radyo alıcısının yüksek frekanslı veya orta frekanslı preamplifikatörü, elektronik algılama ekipmanlarının yüksek hassasiyetli yükseltici devresi, alıcı-verici kablosuz iletişim kartları, kuleye monteli amplifikatörler (TMA), birleştiriciler, tekrarlayıcılar ve distal/dijital kablosuz geniş bant kafa ekipmanı gibi çeşitli uygulamalarda kullanılabilir.
Öne Çıkan Avantajlar
- Geniş frekans aralığı (0.1-4000MHz) sayesinde çok yönlü kullanım imkanı sunar.
- 20dB tipik kazancı ile sinyal gücünü etkili bir şekilde artırır.
- Düşük gürültü faktörü (0.55dB) sayesinde sinyal kalitesini korur.
- Kompakt boyutları sayesinde kolayca entegre edilebilir.
