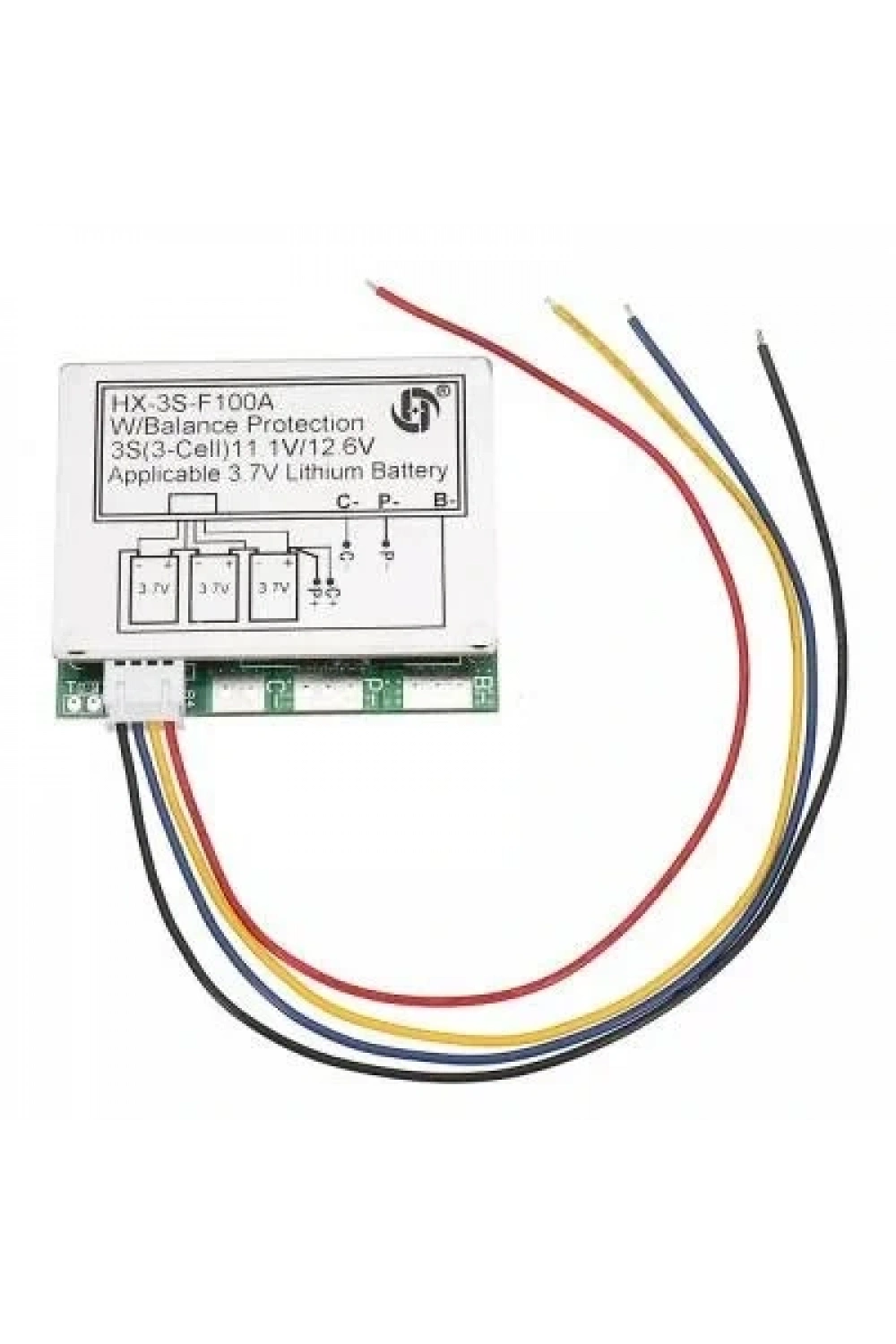

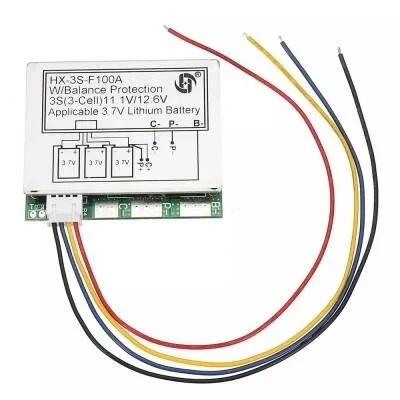

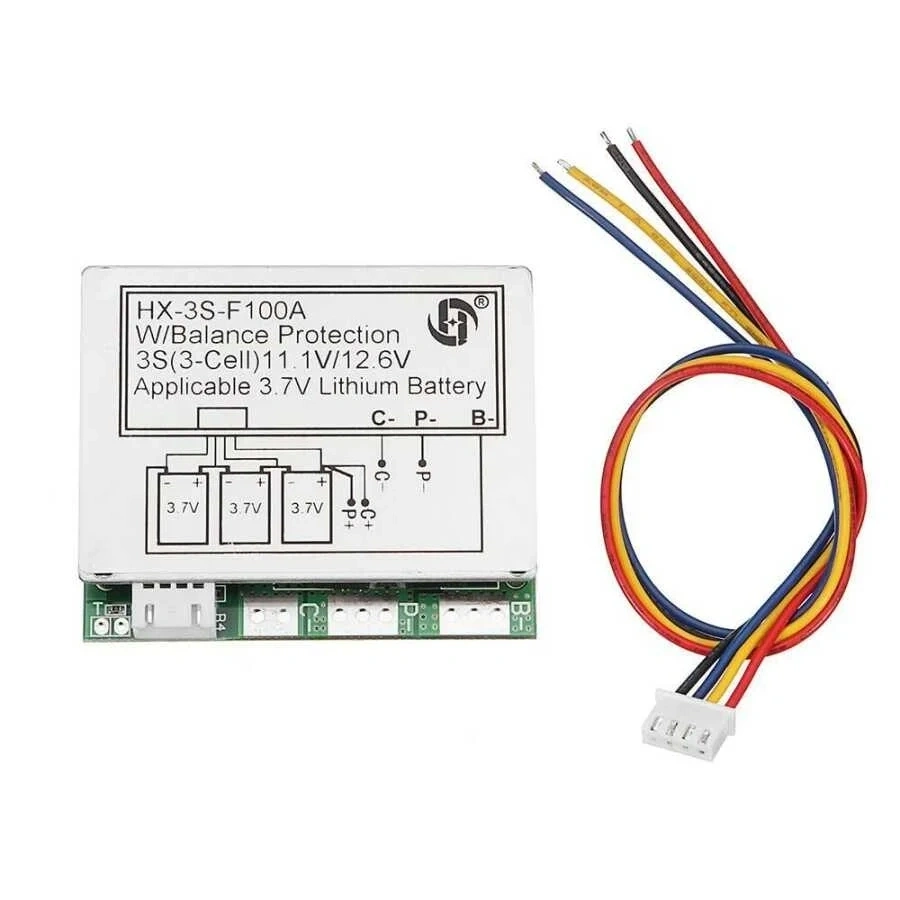

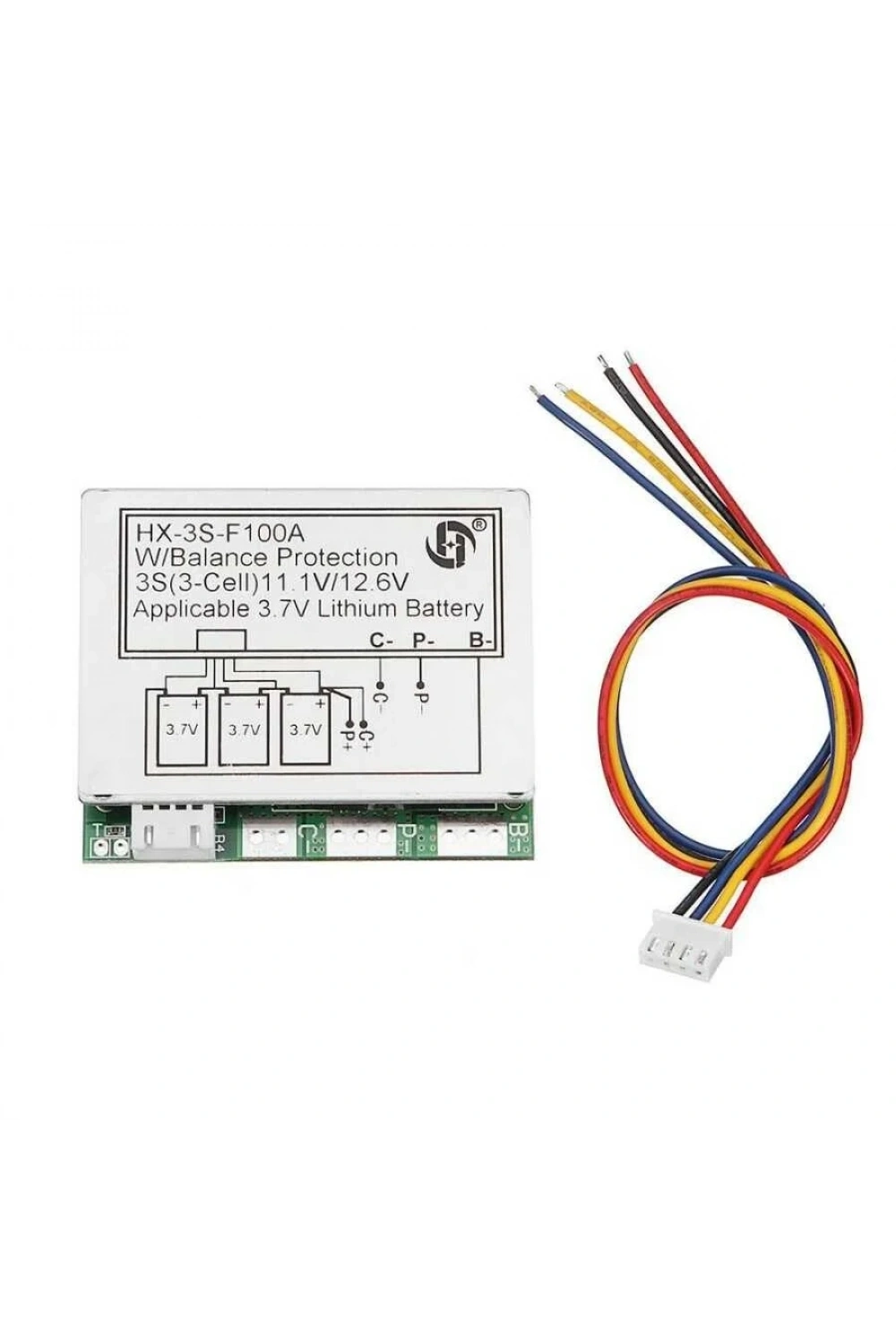

Urun Adi: 3S LiPo & Lion & 18650 100A Batarya Koruyucu Balans Devresi
3S LiPo, Lion ve 18650 Batarya Koruyucu Balans Devresi, şarj edilebilir pillerinizi aşırı yüklenmeye ve deşarj olmaya karşı koruyarak pil ömrünü uzatır. Aynı zamanda, bitmek üzere olan pillerin aşırı akım çekmesini engelleyerek hasar görmelerini önler. Bu sayede pillerinizin güvenliğini ve performansını artırır.
Bu koruyucu devreyi 3S (3 hücreli) lityum polimer (LiPo), lityum iyon (Lion) ve 18650 pillerle kullanabilirsiniz. Yüksek akım uygulamalarında ise devrenin aşırı ısınmasını engellemek için soğutucu kullanmanız önerilir.
Teknik Özellikler
| Özellik | Değer |
| Model | HX-3S-F100A |
| Aşırı şarj İndirimAl.Comı aralığı | 4.28v ± 0.05v (her hücre için) |
| Aşırı deşarj İndirimAl.Com aralığı | 2.5 ± 0.05v (her hücre için) |
| Üst limit çalışma akımı | 100A (ısı dağılımına dikkat edin) |
| Üst sınır anlık akım | 100-120A |
| Çalışma sıcaklığı | -40 ~ + 50 ° C |
| Saklama koşulu | -40 ~ + 80 ° C |
| Sakin akım | 30uA'dan az |
| Etkili yaşam | 30.000 saatten fazla |
| İç direnç | 300mΩ'den az |
| Denge akımı | 65 mA |
| Şarj İndirimAl.Comı | 12.6V-13V |
| Şarj akımı üst sınırı | 10A |
| Boyut | 70 * 60 * 8,5 mm |
| T nokta açıklaması | Sıcaklık korumasını uzatmak için normalde kapalı bir sıcaklık algılama anahtarı ekleyin. Lehim bağlantısının yanındaki 0R direnci çıkarılmalıdır. |
Uygulama Alanları
Bu batarya koruyucu devresi, özellikle yüksek akım gerektiren uygulamalar için uygundur. Xenon lambalar, güneş sokak lambaları ve 3 serili lityum pil paketlerinde güvenilir koruma sağlar.
Öne Çıkan Avantajlar
- Yüksek Akım Desteği: 100A sürekli akım ve 120A anlık akım kapasitesiyle güçlü uygulamalarda kullanılabilir.
- Çoklu Koruma Özellikleri: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım koruması sayesinde pillerinizi güvenle kullanabilirsiniz.
- Dengeli Şarj: Denge akımı sayesinde pillerinizin hücreleri dengeli bir şekilde şarj olur, ömürleri uzar.
- Kompakt Tasarım: Küçük boyutları sayesinde kolayca entegre edilebilir.
- Dayanıklılık: 30.000 saatten fazla kullanım ömrü sunar.
Notlar
- Kablolamayı yaparken 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B+), C- (şarj negatif), C+ (şarj pozitif), P- (çıkış negatif) ve P+ (çıkış pozitif) bağlantılarını doğru yaptığınızdan emin olun. Yanlış bağlantı durumunda kısa devre oluşabilir.
- Devreyi kullanmadan önce şarj edin.
- 3 pili seri bağlarken, her pilin voltajının aynı olduğundan emin olun. Farklı voltajlara sahip pilleri kullanmadan önce ayrı ayrı şarj edin ve test edin.
- İyi ve kötü pilleri birlikte kullanmayınız.
- 3A üzerindeki deşarj akımlarında, bataryanın deşarj hızı 3C’den fazla olmalıdır. (1C oranlı batarya için 2A, 3C oranlı batarya için 6A çalışma akımı)
Ağırlık: 0.05 Kg.
