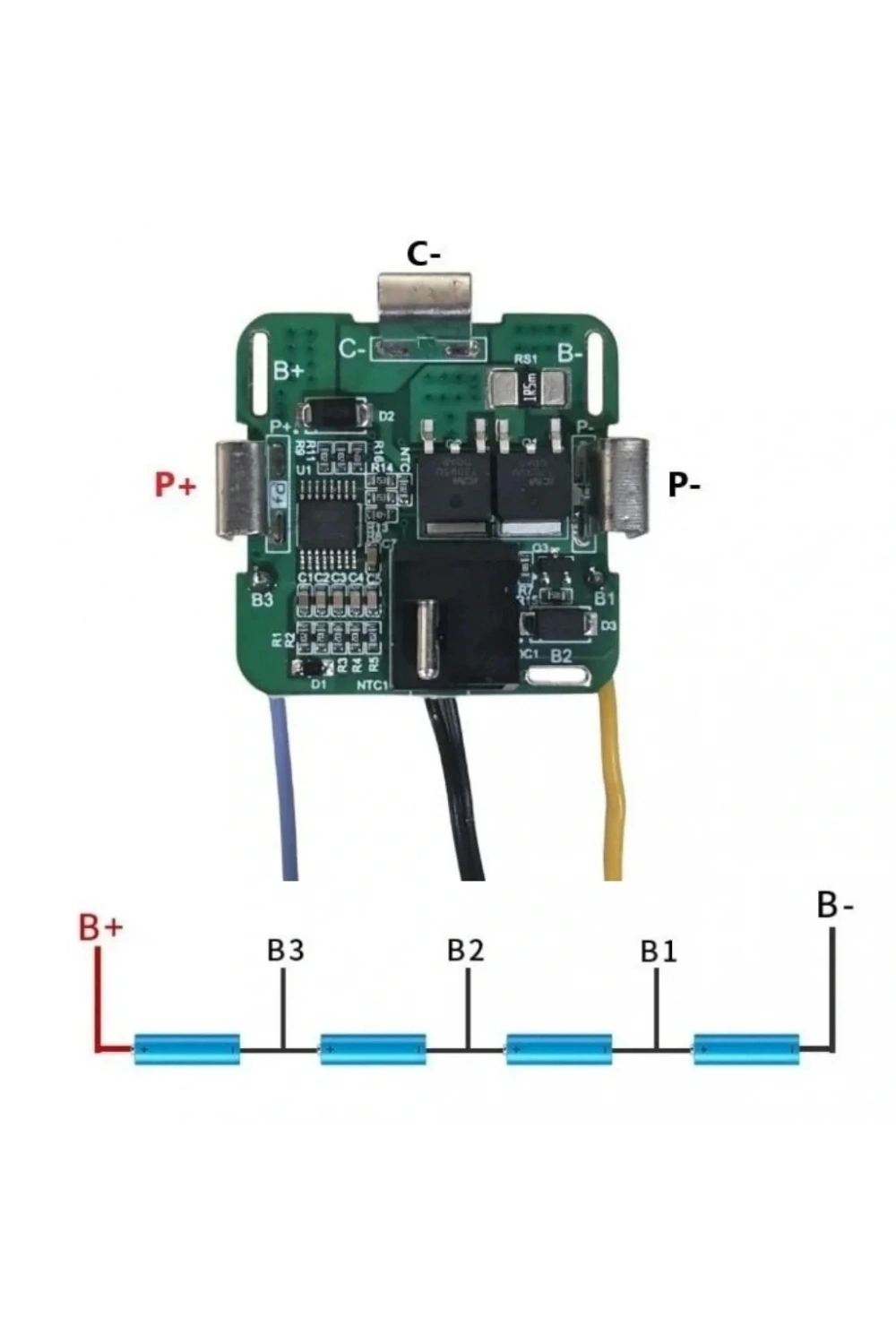

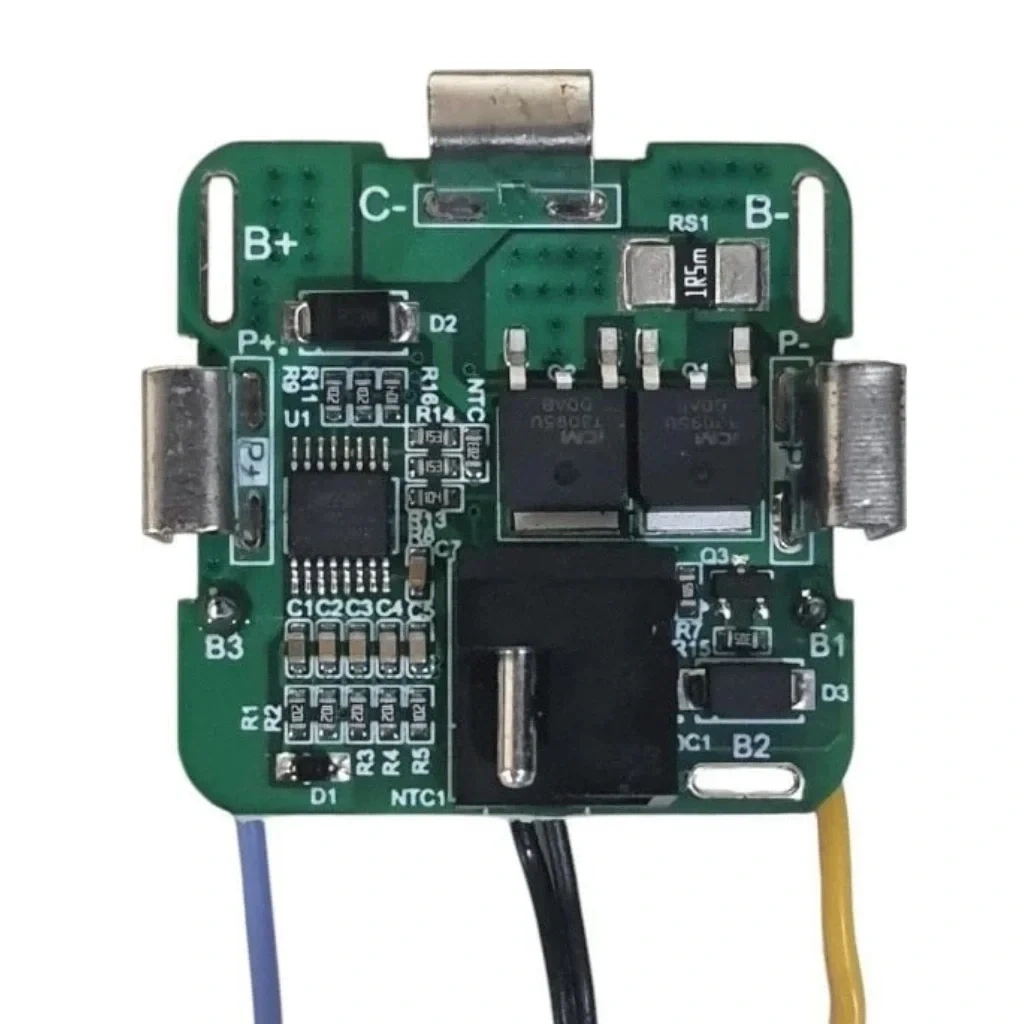

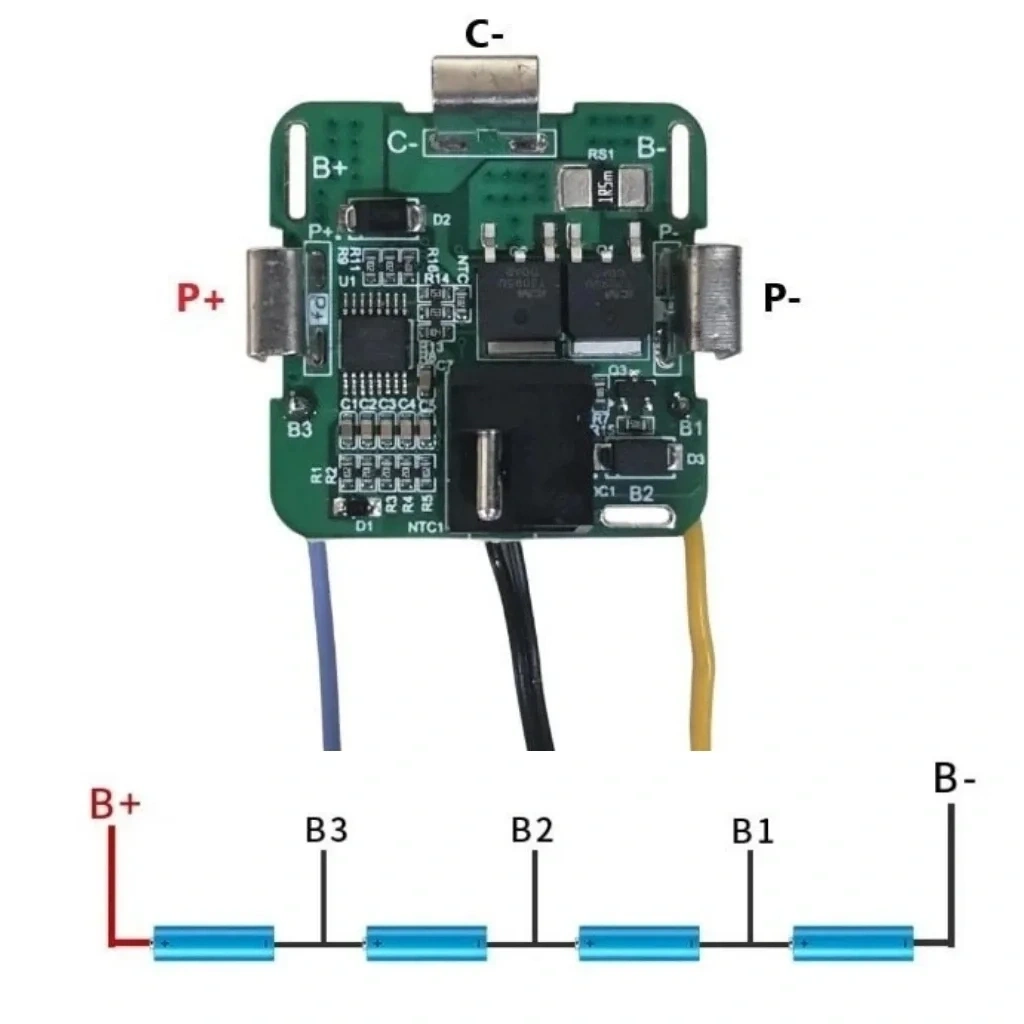

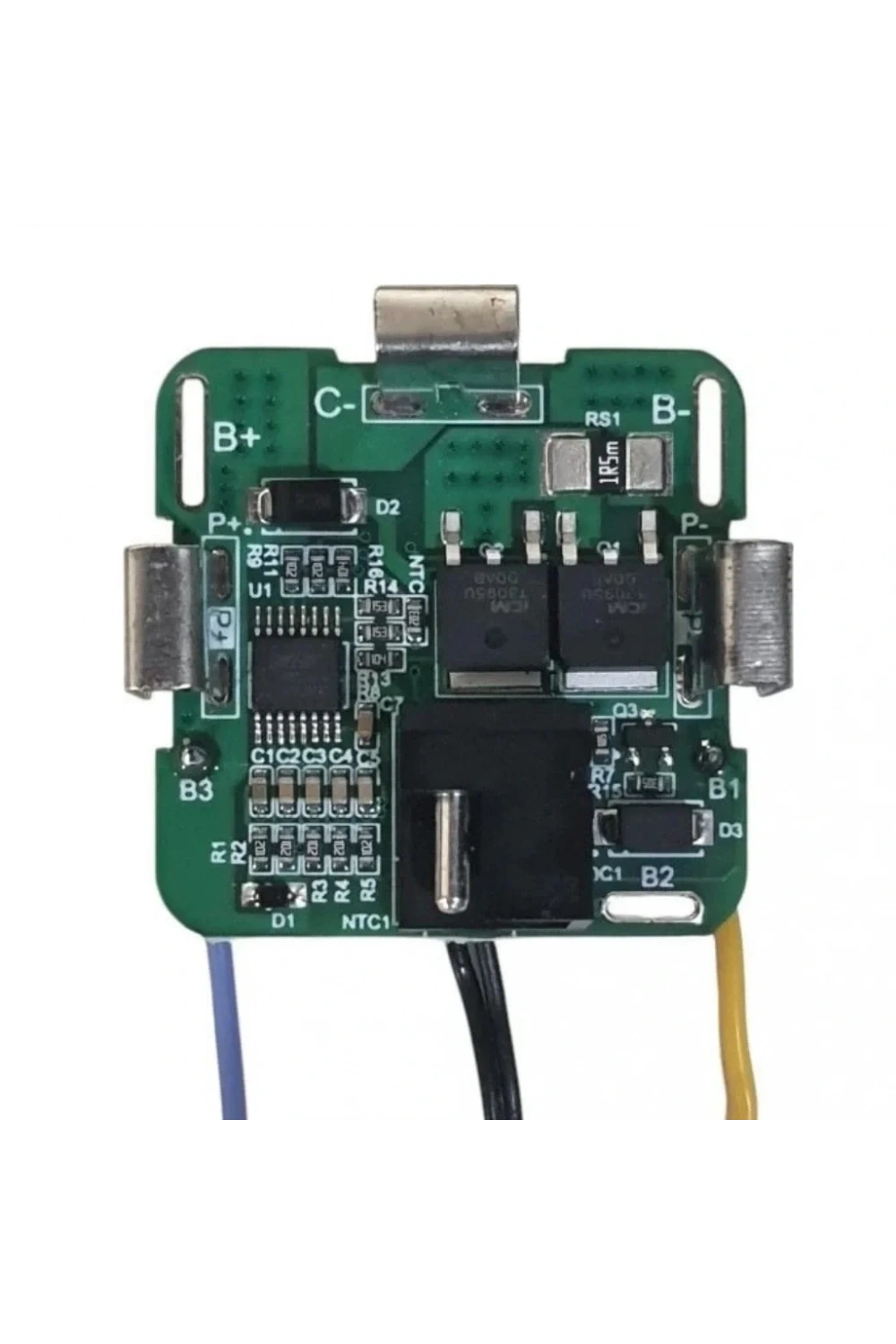

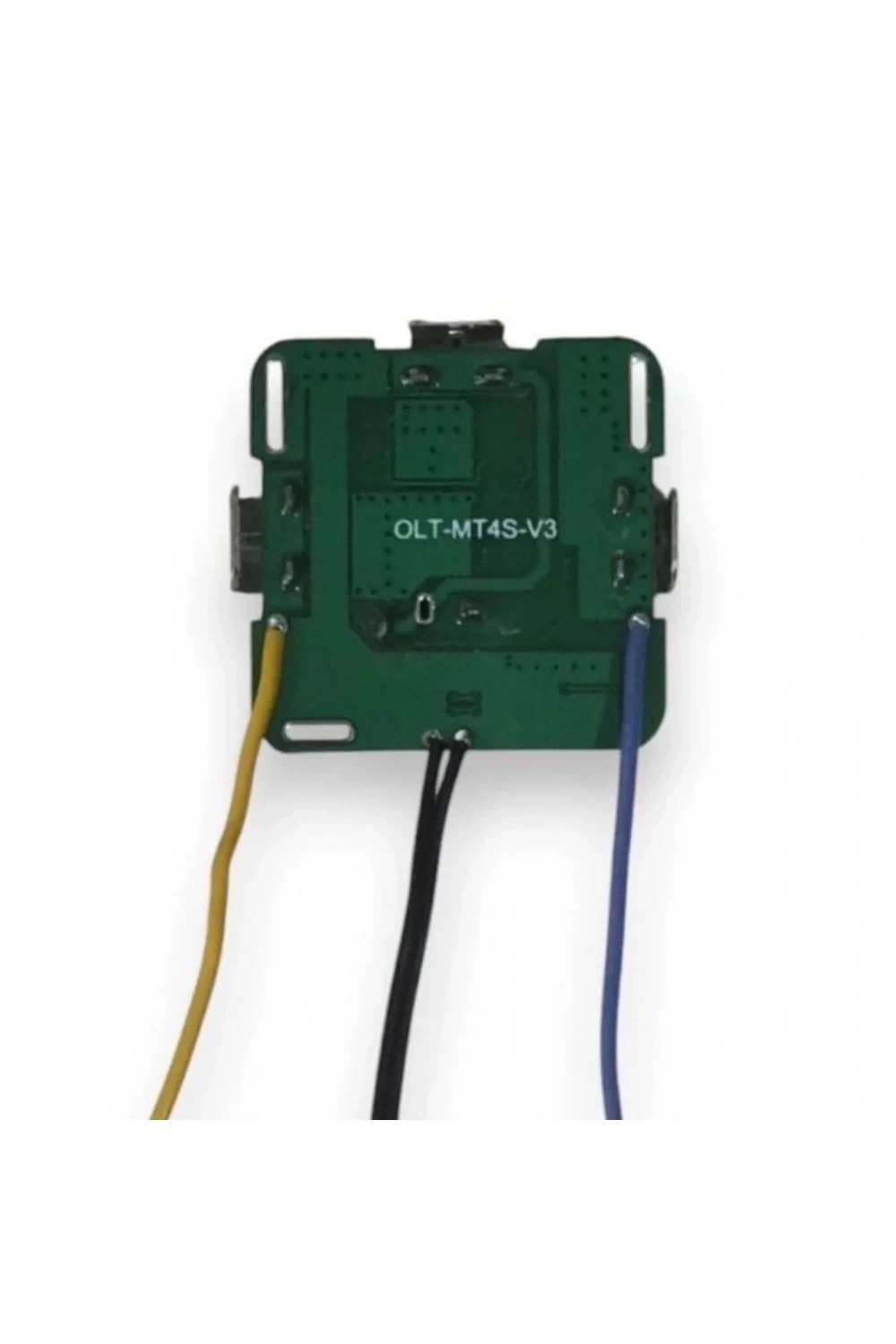

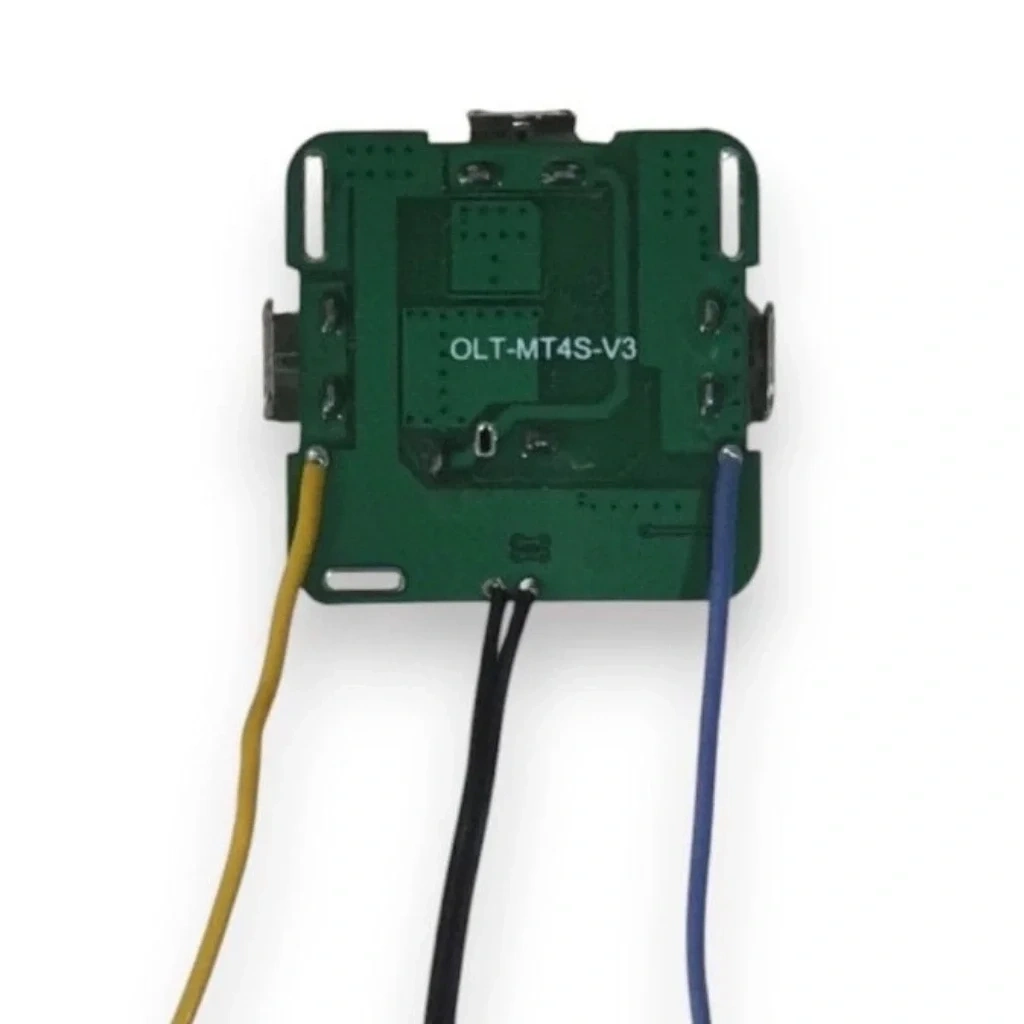

4S 20A BMS 16.8V 18650 Lityum Pil Şarj Koruma Devresi (NTC'li)
Bu 4S 20A BMS devresi, dört adet 3.7V lityum iyon pilin (18650 ve benzeri) güvenli ve dengeli bir şekilde şarj edilmesi ve kullanılması için özel olarak tasarlanmıştır. Yüksek akım ihtiyacı olan şarjlı matkaplar, taşınabilir elektrikli aletler ve benzeri uygulamalar için ideal bir çözümdür. Entegre NTC (sıcaklık sensörü) sayesinde pilin aşırı ısınmasına karşı ek bir koruma katmanı sunar.
Teknik Özellikler
| Özellik | Değer |
| Şarj Voltajı | 16,8V |
| Tek Pil Şarj Voltajı | 3.8/4.25V |
| Sürekli Şarj Akımı | 8-20A |
| Yüksek Gerilim Koruması | 3.85-4.25V |
| Yüksek Voltaj Koruma Süresi | 1sn |
| Yüksek Şarj Koruma Gerilimi | 3.75-4.13V |
| Yüksek Voltaj Serbest Kalma Süresi | 1mS |
| Aşırı Deşarj Koruma Gerilimi | 2-2.8V |
| Aşırı Deşarj Koruma Süresi | 1sn |
| Düşük Voltaj Serbest Kalma Süresi | 2.5-3.0V |
| Düşük Voltaj Serbest Kalma Süresi | 100±20mS |
| Aşırı Akım Algılama Gerilimi | 0.1-0.4V |
| Yüksek Akım Koruması | 30±5A |
| Yüksek Akım Koruma Süresi | 1S |
| Kısa Devre Koruması | Evet |
| Kısa Devre Koruma Süresi | 250uS |
| Kısa Devre Serbest Kalma Süresi | 1S |
| Kısa Devre Algılama Gerilimi | 0.8V |
| Kurtarma Durumu | Bağlantı Kesildikten Sonra Otomatik Yük |
| Aşırı Sıcaklık Koruması Koruma Sıcaklığı | 70±5° |
| İyileşme Sıcaklığı | 55±5° |
| Çalışma Durumu Akımı | 25uA (25°) |
| Bekleme Durumu Akımı | 6uA(25°) |
| Deşarj Ana Devresi İç Direnci | 30±5mΩ |
| Çalışma Sıcaklığı | -40°-85° RH≤75% |
| Koruma Sıcaklığı | -40°-125° RH≤75% |
| Ürün Ölçüleri | 34x34x1.6 mm |
Uygulama Alanları
- Şarjlı matkap ve el aletleri
- Elektrikli scooter ve bisiklet bataryaları
- Solar enerji sistemleri
- Güçlü taşınabilir batarya paketleri
- DIY robotik ve endüstriyel projeler
Öne Çıkan Avantajlar
- 4 hücreli (4S) sistemler için yüksek akım (20A) desteği
- NTC sensörü ile aşırı ısınma durumlarına karşı gelişmiş güvenlik
- Şarjlı matkaplar ve güçlü elektrikli aletlerle uyumluluk
- Hücre dengeleme özelliği sayesinde pil ömrünün uzatılması
- Kompakt (34x34x1.6 mm) ve kare tasarımı sayesinde kolay montaj ve entegrasyon imkanı
