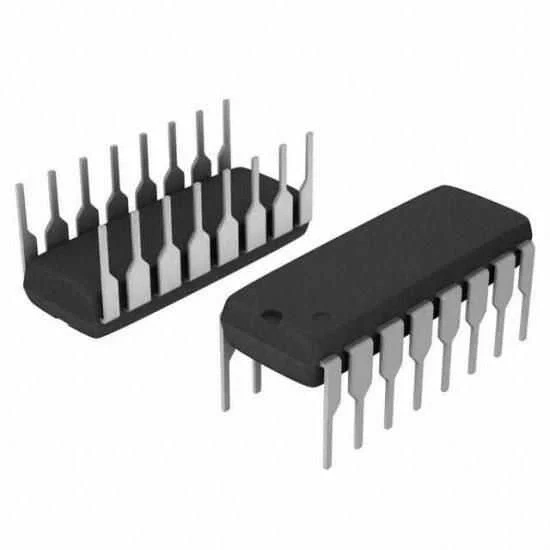

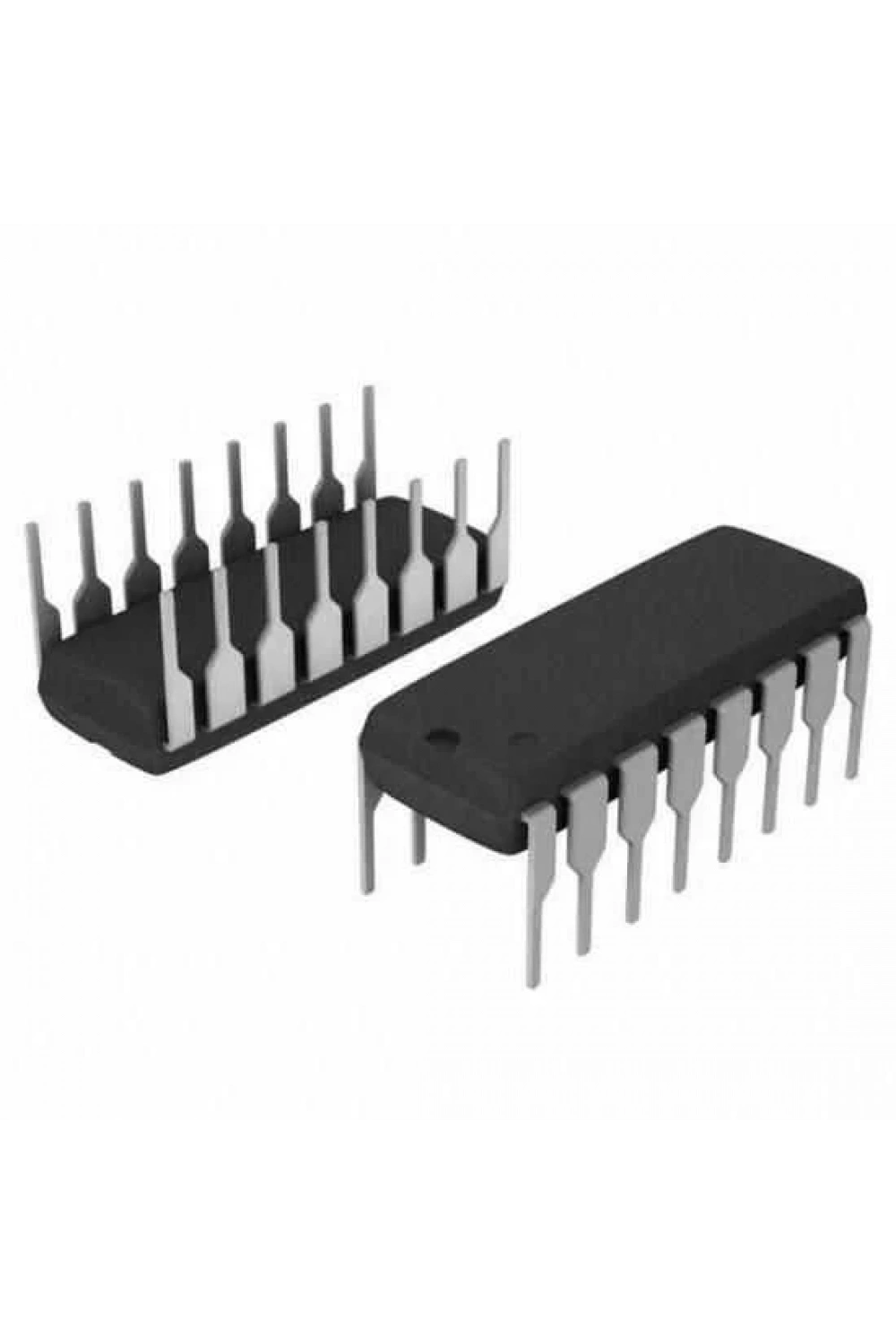

74HC194 DIP16 Entegre
74HC194 DIP16 Entegre, 4-bit çift yönlü bir evrensel kaydırma yazmacıdır. Bu entegre, verileri seri veya paralel olarak işleyebilme özelliği sayesinde çeşitli dijital devre tasarımlarında kullanılabilir. Çalışma prensibi, mod seçme girişleri (S0, S1) tarafından belirlenir ve senkronize bir şekilde çalışır.
Teknik Özellikler
| Özellik | Değer |
| Pin Sayısı | 16 |
| Paket Tipi | DIP-16 |
| Bit Sayısı | 4 |
| Mantık Türü | CMOS |
| Besleme gerilimi | 6V Max |
| Ağırlık | 0.02 Kg |

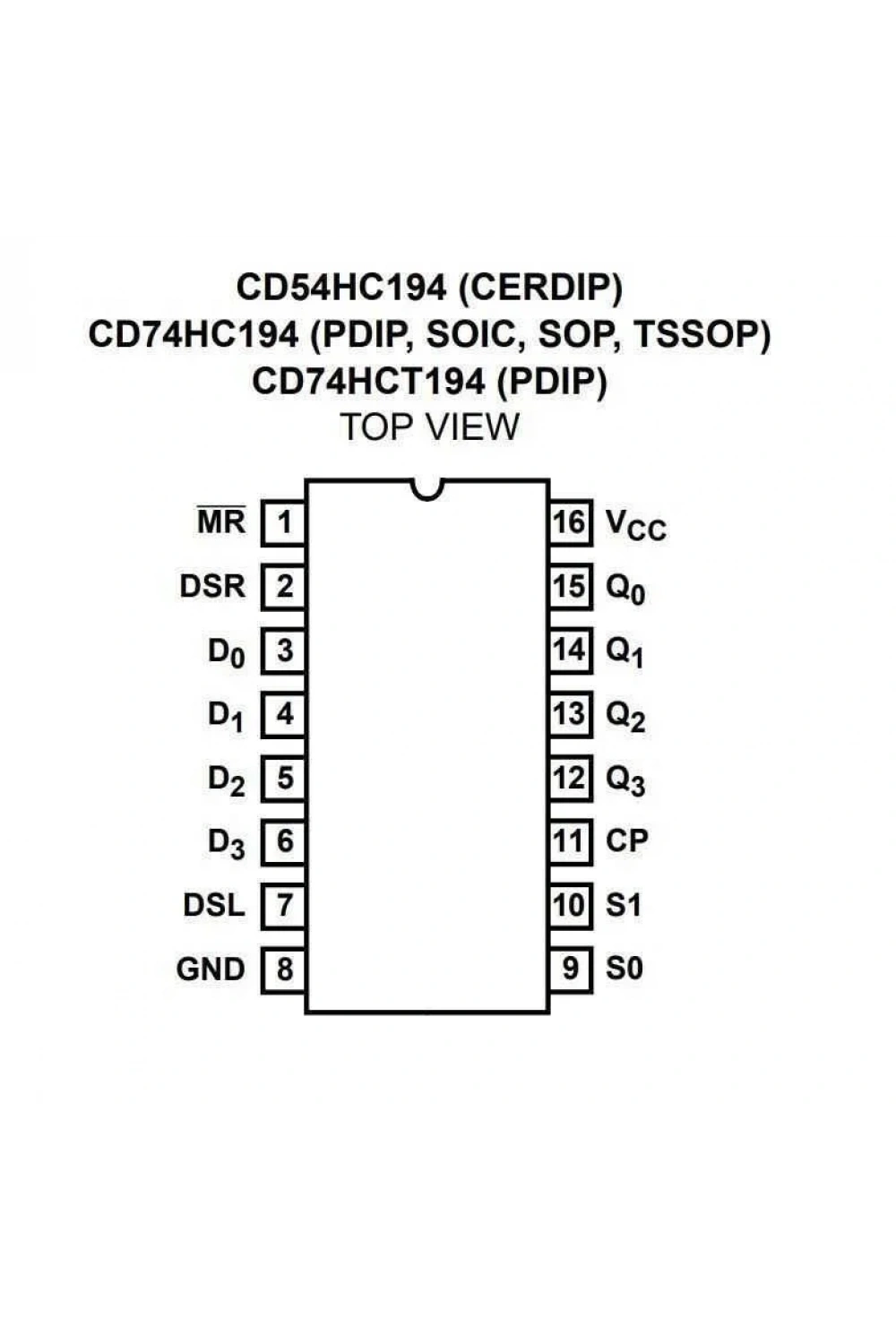

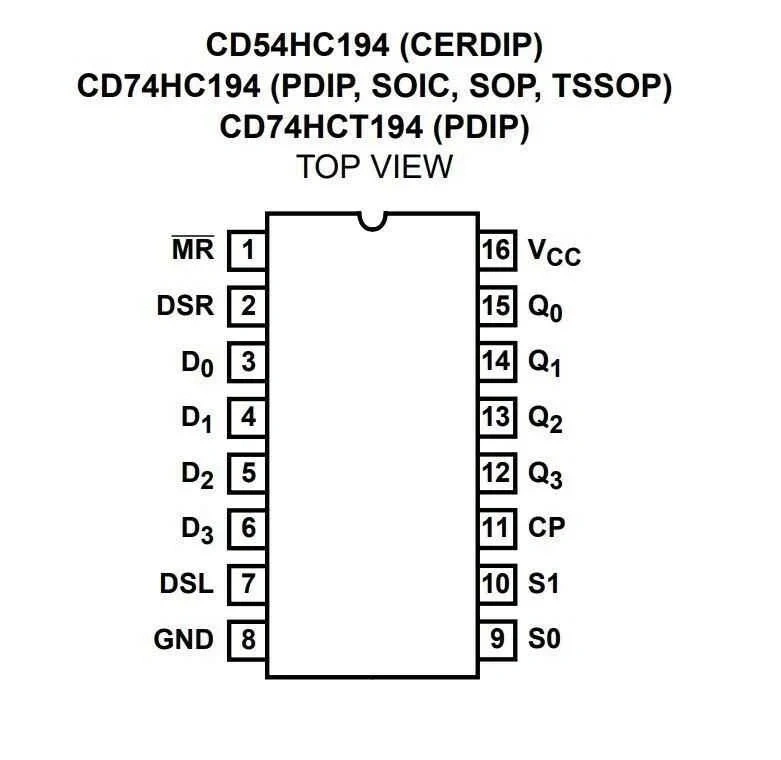

74HC194 entegresinde, S0 ve S1 girişleri YÜKSEK konumundayken, D0 ile D3 girişlerine uygulanan veriler Q0 ile Q3 çıkışlarına paralel olarak aktarılır. S0 YÜKSEK ve S1 DÜŞÜK olduğunda, veri DSL girişi üzerinden seri olarak girer ve soldan sağa doğru kaydırılır. S0 DÜŞÜK ve S1 YÜKSEK olduğunda ise veri DSR girişi üzerinden seri olarak girer ve sağdan sola doğru kaydırılır. DSR ve DSL girişleri, paralel yükleme işlemine engel olmadan çoklu kademeli sağa veya sola kaydırma işlemleri için kullanılabilir. S0 ve S1 girişlerinin her ikisi de DÜŞÜK olduğunda, mevcut veriler bekleme modunda tutulur.
Uygulama Alanları
Bu entegre, veri depolama, seri iletişim, veri aktarımı ve çeşitli dijital devre uygulamalarında kullanılmak üzere tasarlanmıştır.
Öne Çıkan Avantajlar
- Çift yönlü kaydırma özelliği sayesinde esnek kullanım imkanı sunar.
- Paralel ve seri veri girişi seçenekleri ile farklı ihtiyaçlara cevap verir.
- CMOS teknolojisi ile düşük güç tüketimi sağlar.
- Giriş kelepçe diyotları sayesinde güvenli arayüzleme imkanı sunar.
- 4 Pin
- 6V
- DIP-16
- DIP16
