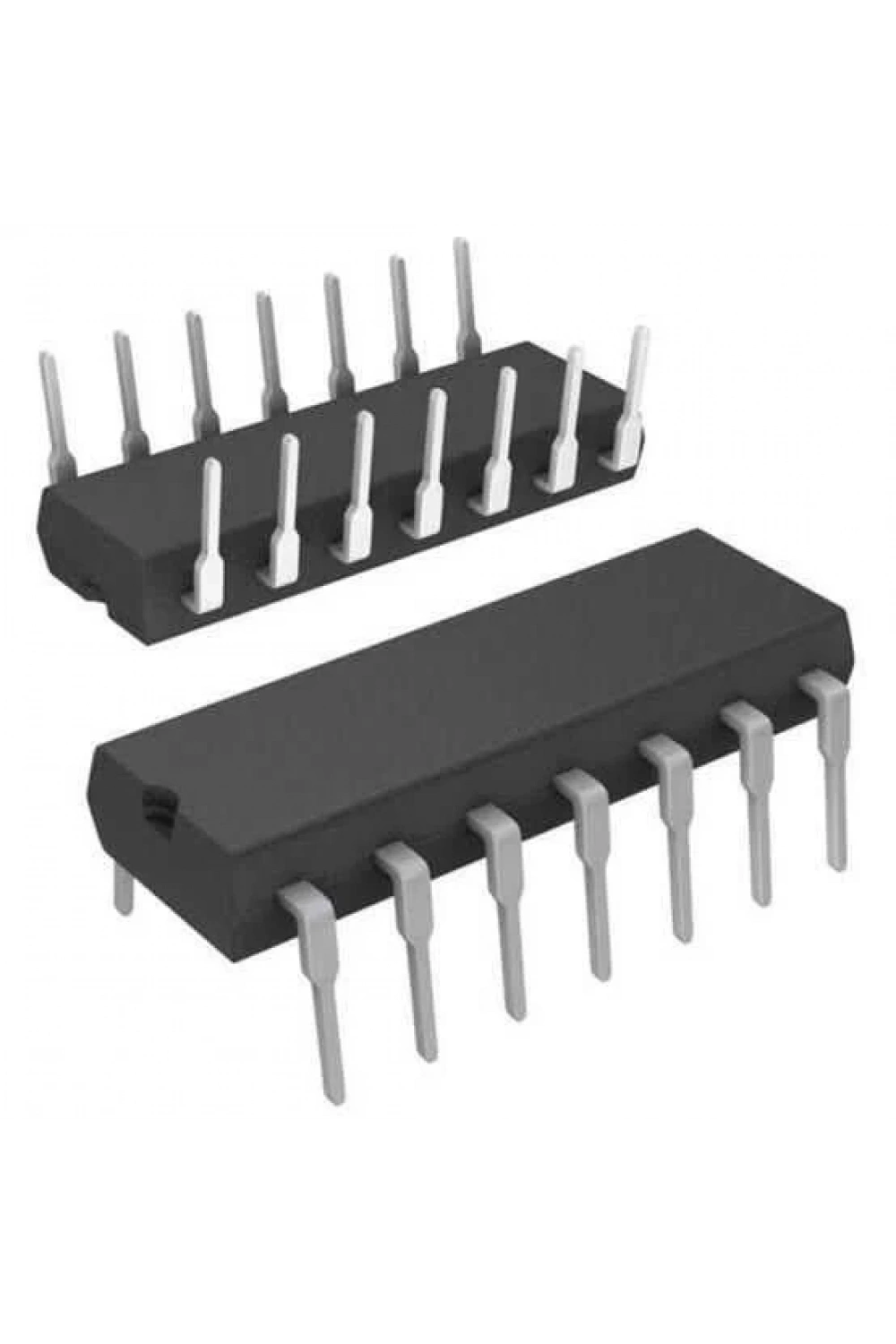

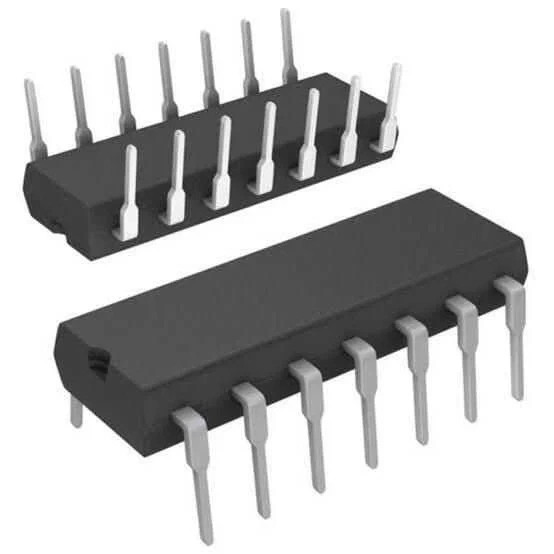

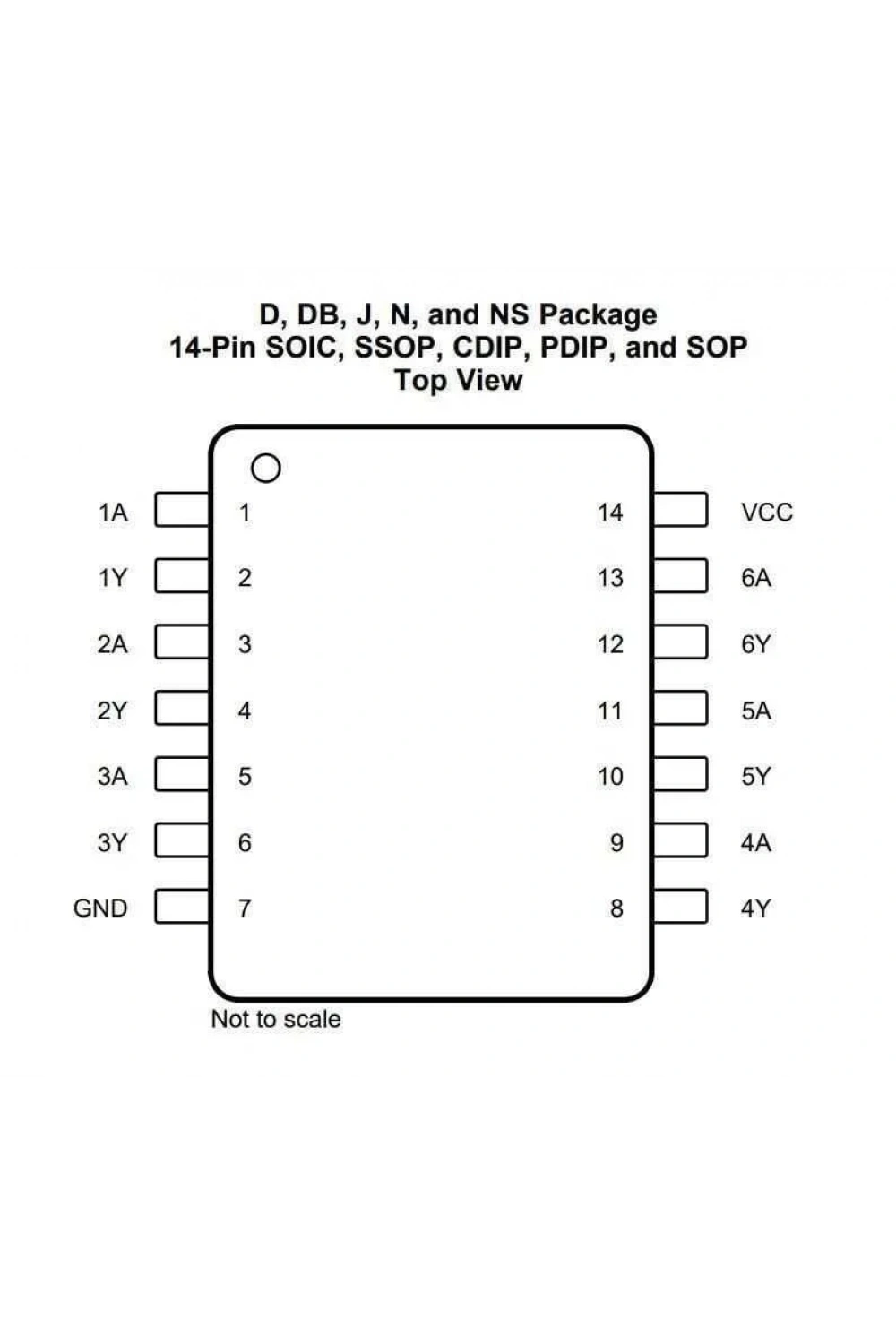

74LS06 DIP14 Entegre
74LS06 DIP14 entegresi, altıgen yapıya sahip invertör buffers ve sürücüleri içerir. Bu entegre, yüksek seviyeli devrelerle (örneğin MOS) arabirim kurmak veya yüksek akım yüklerini yönetmek amacıyla yüksek komponentli açık kollektör çıkışlara sahiptir. Ayrıca, TTL girişlerini çalıştırmak üzere invertör buffer olarak da kullanılabilir. LS06 modelinin nominal çıkış komponentliği 30V olup, çoğu TTL ailesi ile uyumludur. Girişler, tasarımı basitleştirmek ve iletim etkilerini azaltmak adına diyot kelepçeli olarak tasarlanmıştır. Tipik güç tüketimi yaklaşık 175 mW olup, ortalama yayılma gecikme süresi 8ns seviyesindedir.
Kullanım Alanları
- Fabrika otomasyonu sistemleri
- Bina otomasyon projeleri
- Line sürücü devreleri
- Elektronik satış noktası cihazları
- Masaüstü ve dizüstü bilgisayarlar
Teknik Özellikler
| Besleme gerilimi | 4.75V - 5.25V |
| Giriş hattı sayısı | 6 giriş |
| Çıkış hattı sayısı | 6 çıkış |

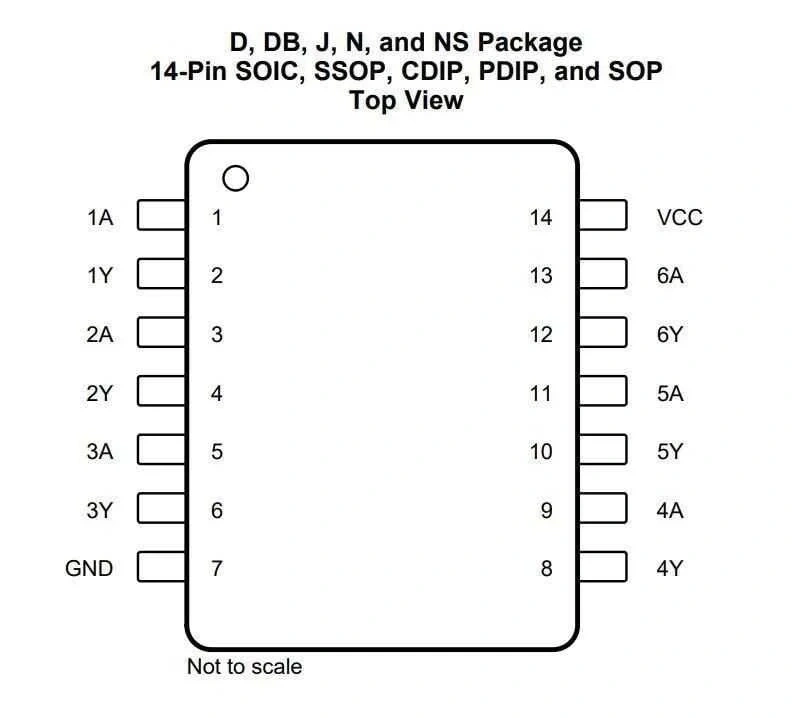

| Pin sayısı | 14 |
| Paket tipi | DIP-14 |
Korunması Zorunlu Teknik Bilgiler
- Çalışma gerilimi: 30V
- Besleme gerilimi: 5.25V
- Paket tipi: DIP-14
- Model kodu: LS06
