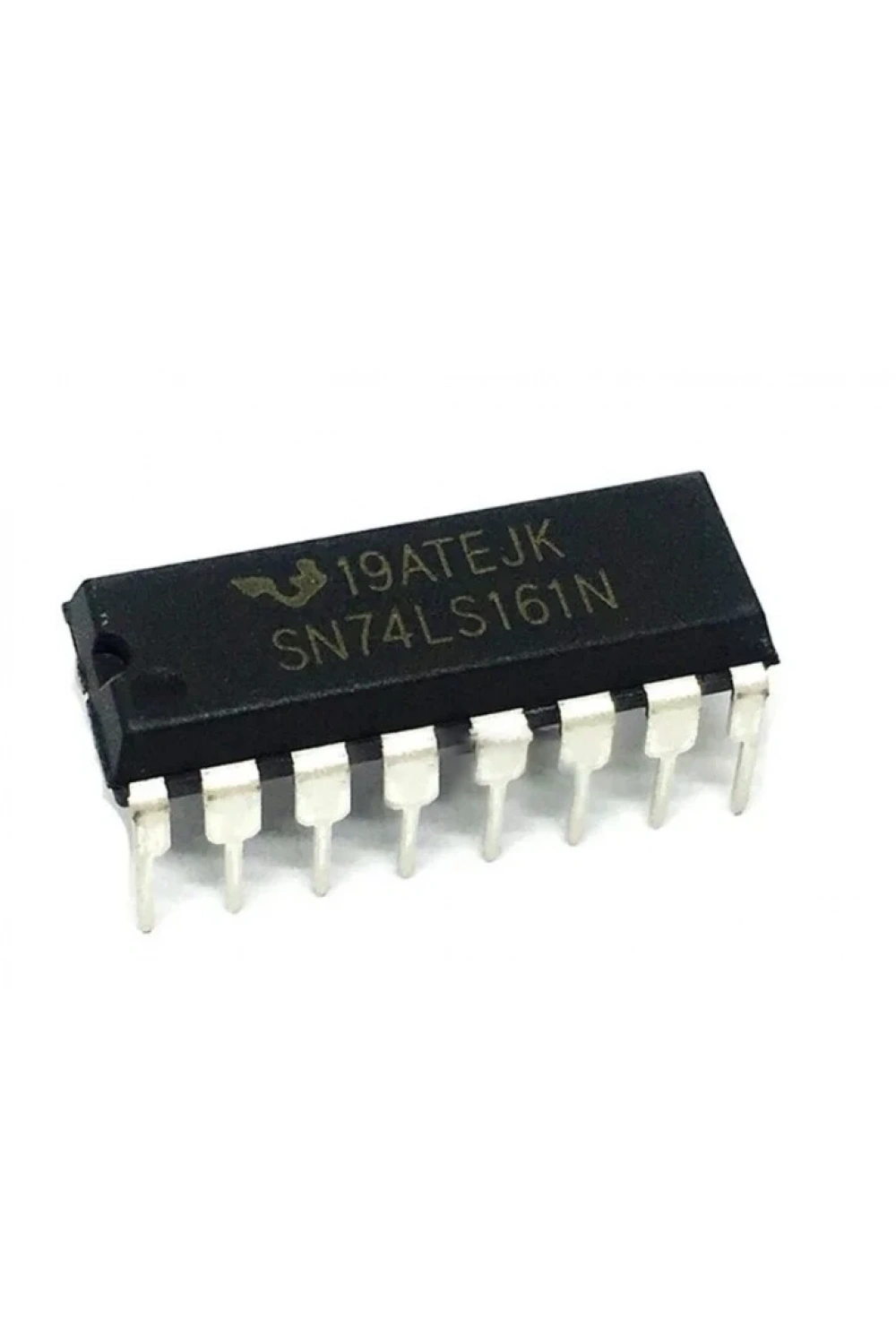

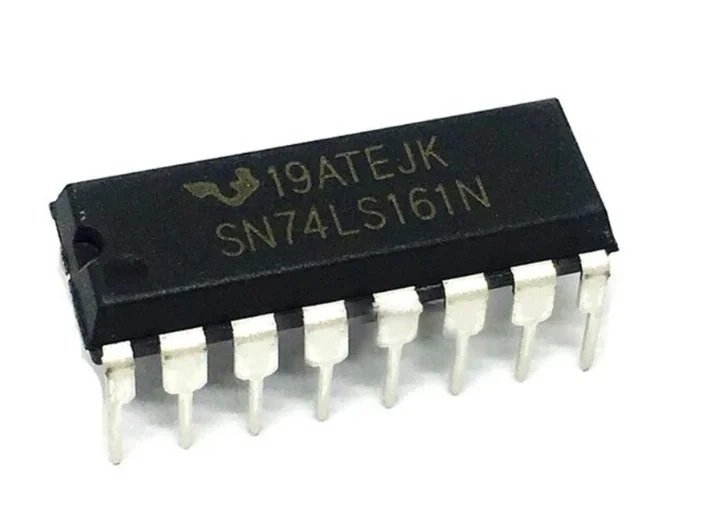

74LS161, TTL lojik ailesine ait, senkron çalışan 4 bitlik binary sayaç entegresidir. Sayma işlemini saat (clock) sinyali ile eşzamanlı gerçekleştirerek, kararlı ve hatasız sayım uygulamalarında sıkça tercih edilir. Paralel yükleme (parallel load), sıfırlama (clear) ve sayma kontrol girişleri sayesinde kullanım esnekliği sunar. DIP kılıf yapısı ile prototipleme ve eğitim projelerinde kolay entegrasyon sağlar ve dijital devre tasarımlarında güvenilir bir çözüm oluşturur.

Teknik Özellikler

Anahtar Avantajlar

• Senkron sayma yapısı sayesinde tüm bitler aynı clock darbesiyle değişir ve gecikme hataları en aza iner. Bu özellik, yüksek frekanslı dijital devrelerde güvenilir performans sağlar. Asenkron sayaçlara göre daha stabil sonuçlar verir ve zamanlama hassasiyeti gerektiren projelerde tercih edilir.
• Paralel yükleme özelliği ile sayaç başlangıç değeri dışarıdan ayarlanabilir. Bu sayede belirli bir değerden saymaya başlanabilir ve programlanabilir sayım devrelerinde büyük esneklik sağlar. Karmaşık zamanlama ve kontrol devrelerinde kullanım kolaylığı sunar.
• Enable girişleri sayesinde sayma işlemi kontrol altına alınabilir. Sistem sadece istenilen durumlarda sayım yapar ve gereksiz tetiklemeleri engeller. Bu özellik, güç tasarrufu ve mantıksal kontrol avantajı sağlar. Endüstriyel otomasyon uygulamalarında güvenilir çalışma imkanı sunar.
• LS TTL teknolojisi yüksek hızlı anahtarlama performansı sağlarken, düşük güç tüketimini korur. Gürültü bağışıklığı yüksektir ve stabil lojik seviyeleri üretir. Uzun süreli çalışmalarda güvenilir performans gösterir ve eğitimden profesyonel projelere kadar geniş kullanım alanı bulunur.

Uygulama Alanları

• Dijital saat ve zamanlayıcı devrelerinin temel bileşeni olarak kullanılır. Clock sinyallerini sayarak belirli zaman aralıkları oluşturur ve frekans bölme işlemlerinde önemli rol oynar. Kararlı sayım yapısı ile zamanlama doğruluğunu artırır.
• Frekans bölücü devrelerde giriş sinyalini daha düşük frekanslara dönüştürmek amacıyla tercih edilir. Her bit çıkışı, giriş frekansının belirli oranlarda bölünmesini sağlar. Osilatör ve zaman tabanı devrelerinde yaygın olarak kullanılır. Test ve ölçüm uygulamalarında güvenilir sonuçlar verir.
• Mikroişlemci ve mikrodenetleyici destekli sistemlerde yardımcı sayaç olarak görev yapar. Harici olay sayımı ve zamanlama kontrolü sağlar. Veri işleme sistemlerinde senkron kontrol imkanı sunar ve gömülü sistem projelerinde önemli bir lojik elemanıdır.
• Eğitim ve laboratuvar ortamlarında dijital sayaç mantığını öğretmek amacıyla kullanılır. Öğrencilerin senkron ve asenkron sayaç arasındaki farkı anlamasına yardımcı olur. Breadboard üzerinde kolayca devre kurulabilir ve tekrar kullanılabilir yapıya sahiptir.

Paket İçeriği

1 Adet 74LS161 DIP Lojik Sayaç Entegresi
