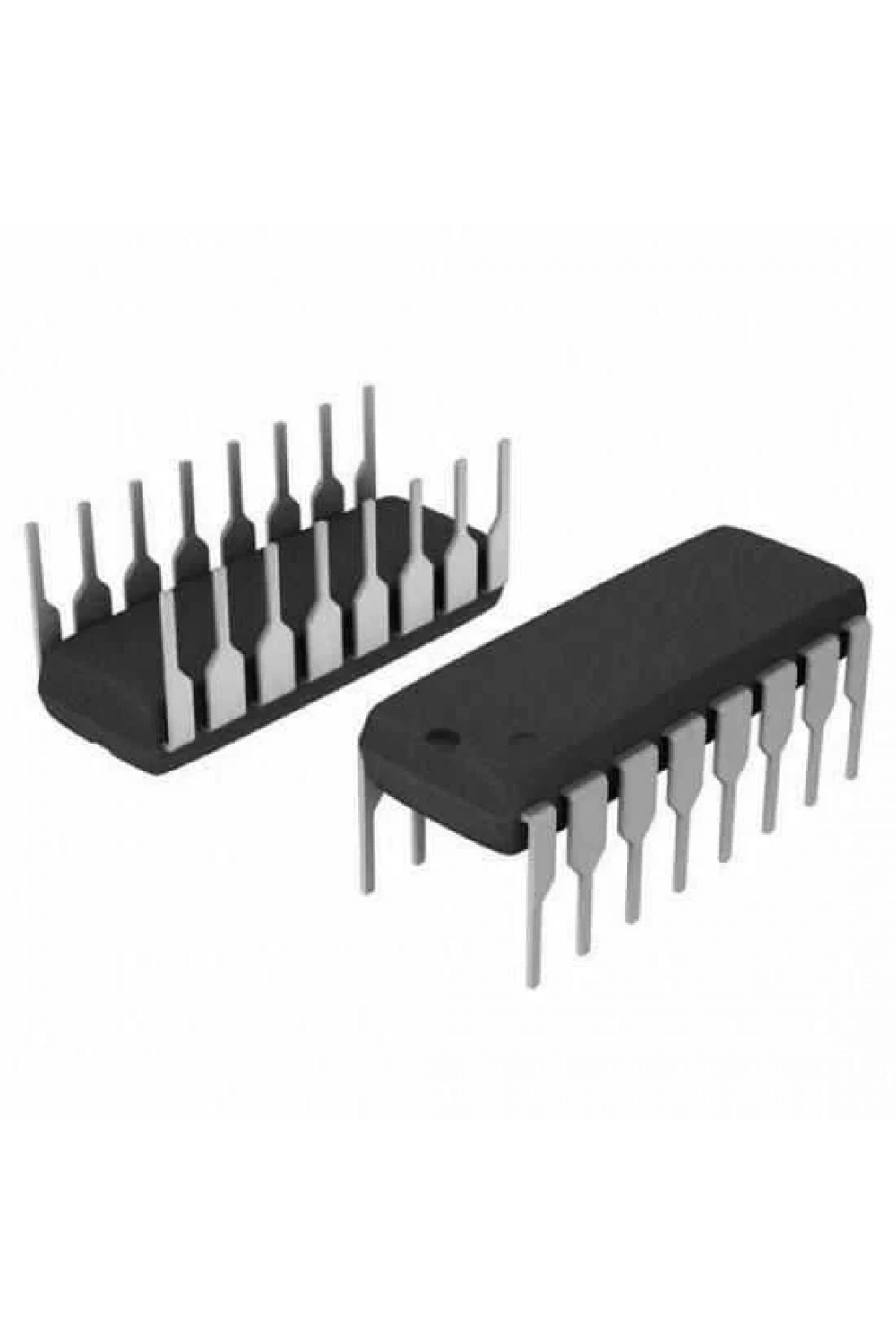

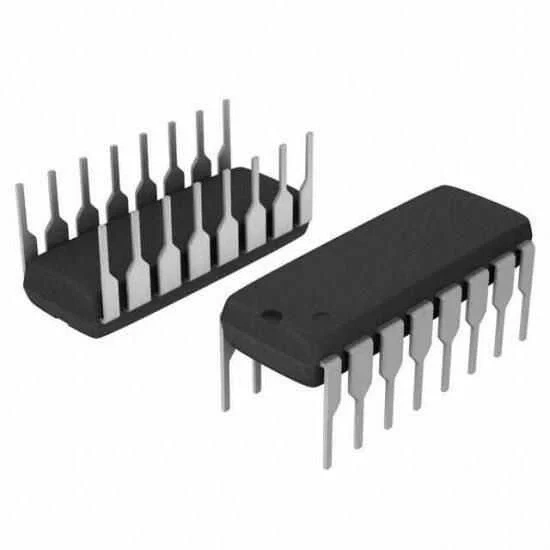

74LS47 DIP-16 Entegre SN74LS47N
74LS47 DIP-16 Entegre SN74LS47N, BCD (Binary Coded Decimal) sinyalini yedi segmentli bir ekranda görüntülemek için kullanılan bir dekoderdir. Aktif düşük çıkışlara sahip olan bu entegre, özellikle ortak anotlu LED’ler veya doğrudan akkor göstergelerle çalışmak üzere tasarlanmıştır. Aynı zamanda, sürücü lambaları veya ortak katotlu LED’lerle de uyumludur.
Teknik Özellikler
| Özellik | Değer |
| Çalışma Besleme Gerilimi | 4.75 - 5.25V |
| Mantık İşlevi | LS |
| Çıkış Sayısı | 7 Çıkış |
| Giriş Sayısı | 4 Giriş |
| Pin Sayısı | 16 |
| Paket Tipi | DIP-16 |
| Seri | SN74LS47N |
| Kilif Tipi | DIP-16 |
| Ayrıca | LS49 hariç tüm devreler, tam dalgalanma-boşluklu giriş/çıkış kontrollerine ve bir lamba test girişine sahiptir. |
Uygulama Alanları
Bu entegre, sinyal işleme, havacılık, savunma ve askeri uygulamalar gibi çeşitli alanlarda kullanılabilir.
Öne Çıkan Avantajlar
- 9'un üzerindeki BCD giriş sayıları için benzersiz semboller, giriş koşullarının doğrulanmasına yardımcı olur.
- Otomatik ön ve/veya arka kenar sıfır boşluk kontrolü (RBI ve RBO) özelliği mevcuttur.
- Lamba testi (LT/) özelliği, BI/RBO düğümünün yüksek seviyede olduğu herhangi bir zamanda gerçekleştirilebilir.
- Darbeli lamba yoğunluğunu kontrol etmek veya çıkışları engellemek için kullanılabilen geçersiz kılma körleme girişi (BI) bulunur.
- Girişler ve çıkışlar, TTL mantık çıkışlarıyla tam uyumludur.
Ağırlık: 0.01 Kg.
