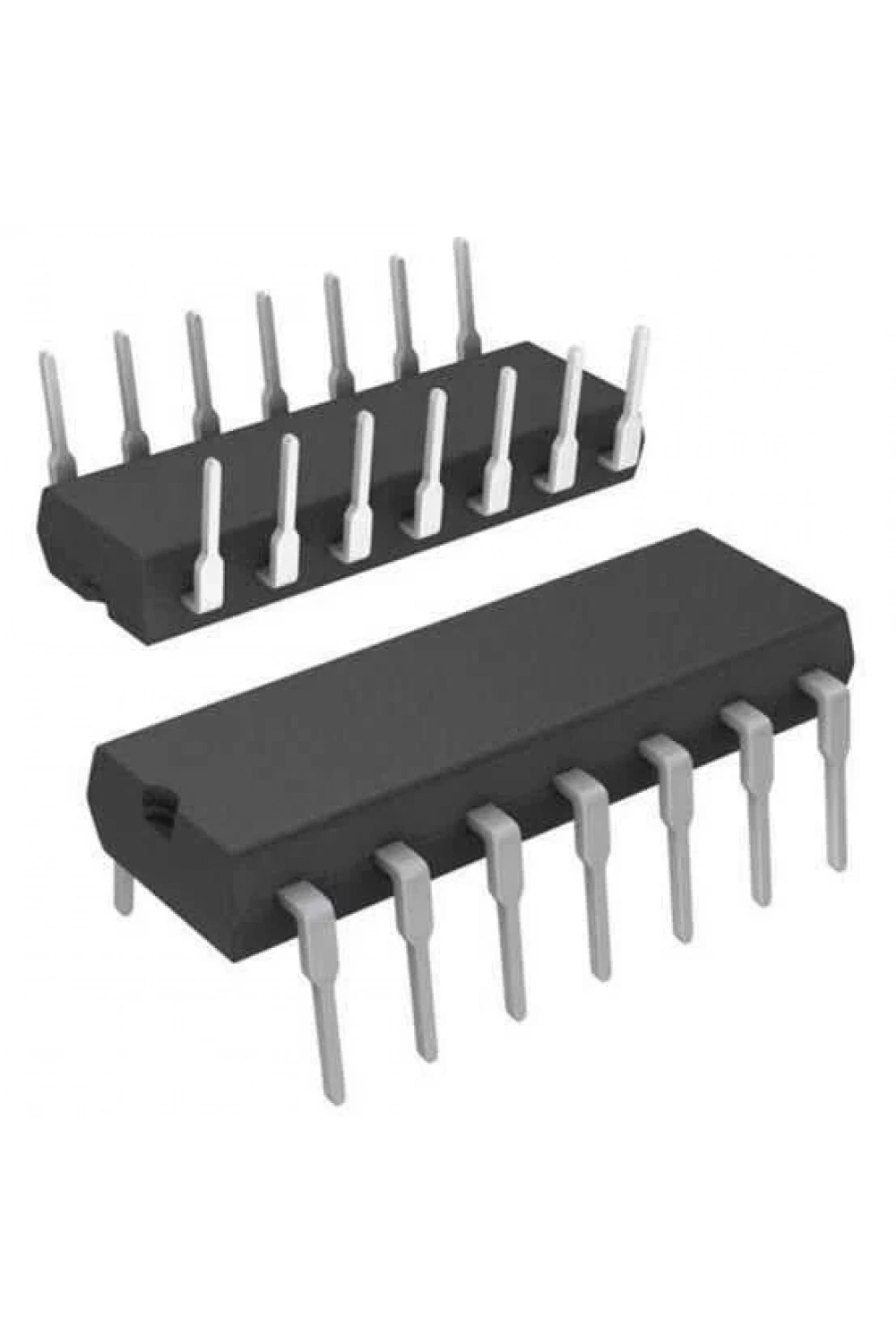

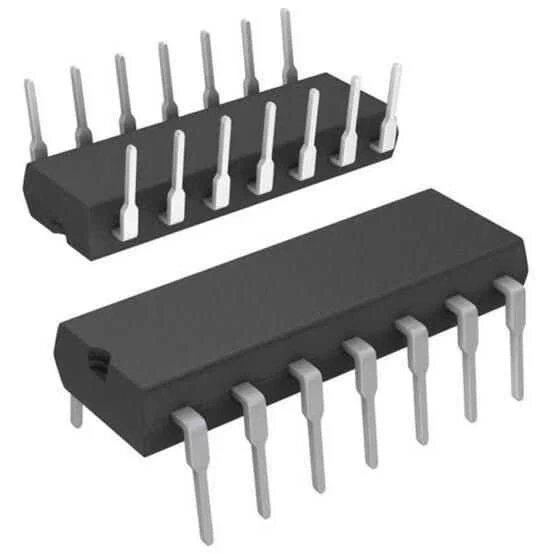

74LS90 DIP14 Entegre
74LS90 DIP14 Entegre, temel olarak ondalık (BCD) çıkış kodu üreten bir MOD-10 on sayaçtır. Bu entegre, MOD-2 ve MOD-5 sayaçlarını oluşturmak için iç içe geçmiş dört adet master-slave JK flip-flopundan oluşur. 74LS90, CLKA girişinden kontrol edilen bağımsız bir JK flip-flopuna ve CLKB girişinden kontrol edilen diğer üç flip-flop ile birlikte çalışır.
Teknik Özellikler
| Özellik | Değer |
| Besleme gerilimi | 4.75-5.25V |
| Sayaç Tipi | On Yıl |
| Sayma Dizisi | Yukarı |
| Bit Sayısı | 4 Bit |
| Çıkış Akımı | 8 mA/- 400 uA |
| Pin Sayısı | 14 |
| Paket Tipi | DIP-14 |
| Ağırlık | 0.02 Kg |
| Seri | 74LS |
Uygulama Alanları
74LS90 entegresi, sayma ve bölme işlemleri gerektiren çeşitli dijital devrelerde kullanılabilir. Özellikle frekans bölücüler, ondalık sayaçlar ve kod dönüştürücüler gibi uygulamalarda tercih edilir.
Öne Çıkan Avantajlar
- MOD-10 ondalık sayma yeteneği sayesinde çeşitli sayma ve bölme uygulamalarında kolaylıkla kullanılabilir.
- Dahili JK flip-flopları sayesinde ek bileşen ihtiyacını azaltır.
- DIP-14 paketi sayesinde kolayca prototip devreler üzerine monte edilebilir.
- 5.25V besleme gerilimi ile geniş bir uygulama yelpazesine sahiptir.
- 8 mA çıkış akımı değeri tipik uygulamalar için yeterli performansı sağlar.
- 400 uA çıkış akımı değeri sayesinde düşük güç tüketimi sunar.
- DIP14 paketi ile lehimleme kolaylığı sağlar.
