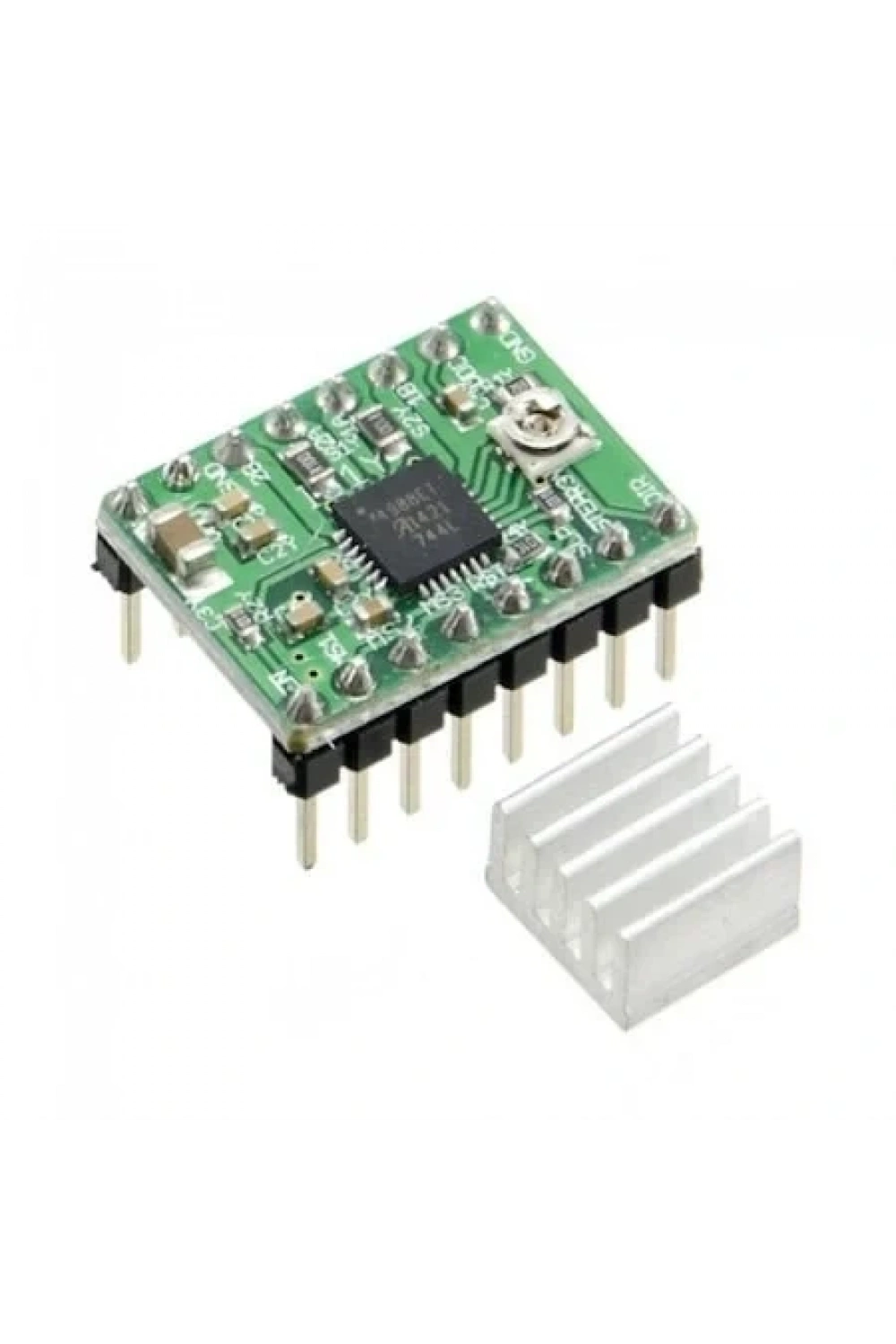

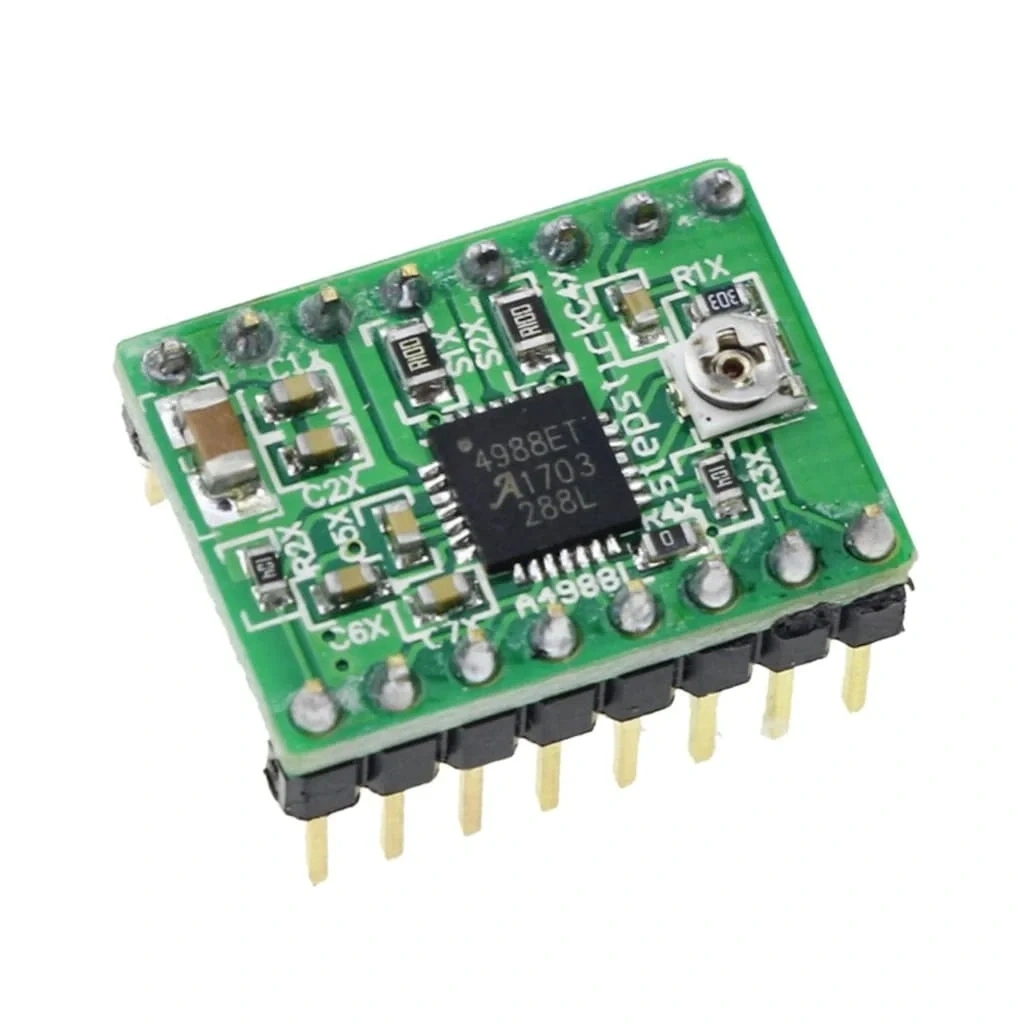

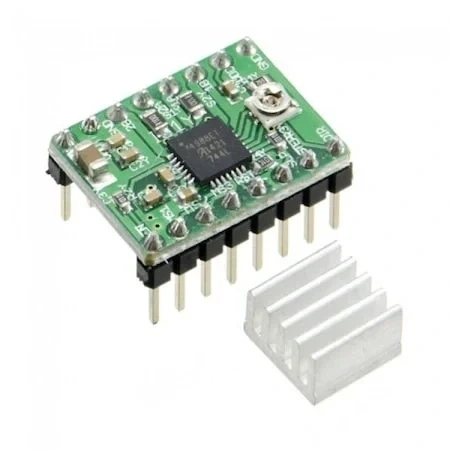

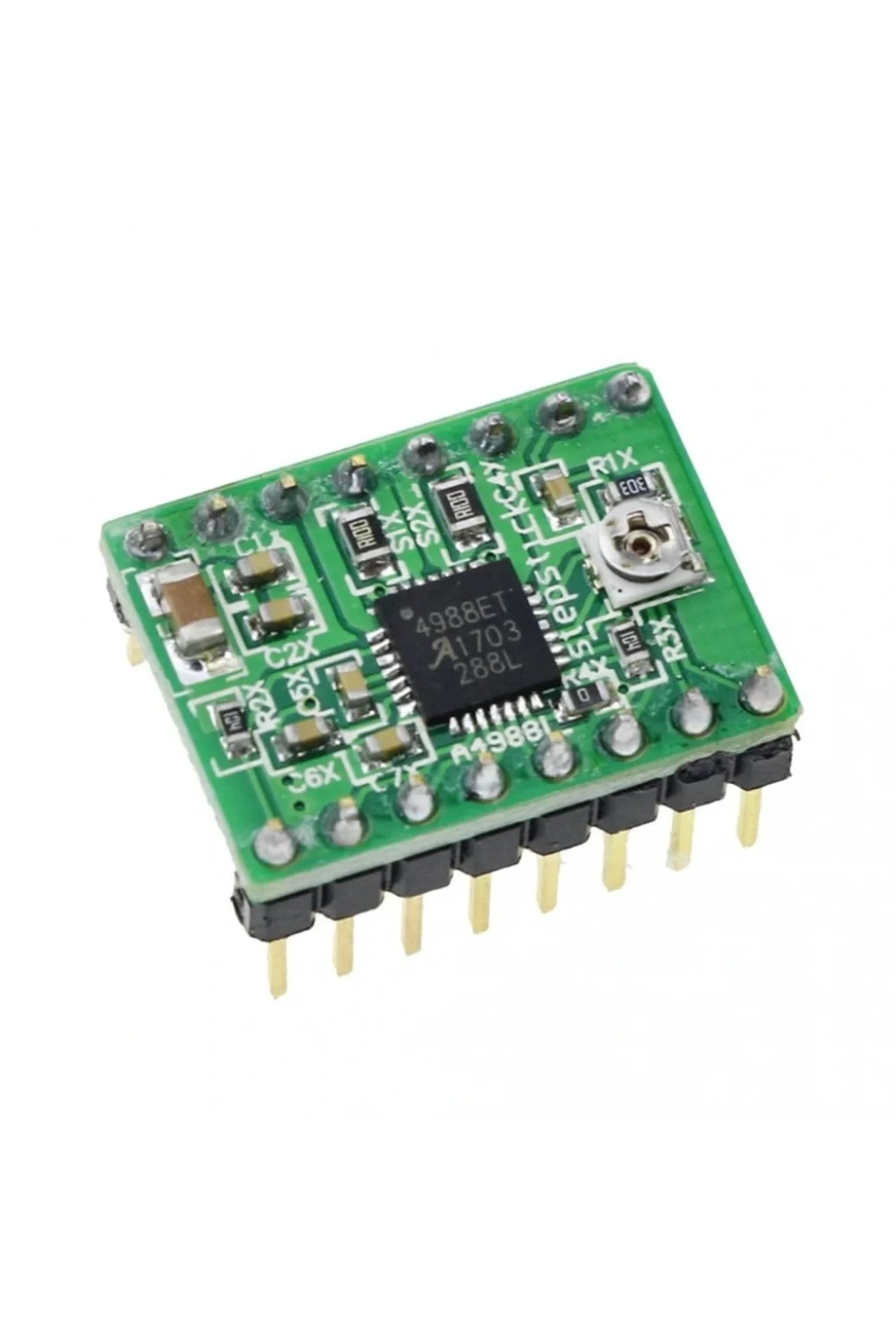

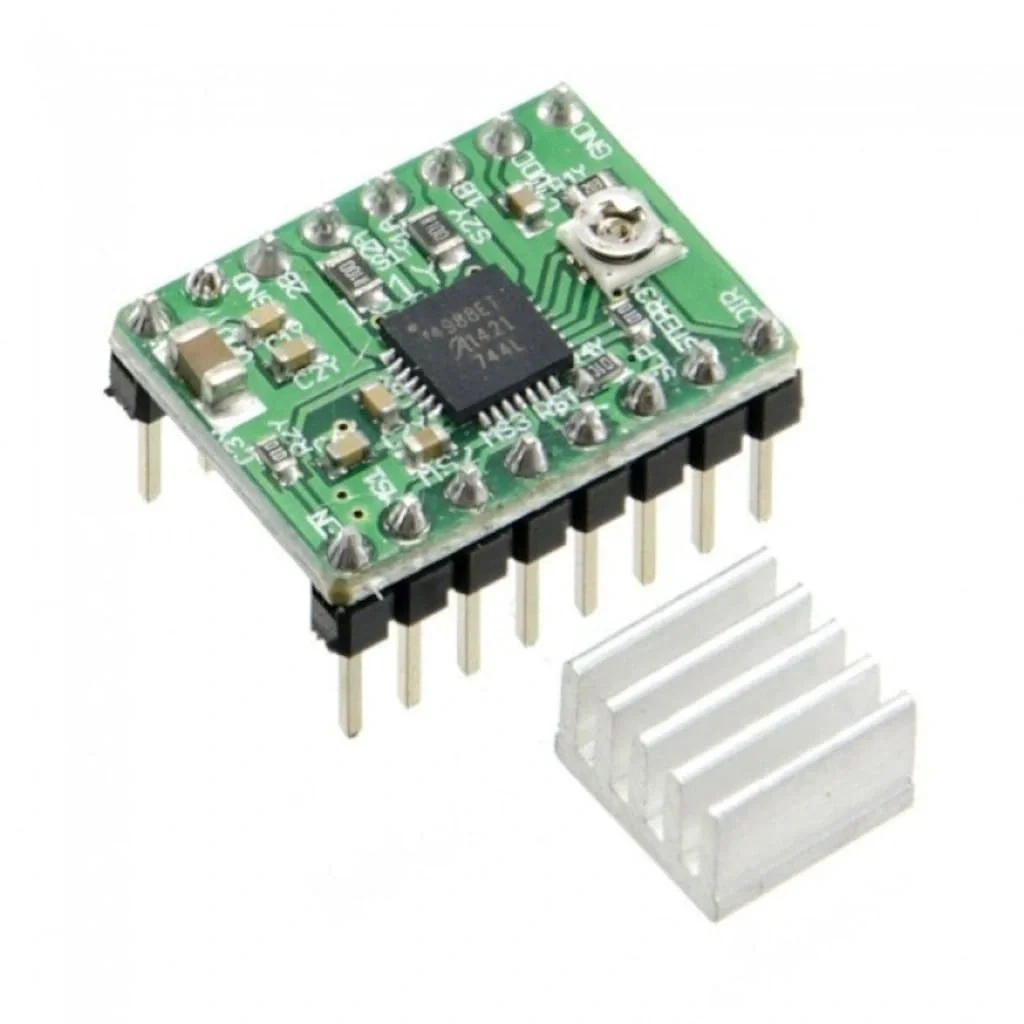

A4988 Step Motor Sürücü Kartı 2A Yeşil + Soğutucu
A4988 Step Motor Sürücü Kartı, motor kontrolü için kullanımı kolay ve güvenilir bir çözüm sunar. Dış etkenlere karşı dayanıklılığını artırmak amacıyla motor çıkışlarına hızlı diyotlar eklenmesi önerilir; böylece motordan dönen ters kuvvetler sürücüye zarar vermez. Bu sürücü, A4988 - DRV8825 Step Sürücü Kontrol Modülü ile uyumlu çalışarak, kolay entegrasyon sağlar.
Teknik Özellikler
| Adım ve yön kontrolü | Basit bir arayüz ile adım ve yön kontrolü yapılabilir. |
| Adım çözünürlüğü | Beş farklı çözünürlük seçeneği bulunur: Tam adım, Yarım adım, Çeyrek adım, Sekizinci adım ve Onaltıncı adım. |
| Akım kontrolü | Ayarlanabilir potansiyometre sayesinde, motorun nominal geriliminden daha yüksek gerilim kullanarak maksimum akım çıkışı belirlenebilir. |
| Akıllı değişme ve koruma özellikleri | Otomatik doğru akım yavaşlama modunu seçer. Aşırı sıcaklıkta termal kapatma, düşük komponent ve yüksek akım korumaları ile kısa devre koruması da mevcuttur. |

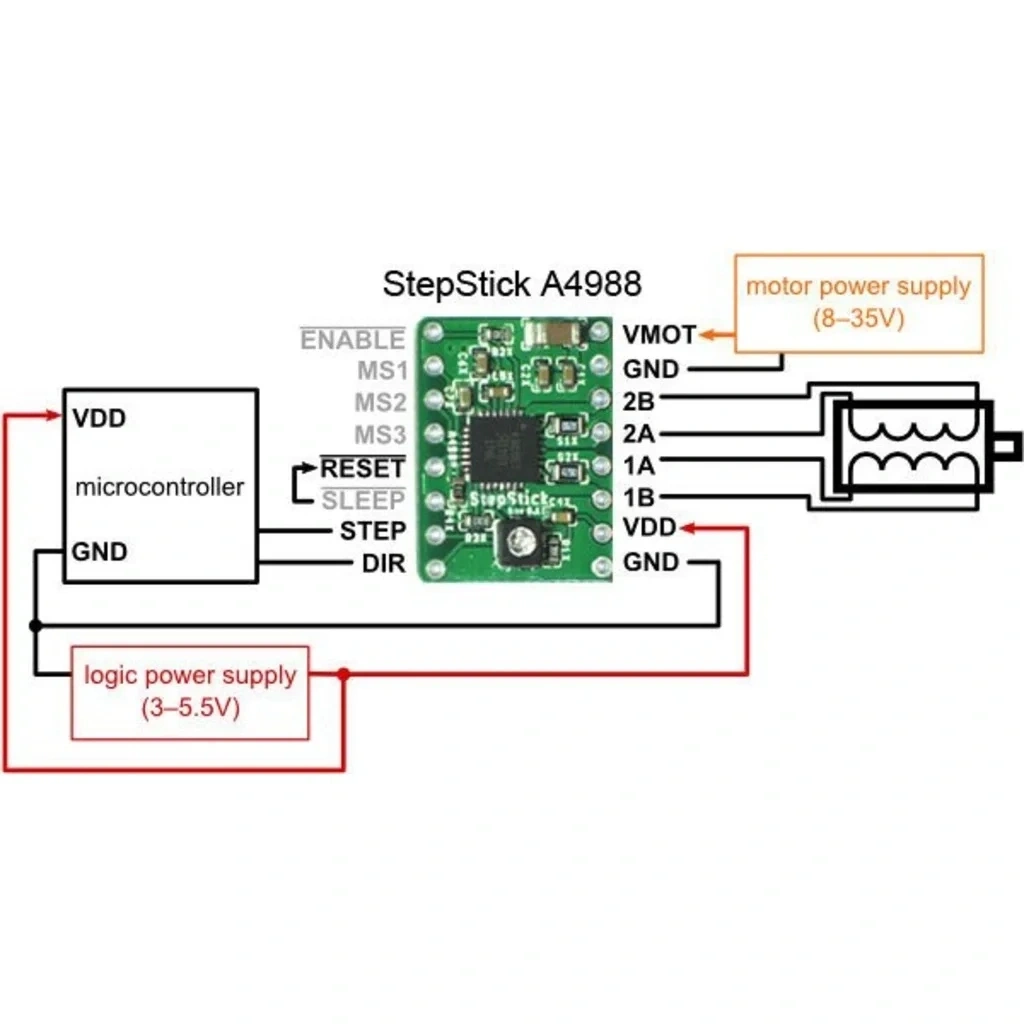

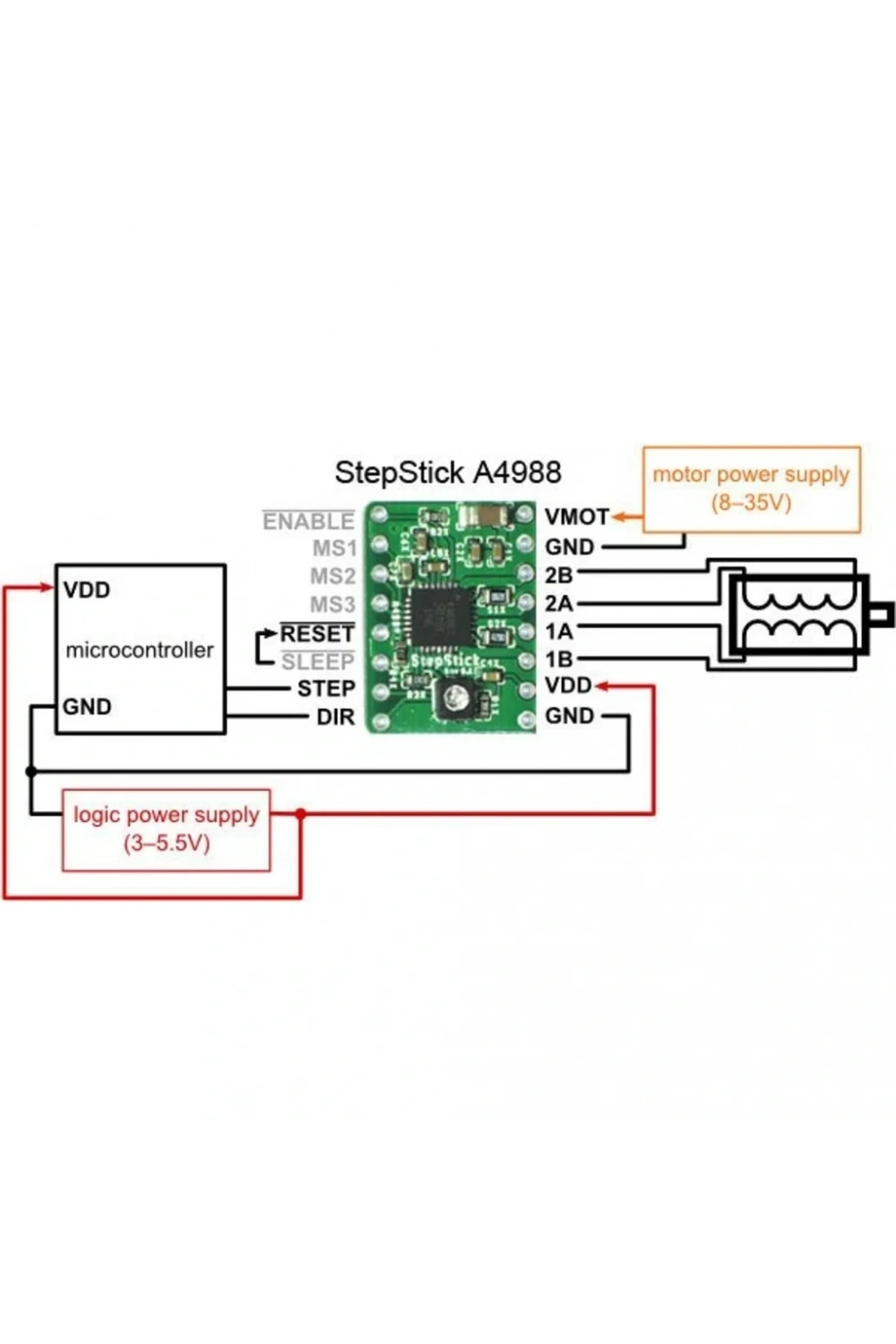

| Bağlantı Gereksinimleri | Sürücü, VDD ve GND pinleri arasına bağlanmış 3-5.5V logic komponent kaynağı ile ve VMOT ile GND arasına bağlanmış 8-35V motor güç kaynağına ihtiyaç duyar. Güç kaynaklarının decoupling kapasitörlerinin karta yakın olması ve maksimum 4A akım iletebilmesi gerekir. Ayrıca, kablolama ve motor bağlantılarını güç kaynağına bağlamadan önce denemek önemlidir; aksi takdirde ciddi hasarlar oluşabilir. |
| Mikro Çözünürlük Ayarları | - MS1 = LOW, MS2 = LOW, MS3 = LOW: Tam adım
- MS1 = HIGH, MS2 = LOW, MS3 = LOW: Yarım adım
- MS1 = LOW, MS2 = HIGH, MS3 = HIGH: Çeyrek adım
- MS1 = HIGH, MS2 = HIGH, MS3 = LOW: Sekizinci adım
- MS1 = HIGH, MS2 = HIGH, MS3 = HIGH: Onaltıncı adım
|
Bağlantı ve Kullanım
Arduino veya benzeri mikrodenetleyici ile uyumlu olan A4988 sürücü kartı, motor kontrolü için uygun bağlantılar sağlar. Detaylı bilgi ve kullanım kılavuzları için Allegro A4988 datasheet'ine ulaşabilirsiniz.
Uygulama Alanları
Robotik projeler, CNC makineleri, 3D yazıcılar ve diğer otomasyon sistemlerinde motor kontrolü için tercih edilir.
Öne Çıkan Avantajlar
- Kullanımı kolay ve entegre mikro çözünürlük ayarları
- Gelişmiş koruma özellikleri ile güvenli çalışma
- Çeşitli adım çözünürlükleri sayesinde hassas kontrol
- Güç ve gerilim ayarlarıyla esneklik
