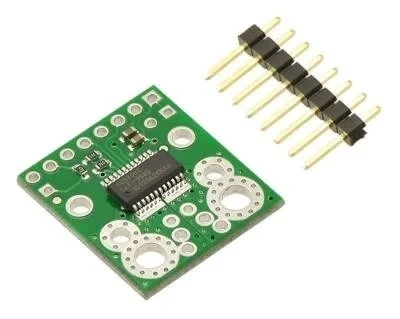

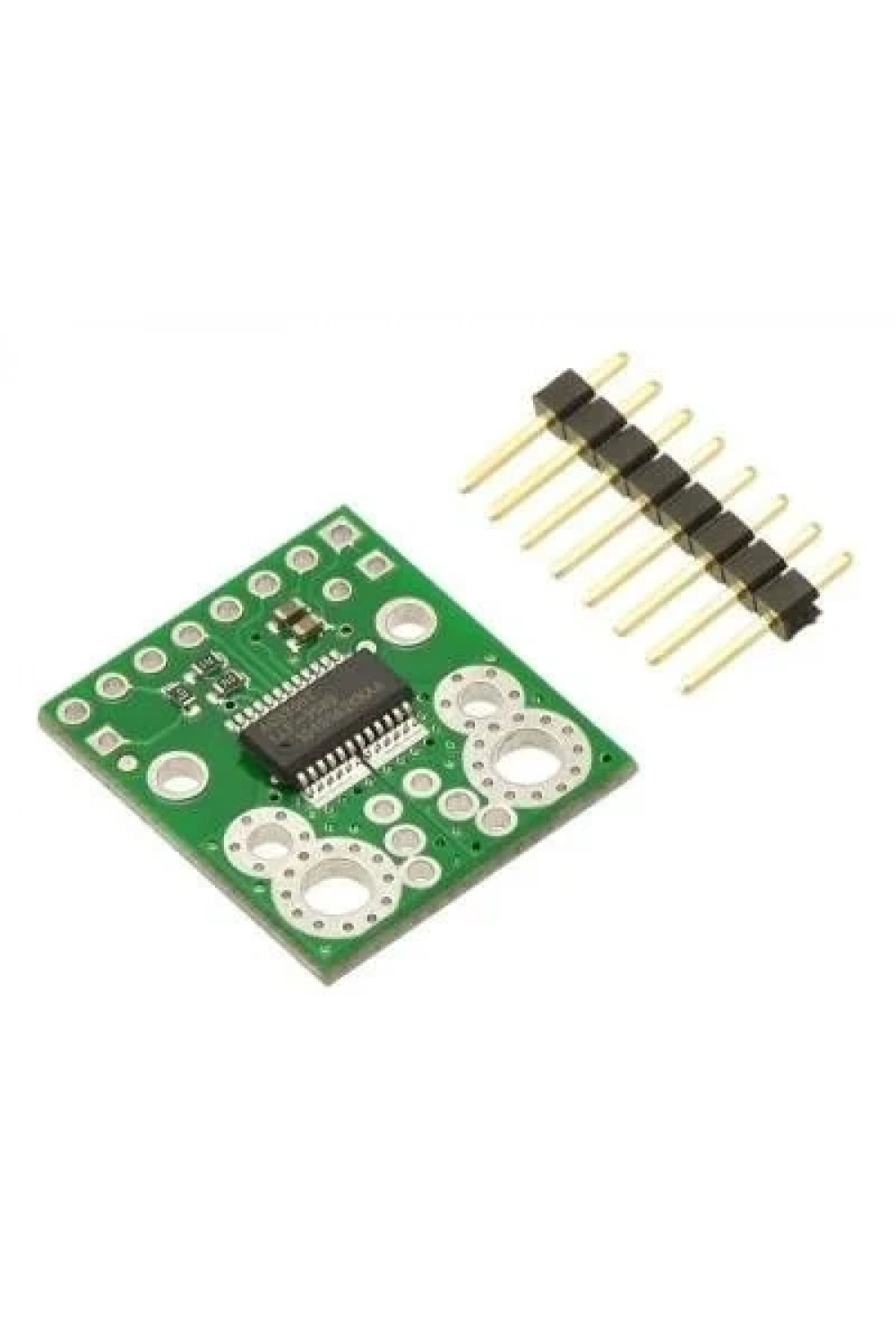

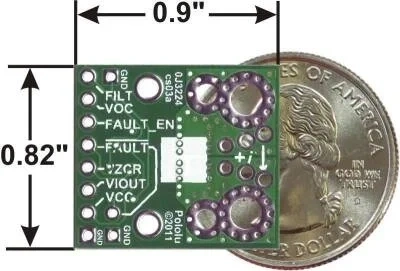

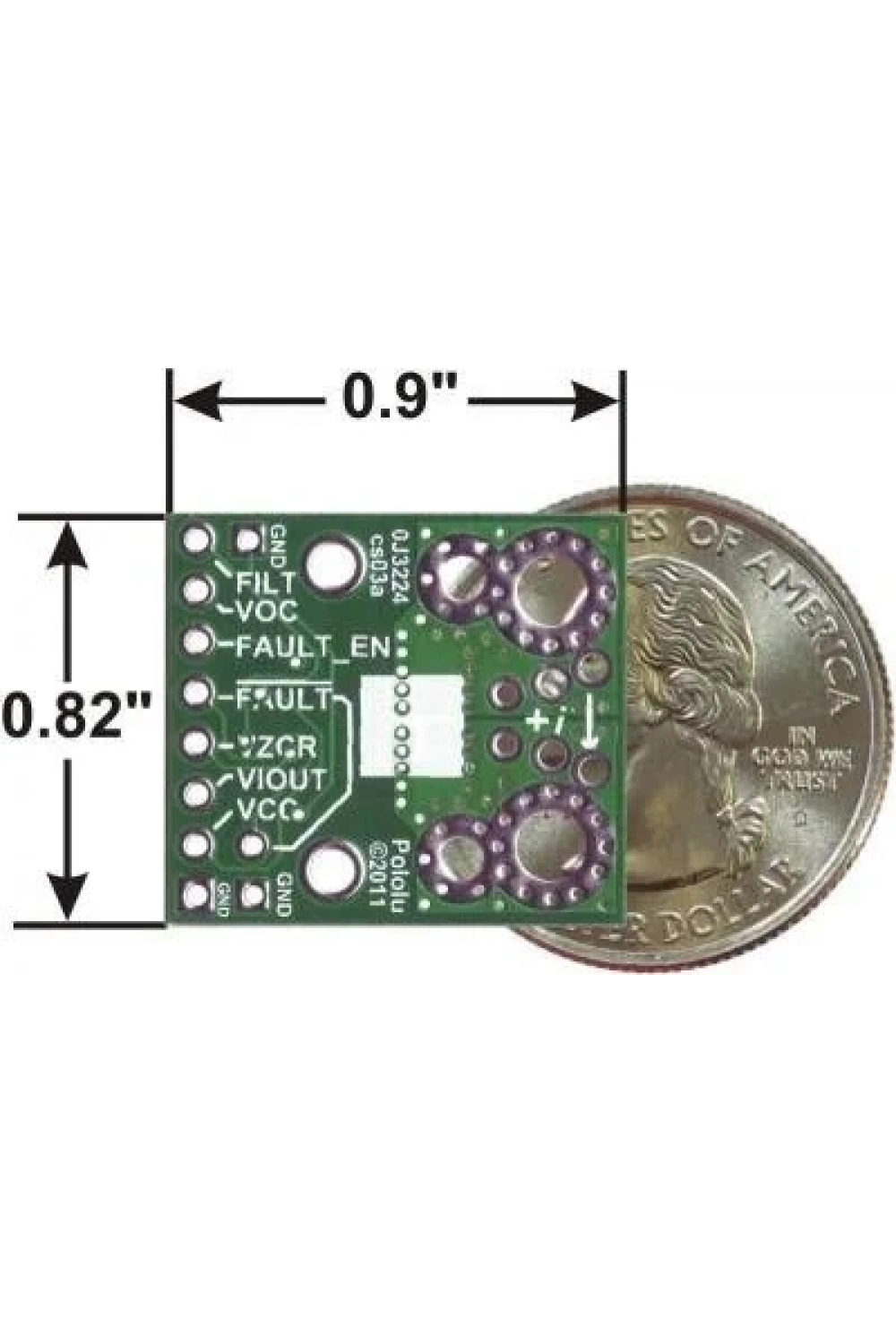

ACS709 Akım Sensörü -75A / +75A
ACS709 Akım Sensörü -75A / +75A, Allegro’nun ACS709LLFTR-35BB-T model Hall etkili lineer akım sensörü için tasarlanmış bir taşıyıcı kart veya ana karttır. Bu sensör, akım ölçümü gerektiren çeşitli uygulamalarda yüksek hassasiyet ve güvenilirlik sunar. Ürünü kullanmadan önce ACS709 datasheet'ini dikkatlice incelemeniz önerilir.
Bu akım sensörü, 3 V ila 5.5 V arasında geniş bir çalışma voltajına sahiptir. Vcc 3,3 V olduğunda 18,5 mV/A, Vcc 5 V olduğunda ise 28 mV/A çıkış hassasiyeti sunar. Bu özellikler, sensörün farklı güç kaynaklarıyla uyumlu olmasını ve çeşitli uygulamalarda kullanılmasına olanak tanır.
Teknik Özellikler
| Özellik | Değer |
| Çift yönlü giriş akımı aralığı | -75 A ila +75 A |
| Doğrusal algılama aralığı | -37,5 A ila +37,5 A |
| Çıkış hassasiyeti (Vcc = 5 V) | 0.028 V/A |
| Çalışma Voltajı | 3 V - 5.5 V |
| Referans Voltajı | 2.5 V |
| Bant genişliği | 120 kHz |
| Aşırı akım eşiği (Ioc) varsayılan | 57 A |
| Sıfır akım referansı | 0 A |
Uygulama Alanları
Bu sensör, güç kaynakları, DC-DC dönüştürücüler, motor kontrol sistemleri, pil yönetimi sistemleri ve diğer akım ölçümü gerektiren uygulamalarda kullanılabilir. Özellikle hassas ve güvenilir akım ölçümü ihtiyaç duyulan projelerde idealdir.
Öne Çıkan Avantajlar
- Yüksek Doğruluk: Oda sıcaklığında %2'lik tipik toplam çıkış hatası ile fabrika kalibrasyonlu yüksek doğruluk sunar.
- Geniş Çalışma Sıcaklığı Aralığı: -40 °C ila 150 °C arasındaki otomotiv sınıfı çalışma sıcaklığı aralığına sahiptir.
- Aşırı Akım Koruması: Kullanıcı tarafından ayarlanabilen aşırı akım eşiği sayesinde güvenli çalışma sağlar. FAULT pin çıkışı, belirli bir süre boyunca yapılandırılan eşiği aşan akımlarda düşük seviyeye düşerek bir uyarı verir. Bu pin, FAULT_EN girişi aracılığıyla sıfırlanabilir.
- Düşük Güç Kaybı: PCB'nin 2oz bakırla üretilmesi sayesinde iletken yol iç direnci tipik olarak 1.1 mΩ’dir ve bu da güç kaybını en aza indirir.
- Elektriksel Yalıtım: Hall etkisi sensörü kullanılarak akım yolu, sensörün elektroniğinden (2.1 kV RMS'ye kadar) elektriksel olarak ayrılmıştır. Bu sayede sensör, farklı yerlere monte edilebilir ve elektrik gerektiren uygulamalarda güvenle kullanılabilir.
- Filtreleme Özelliği: FILT pimi üzerinden eklenen bir kapasitör ile bant genişliği ayarlanabilir. Herhangi bir harici filtre kondansatörü olmadan bant genişliği 120 kHz'dir.
Sensörün Kullanımı

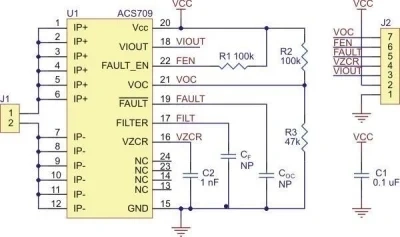

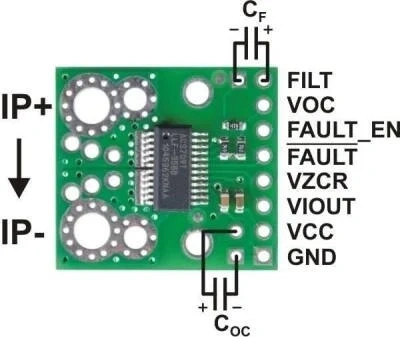

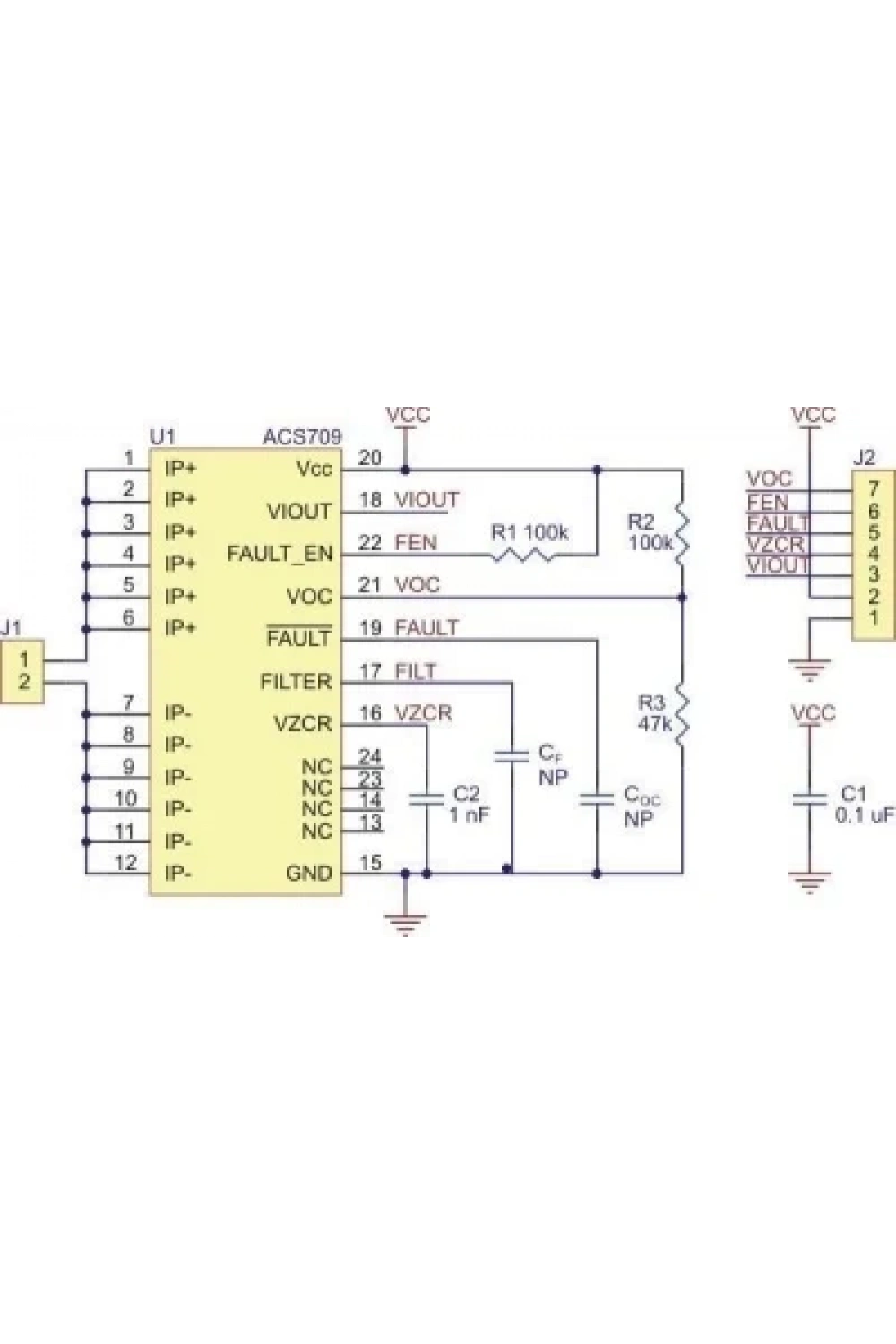

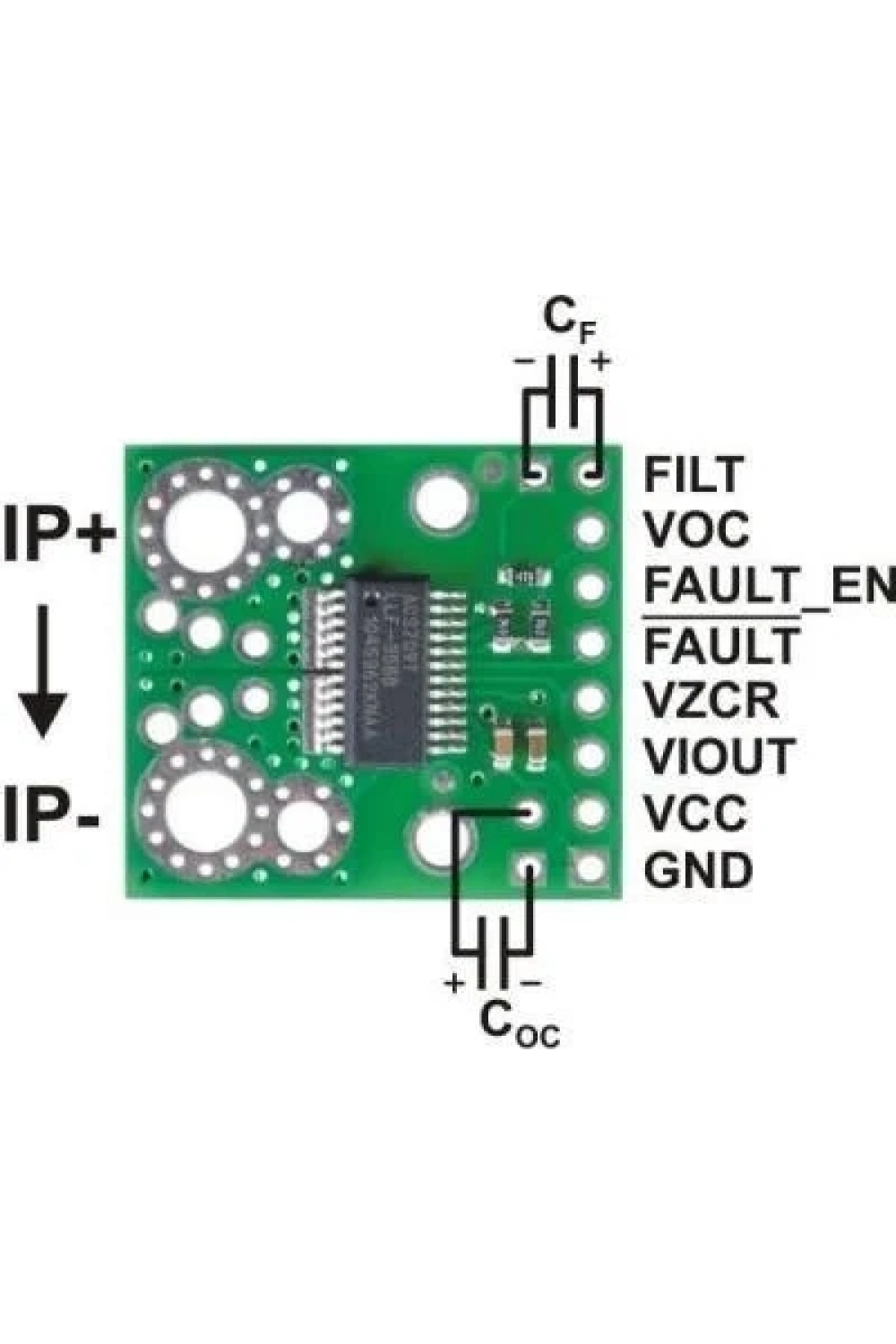

Sensörü kullanmak için giriş akımı (IP+ ve IP-), mantık gücü (VCC ve GND) ve sensör çıkışı (VIOUT) bağlantılarının yapılması yeterlidir. Diğer pinler ise isteğe bağlıdır. Sensör, VCC ve GND padlerine 3 V ila 5.5 V arasında bir besleme voltajı uygulanarak çalıştırılır. Sensör, giriş akımıyla doğrusal olarak orantılı bir analog çıkış verir. Sessiz çıkış voltajı VCC/2’dir ve giriş akımı başına 28 mV (VCC = 5 V olduğunda) değişir. İsteğe bağlı giriş akımı i (amper olarak) için sensörün çıkış voltajı şu şekilde hesaplanabilir: VIOUT = (0.028 V/A * i + 2.5 V) * VCC / 5 V. VZCR pimi, 0 A referansı olarak kullanılabilir ve yaklaşık olarak VCC/2 değerine sahiptir.
