ACS711EX Akım Sensörü -15.5A / +15.5A

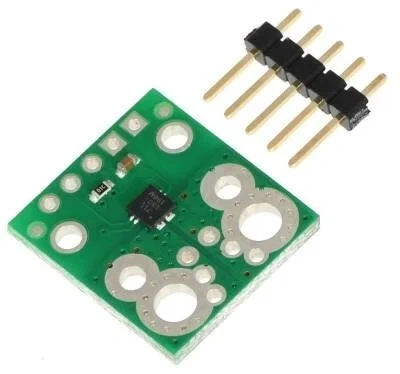

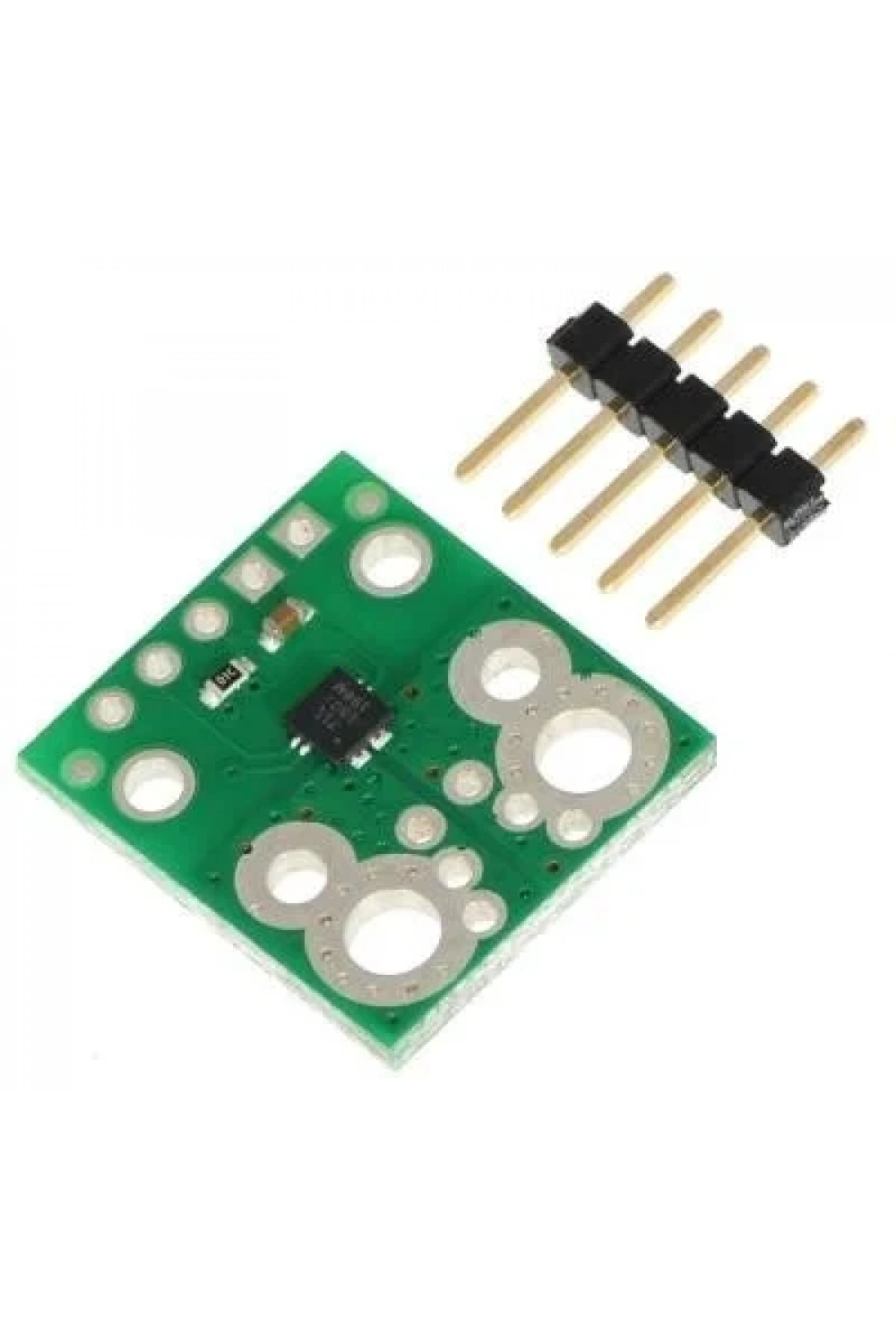

ACS711EX Akım Sensörü -15.5A / +15.5A, akım ölçümü uygulamaları için tasarlanmış, yüksek hassasiyetli bir sensördür. Allegro’nun ACS711KEXLT-15AB-T Hall efekt bazlı lineer akım sensörü için geliştirilmiş bir taşıyıcı kart veya ana karttır. Bu sensörü kullanmadan önce ACS711 datasheet'inin dikkatlice incelenmesi önerilir.
Teknik Özellikler
| Özellik | Değer |
| Giriş Akımı Aralığı | -15,5 A / +15.5A |
| Geçici Akım | 100 A (100 ms süreyle) |
| İletken Yol İç Direnci | 0,6 mΩ (tipik) |
| PCB Malzemesi | 2 oz bakır |
| Bant Genişliği | 100 kHz |
| Çalışma Sıcaklığı | -40 °C ile 125 °C arası |
| Besleme Gerilimi | 3 V - 5.5 V |
| Çıkış Hassasiyeti (Vcc = 3,3 V) | 90 mV / A |
| Çıkış Hassasiyeti (Vcc = 5 V) | 136 mV / A |
| Aşırı Akım Fault Çıkışı | 15.5A’yı aşan akımda düşük mandallama |
| Maksimum İzolasyon Gerilimi | 100 V |
Uygulama Alanları
Bu akım sensörü, güç kaynakları, pil şarj cihazları, DC-DC dönüştürücüler ve diğer akım ölçümü gerektiren uygulamalarda kullanılabilir. Hall etkisi sensörü sayesinde, akım yolu sensörün elektroniğinden elektriksel olarak izole edilebilir, böylece yüksek gerilim uygulamalarında güvenli bir şekilde kullanılabilir.
Öne Çıkan Avantajlar
- Yüksek Doğruluk: Oda sıcaklığında ±%5 tipik toplam hata payı ile fabrika kalibrasyonu yapılmıştır.
- Güvenilirlik: Çıkış ofseti son derece sabittir ve sıfır manyetik histereziye sahiptir.
- Kolay Kullanım: Analog çıkış, giriş akımıyla doğrusal olarak orantılıdır ve 3 V ile 5.5 V arasında beslenebilir.
- Aşırı Akım Koruması: Akım 15.5A’yı aştığında düşük mandallayan FAULT çıkışı sayesinde güvenli çalışma.
- Düşük Güç Kaybı: 2 oz bakır PCB ve düşük iç direnç sayesinde kart üzerinde minimum güç kaybı.

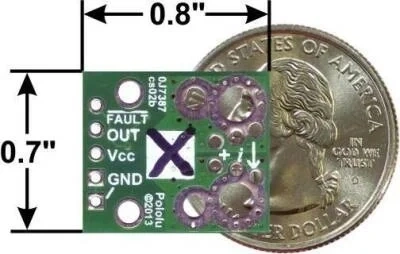

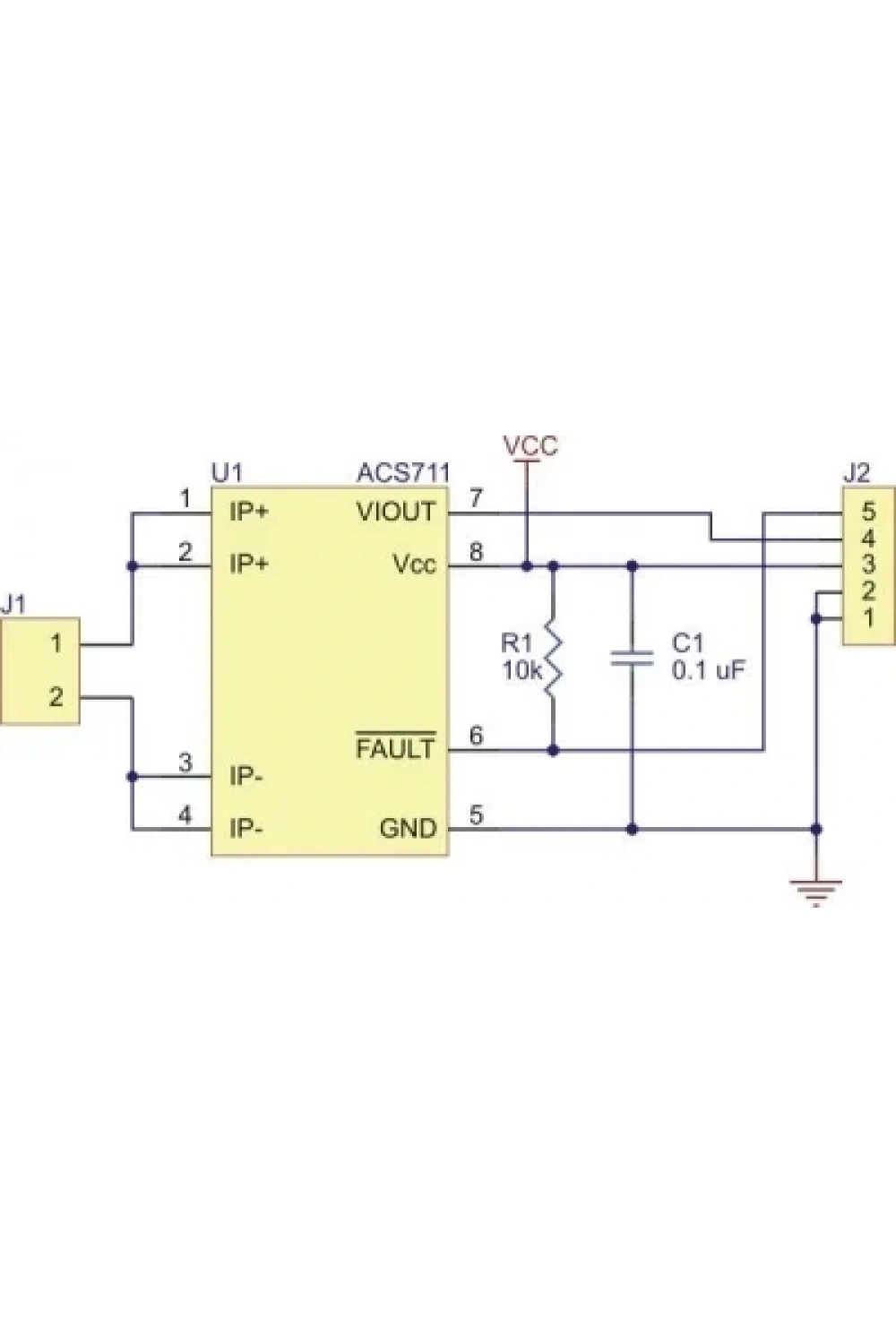

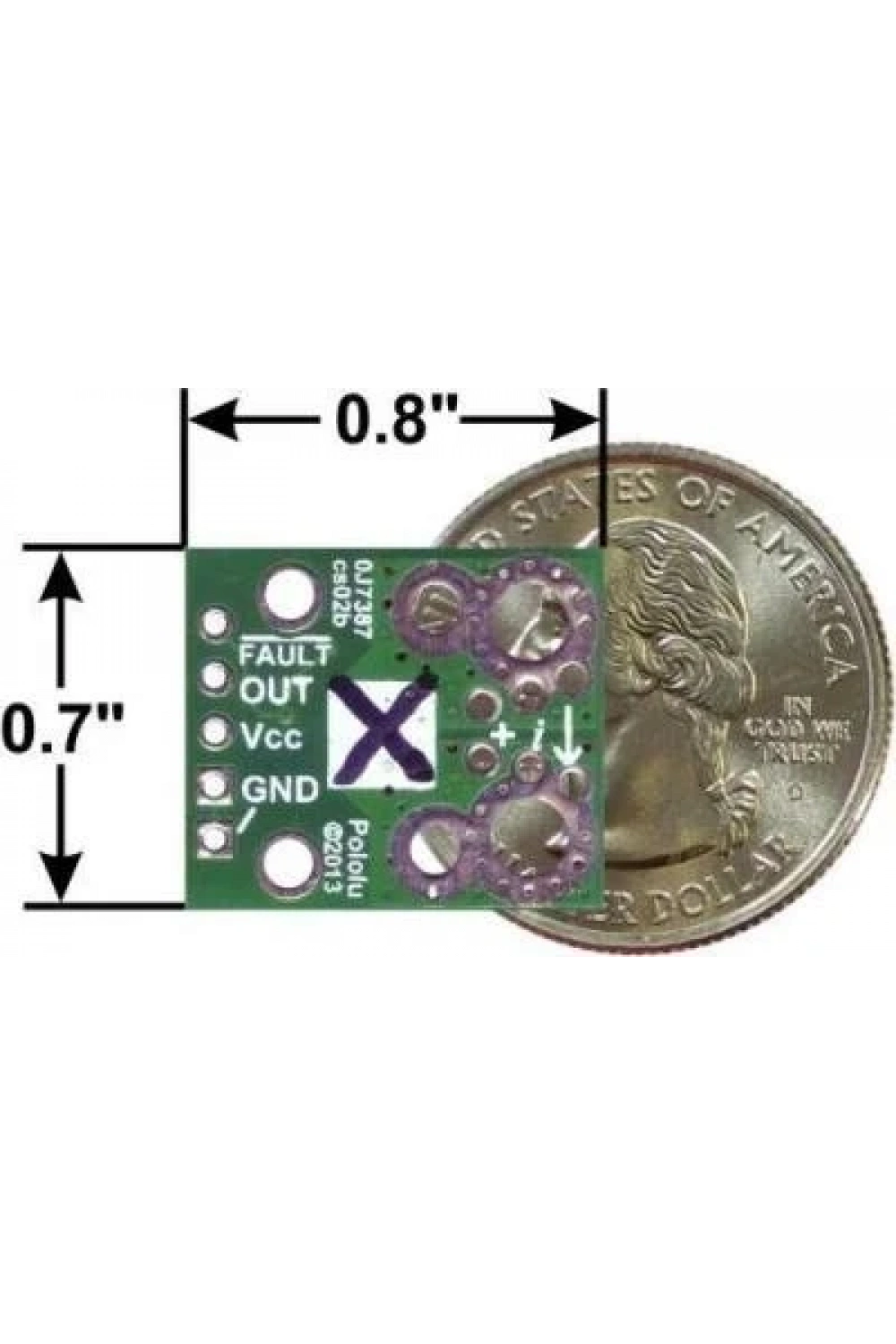

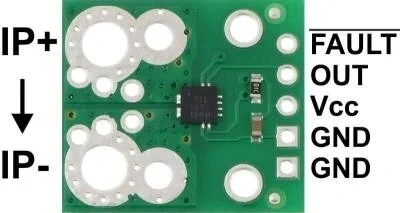

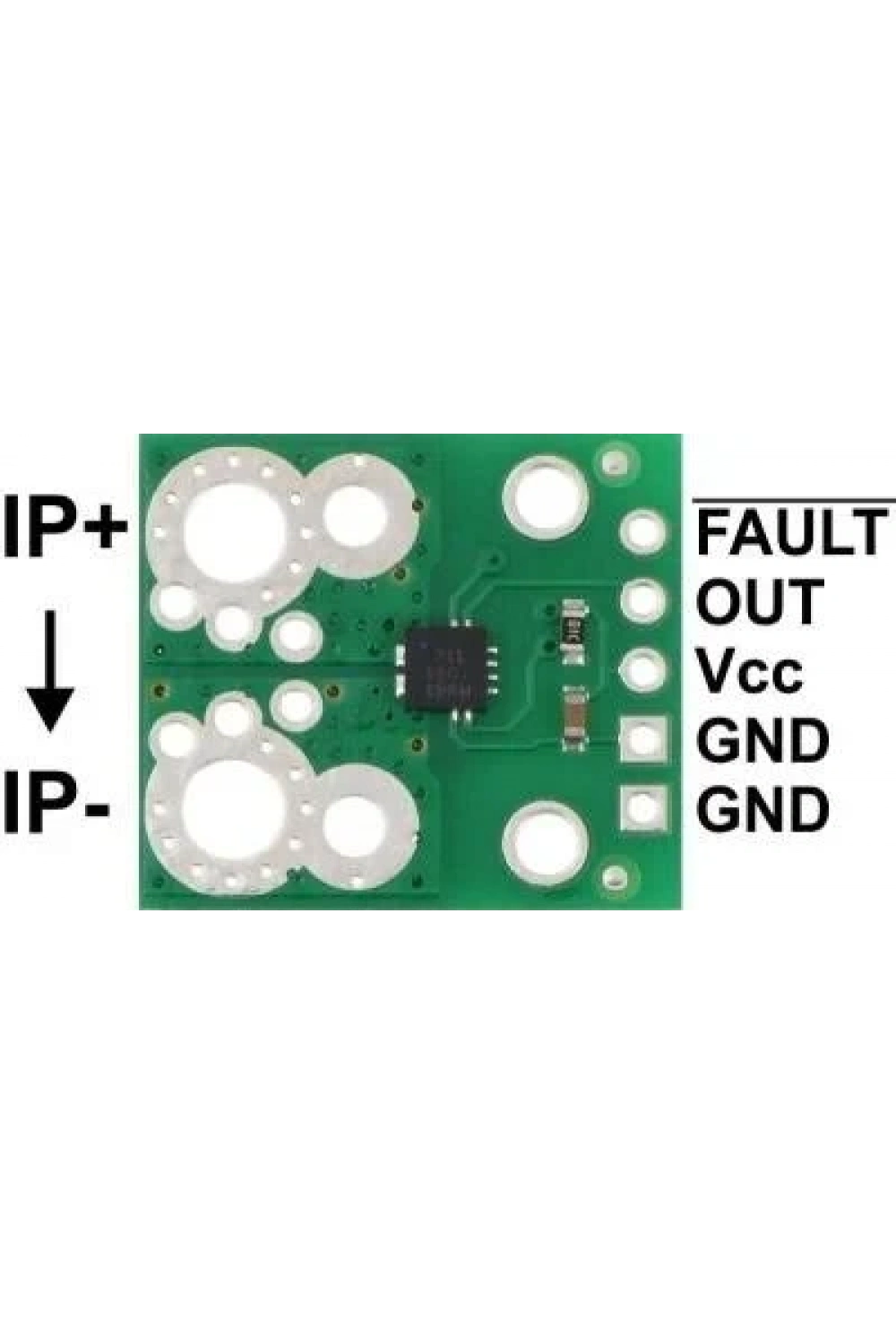

Sensörün kullanımı sırasında Vcc ve GND pinlerine 3 V ile 5.5 V arasında bir gerilim uygulanmalıdır. Sensör, giriş akımıyla orantılı bir analog çıkış sinyali üretir. Sessiz çıkış gerilimi Vcc/2’dir ve giriş akımına bağlı olarak değişir. FAULT pini normalde yüksek durumdadır ve akım ±15.5A’yı aştığında düşük duruma mandallanır. Bu durumda, Vcc pinini kapatıp açarak sensör sıfırlanabilir. Bu model 15.5A sürümüdür. Aynı PCB kartını kullanan 31 A versiyonu da mevcuttur. Bu iki versiyonu, IC üzerindeki yazıları okuyarak veya alt serigrafi ekranındaki X'in rengine bakarak ayırt edebilirsiniz.
Ağırlık
0,05 Kg.
Model Numarası: ACS711EX, ACS711, ACS711KEXLT-15AB-T.
