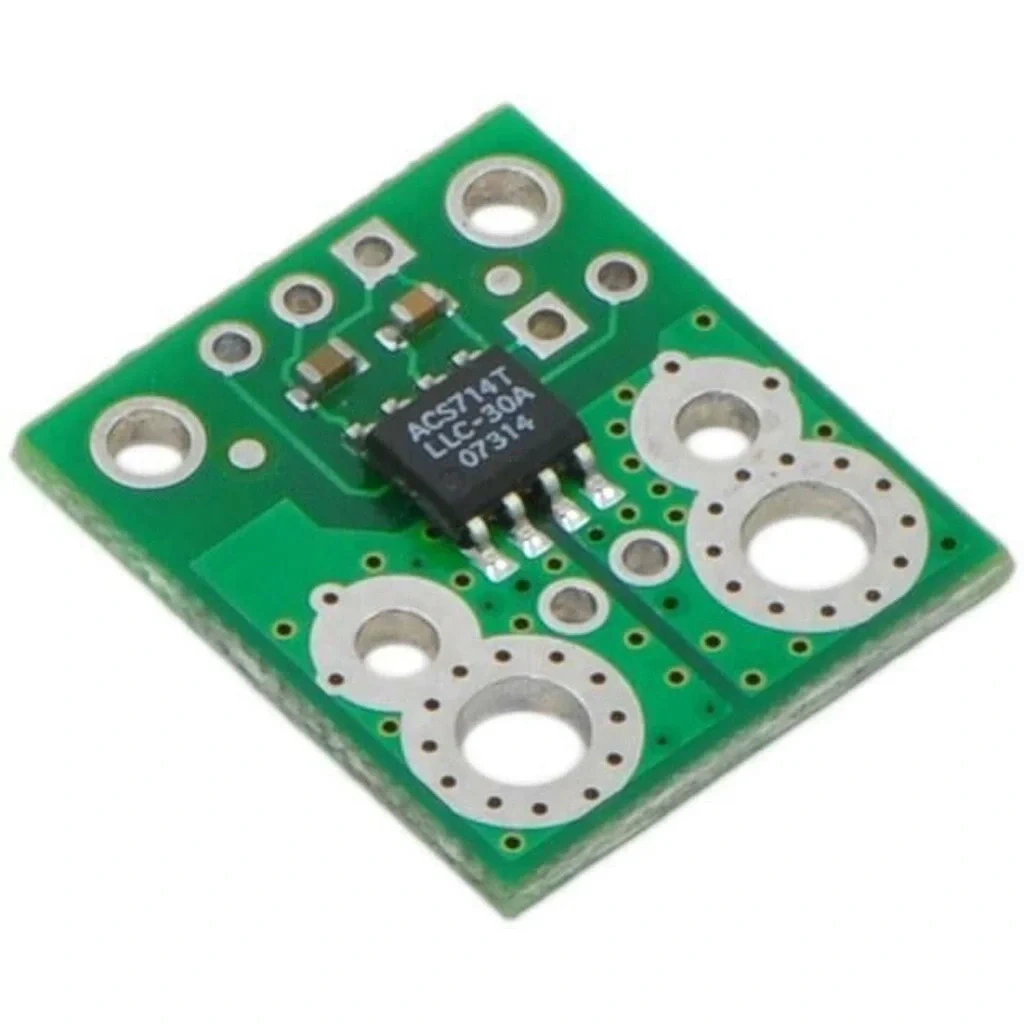

Bu akım sensörü, Allegro’nun ACS714LLCTR-30A-T Hall efekt tabanlı doğrusal akım sensörü için tasarlanmış bir taşıyıcı kartıdır. Ürünü kullanmadan önce ACS714 datasheet’inin dikkatlice incelenmesi önerilir. 5V geriliminde çalışan sensör, 66 mV/A çıkış hassasiyetine sahiptir. Kart, ACS714 ve SMD bileşenlerle tamamen doldurulmuştur.

Teknik Özellikler

Uygulama Alanları

Bu sensör, akım ölçümünün gerekli olduğu çeşitli uygulamalarda kullanılabilir. Hall etkisi prensibi sayesinde, akım yolu ve sensör elektroniği birbirinden izole edilmiştir (2.1 kV RMS’ye kadar). Bu özellik, sensörün elektrik gerektiren uygulamalarda güvenli bir şekilde kullanılmasını sağlar.

Öne Çıkan Avantajlar

• Yüksek Doğruluk ve Güvenilirlik: Oda sıcaklığında fabrika kalibrasyonu sayesinde ± son derece sabit bir çıkış ofset voltajı ve neredeyse sıfır manyetik histerezis sunar.
• Geniş Çalışma Sıcaklığı: -40 °C ila 150 °C arasında otomotiv sınıfı çalışma sıcaklığına sahiptir.
• Kolay Entegrasyon: Vcc ve GND pedleri ile kolay bağlantı imkanı sunar.
• Filtreleme Seçeneği: 1 nF kapasitör ile 90 kHz’lik bir düşük geçişli RC filtresi bulunmaktadır. Alt serigrafideki “filtre” işaretli pedlere ek kapasitörler ekleyerek, düşük frekanslı algılama uygulamaları için sistem doğruluğu artırılabilir. Filtre frekansı: F = 1 / (2πRC) = 1 / (11kΩ * (1 nF + Cf)) formülü ile hesaplanabilir.
• Farklı Akım Aralığı Seçenekleri: ±5A çift yönlü versiyonu da mevcuttur. Versiyonlar, IC üzerindeki metin veya alttaki serigrafideki X’in rengi ile ayırt edilebilir.

Montaj Bilgileri

Kartın lojik tarafında, birbirinden 0,5 inç (yaklaşık 12,7 mm) uzaklıkta bulunan iki montaj deliği bulunmaktadır. Bu delikler #2 vida için tasarlanmıştır.

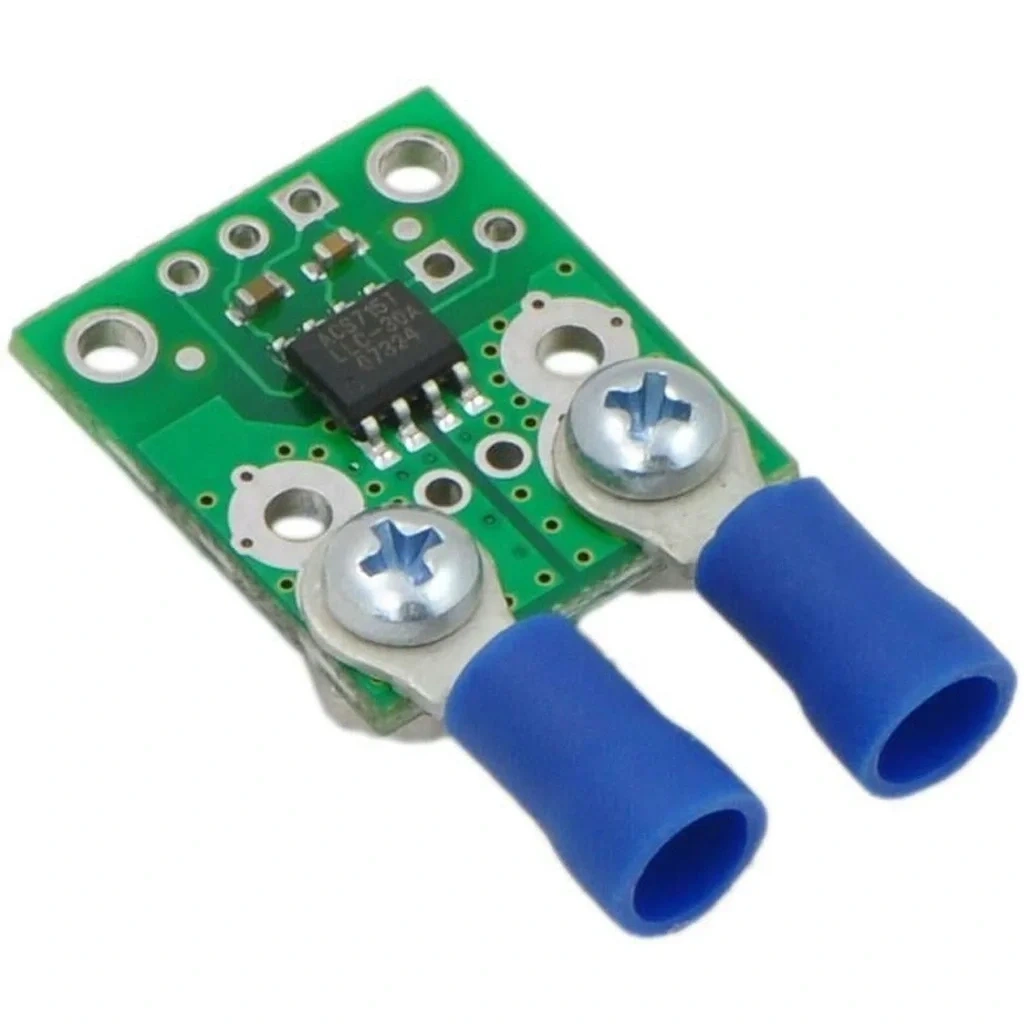

Giriş Akımı Bağlantısı

Düşük akım uygulamaları için, 0.1" erkek başlık pimleri, panodaki küçük deliklere lehimlenebilir. Yüksek akım uygulamaları için ise teller doğrudan geçiş deliklerine lehimlenebilir.
