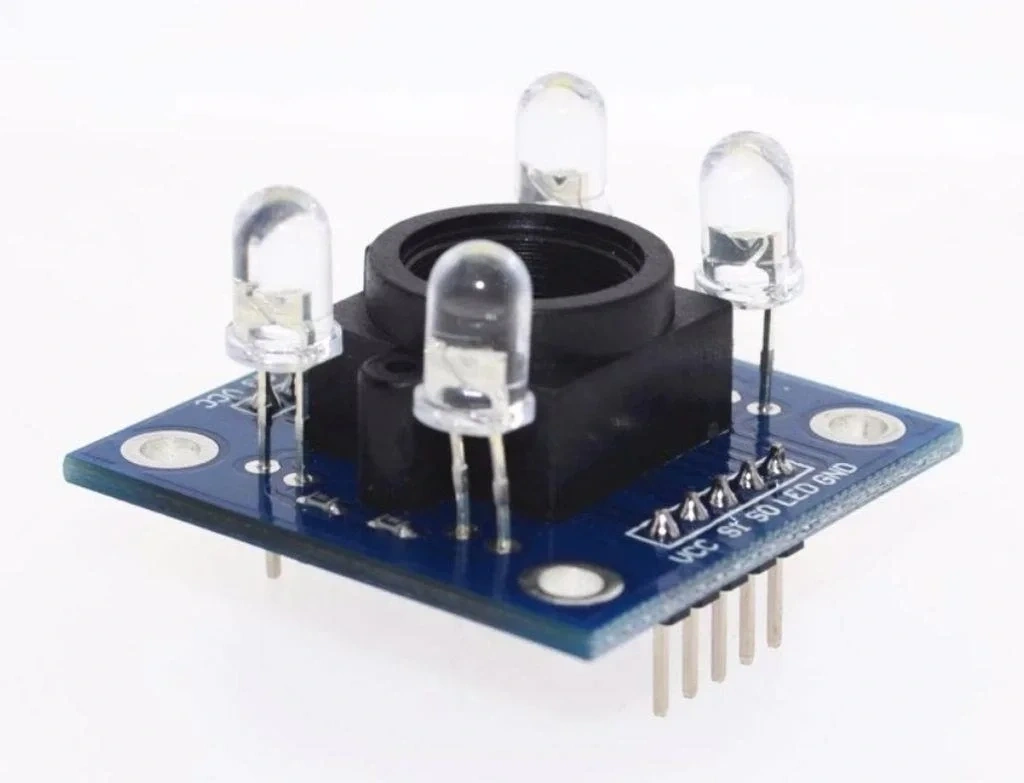

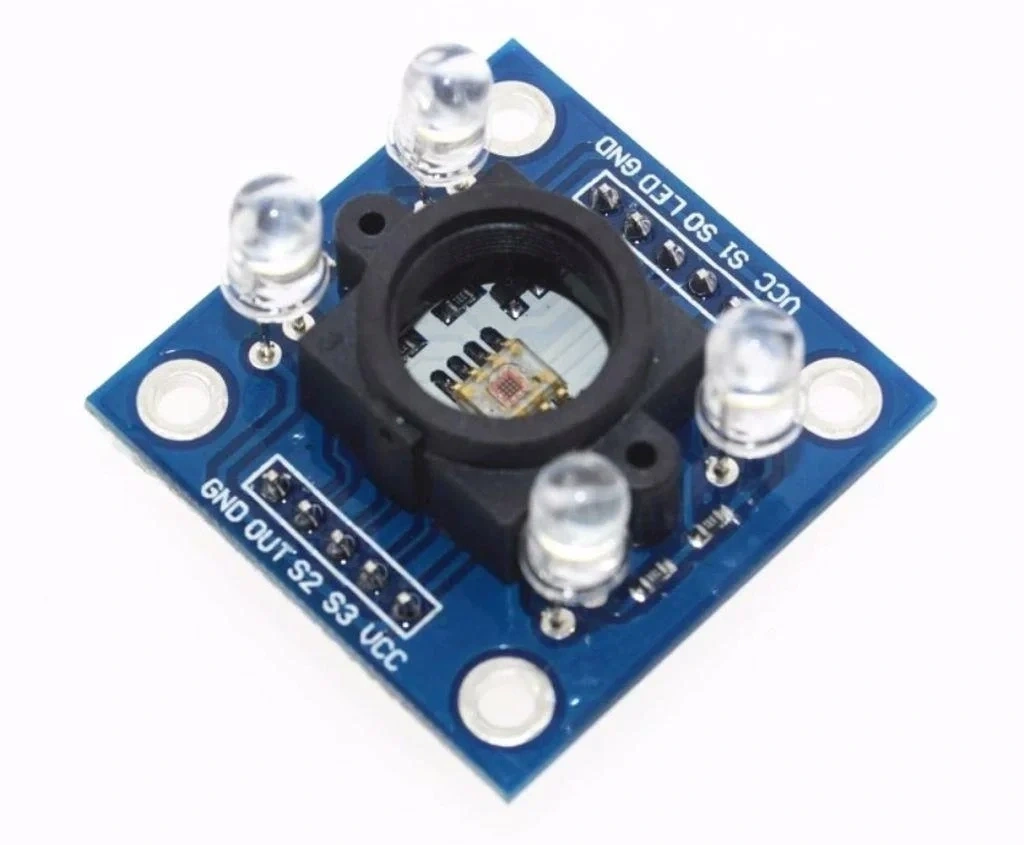

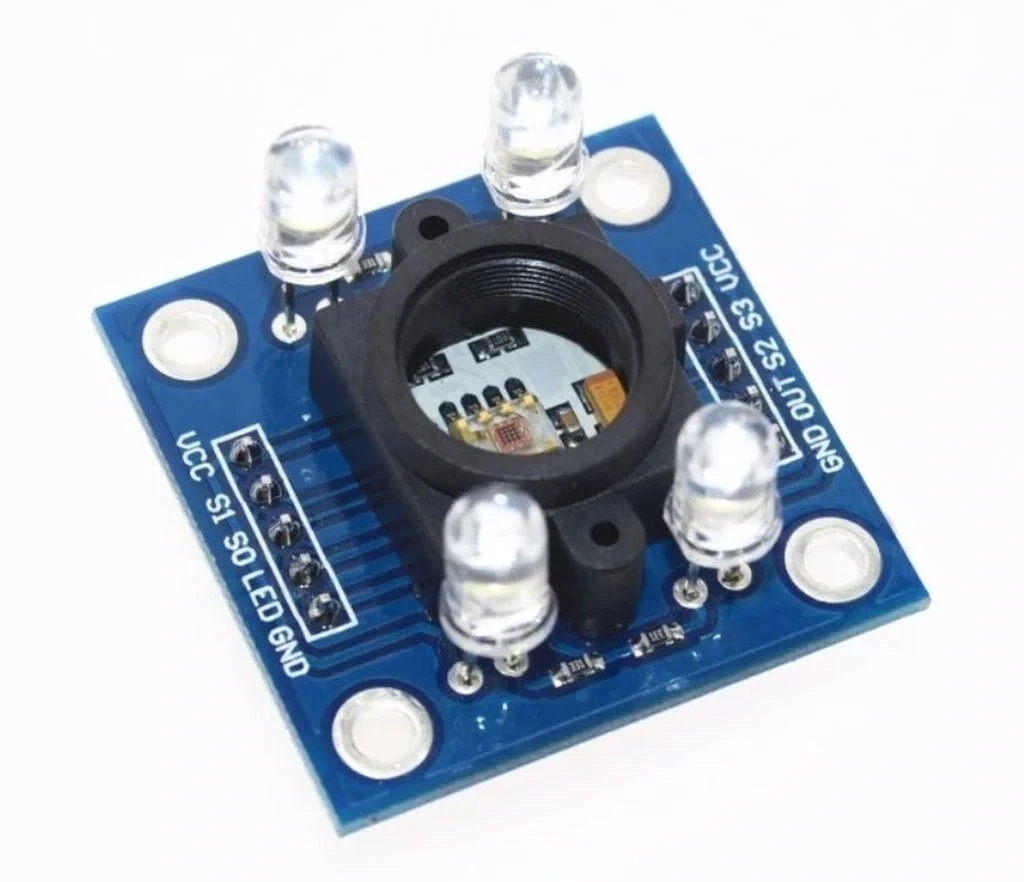

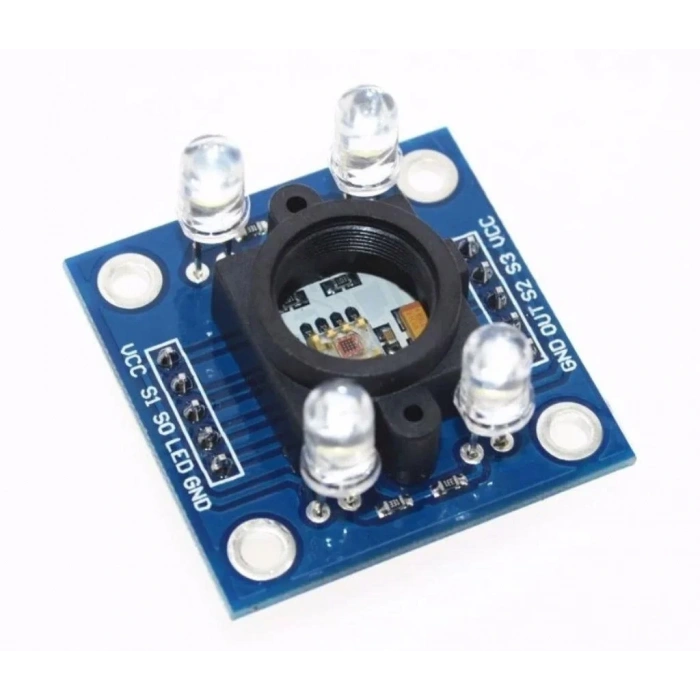

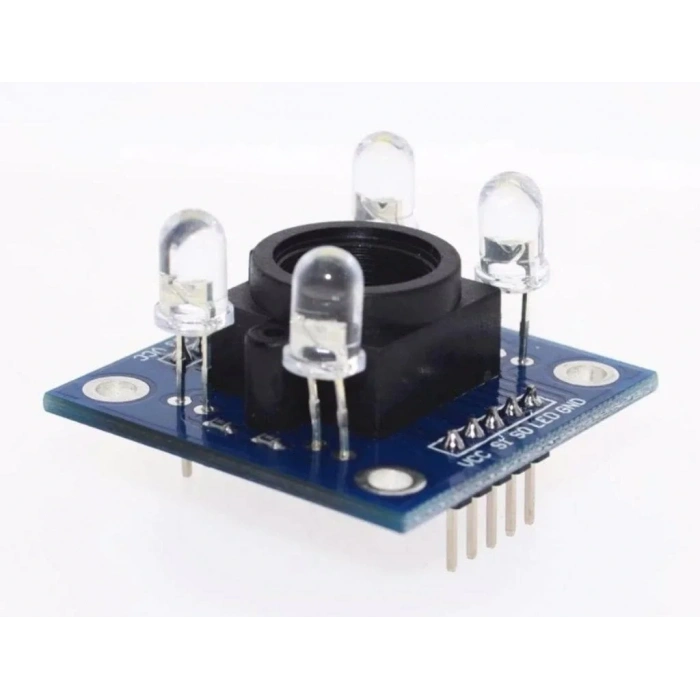

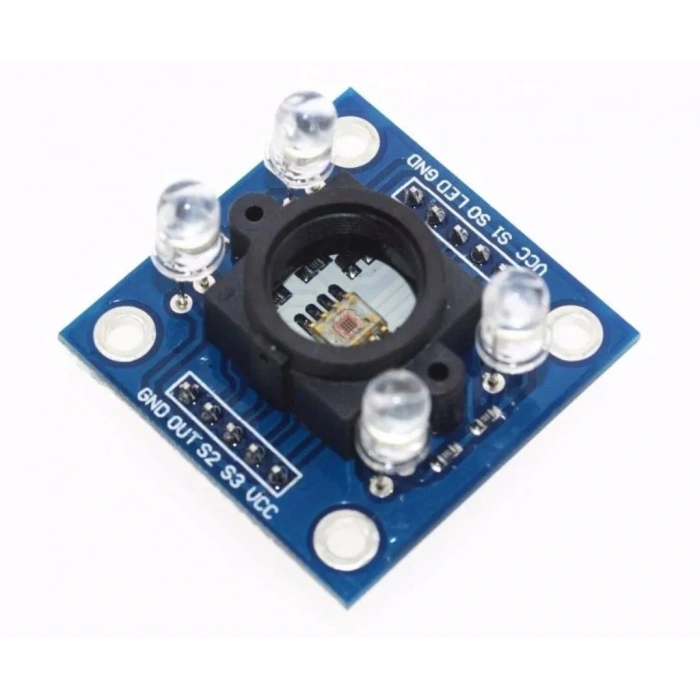

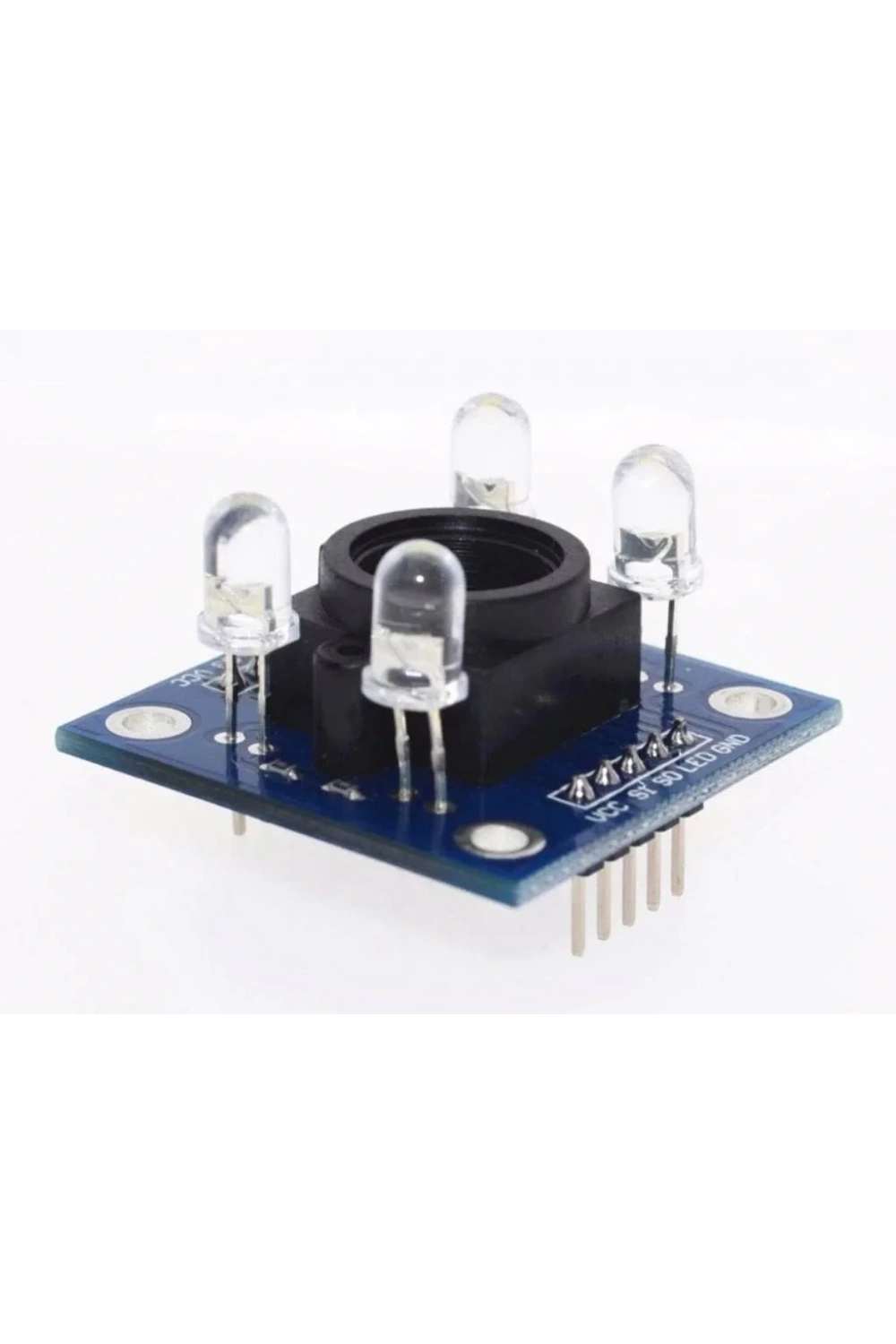

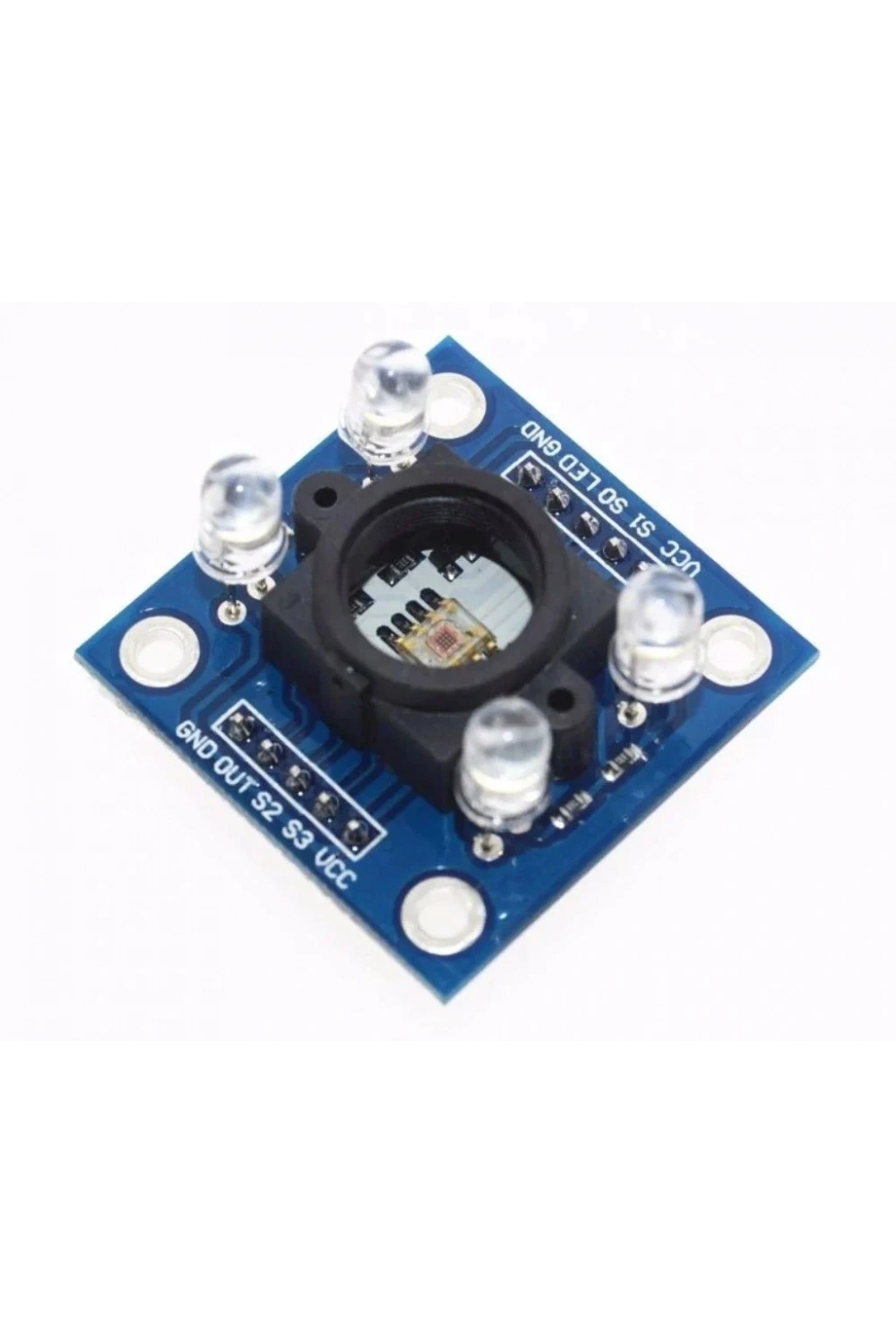

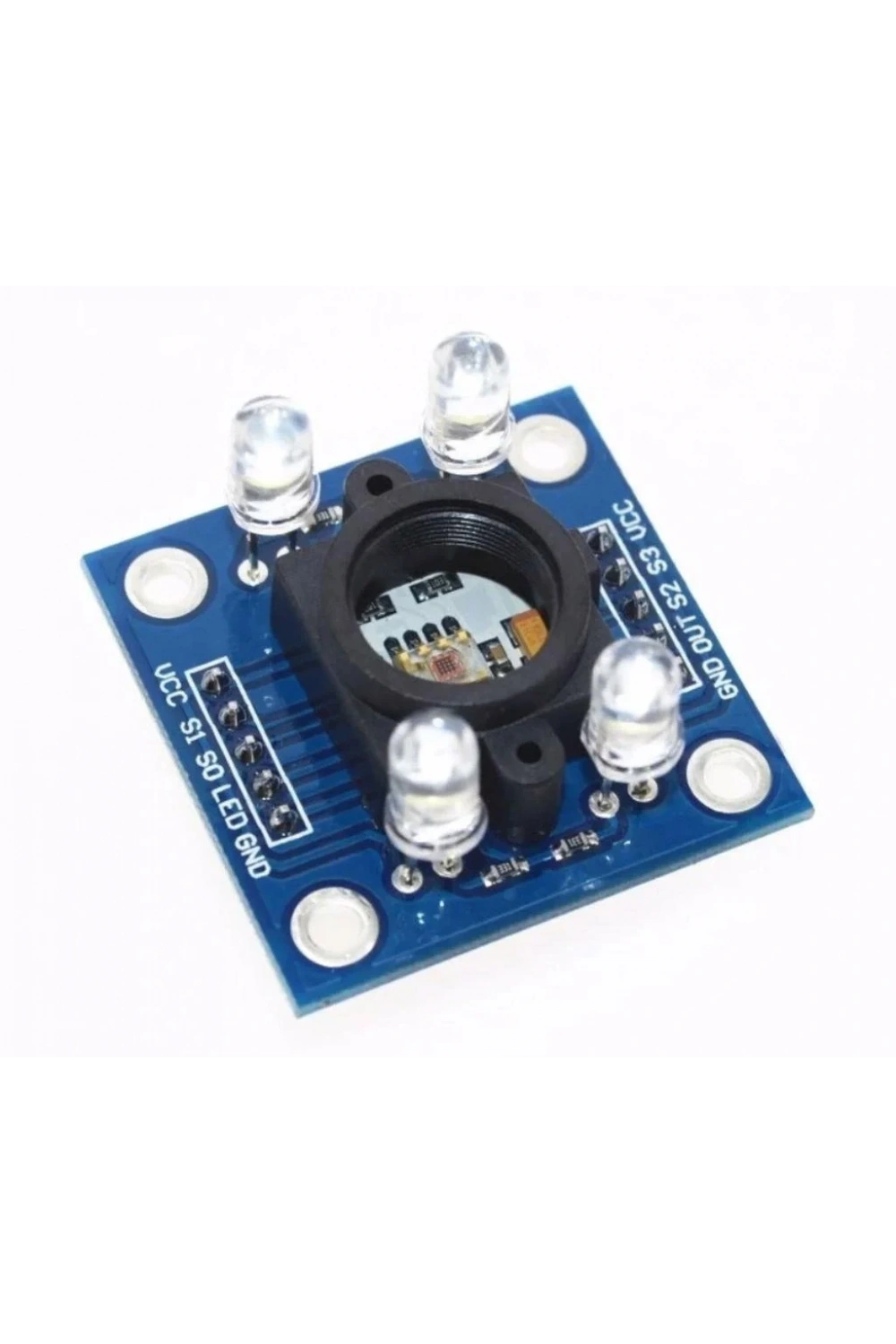

Urun Adi: TCS3200 Renk Sensörü Kartı GY-31
TCS3200 Renk Sensörü Kartı GY-31, çeşitli renkleri algılamak ve analiz etmek için tasarlanmış kullanışlı bir sensör kartıdır. Renk algılama uygulamalarında sıklıkla kullanılan bu kart, kırmızı, yeşil ve mavi (RGB) filtreli ışık sensörleri aracılığıyla çalışır. Sensör, yüzeylerden yansıyan ışığı algılayarak her bir temel renk kanalındaki yoğunluğu ölçer ve bu bilgiyi dijital veya analog sinyallerle sunar. GY-31 kartı, TCS3200 sensörünü kontrol etmek için entegre devreye sahip olup, Arduino gibi mikrodenetleyicilerle kolayca kullanılabilir. Renk sensörü verilerini okumak ve işlemek için gerekli kütüphaneler ve örnek kodlar mevcuttur.
Teknik Özellikler
| Özellik | Değer |
| Çalışma gerilimi aralığı | 2.7 V ~5.5 V |
| Besleme akımı | 5V Led açıkken 25 mA |
| Çalışma sıcaklığı | -40 ~85 C |
| Boyut | 33.2mm x 33.2mm x 25mm |
| Çıkış frekansı | 50 Hz |
| Doğrusal olmama hatası | %0.2 (tipik olarak 50 Hz’de) |
Uygulama Alanları
- Renk Tanıma: Otomatik renk sınıflandırma gibi uygulamalarda nesnelerin rengini belirlemek için idealdir.
- Renk Algılama: Renkli nesnelerin tespiti ve algılanmasında yardımcı olur. Endüstriyel otomasyon süreçlerinde ürün renk kontrolünde kullanılabilir.
- Kalite Kontrol: Üretim hatlarında ürünlerin renklerinin standartlara uygunluğunu kontrol etmek için uygundur.
- Renkli Aydınlatma Kontrolü: Ortamın renk koşullarına göre aydınlatma sistemlerini otomatik olarak ayarlamak için kullanılabilir.
Öne Çıkan Avantajlar
- Yüksek Çözünürlüklü Dönüşüm: Işığı yüksek çözünürlükte dijital sinyallere dönüştürür.
- Programlanabilirlik: Renk algılama parametreleri ve çıkış ölçeklendirmesi programlanabilir.
- Doğrudan Haberleşme: Mikrodenetleyicilerle doğrudan haberleşme imkanı sunar.
- Düşük Güç Tüketimi: 2.7 V ile 5.5 V arasında tek besleme ile çalışır.
- Güç Kesilmesi Özelliği: Güç kesilmesi durumunda koruma sağlar.
- Stabil Performans: 200 ppm/C sıcaklık katsayısı ile stabil bir performans sunar.
- RoHS Uyumlu: Yüzey montaj paketi, RoHS uyumlu ve kurşunsuz yapıdadır.
Pin İşlev Tanımları
| Pin | Tanım |
| 1 | GND (Güç kaynağı toprak) |
| 2 | OUT (Çıkış frekansı) |
| 3 | S2 (Fotodiyot tip seçim girişi) |
| 4 | S3 (Fotodiyot tip seçim girişi) |
| 5 | VCC (Besleme gerilimi 2.7V-5V) |
| 6 | VCC (Besleme gerilimi 2.7V-5V) |
| 7 | S1 (Çıkış frekansı ölçeklendirme seçim girişi) |
| 8 | S0 (Çıkış frekansı ölçeklendirme seçim girişi) |
| 9 | LED (LED Kontrol – 1: Led açık, 0: Led kapalı) |
| 10 | GND (Güç kaynağı toprak) |
Paket İçeriği
- 1 adet TCS3200 Renk Sensörü Kartı GY-31
