ACS714 Akım Sensörü -30A / +30A

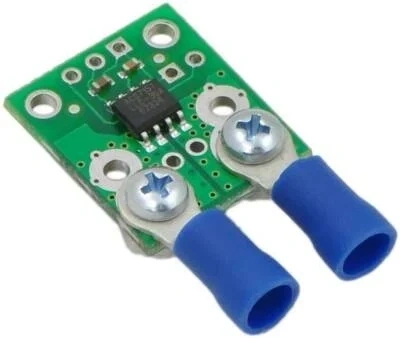

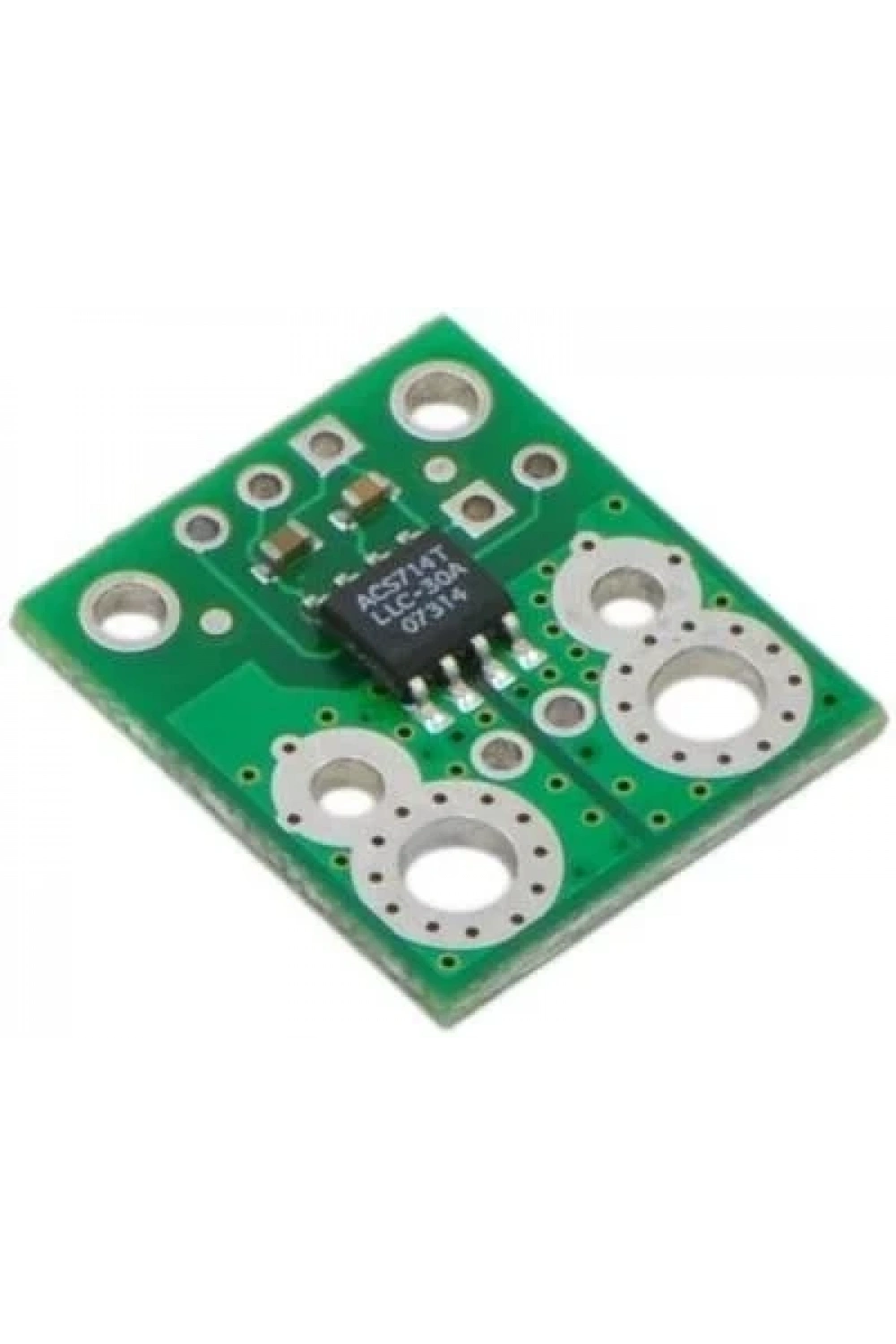

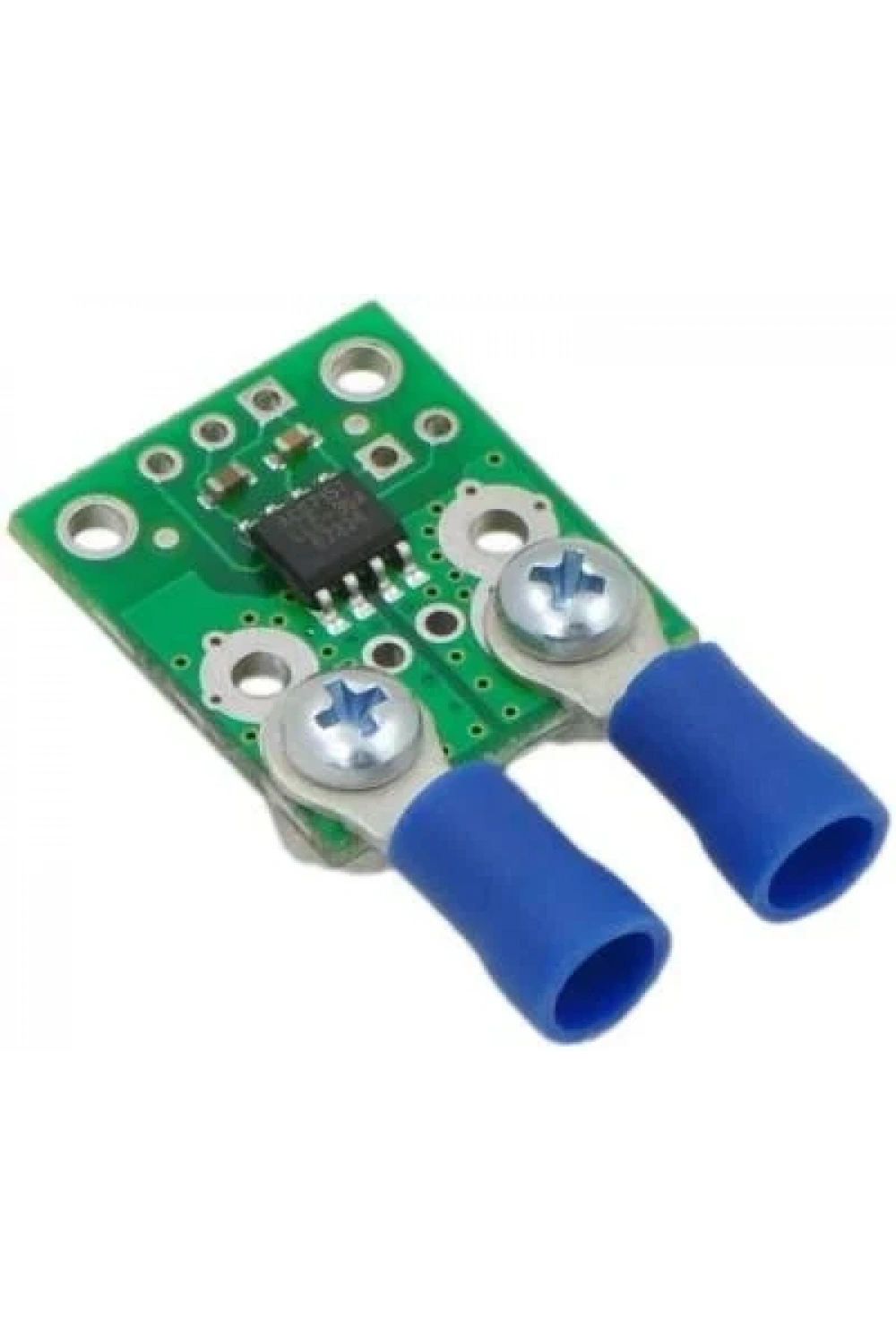

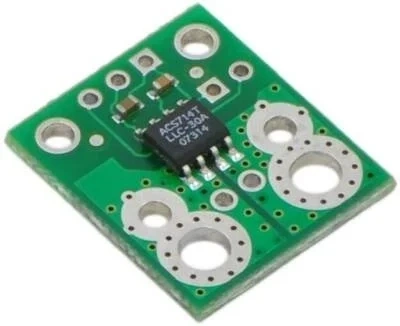

ACS714 Akım Sensörü -30A / +30A, Allegro’nun ACS714LLCTR-30A-T Hall efekt tabanlı doğrusal akım sensörü için tasarlanmış bir taşıyıcı karttır. Bu sensör, akım ölçümü gerektiren projelerde güvenilir ve doğru sonuçlar elde etmek için idealdir. Ürünü kullanmadan önce ACS714 datasheet'ini incelemeniz önerilir. Kart, ACS714 sensör IC ve SMD bileşenlerle tamamen doldurulmuştur.
Teknik Özellikler
| Özellik | Değer |
| Giriş Akımı | -30 A ila 30 A (çift yönlü) |
| Aşırı Akım Dayanımı | Sensör IC, akımın beş katına kadar dayanıklıdır. |
| İletken Yol İç Direnci | 1,2 mΩ (tipik) |
| PCB Malzemesi | 2 oz bakır |
| Bant Genişliği | 80 kHz (isteğe bağlı filtreleme ile azaltılabilir) |
| Çıkış Hassasiyeti | 66 mV/A |
| Besleme Gerilimi | 4,5 V - 5,5 V |
| Çalışma Sıcaklığı | -40 °C ila 150 °C (otomotiv sınıfı) |
| Çıkış Ofseti | Fabrika kalibrasyonu ile ± son derece sabit |
| Toplam Hata | ± %1,5 (oda sıcaklığında) |
| Yalıtım | 2.1 kV RMS'ye kadar yalıtım (akım yolunu sensör elektroniğinden ayırır) |
| Dahili Filtre Direnci | 1,7 kΩ |
| Filtre Kapasitörü | 1 nF |
Uygulama Alanları
Bu akım sensörü, güç kaynakları, şarj cihazları, DC-DC dönüştürücüler, akü yönetimi sistemleri ve diğer akım ölçümü gerektiren çeşitli uygulamalarda kullanılabilir. Özellikle, akım yolunun sensör elektroniğinden izole edilmesi gerektiği uygulamalar için uygundur.
Öne Çıkan Avantajlar
- Yüksek Doğruluk ve Güvenilirlik: Oda sıcaklığında fabrika kalibrasyonu sayesinde hassas ölçüm sonuçları sağlar.
- Geniş Çalışma Aralığı: -30A ile 30A arasındaki akımları doğru bir şekilde ölçebilir.
- Kolay Entegrasyon: 4,5 V - 5,5 V arasında geniş bir besleme gerilimi aralığına sahiptir ve kolayca entegre edilebilir.
- Güvenli Kullanım: Yüksek yalıtım değeri sayesinde güvenli kullanım imkanı sunar (2.1 kV RMS).
- Düşük Güç Kaybı: 2 oz bakır PCB kullanılarak üretilmiş olup, iletken yol iç direnci sayesinde düşük güç kaybı sağlar.
- Filtreleme Seçeneği: 90 kHz kesme frekansına sahip dahili filtre özelliği ve harici filtre ekleme imkanı sayesinde ölçüm doğruluğu artırılabilir. (F = 1 / (2πRC) = 1 / (11kΩ * (1 nF + Cf)) formülüyle hesaplanır.)

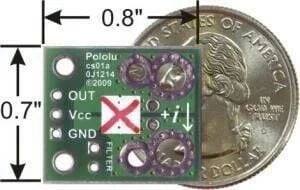

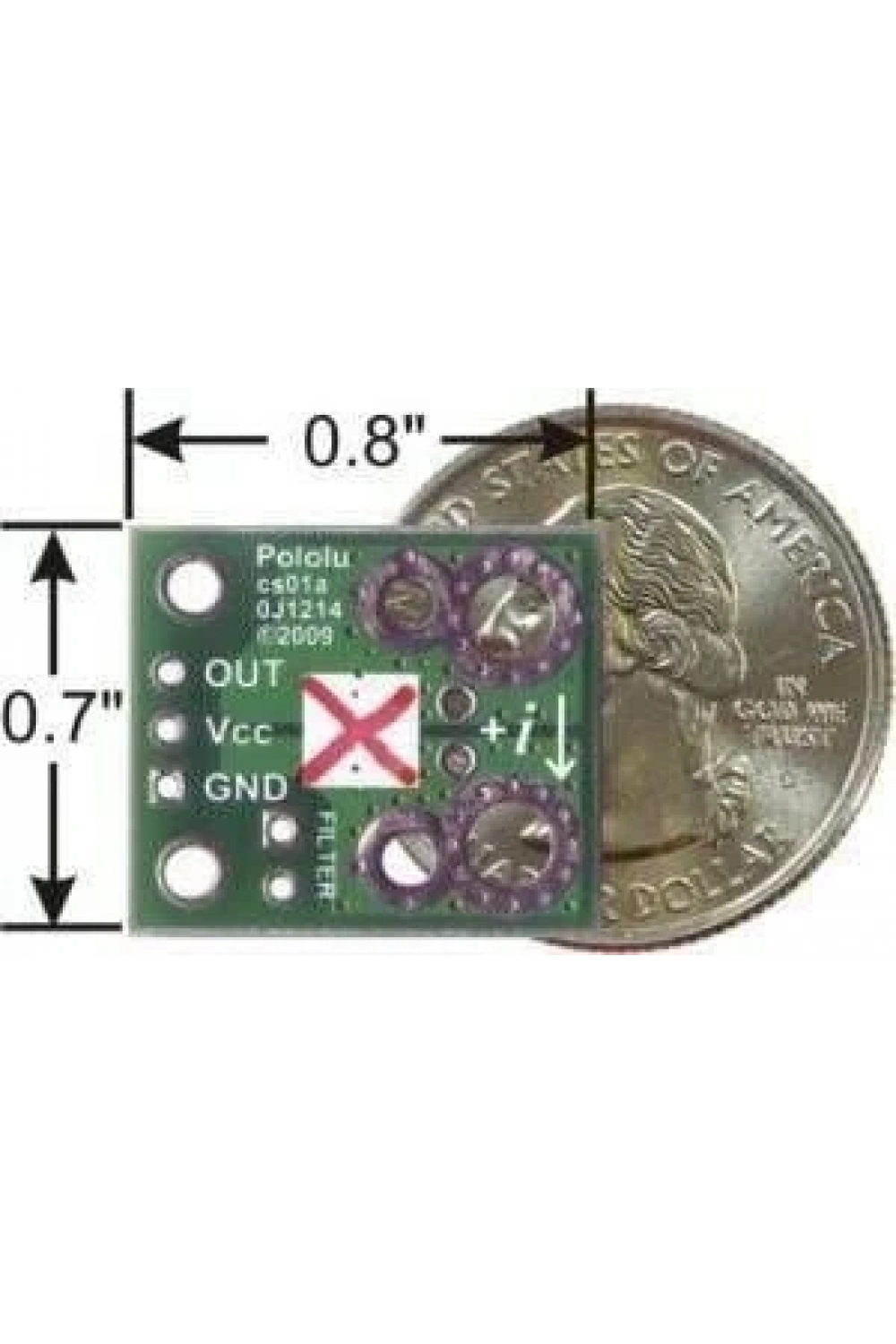

Not: Bu model kırmızı X ile işaretlenmiştir. ±5A çift yönlü versiyonu da mevcuttur. Modelleri IC üzerindeki yazı veya alt kısımda bulunan serigrafi üzerindeki X'in rengine göre ayırt edebilirsiniz. Sensörün çıkışı, Vcc 5 V olduğunda 2,5 V civarında ortalanır ve giriş akımına göre 66 mV/A oranında değişir.
