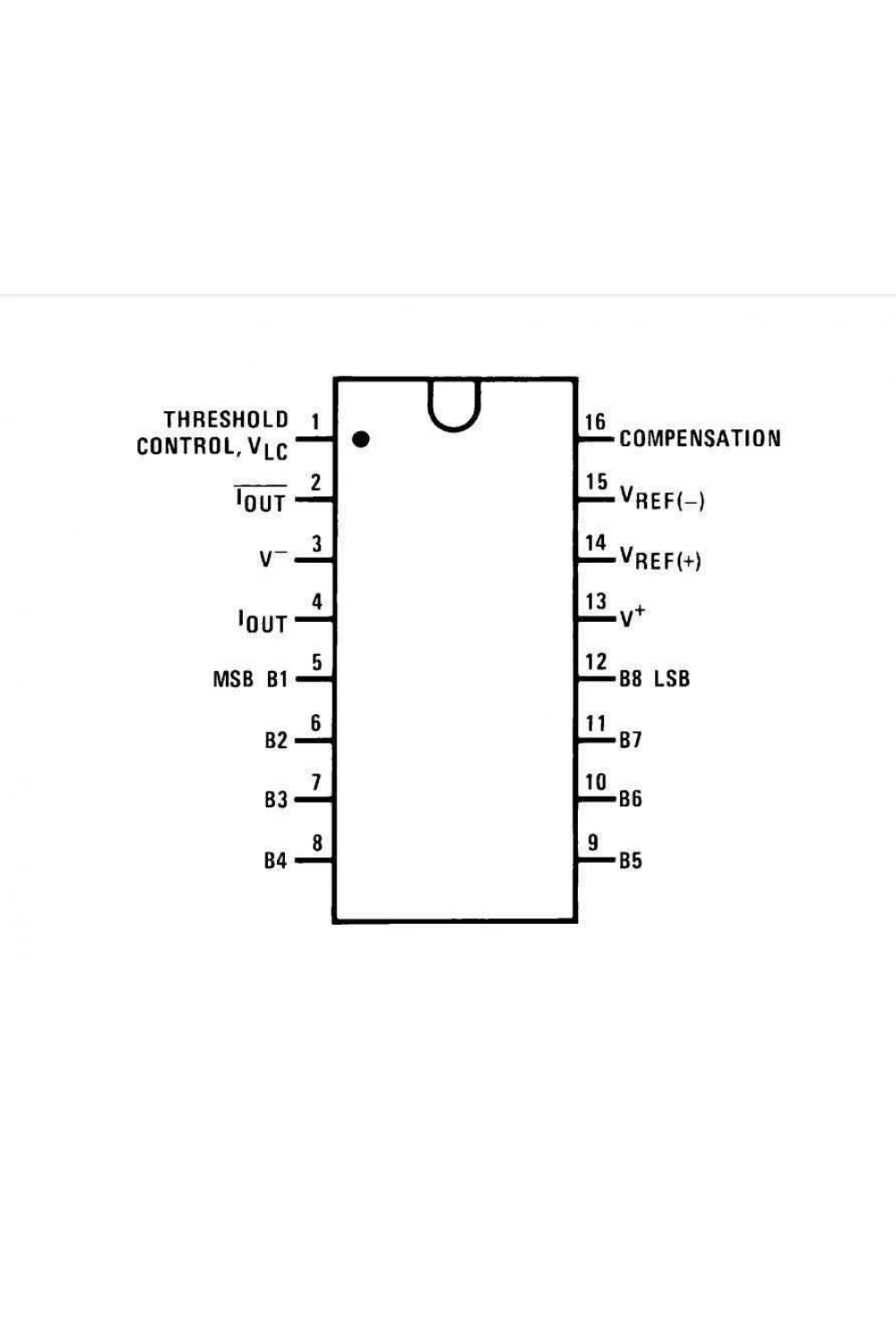

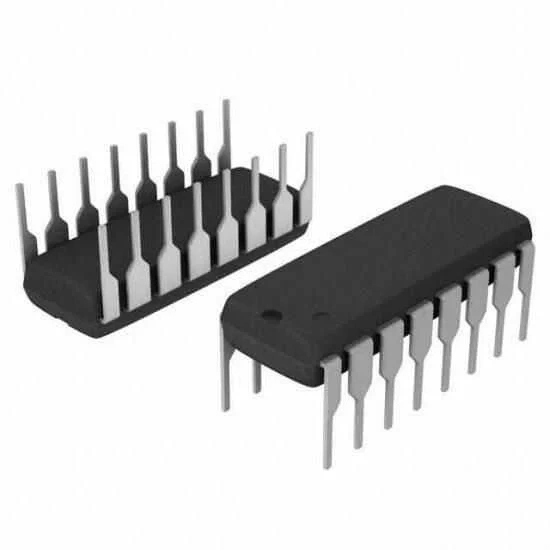

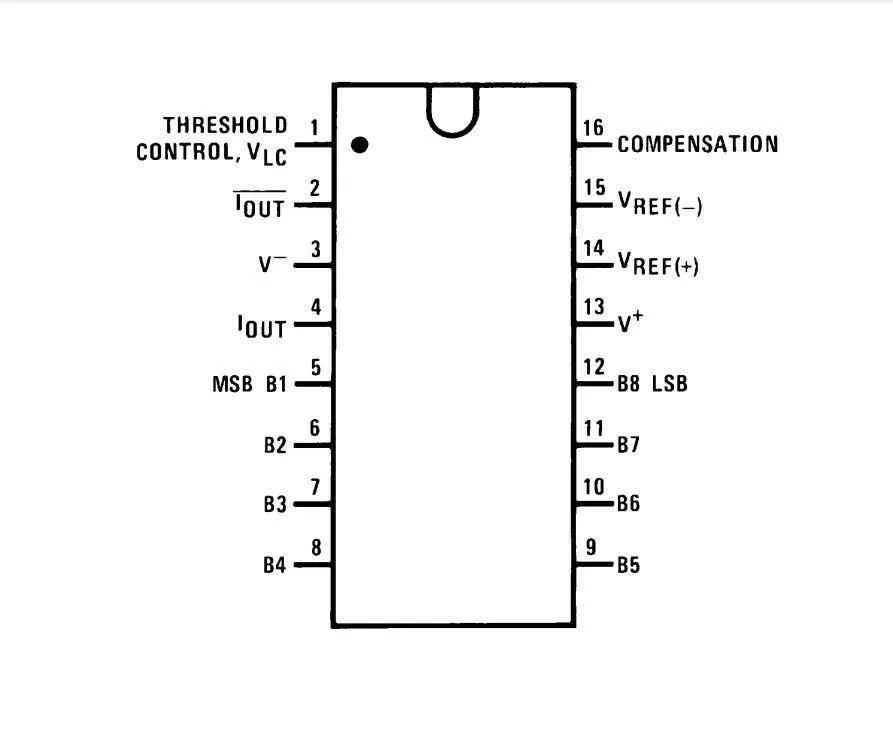

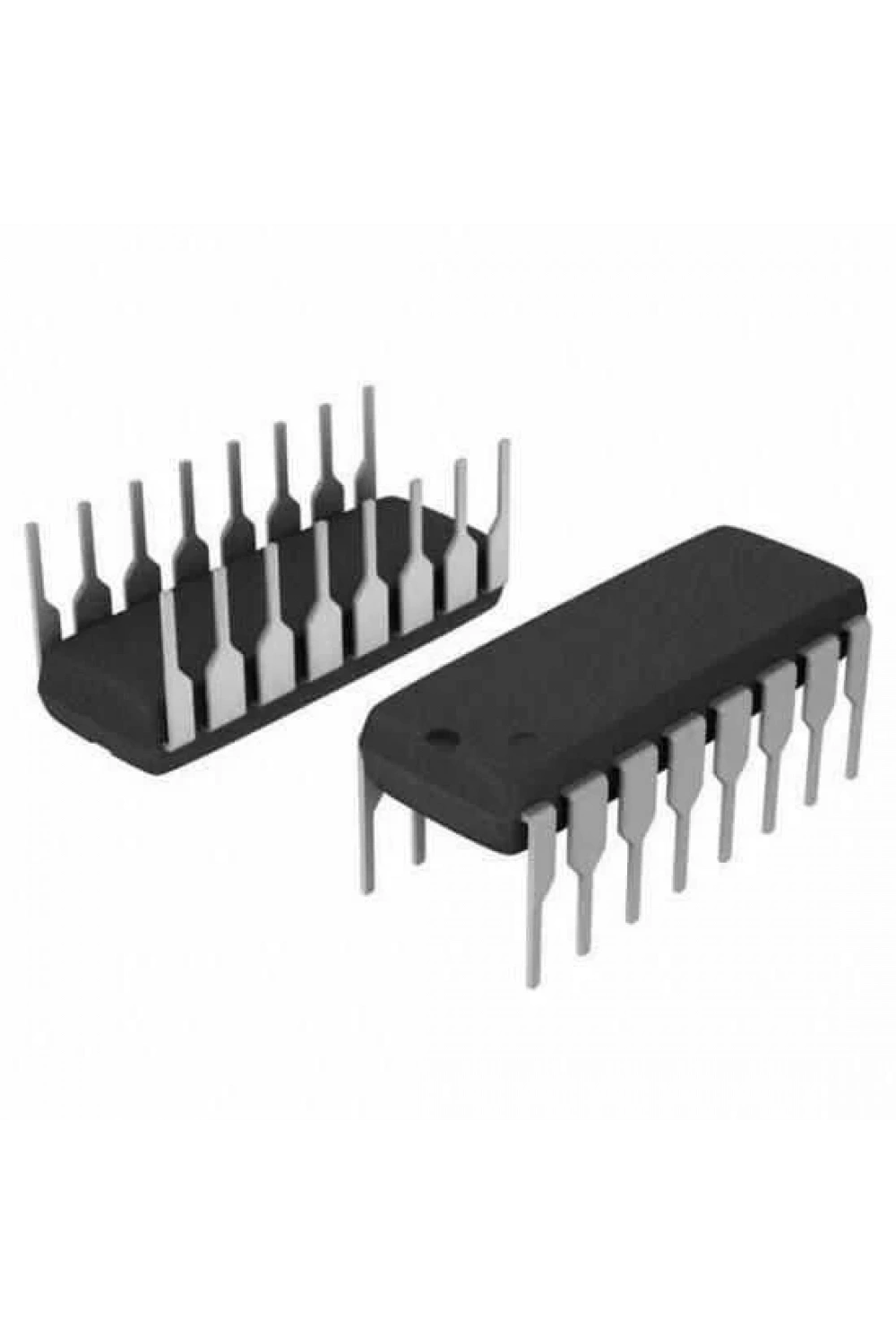

DAC0800 DIP-16 Dijital Analog Çevirici Entegresi

DAC0800 DIP-16 Dijital Analog Çevirici Entegresi

DAC0800 serisi, 100 ns'lik tipik yerleşme süreleriyle öne çıkan, monolitik yapıya sahip 8-bit yüksek hızlı akım çıkışlı dijital-analog dönüştürücülerdir (DAC). Çarpan bir DAC olarak kullanıldığında, 40 ila 1 referans akım aralığında monotonik performans sağlayabilir. Ayrıca, yüksek uyumlu tamamlayıcı akım çıkışları sayesinde, basit direnç yükleriyle 20 Vp-p'lik diferansiyel çıkışlar elde edilmesine imkan tanır. Referans akım ve tam ölçekli akım eşleşmesi, ±1 LSB'den daha iyi seviyelerde olup, çoğu uygulamada tam ölçekli ayar gereksinimini ortadan kaldırır. Ayrıca, sıcaklık değişimleri sistem hata birikimlerini en aza indirecek şekilde, ±%0,1'den daha iyi doğrusal olmayanlık performansı sunar.

Gürültüye dayanıklı girişler, çeşitli mantık seviyelerini kabul edebilmektedir. Cihazın çalışma performansı ve özellikleri, ±4,5V ila ±18V arasında değişen güç kaynaklarıyla kullanılmak üzere tasarlanmıştır. Yalnızca ±5V güç kaynağı kullanıldığında, güç tüketimi yaklaşık 33 mW seviyesinde kalır ve mantıksal giriş seviyelerinden bağımsızdır.

Teknik Özellikler
