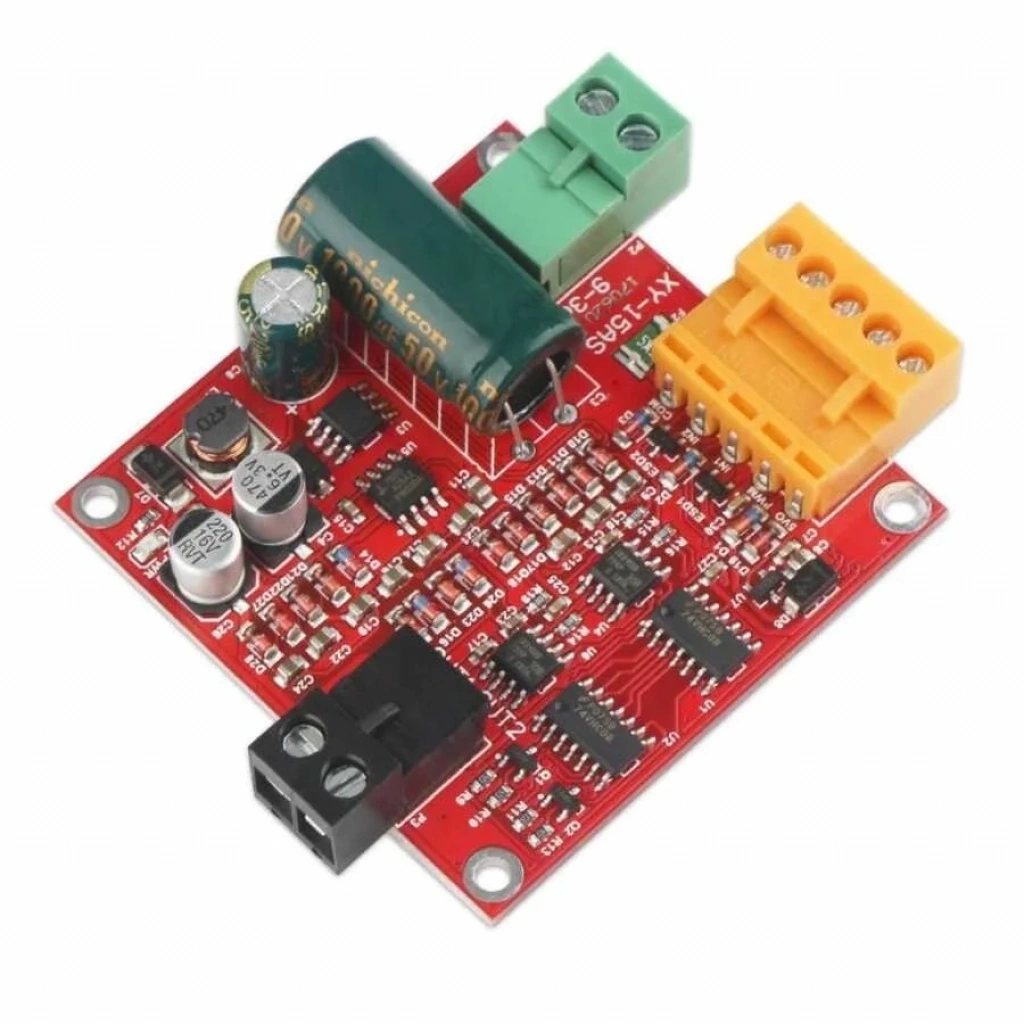

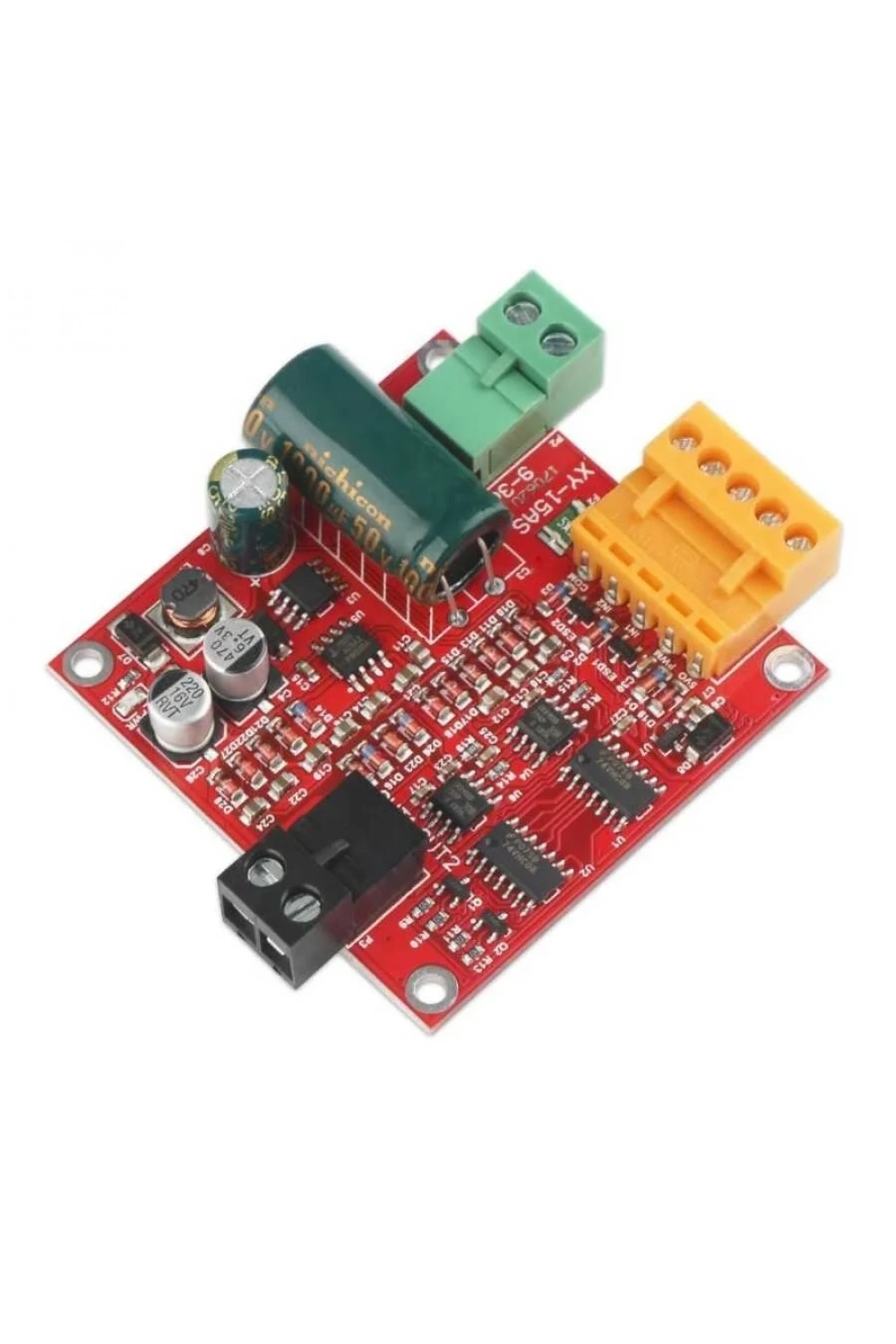

DC 9-36V 12A PWM Motor Sürücü
Bu PWM motor sürücü, DC motorların hızını ve yönünü hassas bir şekilde kontrol etmek için tasarlanmıştır. Endüstriyel uygulamalar için ideal olan bu sürücü, sağlam yapısı ve güvenilir performansı ile öne çıkar. L298 sürücü mantığına benzer şekilde, PWM, IN1 ve IN2 pinleri aracılığıyla motorun hızını, dönüş yönünü ve frenleme işlevlerini kontrol etmenizi sağlar.
Teknik Özellikler
| Özellik | Değer |
| Güç kaynağı aralığı | 6V-36V |
| Soğutma bloğu anma akımı | 12A |
| Soğutucusuz anma akımı | 12A |
| Basit soğutma ile anma akımı | 12A ~ 15A |
| Kalın ısı emici ile anma akımı | 15A ~ 20A |
| Kontrol sinyali yüksek seviyesi | 2.0V ~ 5.5V (3.3V ve 5V TTL seviyesi ile uyumlu) |
| PWM etkin aralığı | %0,1 ~ %100,0 |
| PWM sinyal frekans aralığı | 0 ~ 100KHz (önerilen 20KHz) |
| PWM minimum etkili darbe genişliği | 200ns |
| Çalışma sıcaklığı | -25°C - 80°C |

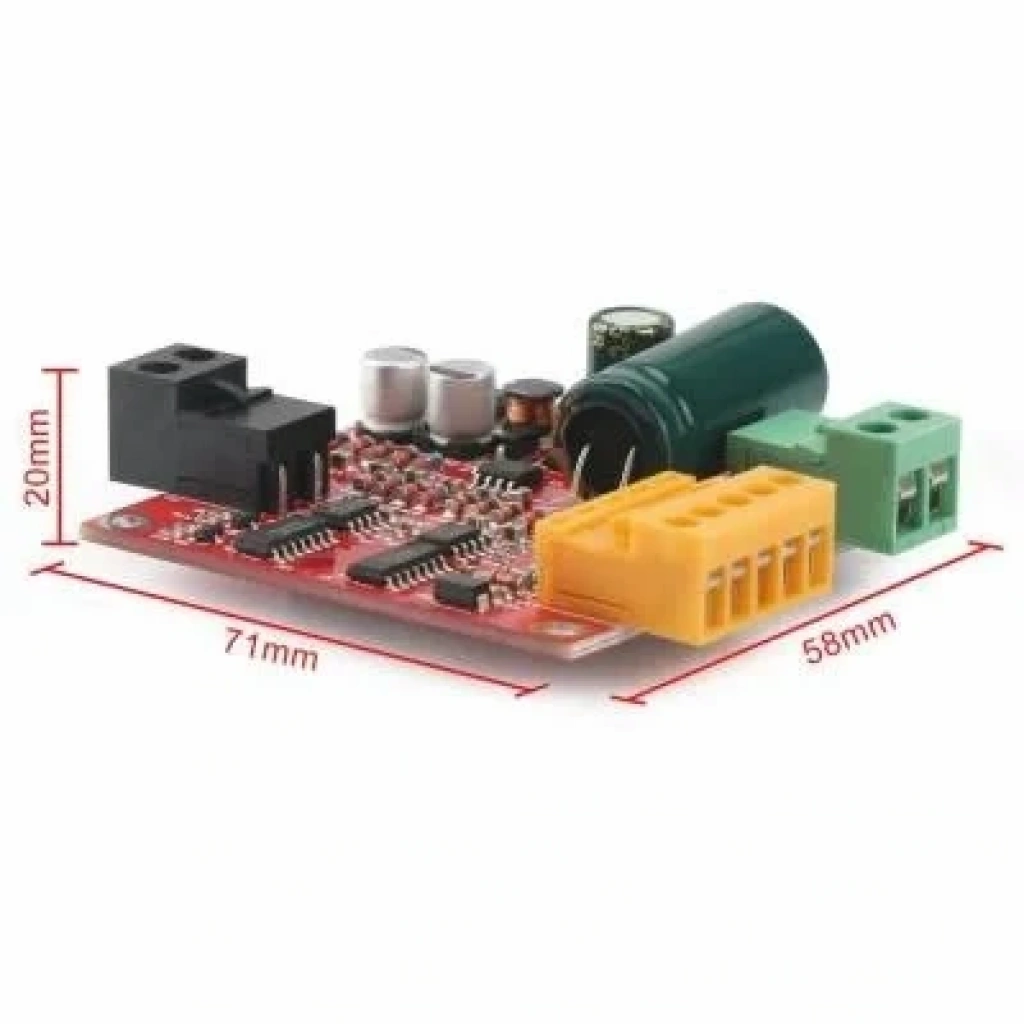

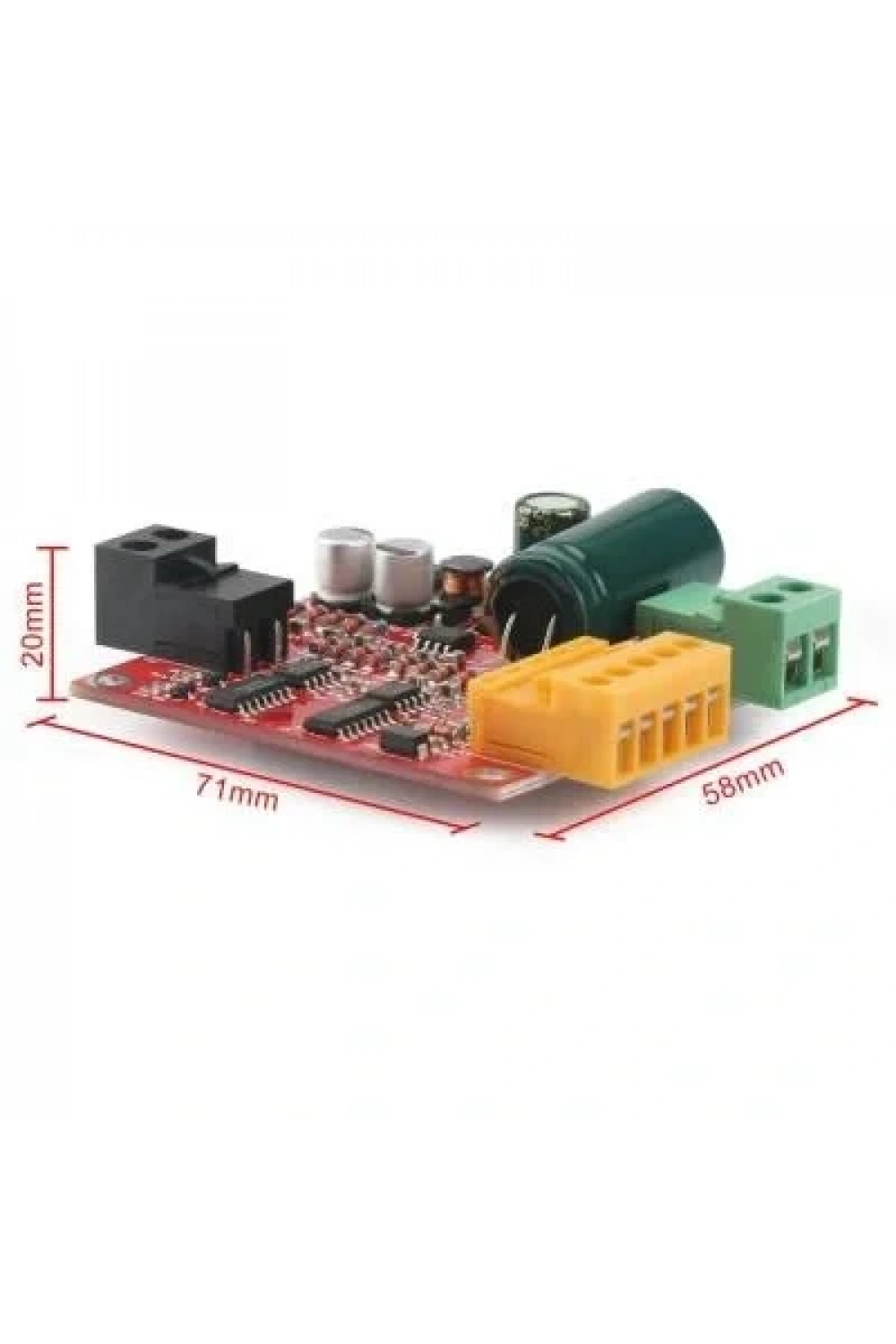

| Kart Boyutu | 55*55*25mm |
| Montaj deliği çapı | 3mm |
| Kontrol sinyali arabirimi (turuncu) maksimum akım | 0,5A |
Uygulama Alanları
Bu PWM kontrol modülü, robotik projelerden, model araçlara, endüstriyel otomasyon sistemlerine kadar geniş bir uygulama yelpazesine sahiptir. Motor gücünün hassas kontrolünü gerektiren her türlü projede güvenilir bir şekilde kullanılabilir.
Öne Çıkan Avantajlar
- Geniş voltaj aralığı (DC9-36V) sayesinde farklı motor tipleriyle uyumluluk
- Tam PWM desteği ile hassas hız kontrolü
- Dahili koruma devreleri sayesinde güvenli ve uzun ömürlü kullanım
- Harici güç kaynağı gerektirmeyen 5V çıkışı (0,5A)

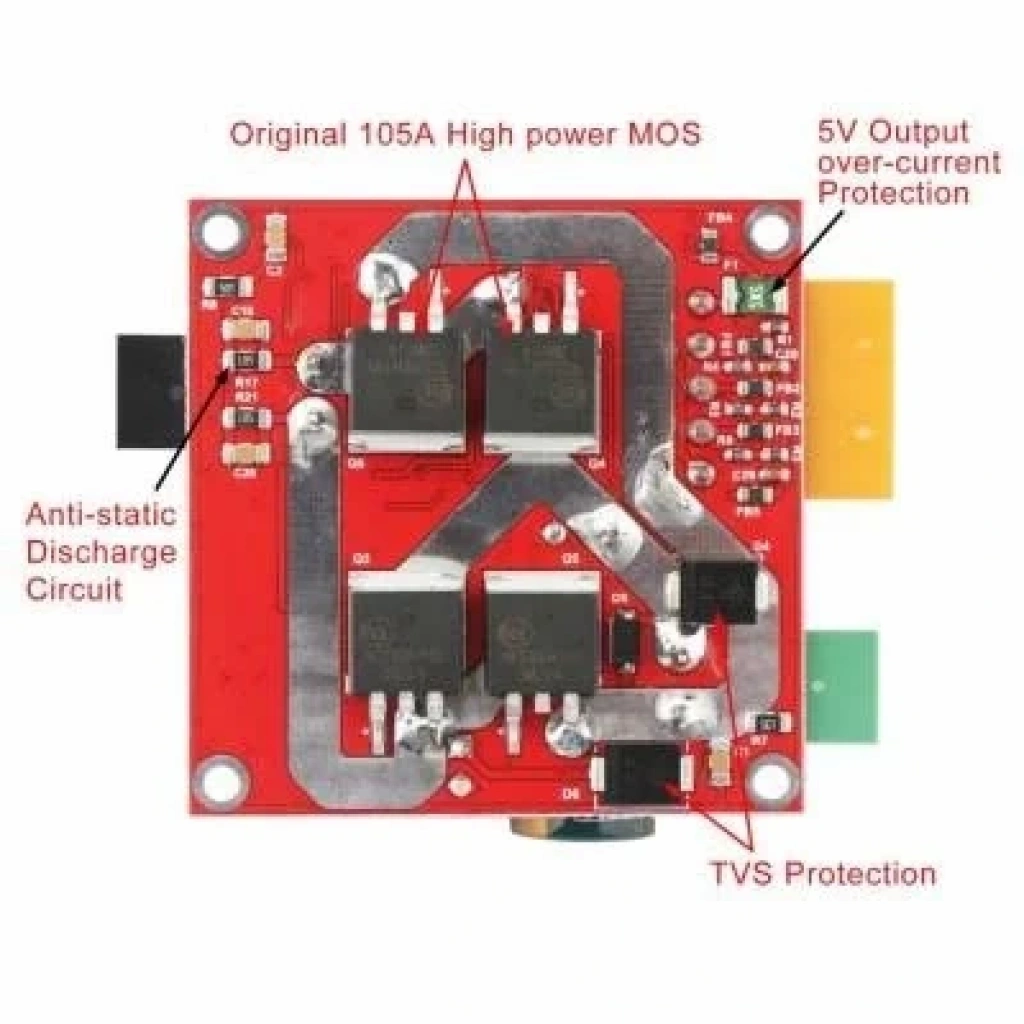

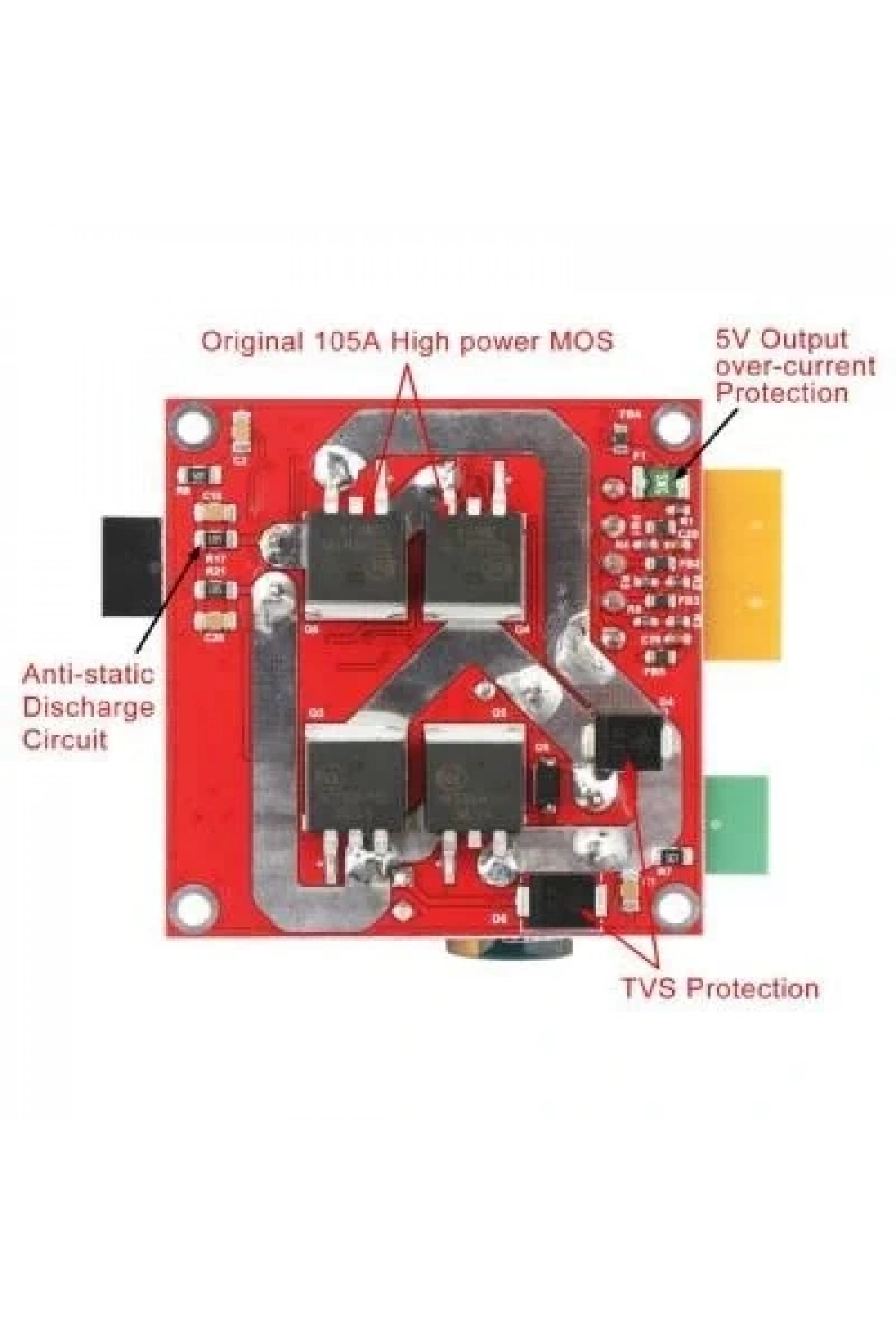

- Anti-statik devre, geçici bastırma koruması, düşük voltaj koruması ve ESD koruması gibi özelliklerle yüksek güvenilirlik
Kontrol Sinyali Mantığı
0: Düşük
1: Yüksek
×: Herhangi bir seviye
Değişken düşük

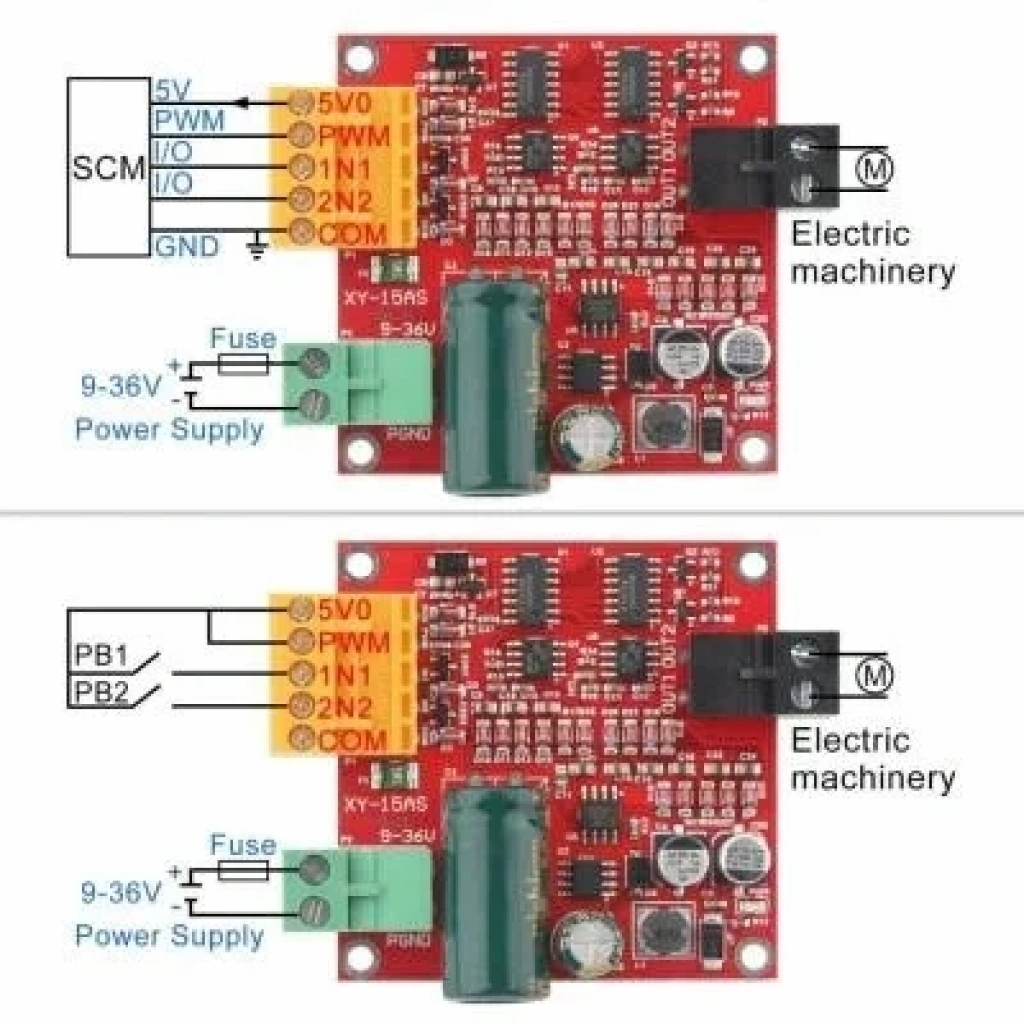

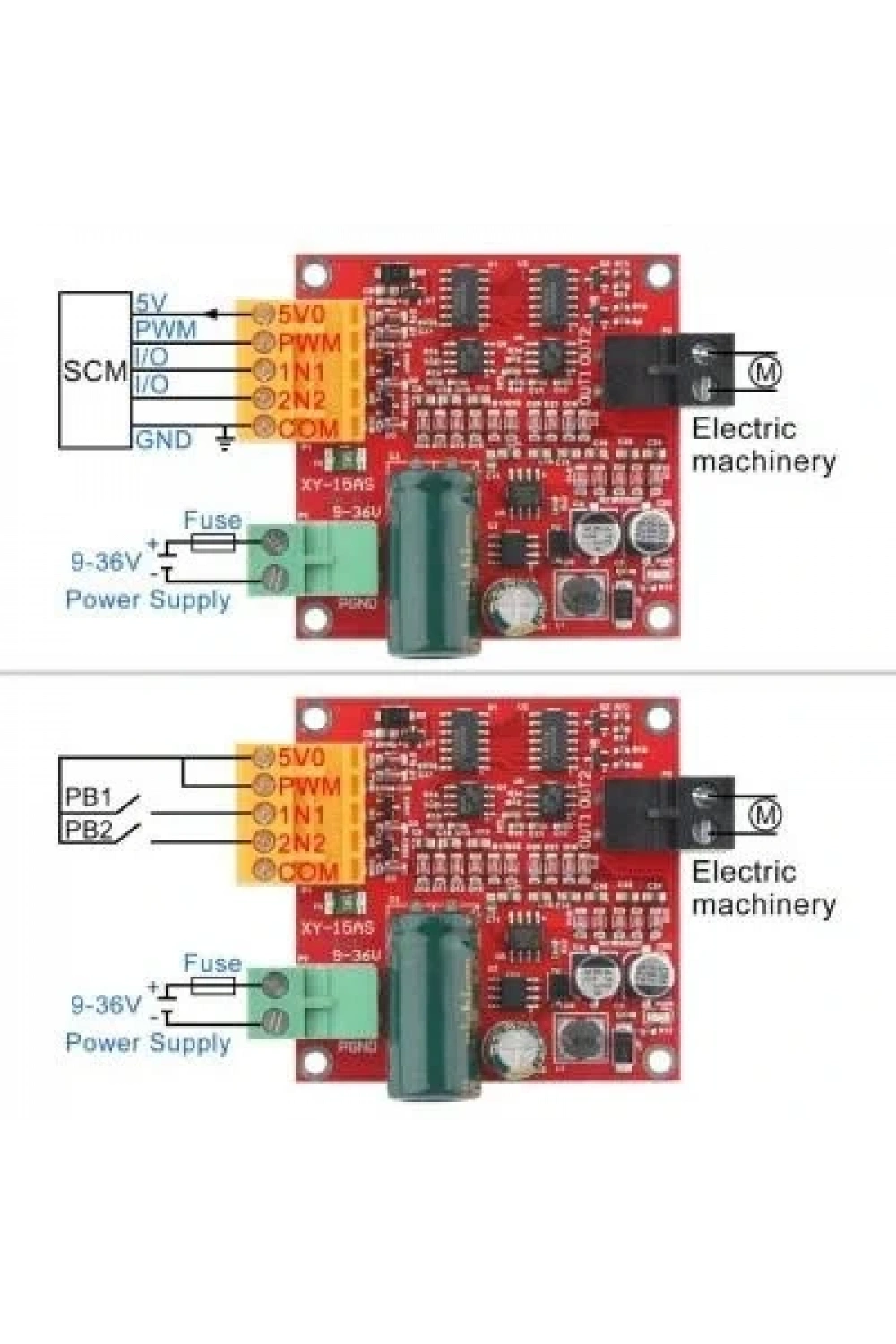

Kontrol Bağlantıları
- COM - Toprak
- 5VO - 5V Çıkış (mikrodenetleyici ve diğer denetleyicilerin 5V güç kaynağı için)
- PWM pini - Harici PWM sinyali veya tuş kontrolü için
- IN1, IN2 - Motorun pozitif ve negatif dönüşü ve fren kontrol sinyali
- OUT1, OUT2 - Motor çıkışları
- PB1, PB2 - Buton kontrolü için girişler
Kontrol Tablosu
| IN1 | IN2 | PWM | OUT1,OUT2 | İşlem |
| 0 | 0 | x | | Fren |
| 1 | 1 | x | | Serbest |
| 1 | 0 | 1 | | Tam Hız (Saat Yönünde) |
| 0 | 1 | 1 | | Tam Hız (Saat Yönünün Tersi) |
| 1 | 0 | PWM | | İleri Hız Kontrolü |
| 0 | 1 | PWM | | Geri Hız Kontrolü |
