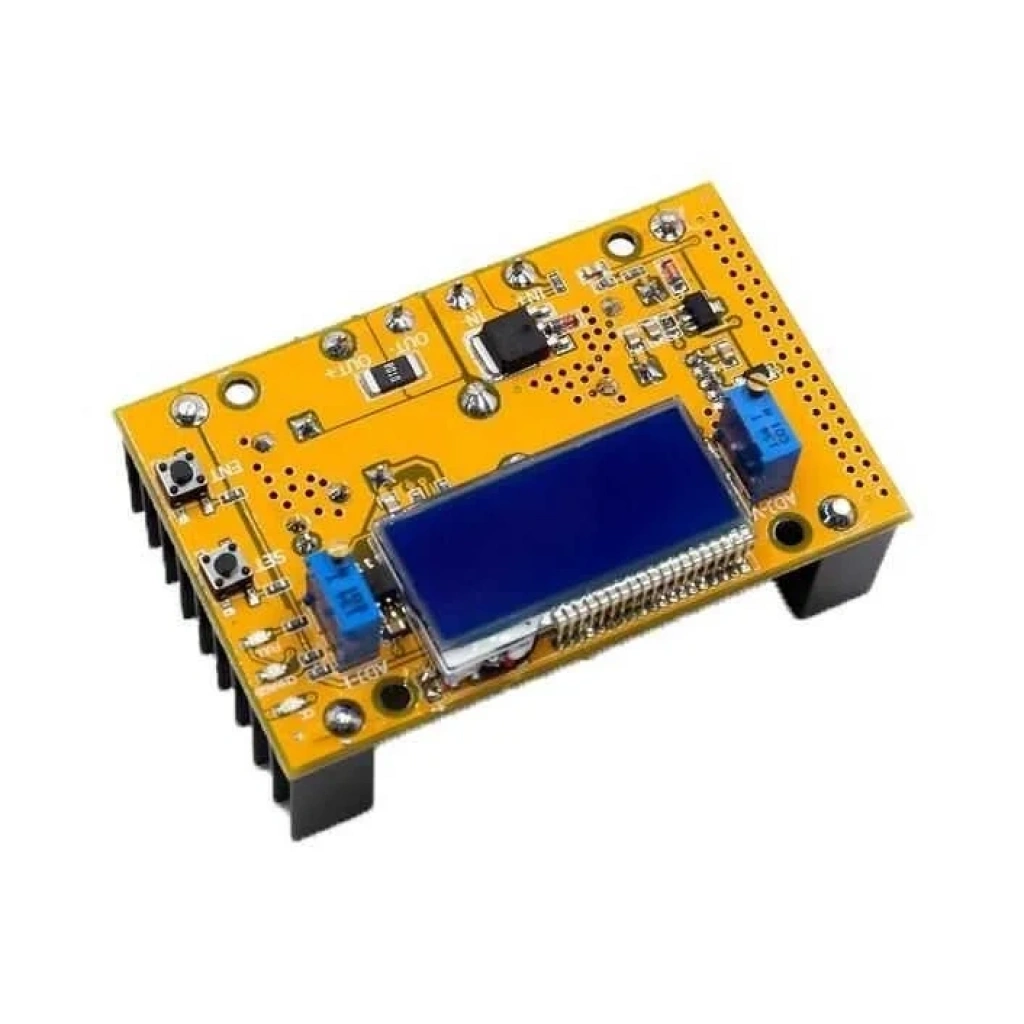

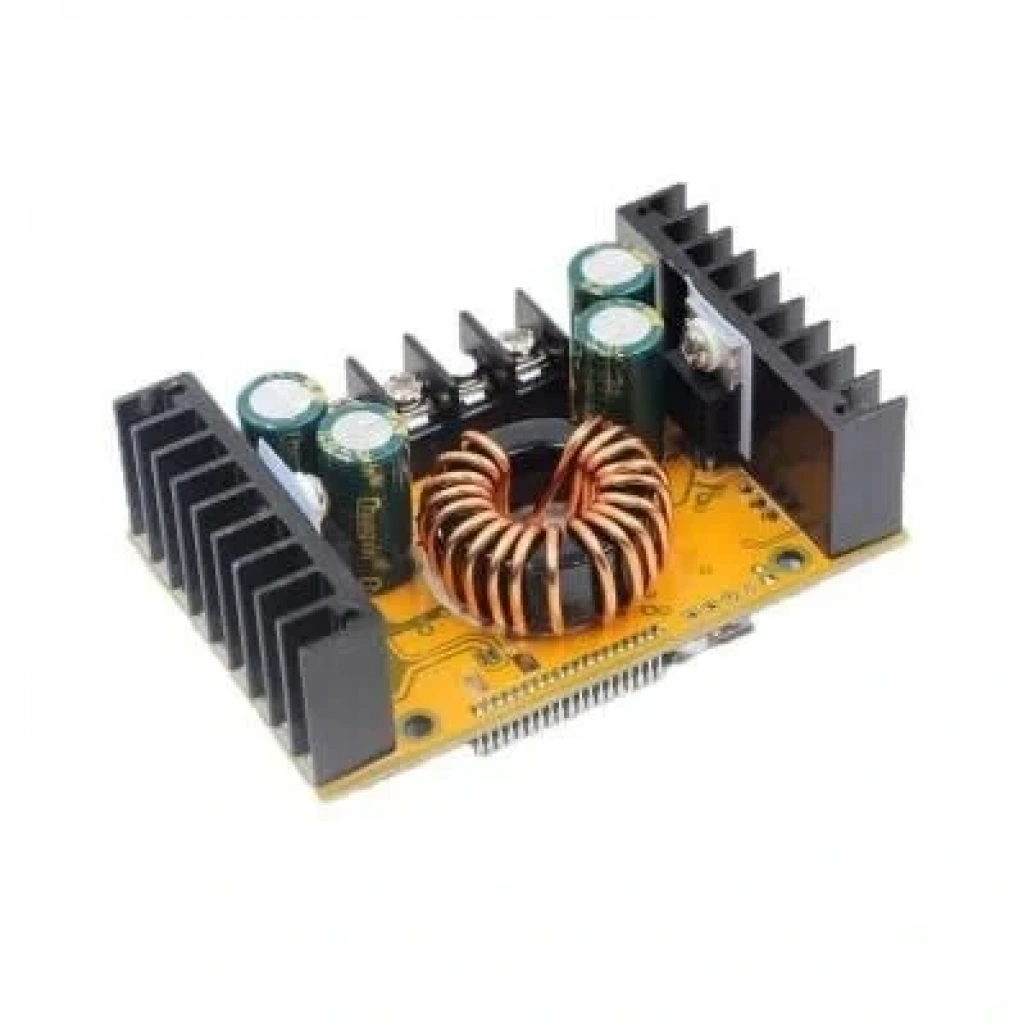

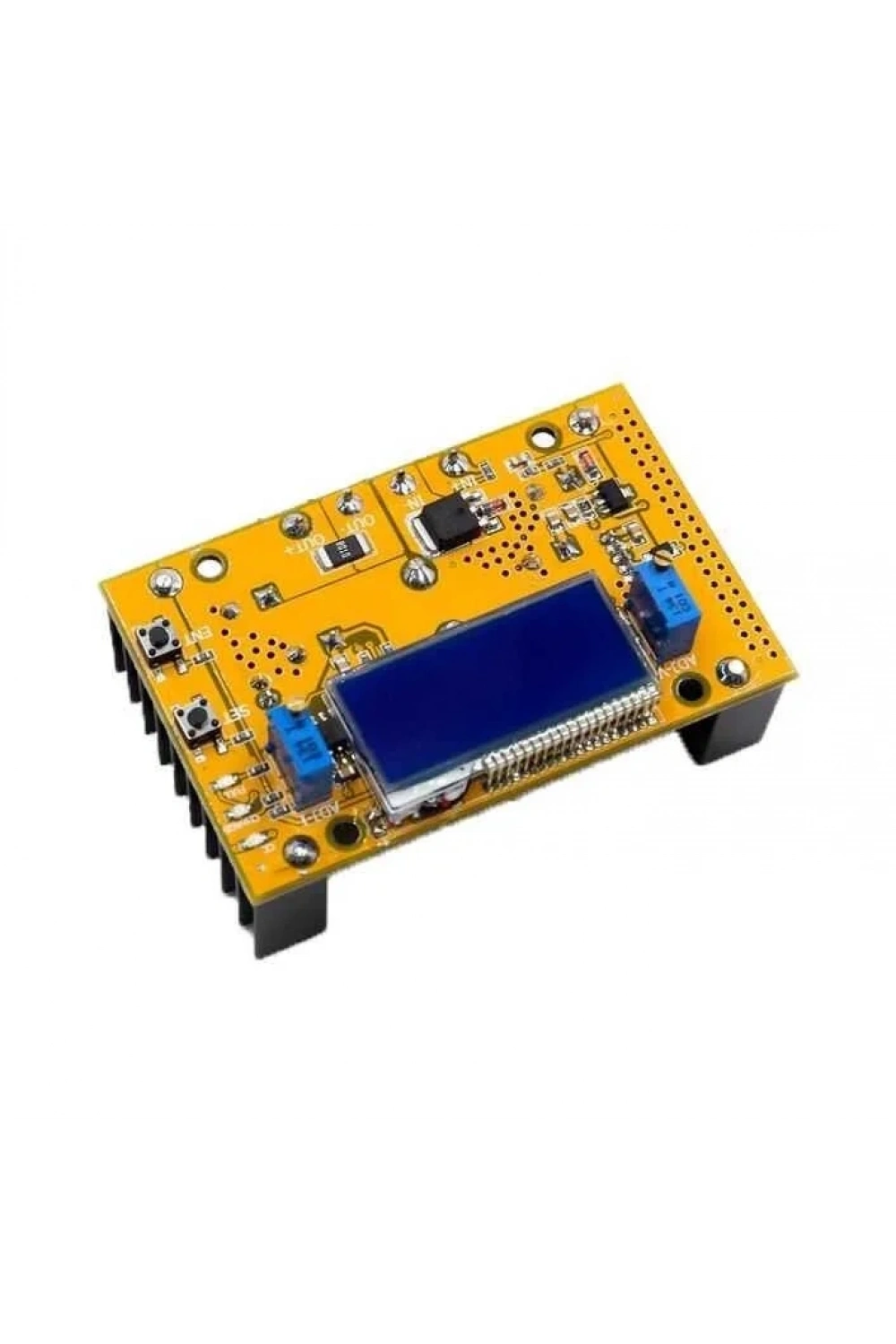

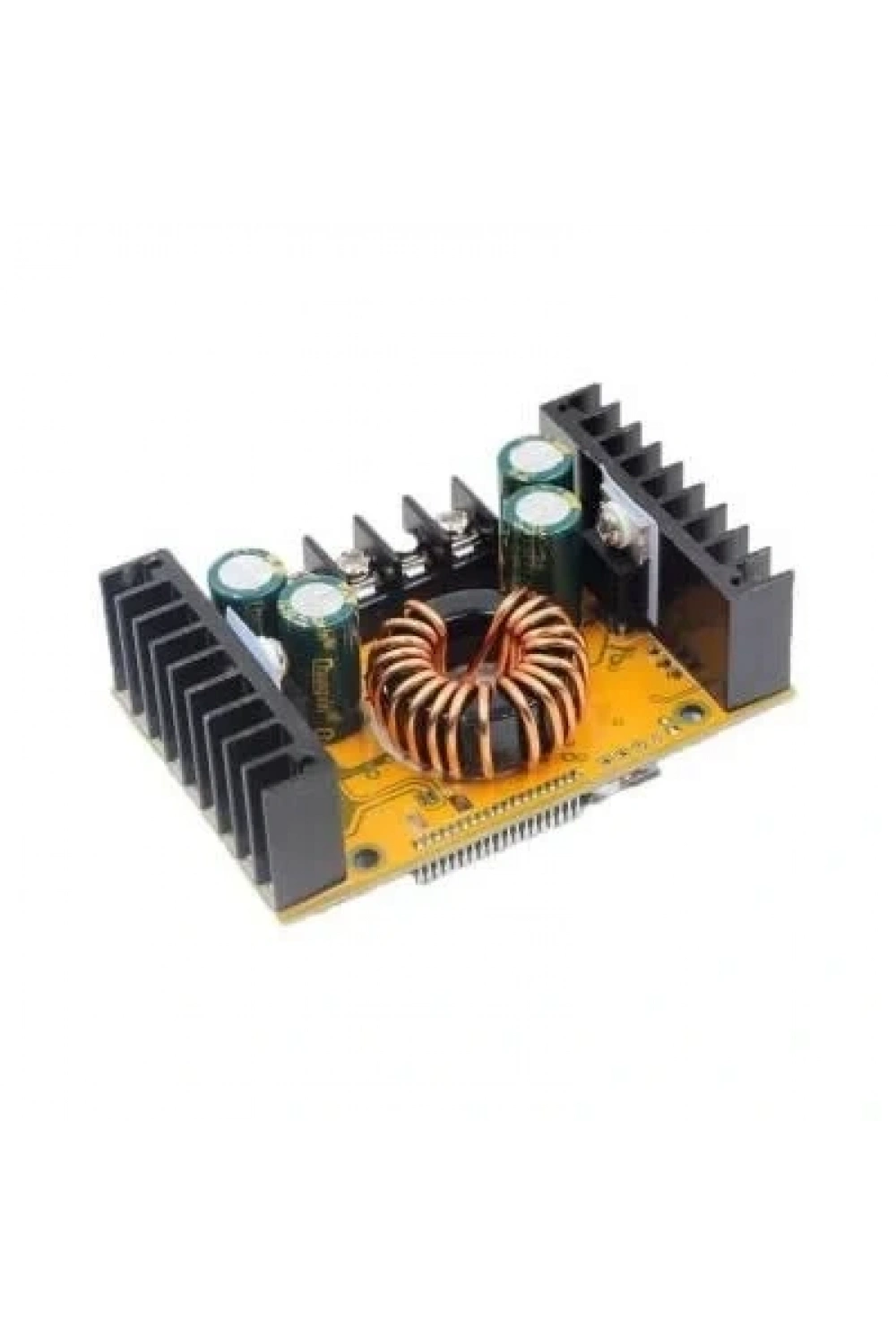

DC-DC Ekranlı 10A Amper Ayarlı Voltaj Düşürücü
Bu DC-DC ekranlı ayarlanabilir regülatör, aynı anda çıkış voltajını ve akımını LCD ekranında göstererek hassas kontrol imkanı sunar. Hem çıkış akımını hem de çıkış voltajını ayarlayabilme özelliği sayesinde çeşitli projelerde kullanıma uygundur.
Teknik Özellikler
| Özellik | Değer |
| Giriş gerilimi | 7V-36V |
| Çıkış voltajı | 1.5-35V sürekli ayarlanabilir |
| Çıkış akımı | Ayarlanabilir, maksimum 10A (normal sıcaklıkta 8A, 5A veya 70W altında kullanılması önerilir. Aşıldığında soğutmayı güçlendirin – örneğin, küçük bir fan ekleyin!) |
| Çıkış gücü | 150W maksimum (100W içinde kullanılması önerilir) |
| Çalışma sıcaklığı | -20 ila +75 derece (Aşırı sıcaklıklarda lütfen soğutmayı güçlendirin) |
| Çalışma frekansı | 300KHz |
| Dönüşüm verimliliği | %95'e kadar |
| Kısa devre koruması | Mevcut, sabit akım ayarlı |
| Giriş ters koruması | Mevcut değil, gerekirse haricen diyot eklenmelidir! |
| Geri-geri besleme çıkışı | Mevcut değil, şarj uygulamaları için haricen diyot eklenmelidir! |
| Kablolama | Terminaller veya lehim terminalleri, giriş için IN, çıkış için OUT |
Kalibrasyon Yöntemi
Voltaj kalibrasyonu için, güç kapalıyken "SET" düğmesini basılı tutun, güç açın. LCD ekranı yanıp sönmeye başlayınca "SET" düğmesini bırakın. Voltajı artırmak için "SET", azaltmak için "ENT" düğmelerini kullanın. Örneğin, giriş voltajı 12.65V ise, çıkış voltajını 12.65V'a ayarlayın. Ayarlar 2 saniye sonra otomatik olarak kaydedilir.
Önemli Not: İlk kullanımda çıkış voltajı ayarlanmıyorsa, modül fabrika çıkışı olarak 20V civarında bir değere ayarlanmış olabilir. Bu durumda, ADJ-V potansiyiyometresini saat yönünün tersine 10 turdan fazla çevirerek voltaj değerini değiştirin.
Uygulama Alanları
- Aşırı akım korumalı genel amaçlı bir düşürücü modül olarak kullanılabilir.
- Sabit voltaj potansiyometresi "ADJ-V" ile çıkış voltajını istenilen değere ayarlayabilirsiniz.
- Kısa devre modunda, "sabit akım potansiyometresi ADJ-I" ile akım değerini önceden ayarlayarak aşırı akım koruma değeri belirleyebilirsiniz. Veya yüke bağlı akımı da ayarlayabilirsiniz.
- Batarya şarj cihazı olarak kullanabilirsiniz. Pil şarj voltajını ve şarj akımını belirleyerek, çıkış voltajını şarj voltajına, akım değerini ise önceden belirlenmiş şarj akımına ayarlayabilirsiniz. Fabrika varsayılanında şarj akımı 0,1A'dir. (Pil şarjı sırasında akım kademeli olarak azalır. 1A'e ayarlanmış ise sabit akım şarjından sabit voltaj şarjına geçer, ardından akım 0,1A'nın altına düştüğünde şarj tamamlanır ve gösterge ışığı değişir.) Şarj tamamlandığında pil terminalini, ardından giriş terminallerini kesin.
Öne Çıkan Avantajlar
- LCD ekranı sayesinde voltaj ve akım değerlerini anında görme imkanı.
- Ayarlanabilir çıkış voltajı ve akımı sayesinde geniş kullanım alanı.
- Kısa devre koruması sayesinde güvenli çalışma.
- Kompakt tasarım ve kolay kullanım.
Ağırlık: 0.1 Kg.
