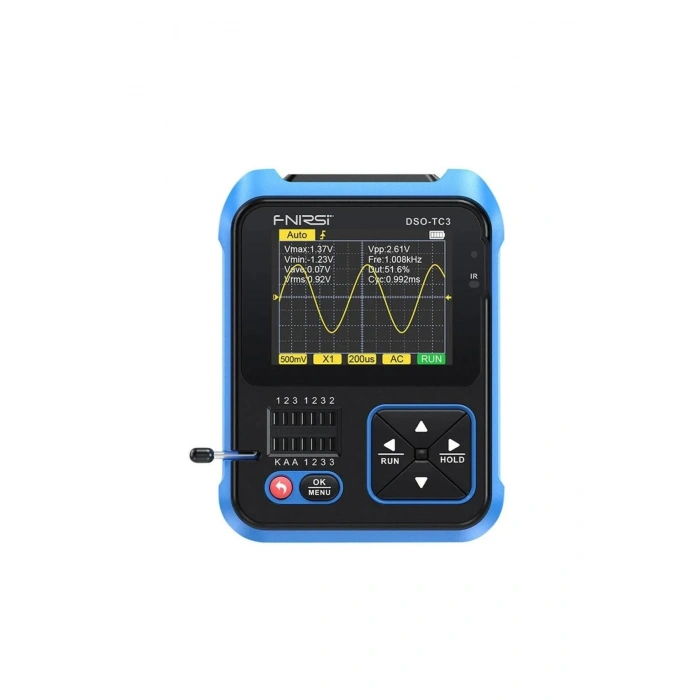

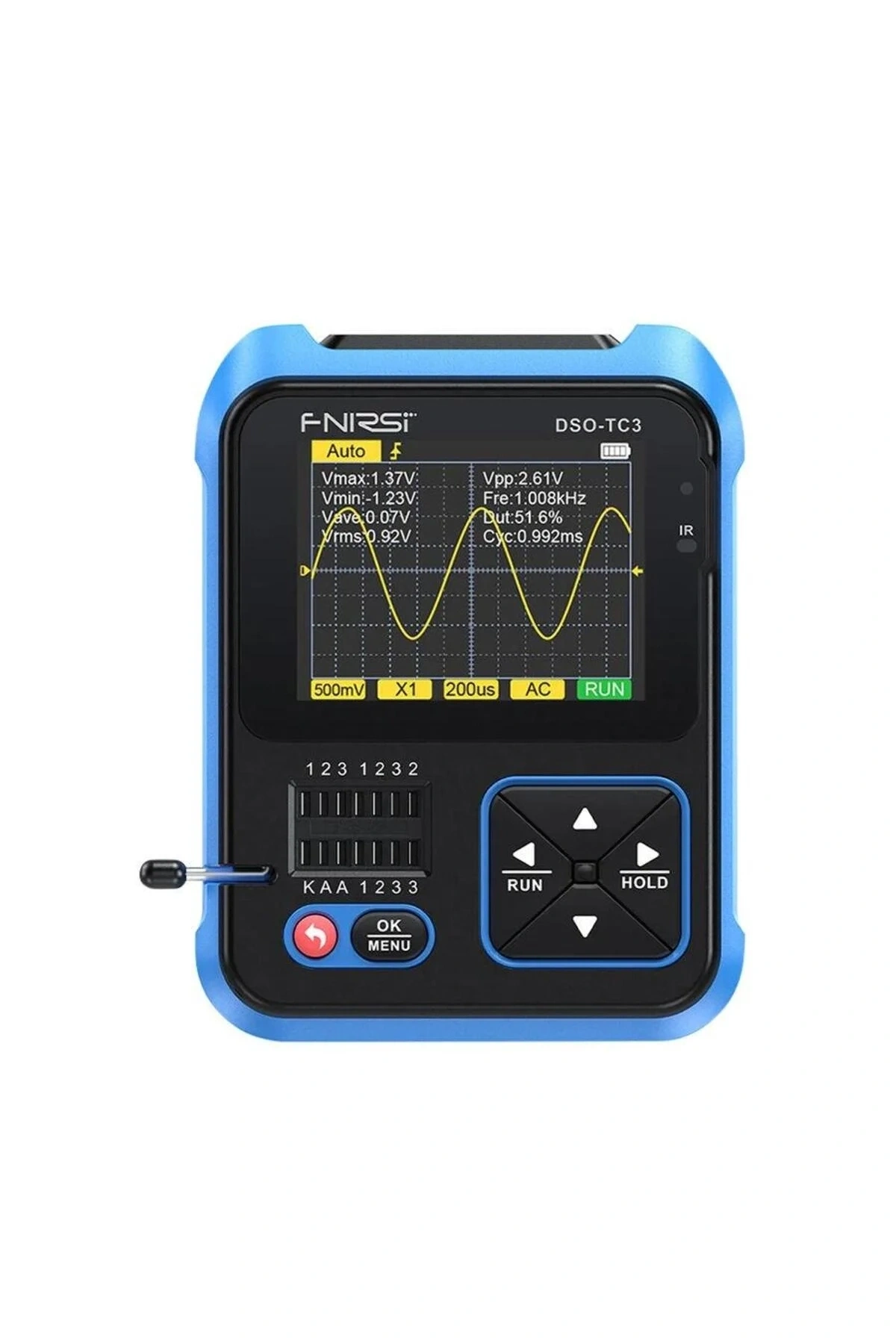

Urun Adi: DSO-TC3 El Tipi Dijital Osiloskop Transistör Test Cihazı Fonksiyon Sinyal Jeneratörü
FNIRSI DSO-TC3, dijital elektronik ölçüm, bileşen testi ve sinyal üretimi ihtiyaçlarınızı tek bir cihazda birleştiren çok yönlü bir el tipi osiloskoptur. Elektronik hobiseverler, öğrenciler ve profesyoneller için tasarlanan bu cihaz, taşınabilirlik ve güçlü fonksiyonları bir araya getirir. DSO-TC3, özellikle elektronik devrelerin analizi, arıza tespiti ve temel sinyal oluşturma görevlerinde size yardımcı olacak kapsamlı bir araç setidir.
DSO-TC3, DSO-TC2'nin geliştirilmiş bir versiyonudur ve kapasitans ESR algılama, fonksiyon sinyal üreteci çıkışı, iyileştirilmiş bant genişliği ve örnekleme hızı ile daha da geliştirilmiştir. Ayrıca, giriş voltajı ve diyot algılama aralığı da artırılmıştır, bu da onu daha stabil ve doğru ölçümler için ideal hale getirir.
Teknik Özellikler
| Özellik | Değer |
| Dijital Osiloskop | - Gerçek zamanlı örnekleme hızı: 10MSa/s
- Analog Bant Genişliği: 500KHz
- Giriş direnci: 1MΩ
- Bağlantı yöntemi: AC/DC
- Test voltaj aralığı: 400V
- Dikey Hassasiyet (x1): 10mV-10V
- Yatay zaman tabanı aralığı: 1US-10'lar
- Tetikleme modu: Otomatik / Normal / Tekli
- Tetikleyici tipi: Yükselen kenar / Düşme kenarı
- Dalga Formu Donması: Evet
- Otomatik ölçüm: Evet
|
| Fonksiyon Sinyal Jeneratörü | - Sinüs dalgası: 1-100KHz / 0-3.3V / 50%
- Kare dalga: 1-100KHz / 3.3V / 50%
- Darbe dalgası: 1-100KHz / 3.3V / 0-100%
- Üçgen dalgası: 1-100KHz / 0-3.3V / 50%
- Rampa: 1-100KHz / 0-3.3V / 0-100%
- DC: 0-3.3V
|
| Transistör Test Cihazı ve Araçlar | - Triodlar: ? 10'dan büyük ve 600'den azdır
- Diyotlar: İleriye gerilim düşüşü <4.5V
- Reglüle diyot: 0.01~4.5V (1-2-3 test alanı) / 0.01~32V (K-A-A test alanı)
- MOSFET: JFET, IGBT, MOSFET
- SCR'ler: TRIAC, Açılma voltajı <5V, kapı Kutup tetik akımı <6mA
- Kondansör: 25pF~100mF
- Direnç: 0.01Ω~50MΩ
- İndüktör: 10uH~1000mH
- Batarya: 0.1~4.5V
- Giriş voltajı: 0~40V
- Sensörler: DS18B20 (0-85°C), DHT1 (0-60°C/%5-95)
- Kızılötesi uzaktan kod çözme: NEC protokolü kızılötesi kodu
|
Uygulama Alanları
- Elektronik devrelerin test edilmesi ve analizi
- Transistör, diyot, kondansör, direnç ve indüktör gibi elektronik bileşenlerin kontrolü
- Sinyal üretimi (sinüs, kare, darbe, üçgen, rampa, DC)
- Süreklilik testi
- Voltaj ölçümü
- Sıcaklık ve nem ölçümü
- Kızılötesi uzaktan kumanda kodlarının çözülmesi
Öne Çıkan Avantajlar
- 3-in-1 entegrasyon (Osiloskop, Bileşen Test Cihazı, Sinyal Üretici)
- Taşınabilir ve kullanıma hazır tasarım
- 2.4 inç TFT renkli ekran net ve kolay okunabilirlik sağlar
- Şarj edilebilir lityum pil sayesinde uzun süreli kullanım imkanı sunar
- Çeşitli tetikleme fonksiyonları (Tek, Normal, Otomatik)
- Geniş bileşen test aralığı (transistörler, diyotlar, MOSFET'ler vb.)
- Kompakt boyutlar: 79*103*31mm
- Katlanabilir stand ile kolay kullanım
Notlar
(1) Ices, Iceo, Uf yalnızca geçerli olduklarında gösterilir.
(2) Bağlantı kapasitansı ve ters kaçak akımı yalnızca geçerli olduklarında gösterilir.
(3) FET'in açma veya kapama voltajı 5V'dan az olmalıdır.
(4) Yalnızca diyot koruması olduğunda gösterilir.
(5) Vloss yalnızca geçerli olduğunda görüntülenir.
(6) İki ayaklı bileşenler ve direnç 2.1kΩ'den küçük olduğunda endüktansı ölçer.
