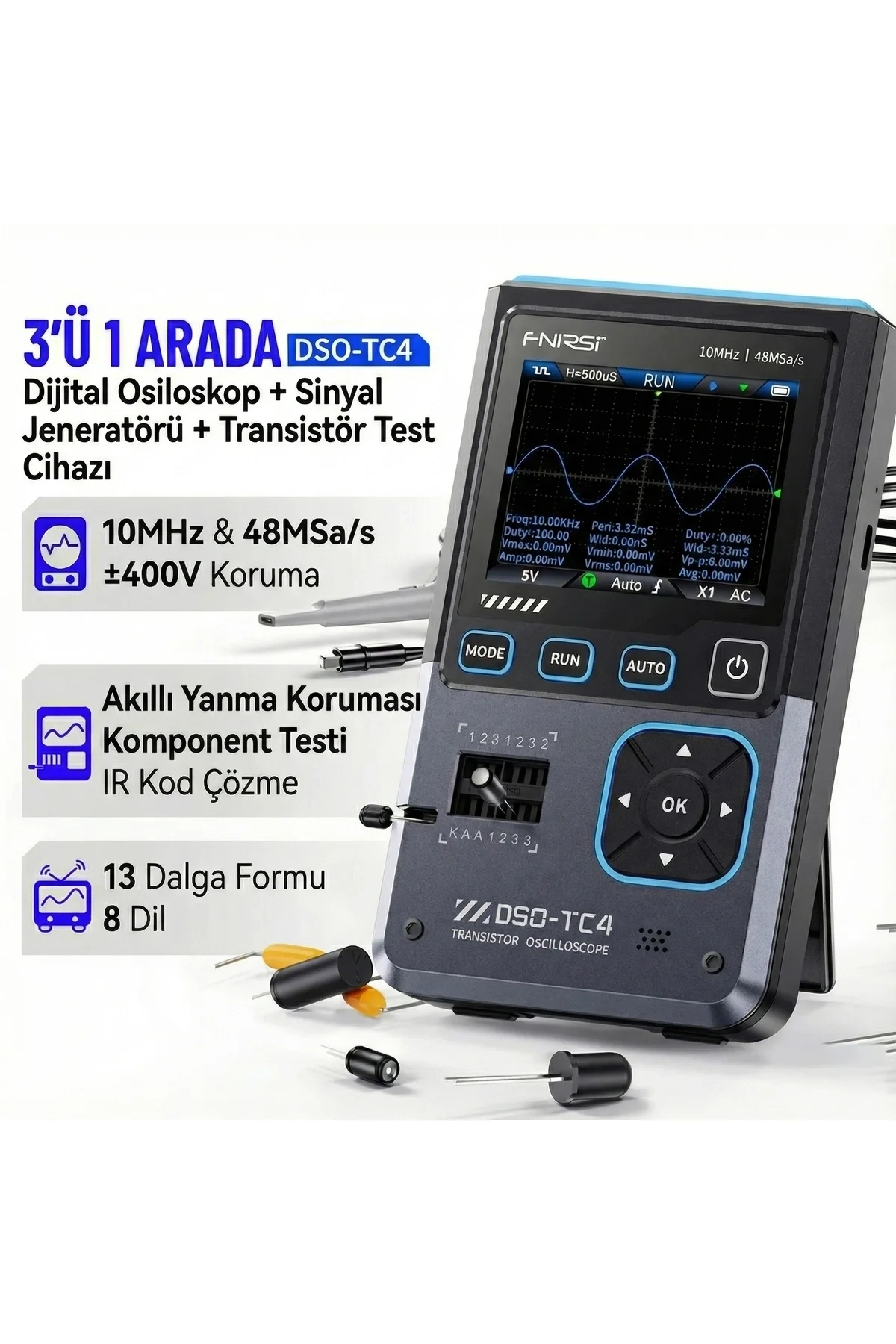

Urun Adi: DSO-TC4 10MHz 48MS/s 3in1 Osiloskop Transistör Test ve Sinyal Jeneratörü
FNIRSI DSO-TC4, bakım ve Ar-Ge profesyonelleri için tasarlanmış çok fonksiyonlu bir test ölçüm cihazıdır. Bu kompakt cihaz, osiloskop, sinyal jeneratörü ve transistör test cihazını tek bir üründe birleştirerek saha veya laboratuvarda kullanım için idealdir. Arıza tespiti, teşhis ve araştırma gibi çeşitli uygulamalarda iş akışınızı kolaylaştıracak kapsamlı fonksiyonlar sunar.
DSO-TC4, doğru dalga formu analizi, güvenilir sinyal üretimi ve detaylı transistör testi yeteneklerini bir arada sunarak teknik ihtiyaçlarınızı verimli bir şekilde karşılar.
Teknik Özellikler
| Özellik | Değer |
| Gerçek Zamanlı Örnekleme Hızı | 48MSa/s |
| Analog Bant Genişliği | 10MHz |
| Giriş Empedansı | 1MΩ |
| Bağlantı Modu | AC/DC |
| Test Voltaj Aralığı (1:1 Prob) | 80Vpp (+40V) |
| Test Voltaj Aralığı (10:1 Prob) | 800Vpp (+400V) |
| Düşey Hassasiyet | 10mV/div ~ 10V/div (X1 aralığı) |
| Zaman Tabanı Aralığı | 50ns ~ 20s |
| Tetikleme Modu | Otomatik / Normal / Tek |
| Tetikleme Türü | Yükselen Kenar, Düşen Kenar |
| Güç Kaynağı | TYPE-C (5V/1A) |
| Pil | 3.7V / 1500mAh |
| Ekran | 2.8 inç TFT Renkli Ekran |
| Boyut | 90x142x27.5mm |
| Ürün Ağırlığı | 186g |
| Desteklenen Diller | İngilizce, Almanca, Portekizce, İspanyolca, Rusça |
Uygulama Alanları
- Elektronik devrelerin analizi ve testi
- Sinyal üretimi ve analizi
- Transistör, diyot, Zener diyot, FET, IGBT, MOSFET gibi elektronik bileşenlerin test edilmesi
- Kondansatör, direnç ve endüktör ölçümleri
- Sıcaklık ve nem ölçümleri (DS18B20 ve DHT11 sensörleri ile)
One Çıkan Avantajlar
- 3'ü 1 arada fonksiyonellik (Osiloskop, Sinyal Jeneratörü, Transistör Test Cihazı)
- Taşınabilir ve kompakt tasarım
- Parlaklık ayarlanabilir renkli ekran
- Geniş ölçüm aralığı ve yüksek doğruluk
- Çeşitli tetikleme seçenekleri
- Otomatik ölçüm fonksiyonları (Maksimum, Minimum, Ortalama, RMS, Vpp, Frekans, Döngü, Görev Döngüsü)
Elektronik Bileşen Test Cihazı Özellikleri
- Transistör: Kazanç faktörü "hfe"; Baz-Emiter voltajı "Ube"; Ic/Ie; Kolektör-Emiter ters kaçak akımı "Iceo", Ices; Koruma diyotunun ileri voltaj düşüşü "Uf"
- Diyot: İleri voltaj düşüşü <5V (İleri voltaj düşüşü, Eklem kapasitansı, Ters kaçak akımı)
- Zener Diyot: 0.01~32V
- FET: JFET: Kapı kapasitansı "Cg", Vgs altında drenaj akımı Id, Koruma diyotunun ileri voltaj düşüşü "Uf"; IGBT: Vgs altında drenaj akımı Id, Koruma diyotunun ileri voltaj düşüşü "Uf"; MIOSTET: Eşik voltajı "Vt", Kapı kapasitansı "Cg", Drenaj-Kaynak direnci "Rds", Koruma diyotunun ileri voltaj düşüşü "Uf"
- SCR (Tek Yönlü): Tetikleme voltajı <5V, Kapı seviyesi (Kapı voltajı)
- SCR (Çift Yönlü): Tetikleme akımı <6mA (Kapı voltajı)
- Kondansatör: 25pF~100mF, Kapasitans değeri, Kayıp faktörü "Vloss"
- Direnç: 0.01Ω~50MΩ
- Endüktör: 10μH~1000μH, DC direnci
- Sıcaklık Sensörü: DS18B20 (Pinler: GND, DQ, VDD)
- Nem ve Sıcaklık Sensörü: DHT11 (Pinler: VDD, DATA, GND)
Sinyal Üreteci Özellikleri
- Çıkış Dalga Formu: 13 farklı dalga formu
- Dalga Formu Frekansı: 0-50KHz
- Kare Dalga Görev Döngüsü: 0-100%
- Dalga Formu Amplitüdü: 0.1V - 3.0V
