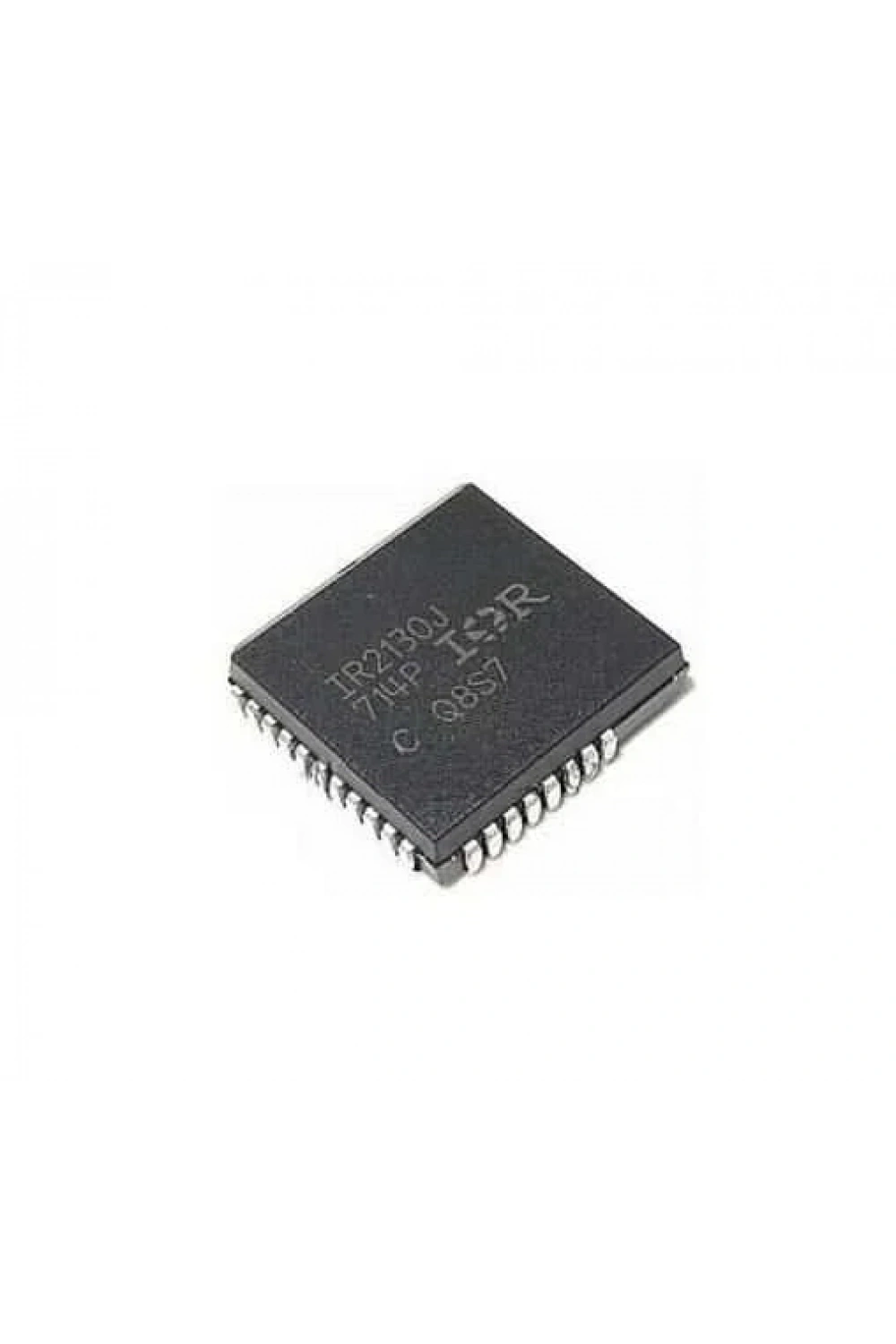

IR2130 PLCC 3-Phase Bridge Entegresi
IR2130 PLCC 3-Faz Köprü Entegresi, yüksek performans ve güvenilirlik gerektiren güç elektroniği uygulamaları için tasarlanmış güçlü bir MOSFET ve IGBT sürücüsüdür. Üç bağımsız yüksek ve düşük taraf referanslı çıkış kanalı sayesinde çeşitli endüstriyel ve ticari uygulamalarda kullanılabilir. Bu entegre, hızlı anahtarlama hızları ve yüksek akım kapasitesi ile öne çıkar.
Teknik Özellikler
| Özellik | Değer |
| Seri | IR2130 |
| Voffset | 600V max |
| Io +/- | 200mA / 420mA |
| Vout | 10-20V |
| t on/off | 675 & 425 ns |
| Paket Tipi | PLCC |
| Ağırlık | 0.02 Kg |
| Uyumlu Mantık Seviyesi | 2.5V |
| Uyum | IR2132 ile uyumludur |
Bu entegre, toprak referanslı işlemsel yükselteci sayesinde harici bir akım algılama direnci aracılığıyla köprü akımının analog geri beslemesini sağlar. Ayrıca, bu dirençten türetilen bir akım açma işlevi de mevcuttur. Lojik girişleri, 2.5V mantığına kadar CMOS veya LSTTL çıkışları ile tam uyumluluk gösterir.
Uygulama Alanları
- Güç kaynakları
- Motor sürücüleri
- Inverterler
- Kesintisiz güç kaynakları (UPS)
Öne Çıkan Avantajlar
- Yüksek hızlı anahtarlama performansı
- Yüksek akım kapasitesi (200mA / 420mA)
- Geniş giriş voltajı aralığı (600V max)
- CMOS ve LSTTL mantık seviyeleriyle uyumluluk
- Kolay entegrasyon için PLCC paket tipi
