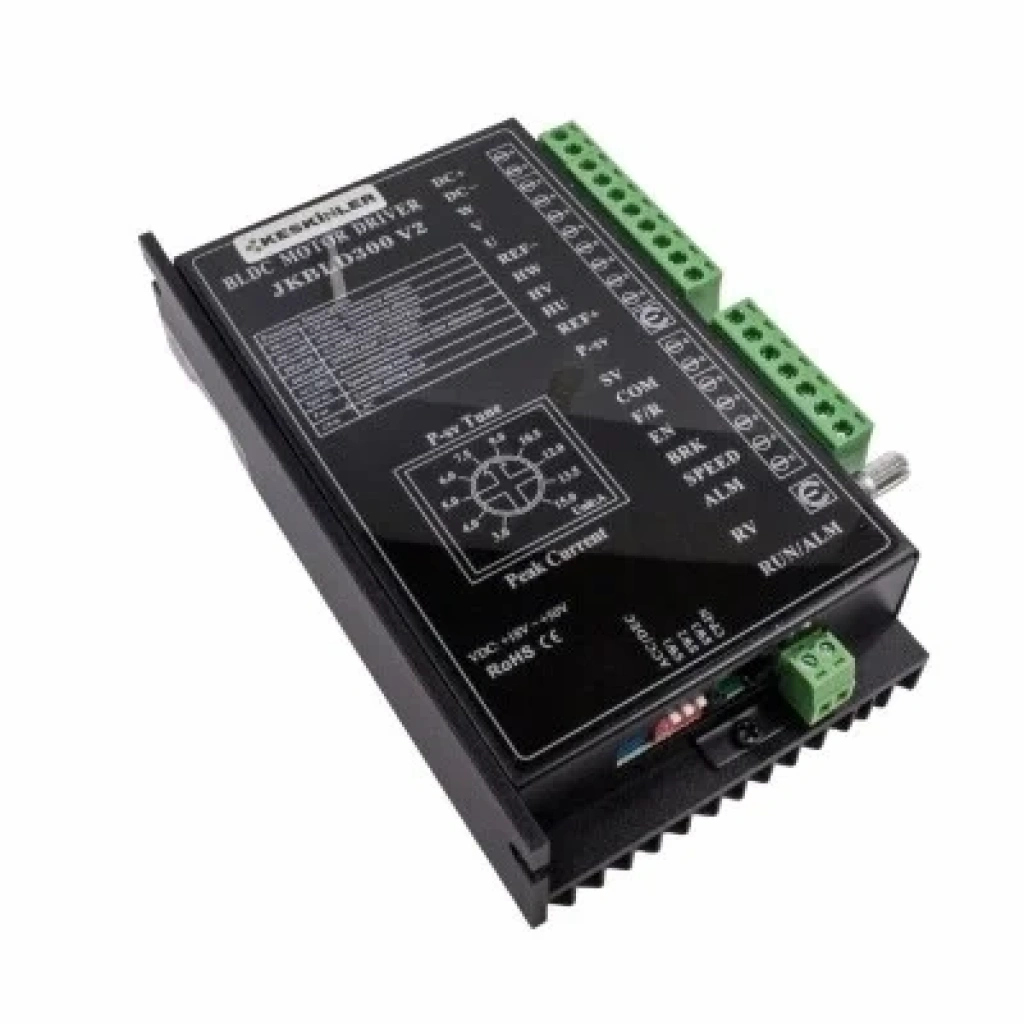

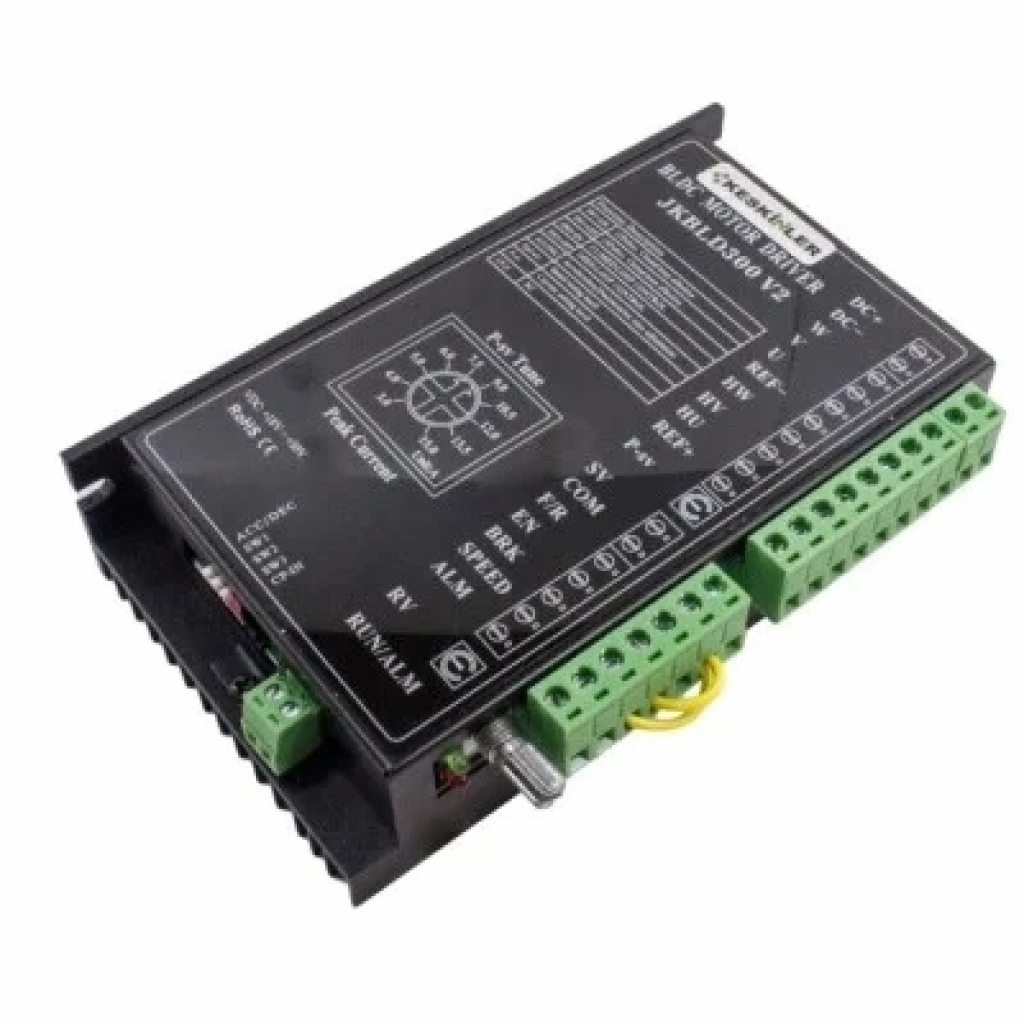

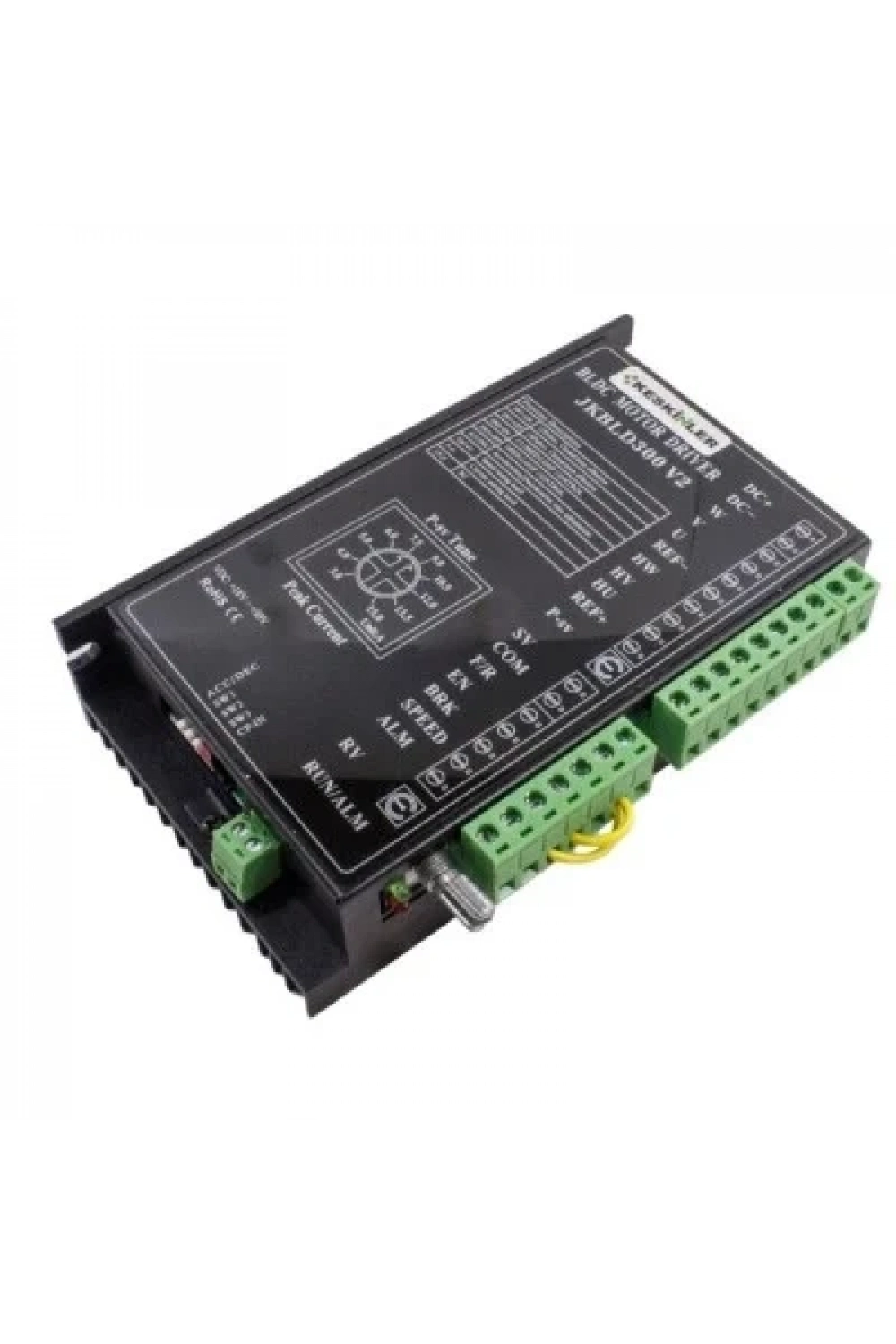

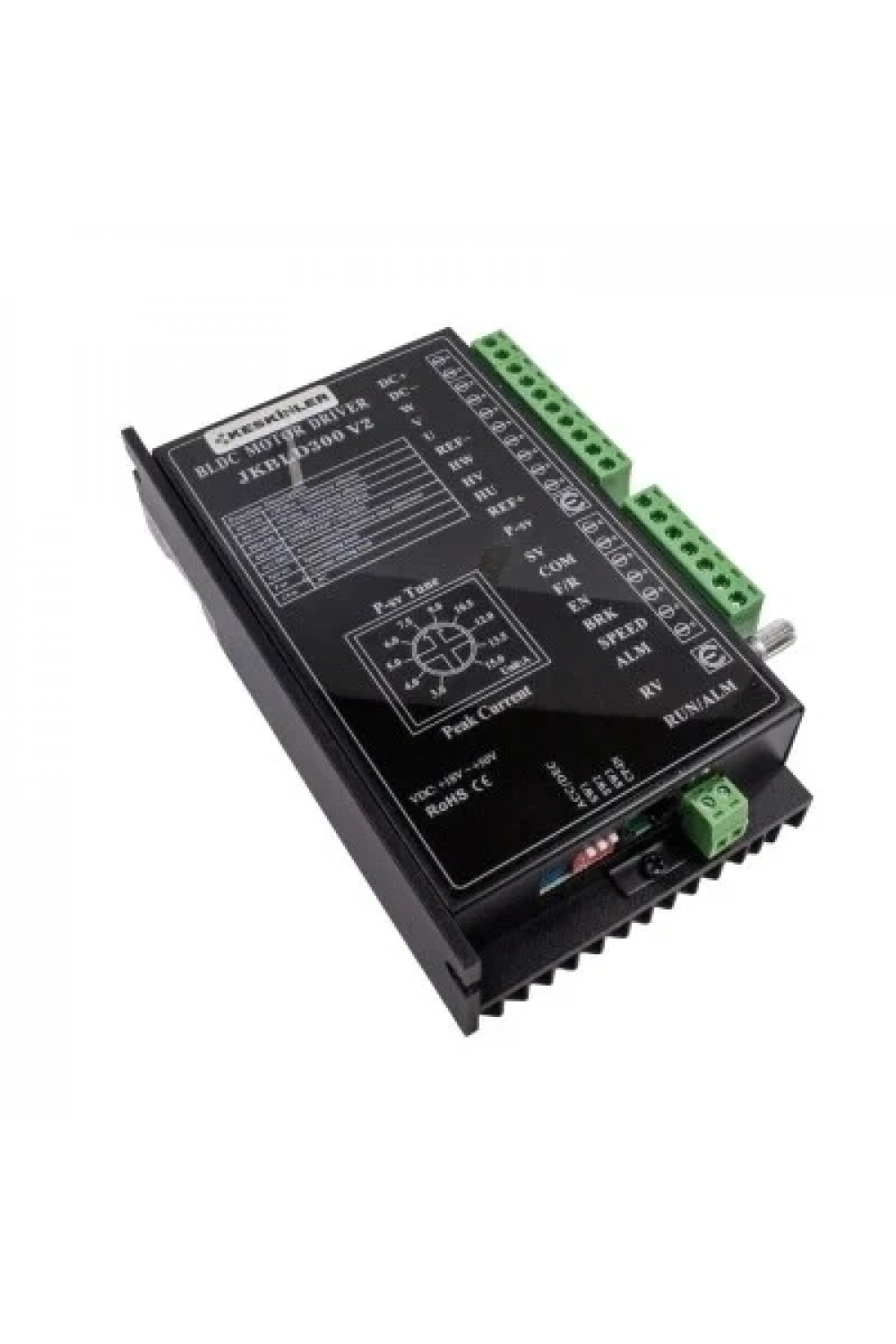

JKBLD300 300W Brushless Fırçasız BLDC Motor Sürücü
JKBLD300 300W Brushless Fırçasız BLDC Motor Sürücü, endüstriyel uygulamalar ve otonom robotlar gibi çeşitli projelerde kullanıma uygun, yüksek performanslı bir motor kontrol çözümüdür. Ingenium Drives tarafından geliştirilen bu sürücü, Hall Etkisi Sensörlerine sahip 3 fazlı Fırçasız DC motorları, kapalı döngü konfigürasyonunda etkin bir şekilde çalıştırmak için tasarlanmıştır.
Bu 300W fırçasız DC motor sürücüsü, PLC, SCM gibi harici kontrol cihazları aracılığıyla veya dahili bir potansiyometre ile kolayca kontrol edilebilir. Hem manuel hem de otomatik kontrol seçeneklerini bir arada sunarak, büyük başlatma torku, hızlı başlatma ve frenleme gibi özelliklerle öne çıkar. Pozitif ve negatif anahtarlama yeteneği sayesinde çeşitli uygulamalarda esneklik sağlar.
Teknik Özellikler
| Özellik | Değer |
| Besleme Gerilimi | 18-50VDC |
| Çıkış Akımı | 15-35A |
| Kullanilabilen Motor Hizi | 0 - 20000 RPM |
| Hall Sensör İndirimAl.Comı | 4.5 - 5V DC |
| Potansiyometre | 10k ohm |
| Çıkış Akımı (Minimum) | 0A |
| Çıkış Akımı (Maksimum) | 35A |
| Besleme İndirimAl.Comı (Minimum) | 18VDC |
| Besleme İndirimAl.Comı (Maksimum) | 50VDC |
| Hall drive akımı | 20mA |
| Hall sinyal İndirimAl.Comı (Minimum) | 4.5V |
| Hall sinyal İndirimAl.Comı (Maksimum) | 5.5 V |
| PWM Frekansı | 3KHz |
| Giriş Analog Sinyali (0-5V) için Hız | 4,7V'de maksimum hız |
Uygulama Alanları
- Endüstriyel makineler
- Otonom robotlar
Öne Çıkan Avantajlar
- Yüksek başlatma torku ve hızlı başlatma
- Pozitif ve negatif anahtarlama yeteneği
- Harici kontrol cihazı veya dahili potansiyometre ile kontrol imkanı
- Manuel ve otomatik kontrol kombinasyonu

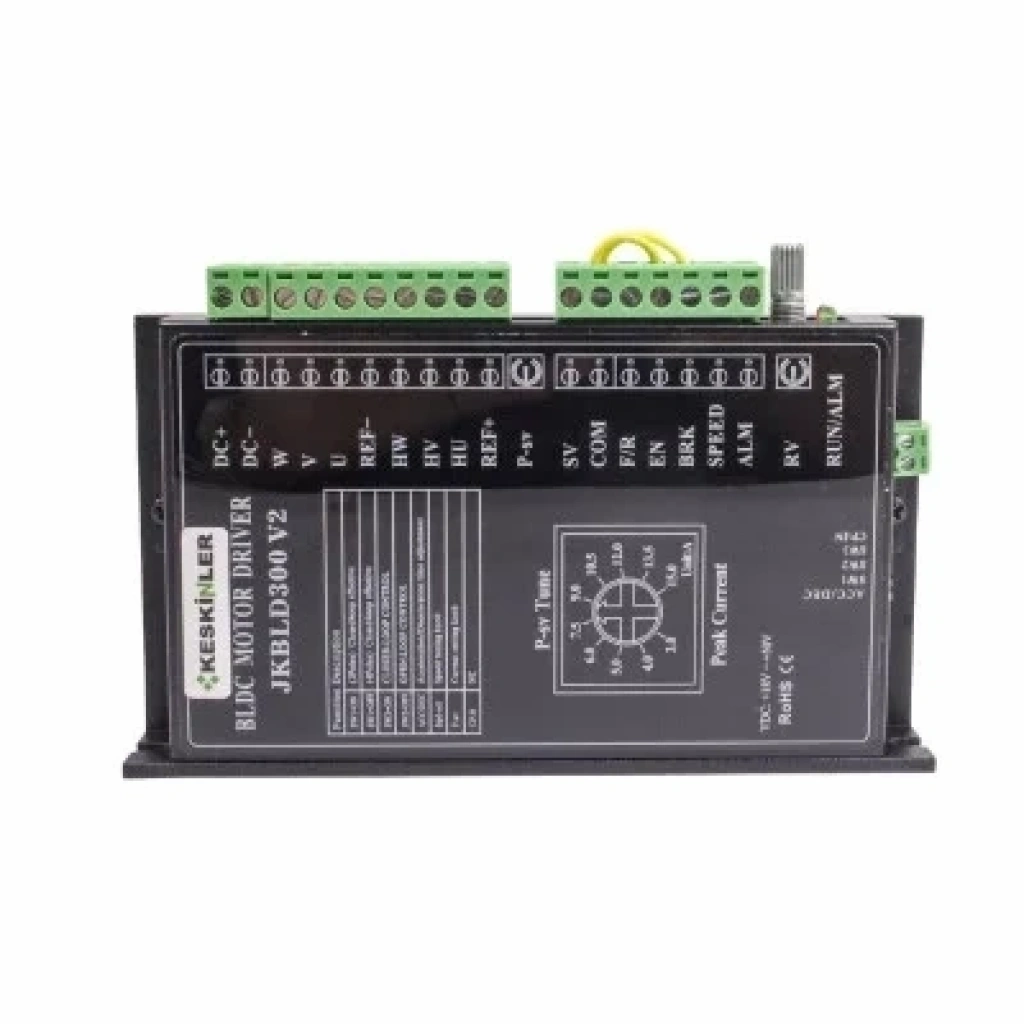

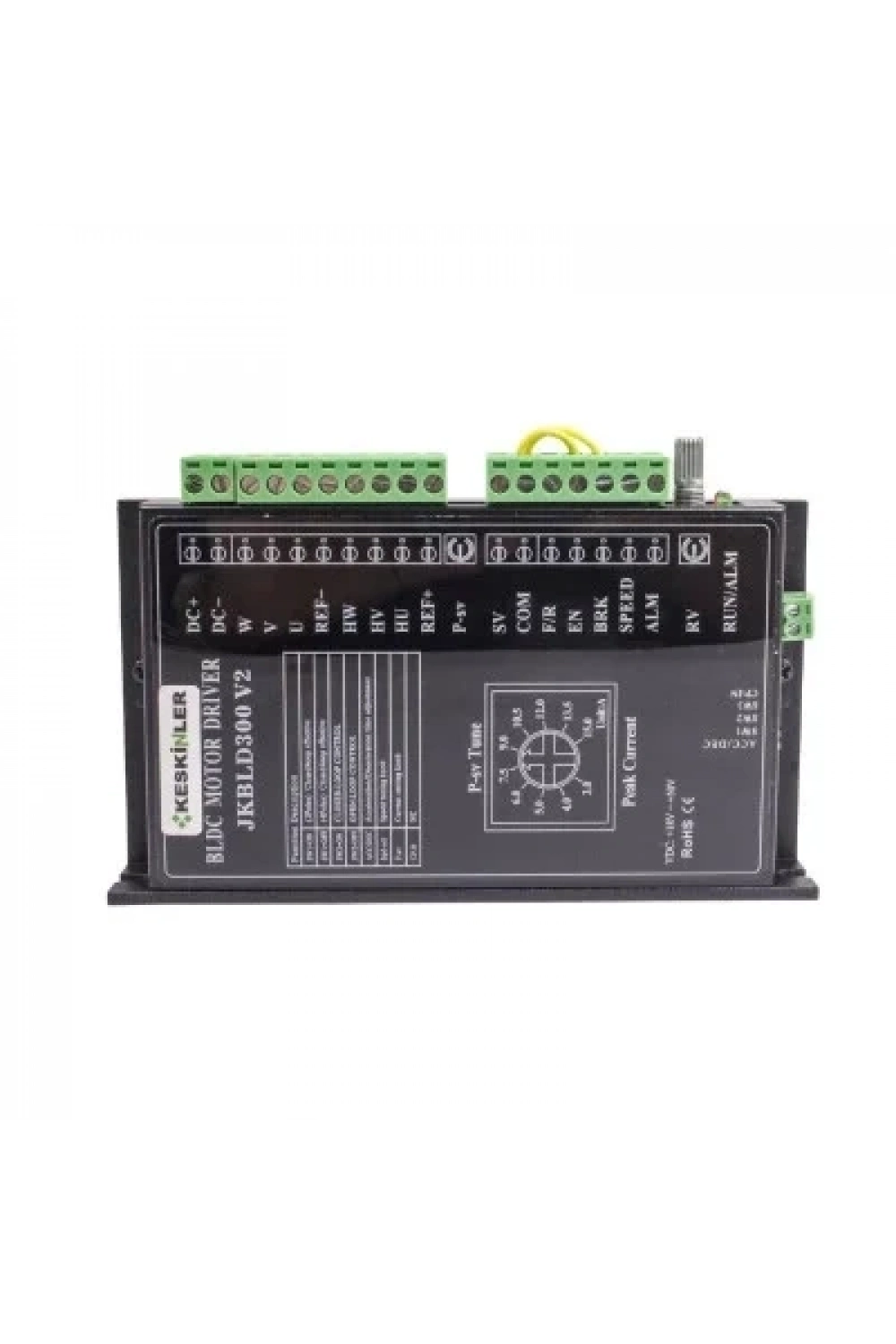

Sürücü Arayüzü ve Pinout
SV: Harici potansiyometre, analog sinyal girişi veya PWM darbe genişliği için giriş.
COM: Ortak bağlantı noktası (0V referans seviyesi).
F/R: Yüksek seviye girişiyle motor saat yönünde, düşük seviye veya F/R ve COM bağlantısıyla saat yönünün tersine döner.
EN: Yüksek seviye girişi motoru yavaşça durdurur, düşük seviye girişi veya EN ve COM bağlantısıyla motoru çalıştırır.
BRK: Yüksek seviye girişiyle veya bağlantı noktasının askıya alınmasıyla motor freni devreye girer; düşük seviye girişi veya EN ve BRK bağlantısıyla motor çalışır.
ALM: Motor veya sürücü arıza çıkış sinyali (normalde 5V, arıza durumunda 0V).
SPEED: Motorun çalışmasına karşılık gelen darbe frekanslı hız çıkışı.
Hız Kontrol Modları
- Dahili Potansiyometre (RV): RV düğmelerini "klik" sesi duyulana kadar saat yönünde çevirerek motoru başlatın. Hızı artırmak için saat yönünde, azaltmak için ise saat yönünün tersine çevirin.
- Harici Potansiyometre: 10KΩ direnç değerine sahip bir potansiyometrenin orta terminalini SV'ye, diğer uçlarını ise REF+ ve COM'a bağlayın.
- Analog Sinyal (0-5V): Giriş sinyali 0,25V olduğunda motor hızı maksimum hızın %5'i, 4,7V olduğunda ise maksimum hıza ulaşır.
- PWM Darbe Genişliği: Frekans 1-3KHz, genlik 5V olup, görev oranı hız regülasyonu için ayarlanır.
Çevresel Faktörler
- Çalışma Sıcaklık Aralığı: 10°C ~ +50°C
- Bekleme Sıcaklık Aralığı: -20°C ~ +125°C
- Nem: 40-90%RH (yoğuşma olmadan)
- Titreşim: 5.9m/s² Maksimum
- Soğutma: Doğal Soğutma
- Kaçınılması Gerekenler: Toz, yağ lekesi ve aşındırıcı gazlar
Ağırlık: 0.6 Kg
